Ukumbusho wa Bidhaa
Ufafanuzi wa Kazi

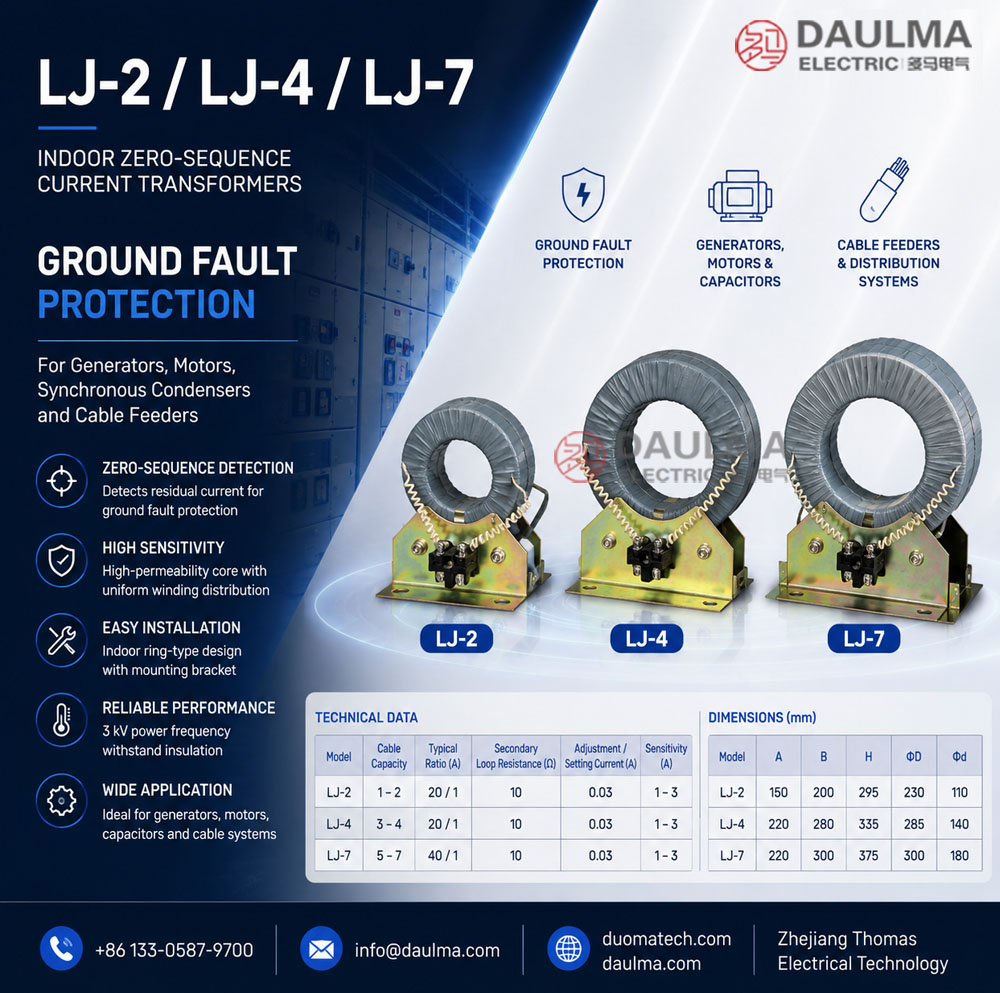

Vituo vya mabadiliko ya sasa ya mpangilio wa sifuri za safu za LJ-2, LJ-4, na LJ-7 ni vifaa vya umeme vya aina ya ndani vilivyotengenezwa kwa ajili ya kugundua sasa ya mpangilio (sasa ya sifuri) katika mfumo wa uzembe wenye sasa ya chini. Hutumika kwa kawaida kwa ulinzi wa hitilafu ya uzembe wa jenereta, kondensa za sinkroni, na mashine, na mara nyingi hutumiwa pamoja na relay za DD-11/60 ili kujenga mpango kamili wa ulinzi dhidi ya hitilafu ya uzembe.
Wakati wa uendeshaji wa kawaida wa tatu-faza, jumla ya vector ya masafa ya faza yanayopita kupitia dirisha la kiini ni karibu sifuri na pato la sekondari ni kidogo sana. Wakati hitilafu ya uzembe inatokea ndani ya eneo la ulinzi, sasa ya mpangilio hutoa mtiririko wa uwanja wa magneti katika kiini cha toroidal, kinachosababisha ishara ya sasa ya sekondari inayowezesha relay ifanye kazi kwa ajili ya kuonyesha hitilafu au kuvuruga. Viwango Muhimu
| Kipengele | Maalumio |
|---|---|
| Matumizi | Kugundua sasa ya mpangilio (sasa ya sifuri) kwa ajili ya ulinzi dhidi ya hitilafu ya uzembe katika mfumo wa uzembe wenye sasa ya chini |
| Mazingira ya usanikishaji | Usanikishaji ndani tu |
| Upana wa kawaida wa mfumo | Mifumo ya AC 50/60 Hz, inatumika kwa kawaida katika mitandao ya daraja ≤35 kV (inategemea mradi) |
| Vifaa vilivyolindwa | Jenereta, kondensa za sinkroni, mashine, na vituo vya waya (ulinzi wa sasa ya mpangilio) |
| Unganisho la kawaida la relay | Relay ya hitilafu ya uzembe ya DD-11/60 (au relay sawa ya sasa ya mpangilio kulingana na ubunifu wa mradi) |
| Insulation ya msingi | Inatolewa na insulation ya waya inayopita; kawaida kituo huchunguzwa kwa utendaji wa insulation ya waya ya sekondari tu |
| Insulation ya waya ya sekondari | Voltage ya kusimamia ya umbo la nguvu ya 3 kV hadi ardhi (1 dakika) |
| Kipenyo cha nje cha waya kinachotumika | ≤ 50 mm (kwa vipenyo vikubwa zaidi, chagua modeli yenye dirisha kubwa zaidi) |
Kanuni ya Uendeshaji
Vituo vya mabadiliko ya sasa ya mpangilio wa sifuri vinatumia usanidi wa umeme. Waya wote wa faza za mzunguko ulioulindwa (na neutral pale ambapo inahitajika na mpango wa ulinzi) wanapita kupitia dirisha la CT. Chini ya hali iliyofanyika vizuri, mtiririko wa uwanja wa magneti una karibu sifuri. Chini ya hali ya hitilafu ya uzembe, sasa ya mpangilio hutoa mtiririko wa uwanja katika kiini cha toroidal na kusababisha sasa ya sekondari inayolingana na sehemu ya mpangilio, hivyo kuwezesha ugunduzi wa kisensiti wa hitilafu ya uzembe na relay zilizounganishwa.
Nafasi ya Matumizi ya Mfumo
- Ulinzi wa Jenereta: Ulinzi dhidi ya hitilafu ya uzembe wa steta ya jenereta au mzunguko wa vituo
- Ulinzi wa Mashine: Ugunduzi wa hitilafu ya uzembe kwa mashine za wastani na kubwa
- Ulinzi wa Kondensa ya Sinkroni: Ufuatiliaji wa sasa ya mpangilio katika vifaa vya kurekebisha nguvu ya reactive
- Ulinzi wa Vituo vya Waya: Ugunduzi wa sasa ya mpangilio kwenye vituo vya waya vya mchanganyiko au vya sambamba
Ukumbusho wa Muundo
Safu ya LJ inatumia kiini cha magneti cha aina ya pete (toroidal) ili kutoa usambazaji wa mtiririko unaofanana na uwezo mkubwa wa kugundua. Waya ya sekondari imeeneza kwa usawa ili kuhakikisha sifa thabiti za pato. Bracket ya usanikishaji yenye mashimo yaliyowekwa mapema inasaidia usanikishaji haraka na usimamizi wa mitambo unaofaa katika madirisha ya ndani, vyumba vya switchgear, au matarafa ya waya.
Utambulisho wa Modeli
Maelezo ya Nambari ya Modeli
- L — Kituo cha mabadiliko cha sasa (CT)
- J — Matumizi ya mpangilio wa sifuri / ulinzi dhidi ya hitilafu ya uzembe
- 2 / 4 / 7 — Idadi ya waya zinazotumika (rejeleo la matumizi ya kawaida)
Tofauti za Modeli
Safu ya LJ inatoa tofauti tatu za kawaida kulingana na uwezo wa waya na ukubwa wa dirisha:
- LJ-2: Kwa waya 1–2; uwiano wa kawaida 20/1
- LJ-4: Kwa waya 3–4; uwiano wa kawaida 20/1
- LJ-7: Kwa waya 5–7; uwiano wa kawaida 40/1
Masharti ya Huduma
Vituo vya mabadiliko ya sasa ya mpangilio wa sifuri vya safu ya LJ vimeundwa kwa uendeshaji ndani chini ya masharti ya kawaida ya huduma.
- Mazingira ya usanikishaji: Usanikishaji ndani tu
- Kiwango cha kawaida cha frequency: 50 Hz au 60 Hz
- Kimo: Haisizidi mita 1000 juu ya UB (kwa kimo kikubwa zaidi inahitaji uthibitisho wa uhandisi)
- Joto la mazingira: −5 °C hadi +40 °C
- Unyevunyevu wa hewa: Mazingira ya unyevunyevu wa juu ndani ni yanavyokubalika iwapo hakuna maji yaliyochipuka juu ya sehemu zenye umeme
- Hali za mazingira: Bila gesi za kuchoma, vifaa vya kuchoma au vya kuvuruga, tetemeko kali, mshtuko wa mitambo, au mgongano
Ujenzi
Ubunifu wa Ujenzi
- Muundo: Ubunifu wa kiini cha toroidal cha aina ya pete
- Kiini: Nyenzo ya magneti yenye uvutio mkubwa kwa ajili ya uwezo wa kugundua
- Waya: Waya ya sekondari imeeneza kwa usawa juu ya kiini
- Usanikishaji: Bracket yenye mashimo ya usanikishaji yaliyowekwa mapema
- Insulation: Insulation ya msingi inatolewa na funguo la waya; waya ya sekondari inasimamia voltage ya umbo la nguvu ya 3 kV hadi ardhi
Waya na Alama za Kiunganishi
- Mzunguko wa msingi: Waya wa faza wanapita kupitia ufunguzo wa kiini (hakuna viunganishi vya umeme vya msingi)
- Viunganishi vya sekondari: Vimeandikwa kwa ajili ya kuunganishwa na pembe ya relay ya sasa ya mpangilio
Zingatia alama za viunganishi vya sekondari na mahitaji ya upole ili kuhakikisha relay ifanye kazi vizuri na utendaji thabiti wa ulinzi.
Takwimu za Kiufundi
Sehemu hii inatoa vipengele muhimu vya kawaida vya kiufundi kwa vituo vya mabadiliko ya sasa ya mpangilio wa sifuri vya LJ-2, LJ-4, na LJ-7 vinavyotumika pamoja na relay za sasa ya mpangilio. Thamani za mwisho zitafuata ubao wa jina na ripoti ya jaribio la kiwanda kwa ajili ya oda maalum.
Vipengele vya Umeme (Kulingana na Relay)
| Modeli | Uwezo wa Waya |
Usumbuvu wa Mzunguko wa Sekondari (Ω) |
Usanidi / Sasa ya Kuweka (A) |
Uwezo wa Kugundua (A) |
Uwiano wa Kawaida (A) |
|---|---|---|---|---|---|
| LJ-2 | 1–2 | 10 | 0.03 | 1–3 | 20/1 |
| LJ-4 | 3–4 | 10 | 0.03 | 1–3 | 20/1 |
| LJ-7 | 5–7 | 10 | 0.03 | 1–3 | 40/1 |
Takwimu za Kipimo
| Modeli | A (mm) | B (mm) | H (mm) | ΦD (mm) | Φd (mm) |
|---|---|---|---|---|---|
| LJ-2 | 150 | 200 | 295 | 230 | 110 |
| LJ-4 | 220 | 280 | 335 | 285 | 140 |
| LJ-7 | 220 | 300 | 375 | 300 | 180 |
Viwango na Marejeleo ya Kanuni
| Kiwango | Kichwa | Matumizi |
|---|---|---|
| IEC 61869-1 | Vituo vya Pima – Sehemu ya 1: Mahitaji ya Jumla | Mahitaji ya jumla |
| IEC 61869-2 | Vituo vya Pima – Sehemu ya 2: Mahitaji ya Ziada kwa Vituo vya Mabadiliko ya Sasa | Mahitaji ya CT (yanabadilisha IEC 60044-1) |
| GB 1208-2006 | Vituo vya Mabadiliko ya Sasa | Kiwango cha kitaifa cha CT (pale kinapoelezwa na mradi) |
| GB/T 20840.1 | Vituo vya Pima – Sehemu ya 1: Mahitaji ya Jumla | Kiwango cha kitaifa kinacholingana na IEC 61869-1 |
| GB/T 20840.2 | Vituo vya Pima – Sehemu ya 2: Vituo vya Mabadiliko ya Sasa | Kiwango cha kitaifa kinacholingana na IEC 61869-2 |
Ufuatiliaji wa Jaribio la Kiwanda
- Jaribio la kawaida kulingana na viwango husika ikiwemo uthibitisho wa alama na ukaguzi wa msingi wa umeme
- Jaribio la insulation ya sekondari (jaribio la kusimamia la umbo la nguvu hadi ardhi) kama ilivyoainishwa
- Ukaguzi wa macho na vipimo ikiwemo ubora wa kazi na utegemezi wa usanikishaji
- Jaribio la aina na la pekee kama inavyohitajika na mahusiano ya mradi
Usanikishaji na Vipimo
- Tumia mashimo ya bracket ya usanikishaji kwa ajili ya usanikishaji thabiti juu ya miundo thabiti.
- Panua waya wote wa faza wa mzunguko ulioulindwa kupitia dirisha la CT; weka mpangilio wa waya ukifupi na uepuke kutenganisha bila sababu ndani ya dirisha.
- Kwa waya sambamba kwa kila faza, hakikisha waya wote sambamba wanapita kupitia dirisha moja la CT ili kuepuka ishara ya makosa ya sasa ya mpangilio.
- Panua waya ya sekondari hadi relay na utambulisho wazi na ulinzi wa mitambo.
Taarifa za Kuagiza
Wakati wa kuagiza, eleza vipengele vifuatavyo kulingana na mahitaji ya mfumo na mahusiano ya mradi:
- Uchaguzi wa modeli: LJ-2, LJ-4, au LJ-7 kulingana na idadi ya waya na ukubwa wa dirisha
- Idadi ya waya / mpangilio wa waya: ikiwemo usanidi wa waya sambamba kwa kila faza
- Kipenyo cha juu cha nje cha waya: thibitisha ≤50 mm au eleza mahitaji ya dirisha kubwa zaidi
- Aina ya relay: k.m., DD-11/60 au mahitaji ya pembe ya relay sawa ya sasa ya mpangilio
- Mazingira ya usanikishaji: joto la ndani, unyevunyevu, kimo, na vizingiti vya usanikishaji
- Mahitaji maalum: lugha ya nyaraka, vyeti, alama, au jaribio maalum ya mradi
Jinsi ya Kuchagua: (1) Thibitisha ni waya mangapi lazima yapite kupitia dirisha la CT na kipenyo chao cha juu cha nje; (2) Chagua LJ-2 (waya 1–2), LJ-4 (waya 3–4), au LJ-7 (waya 5–7); (3) Thibitisha mahitaji ya pembe ya relay na hali za mzunguko wa sekondari; (4) Thibitisha mahitaji ya insulation ya sekondari (jaribio la kusimamia la umbo la nguvu la 3 kV/1 dakika hadi ardhi kwa kawaida); (5) Thibitisha vizingiti vya usanikishaji na mahitaji ya nyaraka kabla ya kutoa bidhaa.
