Ukakati wa Bidhaa
Ufafanuzi wa Kazi
LXK-120 ni kitendaji cha sasa cha msingi uliogawanyika (CT ya usawa wa msingi) kinachotumika kwa ajili ya ugunduzi wa hitilafu ya ardhi (sasa ya msingi sifuri) katika mfumo wa umeme wa AC wenye volti ya chini na ya kati hadi 10 kV. Kulingana na usambazaji wa umeme, inagundua sasa ya ziada (sasa ya msingi sifuri) kama jumla ya vekta ya sasa za awamu zinazopita kupitia tundu, huku ikitoa ishara ya kuingilia kwa ajili ya kinga au onyo wakati wa hitilafu ya ardhi.
Vipimo Muhimu
| Kipengele | Ufafanuzi (kulingana na oda / ubao wa jina) |
|---|---|
| Aina ya volti ya mfumo | ≤10 kV (matumizi ya usambazaji na ulinzi ndani ya majengo) |
| Kiwango cha marudio | 50 Hz / 60 Hz |
| Sasa ya sekondari iliyopewa | 1 A au 5 A |
| Madaraja ya ukweli | 10P5 hadi 10P20 (misingi ya ulinzi kama ilivyoelezwa) |
| Uzito uliopewa | 1–15 VA (kulingana na usanidi) |
| Kiwango cha upole | 0.72/3 kV (voliti ya upole iliyopewa / voliti ya uvimbo wa marudio ya nguvu) |
| Kipenyo cha tundu la kabeli | 120 mm (kipenyo cha tundu; thibitisha kipenyo cha nje cha kabeli na nafasi ya uwekezaji) |
| Joto la mazingira | −25 °C hadi +40 °C |
| Aina ya muundo | Msingi uliogawanyika (muundo wa konka) na bandi ya chuma bora ya kufunga |
| Vigezo vinavyotumika | GB/T 20840.1-2010; GB/T 20840.2-2014 (vinavyolingana na mkakati wa IEC 61869) |
| Njia ya uwekezaji | Aina ya kabeli (usawa wa msingi), uwekezaji wa kuboresha bila kutenganisha kabeli |

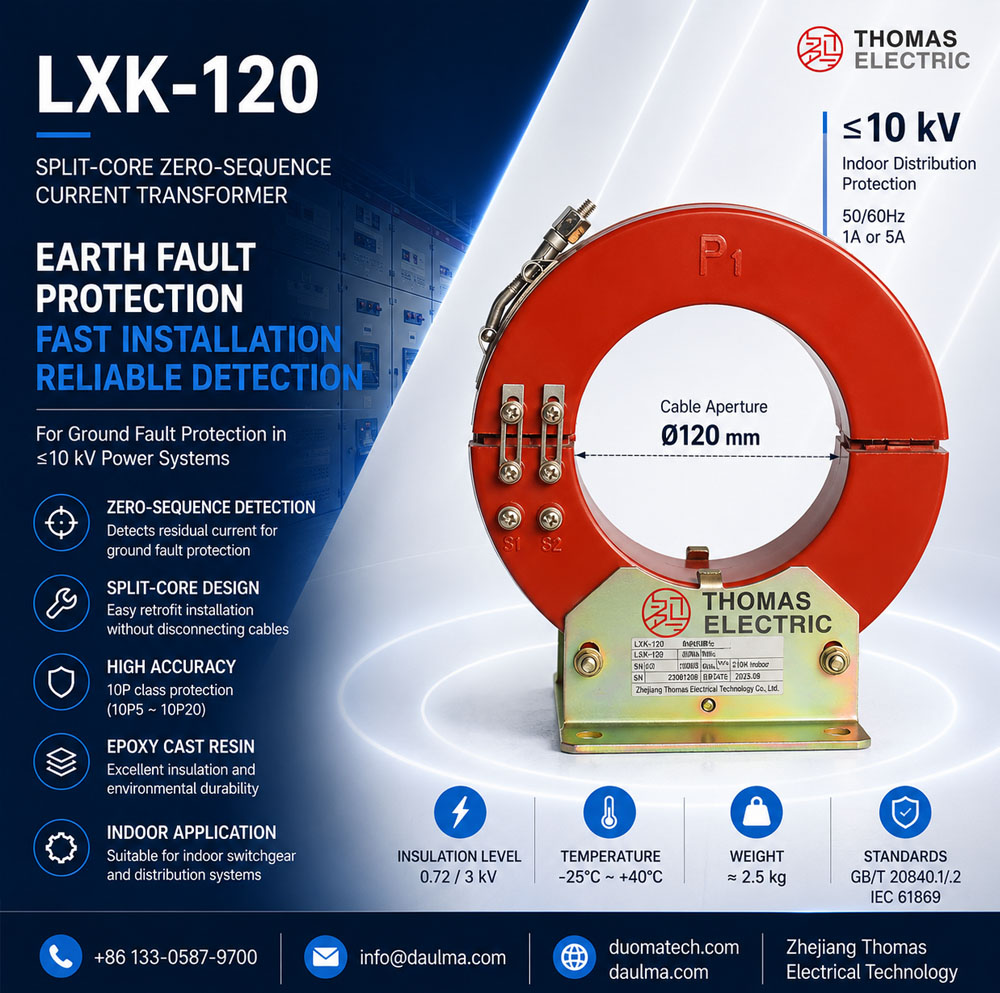

Onyesho la Bidhaa
Kanuni ya Ufanya kazi
Chini ya hali za kawaida za usawa, jumla ya vekta ya sasa za awamu tatu zinazopita kupitia tundu ni karibu sifuri, hivyo inatoa mtiririko mdogo sana wa flux ya magneti katika msingi wa kitendaji. Wakati wa hitilafu ya ardhi, sasa ya ziada (sasa ya msingi sifuri) haipatiwi tena sifuri na inatengeneza flux ya magneti katika msingi wa toroidal. Flux hii inasababisha ishara ya sekondari inayolingana, ambayo inasukuma sasa kupitia vituo vya ulinzi au vifaa vya kufuatilia ili kuanzisha hatua ya kuzuia au onyo kulingana na mipangilio ya ulinzi wa mfumo.
Nafasi ya Matumizi ya Mfumo
- Ulinzi wa Msingi Sifuri: Ugunduzi na ulinzi wa hitilafu ya ardhi katika mfumo wa usambazaji wa ≤10 kV
- Ulinzi wa Kizima: Ulinzi wa hitilafu ya steta ya kizima cha umeme cha awamu tatu
- Ulinzi wa Motika: Ulinzi wa hitilafu ya motika ya MV na ulinzi wa awamu moja hadi ardhi (daraja la 6–10 kV)
- Mifumo ya Usambazaji: Vifaa vya kubadilisha umeme ndani ya majengo, vyumba vya busbar, na mitandao ya usambazaji wa kabeli
- Uunganisho wa Relay: Relay za ulinzi zenye umeme, za elektroniki, na zilizotengenezwa kwa mikakati
Ukakati wa Muundo
Ujenzi wa resini ya epoxy ndani ya majengo una muundo wa msingi uliogawanyika (muundo wa konka) unao wezesha uwekezaji kuzunguka kabeli zilizopo bila kutenganisha mfumo. Makundi yanajumuisha sehemu mbili za duara nusu zenye ubao wa resini zilizofungwa kwa bandi ya chuma bora, huku zikitoa utendaji thabiti wa upole, upinzani dhidi ya unyevu, na utimilifu wa kimwanga. Usanidi wa aina ya kabeli huondoa vifungo vya msingi na kurahisisha uwekezaji wa shamba katika mazingira yenye nafasi ndogo ya vifaa vya kubadilisha umeme.
Utambulisho wa Modeli
Maelezo ya Nambari ya Modeli
- L — Kitendaji cha sasa (CT)
- X — Msingi sifuri (ugunduzi wa sasa ya ziada)
- K — Msingi uliogawanyika (fungu la konka)
- 120 — Kipenyo cha kawaida cha tundu (mm)
Toleo Mbali Mbali la Mfululizo
Mfululizo wa LXK unapatikana katika saizi mbalimbali za tundu ili kukidhi kipenyo tofauti cha kabeli na mahitaji ya uwekezaji: LXK-φ80, LXK-φ100, LXK-φ120, LXK-φ150, LXK-φ180, LXK-φ200, LXK-φ240, na LXK-φ260. Kila toleo linashiriki kanuni sawa ya utendaji na njia ya ujenzi; ukubwa wa tundu ni tofauti kuu ya kimwanga.
Hali za Huduma
Kitendaji cha sasa cha msingi sifuri cha LXK-120 kimeundwa kwa matumizi ndani ya majengo chini ya hali za kawaida za huduma katika mfumo wa umeme wa volti ya chini na ya kati.
- Mazingira ya uwekezaji: Uwekezaji ndani ya majengo tu
- Urefu juu ya UB: ≤ 1000 m (urefu zaidi unahitaji uthibitisho wa uhandisi)
- Joto la mazingira: −25 °C hadi +40 °C
- Unyevu wa hewa: wastani wa kila siku ≤ 95%, wastani wa kila mwezi ≤ 90%
- Hali za mazingira: Bila gesi/vipande vya kuchoma, vifaa vya kuchomoza au vya kuchavusha; hakuna mtetemo mkali, mshtuko wa kimwanga, au mgongano
- Matumizi nje ya majengo: Haiwezi kutumika nje ya majengo; ikiwa inahitajika, tumia sanduku linalofaa na wasiliana na kiwanda
Ujenzi
Ubunifu wa Ujenzi
- Muundo: Usanidi wa aina ya kabeli wa msingi uliogawanyika (konka) kwa ajili ya uwekezaji wa kuboresha
- Upole: Upole kamili wa resini ya epoxy uliofungwa na ubao wa nje wa ulinzi
- Msingi: Msingi wa magneti wa aina ya pete (toroidal) uliohaririwa kwa ajili ya ugunduzi wa sasa ya ziada
- Mfumo wa kufunga: Bandi ya chuma bora ya kufunga kwa ajili ya utimilifu wa kimwanga na upinzani dhidi ya uchafu
- Ulinzi dhidi ya uchafu: Tiba dhidi ya uchafu kwa vipengele vya chuma (kama inavyotumika)
Ubao wa resini ya epoxy hutoa sifa thabiti za upole na upinzani dhidi ya unyevu, uchafuzi, na uzee kwa matumizi marefu ndani ya majengo. Muundo wa msingi uliogawanyika huruhusu uwekezaji kuzunguka kabeli zilizopo bila kutenganisha mzunguko wa msingi, hivyo kupunguza muda wa uwekezaji na muda wa kusimamishwa wakati wa miradi ya kuboresha.
Vipimo & Alama ya Vifungo
- Mzunguko wa msingi: Vifukuzi vya kabeli vinavyopita kupitia tundu (hakuna vifungo maalum)
- Vifungo vya sekondari: K1 / K2
Alama za vifungo zinafuata kanuni za kawaida za CT za msingi sifuri. Vifungo vya sekondari vinahusishwa na relay za ulinzi au vifaa vya kufuatilia. Angalia upole kulingana na mahitaji ya relay ili kuhakikisha usawa sahihi. Hatua moja ya mzunguko wa sekondari inapaswa kuunganishwa kwenye ardhi kwa usalama kulingana na vigezo vinavyotumika na mazoezi ya eneo husika.
Takwimu za Kiufundi
Sehemu hii hutoa takwimu za kiufundi zinazolenga uteuzi wa kitendaji cha sasa cha msingi sifuri cha LXK-120 kilichotumika katika mfumo wa ≤10 kV (50 Hz / 60 Hz). Takwimu zilizo chini zinasaidia uteuzi wa awali wa daraja la ukweli, uzito uliopewa, na usanidi wa kimwanga.
Maelezo: 10P inamaanisha daraja la ukweli la ulinzi kulingana na mkakati wa IEC 61869 / GB 20840. Pato lililotolewa (VA) ni uzito wa sekondari unaoruhusiwa kwenye ukweli uliopewa. ALF (Kiwango cha Kikomo cha Ukosefu wa Ukurasa) ni wingi wa sasa iliyopewa ambayo kitendaji kinaweza kudumisha ukweli uliopewa wa ulinzi.
Alama: Vipimo ni kwa milimita (mm). Muundo wa usanidi: (kipenyo cha tundu / kipenyo cha nje × upana wa msingi).
Rejeleo la Takwimu
| Modeli Usanidi |
Ukweli Daraja |
Sasa Iliyopewa Uwiano (A) |
Iliyopewa Pato (VA) |
|---|---|---|---|
| LXK-120 (120/204×57) | 10P5 hadi 10P15 | 50/5 hadi 400/5 50/1 hadi 250/1 |
1–10 |
| LXK-120 (120/210×65) | 10P5 hadi 10P15 | 50/5 hadi 400/5 50/1 hadi 250/1 |
2.5–10 |
| LXK-120 (120/210×100) | 10P5 hadi 10P20 | 50/5 hadi 400/5 50/1 hadi 250/1 |
2.5–15 |
| LXK-120 (120/250×80) | 10P5 hadi 10P20 | 50/5 hadi 400/5 50/1 hadi 250/1 |
1–15 |
Vipimo vya Kiufundi vya Jumla
| Kipimo | Ufafanuzi |
|---|---|
| Kiwango cha upole uliopewa | 0.72/3 kV (voliti ya upole iliyopewa / voliti ya uvimbo wa marudio ya nguvu) |
| Kiwango cha marudio | 50 Hz / 60 Hz |
| Sasa ya sekondari iliyopewa | 5 A au 1 A |
| Voliti ya uvimbo wa marudio ya nguvu ya mzunguko wa sekondari | 3 kV |
| Kiwango cha joto la mazingira | −25 °C hadi +40 °C |
| Kipenyo cha tundu | 120 mm (thibitisha kipenyo cha nje cha kabeli na nafasi ya uwekezaji) |
| Mfumo unaotumika wa upole wa neutrali | Mifumo ya neutrali iliyo na upole au isiyo na upole (eleza wakati wa kuagiza) |
Vigezo & Marejeleo ya Kanuni
| Kigezo | Kichwa | Matumizi |
|---|---|---|
| GB/T 20840.1-2010 | Vifaa vya Kubadilisha – Sehemu ya 1: Mahitaji ya Jumla | Mahitaji ya jumla (yanayolingana na mkakati wa IEC 61869) |
| GB/T 20840.2-2014 | Vifaa vya Kubadilisha – Sehemu ya 2: Kitendaji cha Sasa | Mahitaji maalum ya CT (yanayolingana na IEC 61869-2) |
| IEC 61869-1 | Vifaa vya Kubadilisha – Sehemu ya 1: Mahitaji ya Jumla | Mahitaji ya kimataifa ya jumla (rejeleo) |
| IEC 61869-2 | Vifaa vya Kubadilisha – Sehemu ya 2: Mahitaji ya Ziada kwa Kitendaji cha Sasa | Mahitaji ya kimataifa ya CT (rejeleo) |
Ufuatiliaji wa Majaribio ya Kiwanda
- Majaribio ya kawaida kulingana na GB/T 20840 (uthibitisho wa upole/alama, uthibitisho wa uwiano, uthibitisho wa ukweli kwenye uzito uliopewa)
- Majaribio ya dielektriki kulingana na mahitaji ya usambazaji wa upole na vigezo vinavyotumika
- Uchunguzi wa macho na vipimo ikiwemo utii wa alama na uthibitisho wa ujuzi wa kazi
- Majaribio ya aina na ya pekee kama inavyohitajika na mahusiano ya mradi au usanidi wa kipekee
Uwekezaji & Vipimo
- Vipimo vya muonekano na maelezo ya uwekezaji yamepatikana katika michoro ya vipimo hapa chini.
- Fungua msingi uliogawanyika kwa kutoa bandi ya chuma bora ya kufunga, weka kuzunguka kabeli, na ufunge kuhakikisha kuwa nusu za msingi zimeunganishwa vizuri.
- Dumisha nafasi ya kutosha kwa ajili ya kupoteza joto na kufikia kwa matumizi ya matengenezo.
- Unganisha vifungo vya sekondari na relay za ulinzi kwa kutumia sehemu ya kabeli inayofaa ili kupunguza uzito wa wiri.
Vikumbusho Muhimu vya Uwekezaji:
- Vifukuzi vyote vya awamu vinapaswa kupita kupitia tundu pamoja kwa ajili ya kupima sasa ya ziada kwa usahihi.
- Hakikisha kuwa uso wa kuingiliana wa msingi ni safi na umefungwa kabisa; nafasi yoyote/vitu vya kigeni vinapunguza ukweli na uwezo wa kugundua.
- Vunja bandi ya kufunga kwa usawa ili kudumisha usambazaji thabiti wa magneti na utimilifu wa kimwanga.
- Fuata mpango wa ulinzi kwa ajili ya njia ya skrini/armour/PE ya kabeli (usichanganye kwa makosa).
Michoro ya Vipimo
| Modeli | Φd | ΦD | C | a | b | A | B | E | L | f | h |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LXK-80 | 80 | 165 | 57 | 110 | 60 | 130 | 120 | 102 | 185 | 10 | 17 |
| LXK-120 | 120 | 204 | 57 | 110 | 90 | 130 | 120 | 121 | 223 | 10 | 17 |
Ufafanuzi wa Vipimo: Vipimo vyote ni kwa milimita (mm). Φd = Kipenyo cha tundu; ΦD = Kipenyo cha nje; C = Upana wa msingi; vipimo vingine kulingana na michoro ya rejeleo.
Vikumbusho vya Usalama
- Mzunguko wa sekondari hauwezi kuachwa wazi wakati uwekwa kwenye kabeli inayotumika ili kuepuka voliti hatari ya sekondari.
- Wakati wa uchunguzi au matengenezo, funga mzunguko wa sekondari kabla ya kutenganisha vifaa vyovyote vya ulinzi.
- Hatua moja ya mzunguko wa sekondari inapaswa kuunganishwa kwenye ardhi kwa usalama kulingana na vigezo vinavyotumika.
- Uwekezaji/kuondoa unapaswa kufanyika wakati mzunguko wa msingi umesimamishwa, au chini ya utaratibu wa kazi ya moja kwa moja uliotibishwa.
- Kazi zote za uwekezaji na matengenezo zitakuwa na kufuata kanuni za usalama wa umeme za eneo husika.
Maelezo ya Kuagiza
Wakati wa kuagiza, eleza usanidi kulingana na mpango wa upole wa mfumo, mahitaji ya relay ya ulinzi, na mahusiano ya kiufundi ya mradi. Vipengele vifuatavyo vinapaswa kutajwa kwa ajili ya uthibitisho wa kiufundi na utoleo wa tengenezaji:
- Modeli ya bidhaa na ukubwa wa tundu (k.m., LXK-120 na usanidi maalum)
- Kipenyo cha nje cha kabeli na mahitaji ya nafasi ya uwekezaji (thibitisha kufaa ndani ya tundu)
- Uwiano wa sasa uliopewa (k.m., 50/5, 100/5, 200/5)
- Sasa ya sekondari iliyopewa (1 A au 5 A)
- Mahitaji ya daraja la ukweli (k.m., 10P10, 10P15, 10P20)
- Uzito uliopewa (VA) kwa ajili ya mzunguko wa sekondari
- Usanidi wa upole wa neutrali (na upole au bila upole)
- Kiasi kinachohitajika
Ikiwa mahitaji maalum yanatumika (tundu la kipekee, uwiano usio wa kawaida, kipindi cha joto kirefu, vizingiti vya uwekezaji, lugha ya nyaraka, au vyeti), eleza wakati wa kuagiza. Usanidi wa kipekee utathibitishwa kwa mkataba wa kiufundi na sahani ya data ya mwisho kabla ya utengenezaji.
