پروڈکٹ کا جائزہ

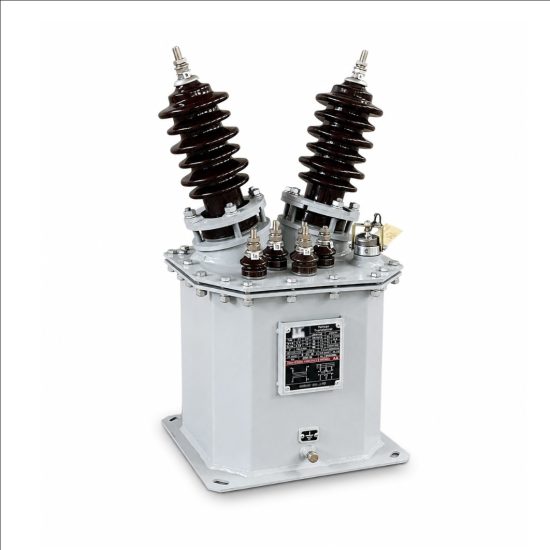

JDJ-11W وولٹیج ٹرانسفارمر ایک آؤٹ ڈور، تیل سے بھرا ہوا پیمائشی آلہ ہے جو 11kV درمیانی وولٹیج تقسیم کے نظام (distribution systems) کے لیے ڈیزائن کیا گیا ہے۔ یہ سنگل فیز وولٹیج ٹرانسفارمر جدید ترین آئل اِمرشد (تیل میں ڈوبی ہوئی) انسولیشن ٹیکنالوجی سے آراستہ ہے، جو سخت آؤٹ ڈور حالات میں بہترین ڈائی الیکٹرک طاقت اور قابلِ اعتماد کارکردگی فراہم کرتی ہے۔
JDJ-11W تحفظ (protection) اور میٹرنگ دونوں اطلاقیوں کے لیے بالکل درست وولٹیج پیمائش فراہم کرتا ہے، جس کی درستگی کی کلاسیں 0.2/0.5 ہیں اور لچکدار وولٹیج تناسب (ratios) 10/0.1، 11/0.11، 10/0.22، 11/0.22 kV ہیں۔ آئل اِمرشد تعمیراتی ڈھانچہ بہترین حرارتی کارکردگی یقینی بناتا ہے جبکہ زیادہ سے زیادہ 800VA آؤٹ پٹ صلاحیت فراہم کرتا ہے۔ وسیع درجہ حرارت کی حد (-40°C سے +40°C) اسے شدید موسمی حالات کے لیے موزوں بناتی ہے۔

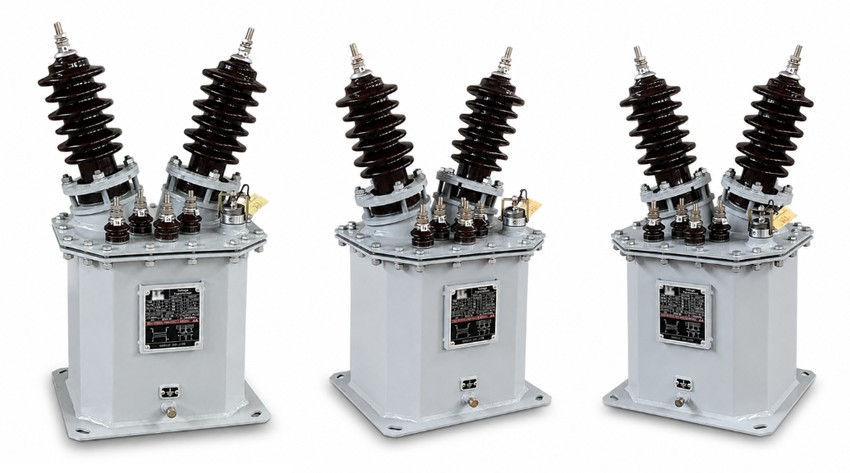

پروڈکٹ ڈسپلے
اطلاقی مقام
JDJ-11W کو آؤٹ ڈور سوئچ گیئر، سبسٹیشنز اور تقسیمی نیٹ ورکس میں نصب کیا جاتا ہے جہاں قابلِ اعتماد وولٹیج پیمائش کی ضرورت ہوتی ہے۔ آئل اِمرشد انسولیشن بہترین ڈائی الیکٹرک طاقت اور حرارتی تشخیص (thermal dissipation) فراہم کرتی ہے تاکہ مستقل آؤٹ ڈور آپریشن ممکن ہو سکے۔ سنگل فیز ڈیزائن جس میں ڈیول سیکنڈری وائنڈنگز ہوتی ہیں، مختلف تحفظ اور میٹرنگ سسٹمز کی ضروریات کو پورا کرتا ہے۔
اہم اطلاقیں
- 11kV آؤٹ ڈور تقسیمی نیٹ ورکس
- سبسٹیشنز جنہیں وولٹیج پیمائش کی ضرورت ہو
- درمیانی وولٹیج سپلائی والی صنعتی سہولیات
- حفاظتی ریلے کے لیے وولٹیج ان پٹ
- پاور کوالٹی مانیٹرنگ اور میٹرنگ
- ایسی اطلاقیں جنہیں زیادہ آؤٹ پٹ صلاحیت (800VA تک) کی ضرورت ہو
اطلاقی کیس اسٹڈیز
اطلاقی منظر نامہ 1: سبسٹیشن وولٹیج پیمائش
یوٹیلیٹیز JDJ-11W آئل فِلڈ وولٹیج ٹرانسفارمر کو 11kV سبسٹیشنز میں حفاظتی ریلے ان پٹ اور توانائی میٹرنگ کے لیے استعمال کرتی ہیں۔ ڈیول سیکنڈری وائنڈنگ کی تشکیل دونوں میٹرنگ آؤٹ پٹس (0.2 کلاس) اور حفاظتی آؤٹ پٹس (0.5 کلاس) فراہم کرتی ہے، جو جامع سسٹم مانیٹرنگ کو یقینی بناتی ہے جبکہ آئل اِمرشد ڈیزائن آؤٹ ڈور ماحول میں قابلِ اعتماد کارکردگی فراہم کرتا ہے۔
اطلاقی منظر نامہ 2: صنعتی درمیانی وولٹیج میٹرنگ
11kV ان کمنگ سپلائی والی صنعتی سہولیات کو پاور کوالٹی مانیٹرنگ اور حفاظتی ہم آہنگی (protection coordination) کے لیے درست وولٹیج پیمائش کی ضرورت ہوتی ہے۔ JDJ-11W متعدد وولٹیج تناسبوں اور درستگی کی کلاسیں فراہم کرتا ہے تاکہ مختلف پیمائشی ضروریات پوری ہو سکیں، جس میں مختلف بُرڈن کی صورتحال کے لیے 800VA زیادہ سے زیادہ آؤٹ پٹ صلاحیت اور شدید موسمی حالات کے لیے وسیع درجہ حرارت کی حد شامل ہے۔
اطلاقی موزوں پن
مناسب ہے
- آؤٹ ڈور 11kV وولٹیج پیمائش کے لیے
- سبسٹیشنز جنہیں حفاظتی ریلے کی ضرورت ہو
- درمیانی وولٹیج سپلائی والی صنعتی سہولیات کے لیے
- پاور کوالٹی مانیٹرنگ کی اطلاقیوں کے لیے
- ایسی اطلاقیوں کے لیے جنہیں زیادہ آؤٹ پٹ صلاحیت کی ضرورت ہو
- ایسے ماحول کے لیے جہاں درجہ حرارت میں شدید تبدیلی ہوتی ہو
تجویز نہیں کیا جاتا
- صرف ان ڈور کمپیکٹ سوئچ گیئر اطلاقیوں کے لیے
- کرنٹ پیمائش کی اطلاقیوں کے لیے (CT استعمال کریں)
- 12kV سے زیادہ ہائی وولٹیج سسٹمز کے لیے (اعلیٰ وولٹیج کلاس ماڈلز استعمال کریں)
- ایسی اطلاقیوں کے لیے جنہیں مینٹیننس فری ڈرائی ٹائپ ڈیزائن کی ضرورت ہو
انسٹالیشن کی شرائط
- انسٹالیشن کا مقام: آؤٹ ڈور سوئچ گیئر، سبسٹیشنز، یا تقسیمی پوائنٹس
- ماحولی درجہ حرارت: -40°C سے +40°C
- بلندی: ≤ 1000m (معیاری)، زیادہ بلندی درخواست پر دستیاب
- انسولیشن: آئل اِمرشد
- فریکوئنسی: 50Hz یا 60Hz
- کنکشن: سنگل فیز یا تھری فیز (V-کنکشن)
- مینٹیننس: تیل کی سطح اور معیار کی دورانیہ جانچ کی سفارش کی جاتی ہے
ٹیکنیکل پیرامیٹرز
JDJ-11W 11kV سسٹمز کے لیے ایک آؤٹ ڈور، آئل فِلڈ وولٹیج ٹرانسفارمر ہے۔ آپریٹنگ درجہ حرارت -40°C سے +40°C ہے، جو GB20840.3-2013 اور IEC61869-3:2011 کے مطابق ہے۔ اس میں آئل اِمرشد انسولیشن، متعدد وولٹیج تناسب، اور زیادہ آؤٹ پٹ صلاحیت شامل ہے۔
VT ڈیٹا
| درجہ بند وولٹیج (kV) |
درستگی کلاس & درجہ بند آؤٹ پٹ (VA) |
زیادہ سے زیادہ آؤٹ پٹ (VA) |
انسولیشن لیول (kV) |
|---|---|---|---|
| 10/0.1, 11/0.11 | 0.2: 30 VA 0.5: 50 VA |
800 | 12/42/75 |
| 10/0.22, 11/0.22 | 0.2/3P: 20/500 VA 0.5/3P: 50/500 VA |
انسٹالیشن

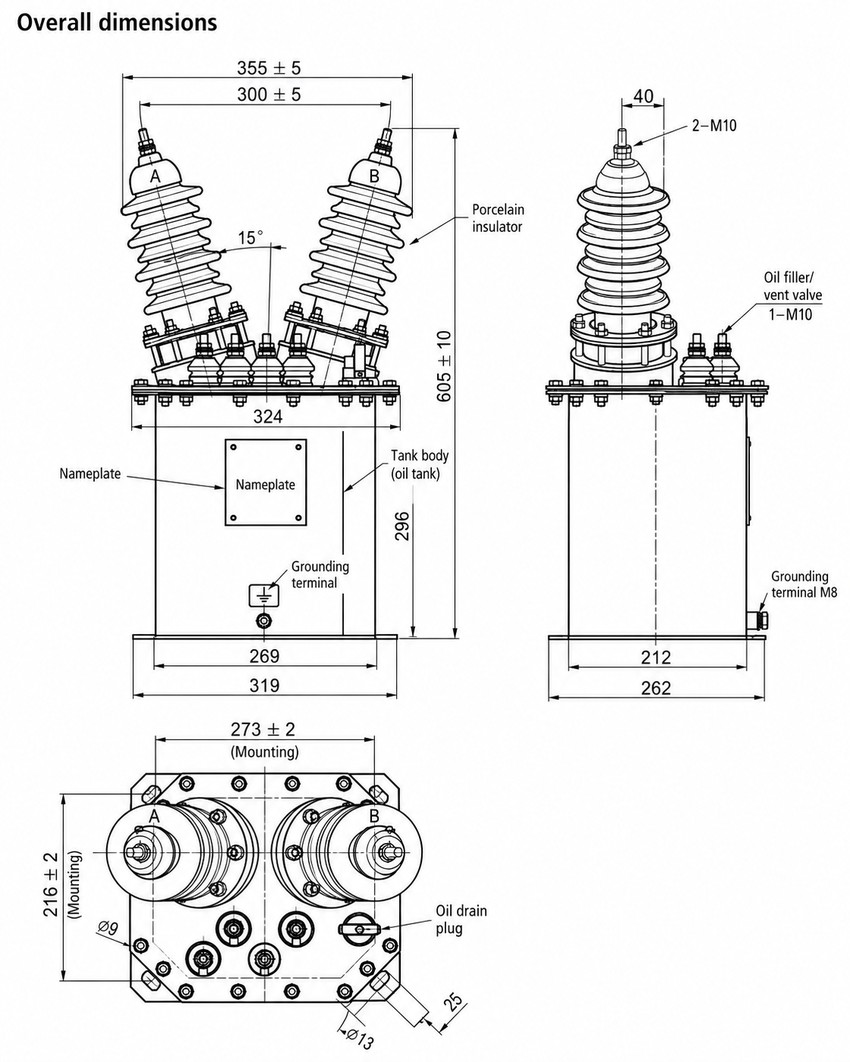

ڈائمنشن ریفرنس
| نظر | اہم ڈائمنشنز |
اطلاقی نوٹ |
|---|---|---|
| فرنٹ ویو | اونچائی 605±10mm؛ اوپر کی چوڑائی 355±5mm؛ باکس 324x296mm | 15° زاویہ پر دو بشنگز |
| سائیڈ ویو | باکس کی چوڑائی 267mm؛ بیس 212mm (کل 262mm) | پرائمری بشنگ، سیکنڈری ٹرمینلز 4-M10 |
| ٹاپ ویو | 273±2 x 216±2mm | دو بشنگز A اور B، ایئر والو، تیل بھرنے کا سوراخ |

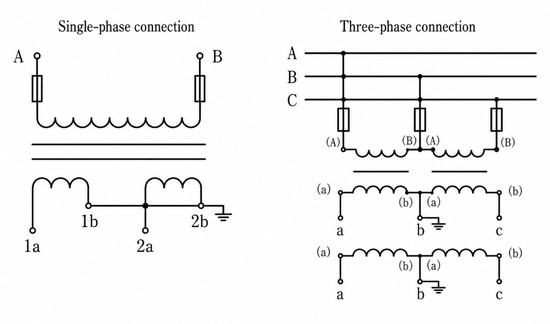

وائرنگ ڈائریم
انسٹالیشن ہدایات
- مناسب وینٹی لیشن والے آؤٹ ڈور سوئچ گیئر یا سبسٹیشن میں انسٹال کریں
- پرائمری ٹرمینلز A اور B کو وولٹیج سسٹم سے جوڑیں
- سیکنڈری ٹرمینلز 1a-1b اور 2a-2b کو میٹرز اور حفاظتی آلات سے جوڑیں
- سیکنڈری سرکٹ کی مناسب گراؤنڈنگ یقینی بنائیں (ٹرمینل 2b)
- تھری فیز پیمائش کے لیے V-تشکیل میں دو ٹرانسفارمرز کو جوڑیں
- کمیشننگ سے پہلے وولٹیج تناسب کی سسٹم کی ضروریات سے تصدیق کریں
- برقی دھارا دینے سے پہلے تیل کی سطح اور انسولیشن ریزسٹنس چیک کریں
آئل اِمرشد خصوصیات
JDJ-11W جدید آئل اِمرشد انسولیشن ٹیکنالوجی کو شامل کرتا ہے جس میں شامل ہے:
- ہائی وولٹیج اطلاقیوں کے لیے بہترین ڈائی الیکٹرک طاقت
- مستقل آپریشن کے لیے بہترین حرارتی تشخیص
- وسیع درجہ حرارت کی حد (-40°C سے +40°C)
- آؤٹ ڈور ماحول میں ثابت شدہ قابلِ اعتمادی
معیارات
JDJ-11W آئل فِلڈ وولٹیج ٹرانسفارمر وولٹیج ٹرانسفارمرز کے لیے GB20840.3-2013 اور IEC61869-3:2011 کے مطابق ہے، جو درمیانی وولٹیج پیمائشی اطلاقیوں کے لیے چینی اور بین الاقوامی معیارات کے ساتھ ہم آہنگی کو یقینی بناتا ہے۔
انتخابی گائیڈ
<strongسسٹم وولٹیج کے لحاظ سے منتخب کریں: JDJ-11W 11kV سسٹمز کے لیے ڈیزائن کیا گیا ہے جس کا 12/42/75kV انسولیشن لیول ہے۔
وولٹیج تناسب کے لحاظ سے منتخب کریں: سسٹم کی ضروریات کے مطابق 10/0.1، 11/0.11، 10/0.22، یا 11/0.22 منتخب کریں۔
درستگی کلاس کے لحاظ سے منتخب کریں: اعلیٰ درستگی والی میٹرنگ کے لیے 0.2 یا معیاری میٹرنگ کے لیے 0.5 استعمال کریں۔
درجہ بند آؤٹ پٹ کے لحاظ سے منتخب کریں: جڑے ہوئے بُرڈن کی ضروریات کے مطابق درجہ بند آؤٹ پٹ (30-500VA) منتخب کریں۔
آرڈرنگ کی معلومات
JDJ-11W آئل فِلڈ وولٹیج ٹرانسفارمر کا آرڈر دیتے وقت براہ کرم درج ذیل معلومات فراہم کریں:
- ماڈل: JDJ-11W
- سسٹم وولٹیج: 11kV
- وولٹیج تناسب: 10/0.1، 11/0.11، 10/0.22، یا 11/0.22
- درستگی کلاس: 0.2 یا 0.5
- درجہ بند آؤٹ پٹ: ٹیبل سے VA ویلیو بتائیں
- فریکوئنسی: 50Hz یا 60Hz
- انسٹالیشن کی قسم: آؤٹ ڈور
- مقدار
