پروڈکٹ کا جائزہ

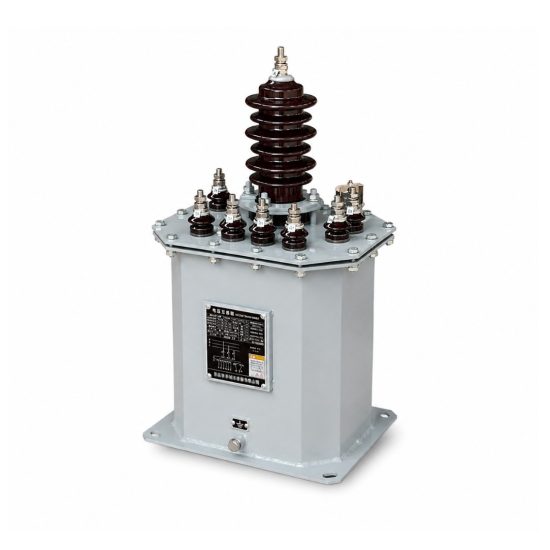

JDJJ9-10W وولٹیج ٹرانسفارمر 10kV درمیانی وولٹیج تقسیم کرنے والے نظاموں کے لیے ڈیزائن کردہ ایک بیرونی، تیل سے بھرا ہوا پیمائشی آلہ ہے۔ یہ سنگل فیز وولٹیج ٹرانسفارمر جدید تیل میں ڈوبی ہوئی عایق تکنالوجی سے آراستہ ہے، جو سخت بیرونی حالات میں بھی بہترین ڈائی الیکٹرک طاقت اور قابلِ اعتماد کارکردگی فراہم کرتی ہے۔
JDJJ9-10W تحفظ اور میٹرنگ دونوں اطلاقی جگہوں کے لیے درست وولٹیج پیمائش فراہم کرتا ہے، جس میں متعدد درستگی کلاسز (0.2، 0.5، 1.0) اور لچکدار کنکشن کی تشکیلات (Y/△ تین ونڈنگ یا Y/Y/△ چار ونڈنگ) شامل ہیں۔ تیل میں ڈوبی ہوئی تعمیر بہترین حرارتی کارکردگی یقینی بناتی ہے جبکہ زیادہ سے زیادہ 800VA آؤٹ پٹ صلاحیت فراہم کرتی ہے۔ 51kg وزن کے ساتھ مختصر ڈیزائن نصب کرنے کو آسان بناتا ہے اور ساختی حمایت کی ضروریات کو کم کرتا ہے۔

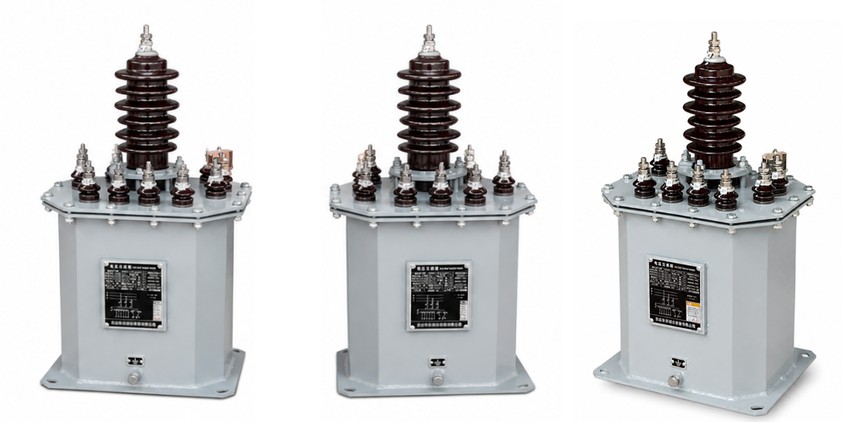

پروڈکٹ کی نمائش
اطلاقی مقام
JDJJ9-10W بیرونی سوئچ گیئر، سبسٹیشنز اور تقسیمی نیٹ ورکس میں نصب کیا جاتا ہے جہاں قابلِ اعتماد وولٹیج پیمائش کی ضرورت ہوتی ہے۔ تیل میں ڈوبی ہوئی عایق بیرونی مسلسل آپریشن کے لیے بہترین ڈائی الیکٹرک طاقت اور حرارتی تبدیلی فراہم کرتی ہے۔ متعدد کنکشن کی تشکیلات (Y/△ یا Y/Y/△) مختلف تحفظ اور میٹرنگ سسٹم کی ضروریات کو پورا کرتی ہیں۔
اہم اطلاقی جگہیں
- 10kV بیرونی تقسیمی نیٹ ورکس
- سبسٹیشنز جہاں وولٹیج پیمائش کی ضرورت ہو
- درمیانی وولٹیج کی فراہمی والی صنعتی سہولیات
- حفاظتی ریلے کے لیے وولٹیج ان پٹ
- برقی معیار کی نگرانی اور میٹرنگ
- ایسی اطلاقی جگہیں جہاں زیادہ آؤٹ پٹ صلاحیت (800VA تک) کی ضرورت ہو
اطلاقی کیس اسٹڈیز
اطلاقی منظر نامہ 1: سبسٹیشن وولٹیج پیمائش
بجلی کی فراہمی کرنے والی کمپنیاں JDJJ9-10W تیل سے بھرا ہوا وولٹیج ٹرانسفارمر کو 10kV سبسٹیشنز میں تحفظی ریلے کے ان پٹ اور توانائی میٹرنگ کے لیے استعمال کرتی ہیں۔ Y/△ کنکشن کی تشکیل دونوں میٹرنگ آؤٹ پٹس (اسٹار کنکٹڈ) اور تحفظی آؤٹ پٹس (اوپن ڈیلٹا) فراہم کرتی ہے، جو جامع سسٹم نگرانی کو یقینی بناتی ہے جبکہ تیل میں ڈوبی ہوئی ڈیزائن بیرونی ماحول میں قابلِ اعتماد کارکردگی فراہم کرتی ہے۔
اطلاقی منظر نامہ 2: صنعتی درمیانی وولٹیج میٹرنگ
10kV آنے والی فراہمی والی صنعتی سہولیات کو برقی معیار کی نگرانی اور تحفظی ہم آہنگی کے لیے درست وولٹیج پیمائش کی ضرورت ہوتی ہے۔ JDJJ9-10W متعدد درستگی کلاسز (0.2، 0.5، 1.0) پیش کرتا ہے تاکہ مختلف پیمائشی ضروریات پوری ہو سکیں، 800VA زیادہ سے زیادہ آؤٹ پٹ صلاحیت مختلف بوجھ کی صورتحال کے لیے، اور Y/Y/△ چار ونڈنگ کی تشکیل سسٹم کی لچک کو بڑھاتی ہے۔
اطلاقی تناسب
مناسب ہے
- بیرونی 10kV وولٹیج پیمائش کے لیے
- سبسٹیشنز جن میں تحفظی ریلے کی ضرورت ہو
- درمیانی وولٹیج کی فراہمی والی صنعتی سہولیات
- برقی معیار کی نگرانی کی اطلاقی جگہیں
- ایسی اطلاقی جگہیں جہاں زیادہ آؤٹ پٹ صلاحیت کی ضرورت ہو
- وسیع درجہ حرارت کی تبدیلی والے ماحول
تجویز نہیں کیا جاتا
- صرف اندر کے لیے مختص مختصر سوئچ گیئر اطلاقی جگہیں
- کرنٹ پیمائش کی اطلاقی جگہیں (اس کے لیے CT استعمال کریں)
- 12kV سے زیادہ ہائی وولٹیج سسٹمز (زیادہ وولٹیج کلاس ماڈلز استعمال کریں)
- وہ اطلاقی جگہیں جہاں مرمت سے پاک خشک قسم کی ڈیزائن کی ضرورت ہو
نصب کی شرائط
- نصب کا مقام: بیرونی سوئچ گیئر، سبسٹیشنز، یا تقسیمی نقاط
- ماحول کا درجہ حرارت: -25°C سے +40°C
- بلندی: ≤ 1000m (معیاری)، زیادہ بلندی کی درخواست پر دستیاب
- عایق: تیل میں ڈوبا ہوا
- فریکوئنسی: 50Hz یا 60Hz
- کنکشن: Y/△ (تین ونڈنگ) یا Y/Y/△ (چار ونڈنگ)
- مرمت: تیل کی سطح اور معیار کی دورانیہ جانچ کی سفارش کی جاتی ہے
ٹیکنیکل پیرامیٹرز
JDJJ9-10W 10kV سسٹمز کے لیے ایک بیرونی تیل سے بھرا ہوا وولٹیج ٹرانسفارمر ہے۔ آپریٹنگ درجہ حرارت -25°C سے +40°C، GB20840.1-2010 اور GB20840.3-2013 کے مطابق۔ تیل میں ڈوبی ہوئی عایق، متعدد کنکشن کی تشکیلات، اور زیادہ آؤٹ پٹ صلاحیت کی خصوصیات۔
VT ڈیٹا
| درجہ بند وولٹیج (kV) |
عایق کی سطح (kV) |
درستگی کلاس & درجہ بند آؤٹ پٹ (VA) |
زیادہ سے زیادہ آؤٹ پٹ (VA) |
|---|---|---|---|
| 10/√3 : 0.1/√3 : 0.1/3 | 12/42/75 | 0.2/3P: 50/100 0.5/3P: 100/100 1.0/6P: 300/100 |
800 |
| 10/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 12/42/75 | 0.2/0.5/3P: 20/40/100 | 800 |
نصب

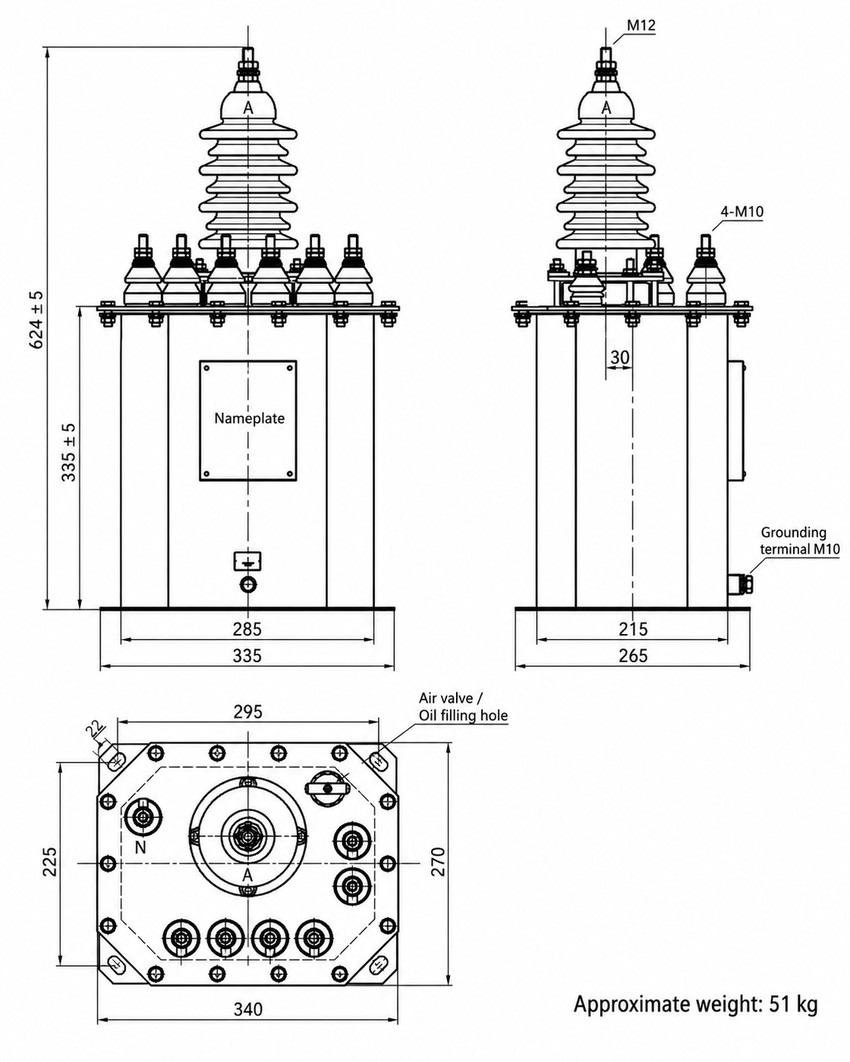

پیمائش کا حوالہ
| منظر | اہم پیمائشیں |
اطلاقی نوٹ |
|---|---|---|
| سامنے کا منظر | لمبائی 624±5mm؛ باڈی 336±5mm؛ بیس 285mm (کل 335mm) | سامنے کی سطح پر نام کی پلیٹ |
| جانب کا منظر | بیس 215mm (کل 265mm)؛ اوپر M12؛ جانب 7-M10 | زمین کا ٹرمینل M10 |
| اوپر کا منظر | 295x225mm (اندر)؛ 340x270mm (باہر) | آٹھ ضلعی بیس پلیٹ |
وزن: تقریباً 51kg

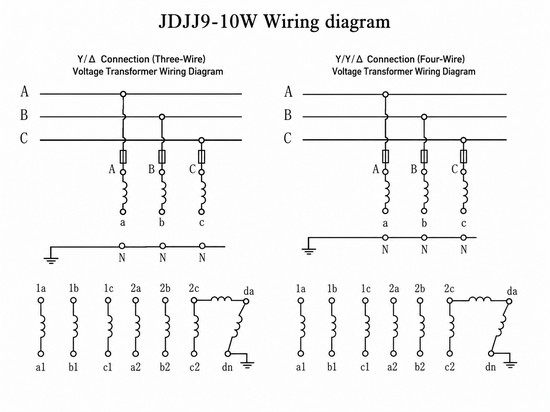

وائرنگ کا خاکہ
نصب کی ہدایات
- مناسب وینٹی لیشن والے بیرونی سوئچ گیئر یا سبسٹیشن میں نصب کریں
- پرائمری ٹرمینلز A، B، C کو تین فیز سسٹم سے جوڑیں
- نیوٹرل ٹرمینل N کو سسٹم گراؤنڈ سے جوڑیں
- ثانوی ٹرمینلز میٹرز اور تحفظی آلات کو وولٹیج آؤٹ پٹ فراہم کرتے ہیں
- ثانوی سرکٹ کے نیوٹرل پوائنٹ کی مناسب گراؤنڈنگ یقینی بنائیں
- کمیشننگ سے پہلے وولٹیج کے تناسب کی سسٹم کی ضروریات سے مماثلت کی تصدیق کریں
- برقی دھارا چلانے سے پہلے تیل کی سطح اور عایق کی مزاحمت چیک کریں
- Y/△ کنکشن کے لیے، زمین کی خرابی کی تشخیص کے لیے تیسری ونڈنگ کو اوپن ڈیلٹا میں جوڑیں
تیل میں ڈوبی ہوئی خصوصیات
JDJJ9-10W میں جدید تیل میں ڈوبی ہوئی عایق تکنالوجی شامل ہے جس میں یہ شامل ہیں:
- ہائی وولٹیج اطلاقی جگہوں کے لیے بہترین ڈائی الیکٹرک طاقت
- مسلسل آپریشن کے لیے بہترین حرارتی تبدیلی
- وسیع درجہ حرارت کی حد (-25°C سے +40°C)
- بیرونی ماحول میں ثابت شدہ قابلِ اعتمادی
معیارات
JDJJ9-10W تیل سے بھرا ہوا وولٹیج ٹرانسفارمر وولٹیج ٹرانسفارمرز کے لیے GB20840.1-2010 اور GB20840.3-2013 کے مطابق ہے، جو درمیانی وولٹیج پیمائشی اطلاقی جگہوں کے لیے چینی معیارات کے ساتھ ہم آہنگی کو یقینی بناتا ہے۔
انتخاب کی ہدایت
سسٹم وولٹیج کے لحاظ سے منتخب کریں: JDJJ9-10W 10kV سسٹمز کے لیے 12/42/75kV عایق کی سطح کے ساتھ ڈیزائن کیا گیا ہے۔
درستگی کلاس کے لحاظ سے منتخب کریں: اعلیٰ درستگی والی میٹرنگ کے لیے 0.2 استعمال کریں، معیاری میٹرنگ کے لیے 0.5، یا عمومی پیمائش کے لیے 1.0۔
کنکشن کی قسم کے لحاظ سے منتخب کریں: بنیادی اطلاقی جگہوں کے لیے Y/△ (تین ونڈنگ) یا سسٹم کی لچک کو بڑھانے کے لیے Y/Y/△ (چار ونڈنگ) منتخب کریں۔
درجہ بند آؤٹ پٹ کے لحاظ سے منتخب کریں: جڑے ہوئے بوجھ کی ضروریات کے مطابق درجہ بند آؤٹ پٹ منتخب کریں (زیادہ سے زیادہ 800VA تک)۔
آرڈر کی معلومات
JDJJ9-10W تیل سے بھرا ہوا وولٹیج ٹرانسفارمر آرڈر کرتے وقت، براہ کرم درج ذیل معلومات فراہم کریں:
- ماڈل: JDJJ9-10W
- سسٹم وولٹیج: 10kV
- درستگی کلاس: 0.2، 0.5، یا 1.0
- درجہ بند آؤٹ پٹ: ٹیبل سے VA کی ویلیو بتائیں
- کنکشن کی قسم: Y/△ (تین ونڈنگ) یا Y/Y/△ (چار ونڈنگ)
- فریکوئنسی: 50Hz یا 60Hz
- نصب کی قسم: بیرونی
- مقدار
