پروڈکٹ کا جائزہ
فنکشنل تعریف

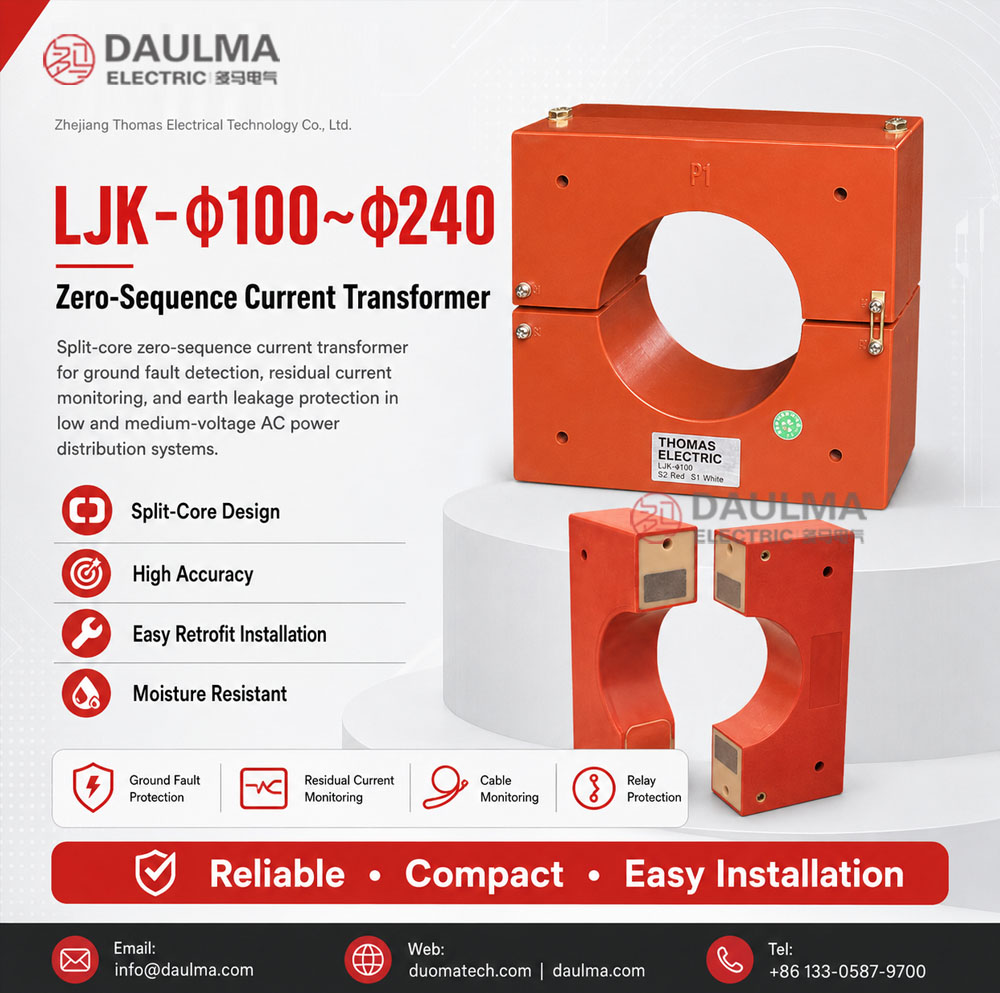

LJK-φ100~φ240 سیریز کے زیرو سیکوئنس کرنٹ ٹرانسفارمرز درج ذیل مقاصد کے لیے ڈیزائن کردہ درستگی والے الیکٹرومیگنیٹک آلے ہیں: لو اور میڈیم وولٹیج AC پاور ڈسٹری بیوشن سسٹمز میں گراؤنڈ فالٹ کا پتہ لگانا، ریزیجوئل کرنٹ کی نگرانی، اور ارتھ لیکیج پروٹیکشن۔ یہ ٹرانسفارمرز الیکٹرومیگنیٹک انڈکشن کے اصولوں کا استعمال کرتے ہوئے تین فیز سسٹمز میں غیر متوازن کرنٹ (زیرو سیکوئنس جزو) کا پتہ لگاتے ہیں، اور ریلے پروٹیکشن اور فالٹ لوکیشن ایپلی کیشنز کے لیے الگ تھلگ سیکنڈری کرنٹ سگنل فراہم کرتے ہیں۔
اہم درجہ بندیاں
| آئٹم | تفصیل |
|---|---|
| وولٹیج رینج | 0.4 kV ~ 66 kV |
| فریکوئنسی رینج | 0 ~ 500 Hz (تیسری ہارمونک 150 Hz، پانچویں ہارمونک 250 Hz کی حمایت کرتا ہے) |
| اپرچر ڈائیا میٹر | φ100 mm ~ φ240 mm |
| درستگی کے درجے | 0.2, 0.5, 1.0, 3.0 (مخصوص کے مطابق) |
| درجہ بند بُردن | 5 VA, 10 VA, 15 VA (مخصوص کے مطابق) |
| سیکنڈری ٹرمینلز | K1, K2 |
| انسٹالیشن کی قسم | اسپلٹ کور (کھلنے والا) ڈھانچہ، موجودہ سسٹم میں بعد میں انسٹال کرنے کے لیے |
| انکلوژر کی ساخت | ABS انجینئرنگ پلاسٹک، جس میں ایپوکسی ریزن سے سیل شدہ کور ہو |
| حفاظتی درجہ | IP54 (اندرونِ عمارت کے استعمال کے لیے) |
| استعمال | گراؤنڈ فالٹ پروٹیکشن، ریزیجوئل کرنٹ کا پتہ لگانا، ارتھ لیکیج کی نگرانی |
کام کرنے کا اصول
فاراڈے کے الیکٹرومیگنیٹک انڈکشن کے قانون پر کام کرتے ہوئے، زیرو سیکوئنس کرنٹ ٹرانسفارمر کا رنگ ٹائپ میگنیٹک کور ہوتا ہے جو تمام تین فیز کنڈکٹرز اور نیوٹرل کنڈکٹر (اگر موجود ہو) کو گھیرے رہتا ہے۔ متوازن تین فیز کی صورتحال میں، کرنٹس کا ویکٹر سم صفر ہوتا ہے، جس کی وجہ سے کور میں کوئی میگنیٹک فلکس پیدا نہیں ہوتا۔ جب گراؤنڈ فالٹ یا لیکیج ہوتی ہے، تو غیر متوازن کرنٹ (زیرو سیکوئنس جزو) کور میں میگنیٹک فلکس پیدا کرتی ہے، جو سیکنڈری وائنڈنگ میں تناسبی وولٹیج پیدا کرتی ہے۔ یہ سیکنڈری کرنٹ سگنل حفاظتی ریلے یا نگرانی کے آلات کو فعال کرتا ہے۔
سسٹم کی ایپلی کیشن کی پوزیشن
- لو وولٹیج ڈسٹری بیوشن: 0.4 kV ڈسٹری بیوشن پینلز اور موٹر کنٹرول سینٹرز
- میڈیم وولٹیج سسٹمز: 6-35 kV کیبل سرکٹس اور اوور ہیڈ لائنز
- گراؤنڈ فالٹ پروٹیکشن: منتخب ارتھ فالٹ پروٹیکشن اسکیمز
- ریزیجوئل کرنٹ کی نگرانی: مسلسل لیکیج کرنٹ کی نگرانی
- کیبل کی نگرانی: کیبل انسولیشن کی حالت کا جائزہ
ساخت کا جائزہ
ABS انجینئرنگ پلاسٹک کا انکلوژر، جس میں ایپوکسی ریزن سے مکمل طور پر سیل شدہ کور ہو، بہترین انسولیشن کارکردگی، نمی کے خلاف مزاحمت، اور زنگ لگنے سے حفاظت کو یقینی بناتا ہے۔ اسپلٹ کور (کھلنے والا) ڈیزائن موجودہ کیبل سرکٹس پر بغیر ڈس کنیکشن کے انسٹالیشن کی اجازت دیتا ہے، جو بعد میں انسٹال کرنے اور مرمت کے لیے بے حد آسانی فراہم کرتا ہے۔ زنگ لگنے سے بچاؤ کا علاج اور حرارتی انتظام سخت اندرونِ عمارت کے ماحول میں طویل مدتی استحکام کو بڑھاتا ہے۔
ماڈل کی نشاندہی
ماڈل کوڈ کی وضاحت
- L — کرنٹ ٹرانسفارمر (CT)
- J — گراؤنڈ (ارتھ) پروٹیکشن کا استعمال
- K — اسپلٹ کور (کھلنے والا/اسپلٹ ٹائپ) ڈھانچہ
- φ100~φ240 — اندر کا اپرچر ڈائیا میٹر (mm)
سروس کی شرائط
LJK-φ100~φ240 سیریز کے زیرو سیکوئنس کرنٹ ٹرانسفارمرز پاور ڈسٹری بیوشن سسٹمز میں عام سروس کی شرائط کے تحت صرف اندرونِ عمارت کے آپریشن کے لیے ڈیزائن کیے گئے ہیں۔
انسٹالیشن کے ماحول
- انسٹالیشن کا ماحول: صرف اندرونِ عمارت کی انسٹالیشن
- بلندی: سطح سمندر سے 2000 میٹر سے زیادہ نہ ہو (زیادہ بلندی کی صورت میں آرڈر دیتے وقت مخصوص کرنا ضروری ہے)
- ماحول کا درجہ حرارت: −25 °C سے +40 °C
- نسبتی نمی: ≤ 95% (کوئی کنڈینسیشن نہ ہو)
- ماحولیاتی حالات: موصل ذرات، دھاتی ذرات، زنگ لگنے والی گیسیں، یا ففری سے پاک؛ شدید کمپن یا مکینیکل جھٹکے نہ ہوں
تعمیر
تعمیر کا ڈیزائن
- ڈھانچہ: رنگ ٹائپ، اسپلٹ کور (کھلنے والا) ترتیب کے ساتھ
- انسولیشن: ایپوکسی ریزن سے مکمل طور پر سیل شدہ کور، ABS انجینئرنگ پلاسٹک کے انکلوژر کے ساتھ
- کور: حساس زیرو سیکوئنس کا پتہ لگانے کے لیے ہائی پرمی ایبلٹی میگنیٹک کور
- ٹرمینلز: سیکنڈری ٹرمینلز K1, K2، جڑنے والی لنک کے ساتھ
- علاج: طویل مدتی ماحولیاتی استحکام کے لیے زنگ لگنے سے بچاؤ کی کوٹنگ
ایپوکسی ریزن کی سیلنگ مستحکم انسولیشن خصوصیات اور نمی، آلودگی، اور عمر رسیدگی کے خلاف مزاحمت فراہم کرتی ہے۔ اسپلٹ کور ڈیزائن پرائمری کنڈکٹر کو ڈس کنیکٹ کیے بغیر انسٹالیشن کی اجازت دیتا ہے۔
وائنڈنگز اور ٹرمینل مارکنگ
- پرائمری کنڈکٹر: تمام تین فیز کنڈکٹرز (اور اگر موجود ہو تو نیوٹرل) اپرچر سے گزرتے ہیں
- سیکنڈری ٹرمینلز: K1 / K2
حوالہ کرنٹ کی سمت ٹرانسفارمر کے L1 چہرے سے گزرنے والے پرائمری کنڈکٹر کے ذریعے طے کی جاتی ہے۔ ٹرمینل مارکنگ معیاری CT پولیرٹی کنونشنز کے مطابق ہوتی ہے۔ حفاظتی کارکردگی کو یقینی بنانے کے لیے درست ٹرمینل کی شناخت کا خیال رکھا جائے۔
ٹیکنیکل ڈیٹا
یہ سیکشن اندرونِ عمارت ڈسٹری بیوشن سسٹمز کے لیے LJK-φ100~φ240 سیریز کے زیرو سیکوئنس کرنٹ ٹرانسفارمرز کی ٹیکنیکل خصوصیات فراہم کرتا ہے۔ ڈیٹا میں ابتدائی انتخاب کے لیے جسامتی خصوصیات اور بجلی کے پیرامیٹرز شامل ہیں۔
ڈیٹا کا حوالہ
درستگی کا درجہ مقررہ حالات میں اصل اور ماپے گئے کرنٹ ویلیوز کے درمیان تناسبی فرق کو ظاہر کرتا ہے۔
معیارات اور نارمیٹو حوالہ جات
| معیار | عنوان | استعمال |
|---|---|---|
| IEC 61869-1 | انسٹرومنٹ ٹرانسفارمرز – حصہ 1: عمومی ضروریات | عمومی ضروریات |
| IEC 61869-2 | انسٹرومنٹ ٹرانسفارمرز – حصہ 2: کرنٹ ٹرانسفارمرز کے لیے اضافی ضروریات | CT مخصوص ضروریات |
| GB/T 20840.1 | انسٹرومنٹ ٹرانسفارمرز – حصہ 1: عمومی ضروریات | قومی معیار (IEC کے مطابق) |
| GB/T 20840.2 | انسٹرومنٹ ٹرانسفارمرز – حصہ 2: کرنٹ ٹرانسفارمرز | قومی CT ضروریات |
| GB 1208-2006 | کرنٹ ٹرانسفارمرز | قومی CT معیار |
| DL/T 866-2004 | کرنٹ ٹرانسفارمرز اور وولٹیج ٹرانسفارمرز کے لیے ٹیکنیکل خصوصیات | پاور انڈسٹری ٹیکنیکل خصوصیات |
فیکٹری ٹیسٹ کی پابندی
- روزانہ کے ٹیسٹ IEC 61869 اور GB/T 20840 کی ضروریات کے مطابق (پولیرٹی کی تصدیق، تناسب کی تصدیق، اور مقررہ درجہ اور بُردن کے مطابق درستگی کی تصدیق سمیت)
- انسولیشن ریزسٹنس ٹیسٹ انسولیشن کوآرڈینیشن کی ضروریات کے مطابق
- ڈائی الیکٹرک ود اسٹینڈ ٹیسٹ لاگو ہونے والے معیار کے مطابق
- ظاہری اور جسامتی معائنہ مارکنگ کی تصدیق اور کام کی معیاریت کی توثیق سمیت
- ماحولیاتی ٹیسٹ منصوبے کی خصوصیات کے مطابق (درجہ حرارت، نمی، کمپن)
انسٹالیشن اور جسامتیں
جماعتی خصوصیات
| ماڈل | A | B | C | E | F | a | b | D(φ) | d(φ) |
|---|---|---|---|---|---|---|---|---|---|
| LJK-100 | 214 | 190 | 141 | 50 | 188 | 152 | 184 | 102 | 9 |
| LJK-120 | 232 | 208 | 160 | 50 | 206 | 170 | 202 | 120 | 9 |
| LJK-140 | 275 | 255 | 178 | 71 | 245 | 200 | 255 | 145 | 9 |
| LJK-160 | 293 | 267 | 195 | 71 | 262 | 220 | 271 | 165 | 9 |
| LJK-180 | 317 | 290 | 255 | 71 | 302 | 260 | 297 | 187 | 9 |
| LJK-200 | 370 | 348 | 285 | 85 | 330 | 310 | 340 | 206 | 9 |
| LJK-240 | 410 | 383 | 315 | 79 | 383 | 336 | 390 | 246 | 10.5 |
نوٹ: تمام جسامتیں ملی میٹر (mm) میں ہیں۔ خصوصی انسٹالیشن کی ترتیبات کے لیے، حسب ضرورت جسامتی ڈرائنگز کے لیے ٹیکنیکل سپورٹ سے رابطہ کریں۔
انسٹالیشن کی ہدایات
بند کور ٹائپ انسٹالیشن (اگر لاگو ہو)
بند کور ٹرانسفارمرز کی کیبل بچھانے سے پہلے انسٹالیشن کی جانی چاہیے اور بجلی دینے سے پہلے پوزیشن کی تصدیق کی جانی چاہیے۔
اسپلٹ کور ٹائپ انسٹالیشن
اسپلٹ کور ٹرانسفارمرز بجلی والے یا بجلی سے خالی سرکٹس پر انسٹال کیے جا سکتے ہیں۔ انسٹالیشن کا طریقہ کار:
- K1 اور K2 ٹرمینلز کے درمیان جڑنے والی لنک کو ہٹا دیں
- فاسٹننگ اسکروز کھولیں اور ٹرانسفارمر کو اوپر اور نیچے کے دو حصوں میں الگ کریں
- ٹرانسفارمر کو کیبل بندل یا بسبار کے گرد رکھیں
- میٹنگ سطحوں کو صاف کریں اور زنگ لگنے سے بچاؤ کا مرہم لگائیں
- دونوں حصوں کو بالکل درست طریقے سے جوڑیں اور فاسٹننگ اسکروز کو مضبوطی سے کسیں
- K1-K2 جڑنے والی لنک دوبارہ لگا دیں
حفاظتی نوٹس
- جب پرائمری کنڈکٹر بجلی سے چل رہا ہو، تو سیکنڈری سرکٹ کبھی بھی کھلا نہ چھوڑیں
- معائنہ یا مرمت کے دوران، حفاظتی آلات کو ڈس کنیکٹ کرنے سے پہلے سیکنڈری ٹرمینلز کو شارٹ سرکٹ کر دیں
- حفاظتی ہم آہنگی کی ضروریات کے مطابق سیکنڈری سرکٹ کا ایک پوائنٹ قابل اعتماد طریقے سے زمین سے جوڑا جائے
- انسٹالیشن اور مرمت کا تمام کام مقامی بجلی کی حفاظتی ضوابط کے مطابق ہونا چاہیے
- انسولیشن، حرارت کی تشکیل، اور مرمت تک رسائی کے لیے مناسب کلیئرنس برقرار رکھا جائے
آرڈر کی معلومات
آرڈر دیتے وقت، سسٹم کی ضروریات اور حفاظتی ہم آہنگی کے مطابق مطلوبہ ترتیب کی وضاحت کریں۔ تکنیکی تصدیق کے لیے درج ذیل پیرامیٹرز واضح طور پر بتائے جائیں:
انتخاب کی رہنمائی
- وولٹیج لیول: سسٹم کا نامی وولٹیج (مثال کے طور پر، 0.4 kV ~ 66 kV)
- اپرچر ڈائیا میٹر: کیبل بندل کے سائز یا بسبار کی جسامت کی بنیاد پر (φ100 ~ φ240 mm)
- درستگی کا درجہ: حفاظتی ریلے کی ضروریات کے مطابق (مثال کے طور پر، 0.5, 1.0, 3.0)
- درجہ بند بُردن: منسلک ریلے کے بُردن اور وائرنگ کے نقصانات کی بنیاد پر (مثال کے طور پر، 5 VA, 10 VA, 15 VA)
- انسٹالیشن کی قسم: اسپلٹ کور یا بند کور (اگر خصوصی ماونٹنگ درکار ہو تو مخصوص کریں)
- آپریٹنگ ماحول: درجہ حرارت کی حد، نمی، بلندی، خصوصی ماحولیاتی حالات
- حسب ضرورت ضروریات: خصوصی اپرچر سائز، درستگی کے درجے، ماحولیاتی ایڈجسٹمنٹس، یا انسٹالیشن کی ترتیبات
انتخاب کا عمل:
- مناسب کلیئرنس کے ساتھ کیبل بندل یا بسبار کی جسامت کی بنیاد پر اپرچر ڈائیا میٹر طے کریں
- گراؤنڈ فالٹ پروٹیکشن کی حساسیت کی ضروریات کی بنیاد پر درستگی کا درجہ منتخب کریں
- منسلک حفاظتی ریلے کی خصوصیات اور وائرنگ کی امپیڈنس کی بنیاد پر درجہ بند بُردن کی تصدیق کریں
- ماحولیاتی مطابقت کی تصدیق کریں (درجہ حرارت کی حد، نمی، انسٹالیشن کی جگہ)
- فیکٹری کی تصدیق کے لیے خصوصی ضروریات (اگر کوئی ہو) مخصوص کریں
