JD6-35 35 kV tashqi oilali kuchlanish transformatori

Mahsulotga umumiy ko’rib chiqish

JD6-35 kuchlanish transformatori — 35 kV yuqori kuchlanishli tizimlar uchun tashqi, moyli, bir fazali o’lchash qurilmasi bo’lib, 35000/100 V nisbati bilan ishonchli kuchlanish transformatsiyasini ta’minlaydi. Moyli konstruktsiya uzluksiz yuqori yuklama ostida ishlash uchun ajoyib issiqlik tarqatishni ta’minlaydi, bu esa tashqi podstantsiyalar va issiqlik quvvati talab qilinadigan uzatish tarmoqlari uchun idealdir.

40,5/95/200 kV izolyatsiya darajasi va bir nechta aniqlik sinflari (0,2; 0,5; 1,0) bilan ishlab chiqilgan JD6-35 aniqlik darajasidan himoya talablarigacha bo’lgan barcha ehtiyojlarga javob beradi. To’liq yopiq moyli idish konstruktsiyasi moyning qarishini oldini oladi va xizmat muddatini uzaytiradi, shuningdek, W1 (II-daraja) va W2 (III-daraja) ifloslanishga chidamli darajalari o’rta va kuchli ifloslangan muhitlarda ishonchli ishlashni ta’minlaydi. Issiqlik chegaraviy quvvati 1000 VA og’ir yuklama sharoitida barqaror ishlashni ta’minlaydi.

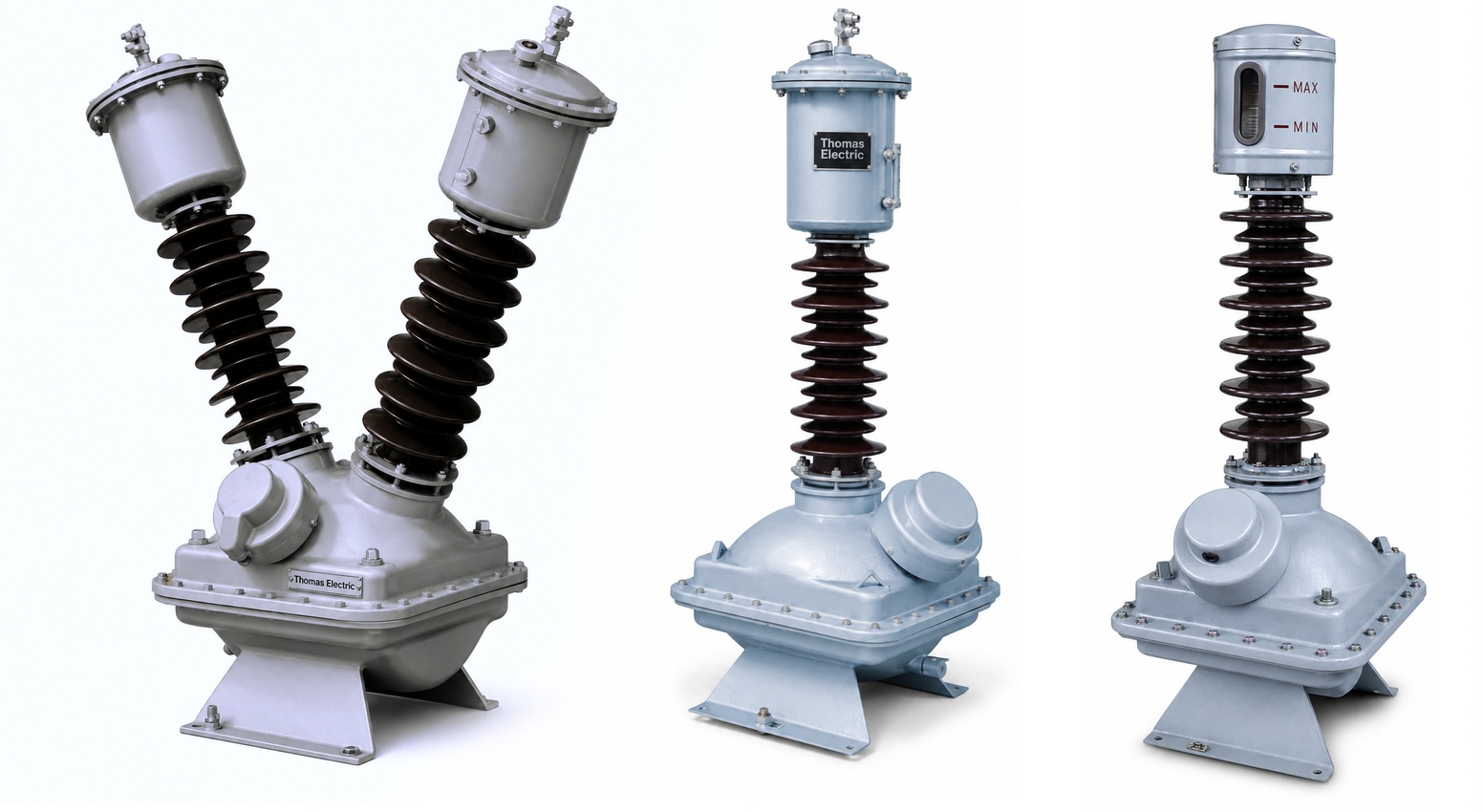

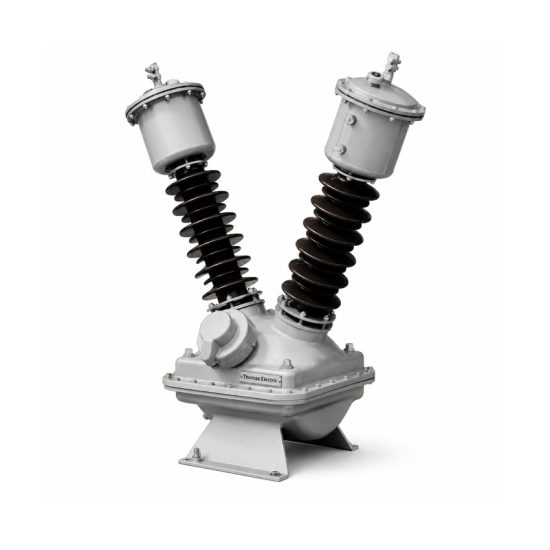

Mahsulot namoyishi

O’rnatish joyi

JD6-35 tashqi podstantsiyalarda, yuqori kuchlanishli kalit stansiyalarida va yaxshi issiqlik xususiyatlariga ega bo’lgan ishonchli kuchlanish o’lchash talab qilinadigan uzatish tarmoqlarida o’rnatiladi. Moyli izolyatsiya tizimi ajoyib issiqlik tarqatishni ta’minlaydi, bu esa harorat chegaralaridan oshmasdan yuqori yuklama darajasida uzluksiz ishlash imkonini beradi. To’liq yopiq moyli idish konstruktsiyasi moyning qarishini oldini oladi va xizmat muddatini uzaytiradi, texnik xizmat ko’rsatish ehtiyojini kamaytiradi. Odatiy o’rnatish beton poydevorga mos ravishda, to’g’ri yerlov bilan va texnik xizmat ko’rsatish hamda moy namunasi olish uchun kamida 600 mm bo’sh joy bilan amalga oshiriladi.

Asosiy qo’llanish sohalari

• Yuqori issiqlik quvvatini talab qiluvchi 35 kV tashqi podstantsiyalar
• Yuqori kuchlanishli uzatish liniyasida kuchlanishni kuzatish
• Uzluksiz og’ir yuklamali sanoat elektr ta’minoti tizimlari
• Qayta tiklanadigan energiya podstantsiyalari (shamol fermerlik xo’jaliklari, quyosh elektr stansiyalari)
• Tashqi taqsimlash tarmog’i bilan qishloq elektrlashtirish loyihalari
• Standart kuchlanish o’lchash talab qilinadigan kommunal tarmoqlar
• O’rta va kuchli ifloslangan muhitlarda qo’llash (W1/W2 darajalari)
• 1000 VA issiqlik chegaraviy quvvatini talab qiluvchi yuqori yuklama dasturlari

Qo’llash holatlari bo’yicha tadqiqotlar

Qo’llash holati 1: Yuqori yuklama ostidagi tashqi podstantsiyada kuchlanishni o’lchash
Kommunal xizmat ko’rsatuvchi tashkilotlar uzluksiz yuqori yuklama ostida ishlash talab qilinadigan 35 kV tashqi podstantsiyalarda JD6-35 moyli kuchlanish transformatorlarini qo’llaydi. Moyli izolyatsiya tizimi ajoyib issiqlik tarqatishni ta’minlaydi, bu esa transformatorning harorat chegaralaridan oshmasdan yuqori yuklama darajasida ishlashiga imkon beradi. 1000 VA issiqlik chegaraviy quvvati yuqori atrof-muhit haroratida (+50°C) ham og’ir yuklama sharoitida ishonchli ishlashni ta’minlaydi. To’liq yopiq moyli idish konstruktsiyasi moyning qarishini oldini oladi, xizmat muddatini uzaytiradi va ochiq turdagi konstruksiyalarga qaraganda texnik xizmat ko’rsatish ehtiyojini kamaytiradi.

Qo’llash holati 2: Qishloq elektrlashtirishda kuchlanishni kuzatish
Qishloq elektrlashtirish loyihalari turli atrof-muhit sharoitlariga ega tashqi taqsimlash tarmoqlarida ishonchli kuchlanish kuzatuvini talab qiladi. JD6-35 masofaviy hududlarda hisob-kitob va himoya dasturlari uchun aniq kuchlanish transformatsiyasini (35000/100 V) ta’minlaydi. Moyli konstruktsiya harorat o’zgarishlari, namlik va ifloslanish kabi qattiq tashqi sharoitlarga chidamli. W2 (III-daraja) ifloslanishga chidamli darajasi chang, ekin qoldiqlari va mavsumiy ifloslanish mavjud bo’lgan qishloq xo’jaligi muhitida ishonchli ishlashni ta’minlaydi. Mustahkam konstruktsiya va isbotlangan moyli texnologiya minimal texnik xizmat ko’rsatish bilan uzoq xizmat muddatini ta’minlaydi, bu esa xizmat ko’rsatish imkoniyati cheklangan masofaviy o’rnatishlar uchun muhimdir.

Qo’llashga mosligi

Quyidagilar uchun mos

• Tashqi 35 kV kuchlanishni o’lchash dasturlari
• Yuqori issiqlik quvvati talablari (1000 VA chegaraviy quvvat)
• Uzluksiz og’ir yuklama ostida ishlash
• Standart kuchlanish transformatsiyasi (35000/100 V nisbati)
• O’rta va kuchli ifloslangan muhitlar (W1/W2 darajalari)
• Ajoyib issiqlik tarqatish talab qilinadigan dasturlar
• Yuqori kuchlanishli uzatish va taqsimlash tarmoqlari
• 35 kV taqsimlash tizimiga ega sanoat korxonalari

Quyidagilar uchun tavsiya etilmaydi

• Ichki o’rnatish dasturlari (ichki foydalanish uchun mo’ljallangan modellardan foydalaning)
• Yerga ulanish nosozligini aniqlash dasturlari (qoldiq o’ramli JDX6-35 dan foydalaning)
• To’k o’lchash dasturlari (buning o’rniga tok transformatoridan foydalaning)
• 40,5 kV dan yuqori kuchlanishli tizimlar (yuqori kuchlanish sinfli modellardan foydalaning)
• Texnik xizmat ko’rsatishsiz ishlash talab qilinadigan dasturlar (epoksidli quyishli modellardan foydalaning)
• Joy cheklangan o’rnatishlar (moyli transformatorlar kattaroq)
• -5°C dan past ekstremal sovuq muhitlar (maxsus past haroratli modellardan foydalaning)

O’rnatish sharoitlari

• O’rnatish joyi: Tashqi podstantsiyalar, kalit stansiyalari yoki uzatish tarmoqlari
• Atrof-muhit harorati: -5°C dan +50°C gacha
• Dengiz sathidan balandligi: ≤ 1000 m (standart), undan yuqori balandlik buyurtma asosida mavjud
• Izolyatsiya: Moyli (ajoyib issiqlik tarqatish)
• Chastota: 50 Hz yoki 60 Hz
• Faza konfiguratsiyasi: Bir fazali (uch fazali tizimlar uchun uchta qurilma ishlatiladi)
• Ifloslanishga chidamli daraja: W1 (II-daraja) yoki W2 (III-daraja)
• Idish: To’liq yopiq moyli idish (moyning qarishini oldini oladi)
• Texnik xizmat ko’rsatish: Moy sifatini tekshirish va muhrni tekshirish muntazam ravishda talab qilinadi

Texnik parametrlar

JD6-35 seriyasi 35 kV tizimlari uchun tashqi, moyli, bir fazali kuchlanish transformatorlarini o’z ichiga oladi. Ishlatish harorati -5°C dan +50°C gacha, GB20840.3-2013 va IEC61869-3:2011 standartlariga mos keladi.

Eslatma 1: JD6-35 – hisob-kitob va himoya dasturlari uchun standart kuchlanish transformatsiyasi.

Eslatma 2: Ifloslanishga chidamli darajalar: W1 (II-daraja) o’rta ifloslanish uchun, W2 (III-daraja) kuchli ifloslanish uchun.

Eslatma 3: Nominal quvvat va uning mos keladigan aniqlik sinfi har bir transformator uchun faqat bitta variant.

Eslatma 4: Agar foydalanuvchining ma’lumotlari yuqoridagi doiralardan tashqariga chiqsa, ular ishlab chiqaruvchi va xaridor o’rtasidagi kelishuvga bog’liq bo’lishi mumkin.

O’rnatish

O’lchamlar haqida ma’lumot

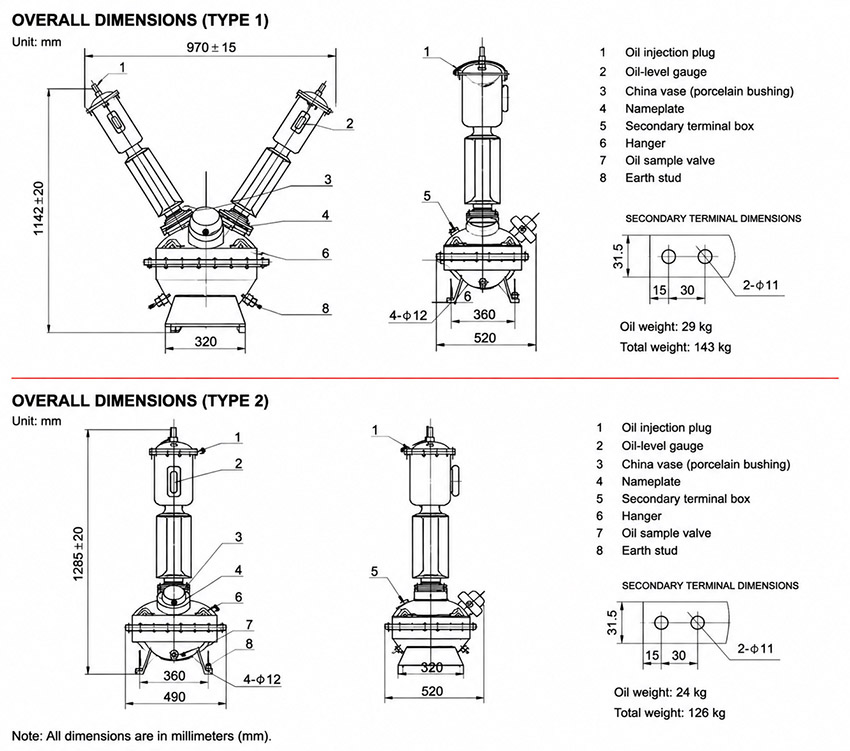

Umumiy o’lchamlar konfiguratsiyaga qarab farq qiladi. 1-tur (V-shakldagi ikki izolyatorli): Balandligi 1142±20 mm, Kengligi 970±15 mm, Og’irligi 143 kg (moy 29 kg). 2-tur (bitta vertikal izolyatorli): Balandligi 1285±20 mm, Kengligi 490 mm, Og’irligi 126 kg (moy 24 kg). Mahkamlash: Taglik plitasida 4×M12 mahkamlash boltlari. Bo’sh joy: Texnik xizmat ko’rsatish va moy namunasi olish uchun transformator atrofida kamida 600 mm bo’sh joy. Yuqori terminallar: M16 tirgakli yuqori kuchlanishli izolyatorlar. Ikkinchi darajali chiqish: Sim ulanishi uchun pastki terminal qutisi.

O’rnatish yo’riqnomalari

1. Poydevor: 126–143 kg og’irlikni ushlab turadigan tekis beton poydevorga o’rnating. Poydevor suv yig’ilishini oldini olish va moy namunasi olishni osonlashtirish uchun yerdan 150 mm yuqorida bo’lishi kerak. M12 ankerni poydevorga kamida 200 mm chuqurlikka mahkamlang.
2. Yerlov: Yerlov terminalini podstantsiya yerlov tarmog’iga kamida 50 mm² kesimli mis o’tkazgichi orqali ulang. Yerlov qarshiligi 4 om dan kam bo’lishi kerak. Transformator tagligi va ikkinchi darajali o’ramaning neytral nuqtasini yerlang.
3. Bo’sh joy: Texnik xizmat ko’rsatish, moy namunasi olish va ventilyatsiya uchun barcha tomonlarda kamida 600 mm bo’sh joy saqlang. Mahalliy elektr qoidalari bo’yicha tirik qismlardan yetarli masofa saqlang (odatda 35 kV uchun 400 mm).
4. Birinchi darajali ulanish: Birinchi darajali terminallarni (A, N) mos keladigan yuqori kuchlanishli o’tkazgichlar yoki magistral simlar orqali 35 kV elektr tizimiga ulang. Faza ketma-ketligi va moment spetsifikatsiyalariga (odatda M16 boltlar uchun 60 N·m) rioya qiling.
5. Ikkinchi darajali ulanish: Ikkinchi darajali terminallarni ulash sxemasi bo’yicha hisob-kitob qurilmalari, himoya relelari yoki kuzatish uskunalariga ulang. Elektromagnit aralashuvni kamaytirish uchun ikkinchi darajali zanjirlar uchun ekranlangan simlardan foydalaning. Mos ulanish va belgilashga ishonch hosil qiling.
6. Moy darajasini tekshirish: Quvvat berishdan oldin moy darajasini ko’rsatgich (agar mavjud bo’lsa) orqali tekshiring. Moy darajasi MIN va MAX belgilari orasida bo’lishi kerak. Agar moy darajasi past bo’lsa, moy to’ldirish tartibi bo’yicha ishlab chiqaruvchiga murojaat qiling.
7. Komissiya testlari: Quvvat berishdan oldin izolyatsiya qarshiligini (20°C da kamida 1000 MΩ), burilish nisbatini, polarlikni va moy dielektrik mustahkamligini (kamida 30 kV/2,5 mm) tekshiring. Barcha ulanishlarning mahkam va mos momentda ekanligini tekshiring.

Moyli izolyatsiya xususiyatlari

• Ajoyib issiqlik tarqatish: Moyli izolyatsiya ajoyib issiqlik tarqatishni ta’minlaydi, bu esa transformatorning harorat chegaralaridan oshmasdan yuqori yuklama darajasida ishlashiga imkon beradi. Moy tabiiy aylanadi, yadrodan va o’ramlardan issiqlikni tashqi idish devorlariga uzatadi, u yerda atrof-muhit havosiga tarqatiladi.
• Yuqori issiqlik quvvati: Moyli konstruktsiya yuqori issiqlik quvvatini (1000 VA issiqlik chegaraviy quvvati) ta’minlaydi, bu esa og’ir yuklama sharoitida uzluksiz ishlash imkonini beradi. Bu yuqori atrof-muhit haroratida transformatorlar issiqlik chegaralariga yaqin ishlashga majbur bo’ladigan dasturlar uchun muhimdir.
• To’liq yopiq konstruktsiya: To’liq yopiq moyli idish havo va namlik bilan aloqani kamaytirish orqali moyning qarishini oldini oladi. Bu moy xizmat muddatini uzaytiradi va ochiq turdagi konstruksiyalarga qaraganda texnik xizmat ko’rsatish ehtiyojini kamaytiradi. Yopiq konstruktsiya chang va ifloslanuvchi moddalardan ifloslanishni ham oldini oladi.
• Ajoyib dielektrik mustahkamlik: Transformator moyi o’ramlar orasida va o’ramlardan yerga qarab ishonchli izolyatsiyani ta’minlaydigan ajoyib dielektrik mustahkamlikka ega. Moy izolyatsiya tizimidagi barcha bo’shliqlar va teshiklarni to’ldiradi, bu esa elektr maydonining bir xil taqsimlanishini va qisman razryadlarni oldini oladi.
• Isbotlangan texnologiya: Moyli transformatorlar yuqori kuchlanishli dasturlarda bir asrdan ko’proq vaqt davomida ishlatilib kelmoqda, bu esa ishonchlilik va ishlash bo’yicha isbotlangan rekordga ega. Texnologiya yaxshi o’rganilgan va texnik xizmat ko’rsatish tartiblari standartlashtirilgan.

Standartlar

• GB20840.3-2013 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• IEC61869-3:2011 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• Xaridorning maxsus talablari buyurtma asosida mavjud

Tanlash bo’yicha yo’riqnoma

JD6-35 kuchlanish transformatorini tanlashda quyidagi omillarni hisobga oling:

• Aniqlik sinfi: Daromad hisob-kitobi uchun 0,2 ni, kuzatish dasturlari uchun 0,5 ni, umumiy o’lchash uchun 1,0 ni tanlang
• Yuklama talablari: Nominal quvvat ulangan yukka (hisob-kitob qurilmalari, relelar) mos kelishini ta’minlang, bu aniqlikni saqlash uchun zarur. Issiqlik chegaraviy quvvati 1000 VA
• Atrof-muhit sharoitlari: Atrof-muhit harorati (-5°C dan +50°C gacha), dengiz sathidan balandligi (≤1000 m standart) va ifloslanishga chidamli daraja (W1 o’rta, W2 kuchli ifloslanish uchun) o’rnatish muhitiga mos kelishini tekshiring
• Texnik xizmat ko’rsatish imkoniyati: Moyli transformatorlar moy sifatini muntazam tekshirish va muhrni tekshirishni talab qiladi. Bu sizning texnik xizmat ko’rsatish strategiyangiz va resurslaringizga mos kelishini ta’minlang
• Issiqlik xususiyatlari: Agar uzluksiz og’ir yuklama ostida ishlash uchun ajoyib issiqlik tarqatish talab qilinsa, moyli konstruktsiya epoksidli quyishli alternativlarga qaraganda yaxshi natija beradi
• Yerga ulanish nosozligini aniqlash: Agar yerga ulanish nosozligini aniqlash talab qilinsa, qoldiq kuchlanish o’ramli JDX6-35 modelini ko’rib chiqing

Buyurtma ma’lumotlari

JD6-35 kuchlanish transformatorini buyurtma qilishda quyidagilarni ko’rsating:

• Model: JD6-35
• Nominal kuchlanish nisbati: 35000/100 V
• Aniqlik sinfi va nominal quvvat (masalan, 0,2/75 VA, 0,5/150 VA, 1,0/250 VA)
• Ifloslanishga chidamli daraja: W1 (II-daraja) yoki W2 (III-daraja)
• Nominal chastota (50 Hz yoki 60 Hz)
• Kerakli miqdor
• Maxsus talablari yoki sozlash spetsifikatsiyalari
