JDZX9-35W 35 kV tashqi epoksidli quyishli kuchlanish transformatori

Mahsulotga umumiy ko’rib chiqish

JDZX9-35W kuchlanish transformatori — bu 35 kV yuqori kuchlanishli elektr tizimlari uchun mo’ljallangan, ifloslanishdan qo’shimcha himoya qiluvchi tashqi izolyatsiyali epoksidli bir fazali o’lchash qurilmasidir. Ushbu ilg’or kuchlanish transformatorining uzunlikdagi sirt bo’ylab yo’l (1327 mm) sanoat korxonalari atrofidagi kuchli ifloslangan muhitlarda, dengiz sohillarida tuzli havo sharoitida hamda namlik darajasi yuqori hududlarda ishonchli ishlashni ta’minlaydigan ajoyib ifloslanishga chidamlilik xususiyatiga ega. JDZX9-35W tashqi muhitdagi ifloslanish natijasida izolyatsiya qiyinchiliklari tug’iladigan joylarda kuchlanishni o’lchashning eng yaxshi yechimidir.

JDZX9-35W turli o’ram konfiguratsiyalari orqali moslashuvchan kuchlanish o’lchash yechimlarini taklif qiladi: asosiy hisob-kitob va himoya uchun uch o’ramli (Y/△ ulanishi) yoki ikkita sekundar chiqishli va mustahkamlangan zaxiralovchi qobiliyatga ega to’rt o’ramli (Y/Y/△ ulanishi). Turli aniqlik sinflari (0,2; 0,5; 1,0) aniq hisob-kitobdan tortib umumiy o’lchash talablari gacha bo’lgan barcha ehtiyojlarga javob beradi, issiqlik chegaraviy quvvati esa 600 VA gacha bo’lib, og’ir yuk ostida ham ishonchli ishlashni ta’minlaydi. Epoksidli izolyatsiya qurilish turi jihozning xizmat muddati davomida texnik xizmat ko’rsatishsiz ishlashini ta’minlaydi, shuning uchun moy tekshiruvi va germetiklikni nazorat qilish zarurati yo’q. Uzunlikdagi sirt bo’ylab yo’l (1327 mm) standart izolyatsiya qoplam flashover hodisasiga uchrashi mumkin bo’lgan kuchli ifloslangan muhitlarda ishonchli ishlashni ta’minlaydi. Keng ishlash harorati diapazoni (-5°C dan +50°C gacha) hamda GB20840.3-2013 va IEC61869-3:2011 standartlariga mos kelishi turli xil qo’llash sohalarida ishonchli ishlashni kafolatlaydi.

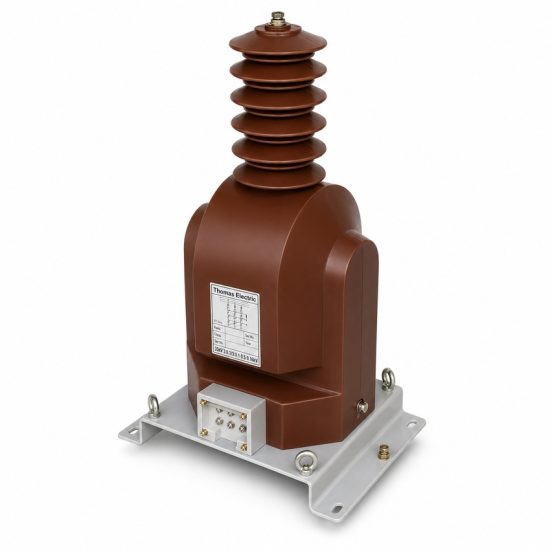

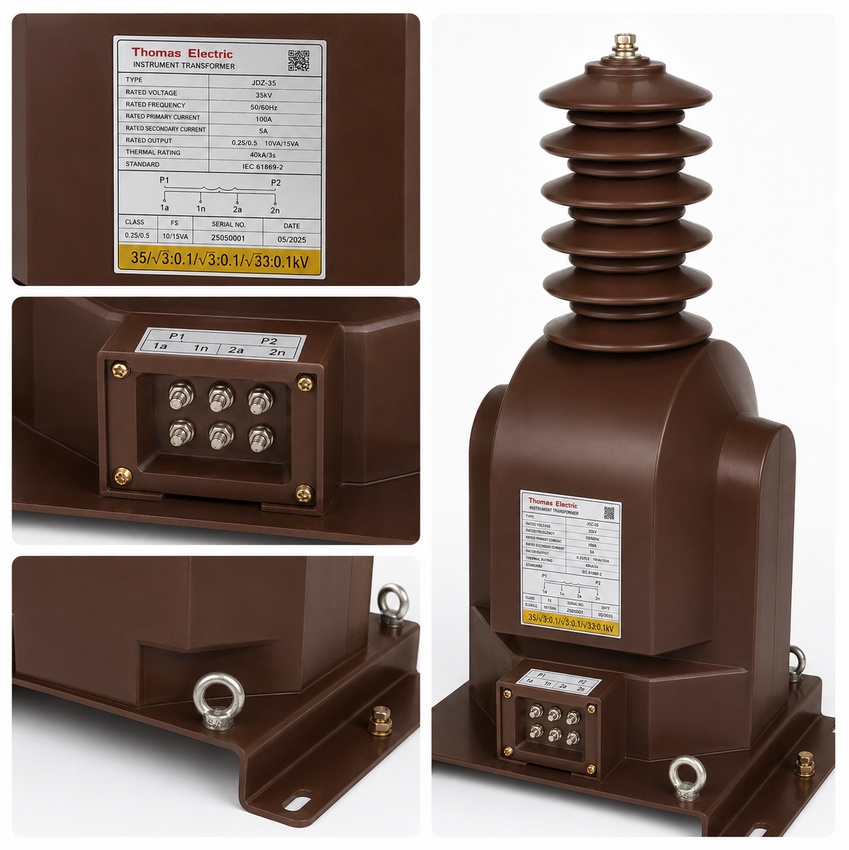

Mahsulot namoyishi

Qo’llash sohasi

JDZX9-35W tashqi muhitdagi kuchli ifloslanish sharoitida ishonchli kuchlanish o’lchash talab qilinadigan tashqi podstantsiyalarga, yuqori kuchlanishli kalit stansiyalariga hamda uzatish tarmoqlariga o’rnatiladi. Uzunlikdagi sirt bo’ylab yo’l (1327 mm) kimyoviy ifloslanish mavjud bo’lgan sanoat zonalari, tuzli havo bilan ifloslangan dengiz sohillari hamda namlik va chang to’planish darajasi yuqori hududlarda ishonchli ishlash uchun ajoyib ifloslanishga chidamlilikni ta’minlaydi. Epoksidli izolyatsiya tizimi quyosh nurlari (UV), namlik hamda ifloslanishga ajoyib chidamlilikka ega bo’lib, texnik xizmat ko’rsatishsiz uzoq muddat tashqi muhitda ishlash imkonini beradi. Odatiy o’rnatish beton poydevorga mos ravishda amalga oshiriladi, bunda yerga ulash hamda texnik xizmat ko’rsatish uchun yetarli bo’sh joy ajratilgan bo’ladi. Epoksidli qurilma quyosh nurlari, namlik hamda sanoat ifloslanishiga chidamli bo’lib, standart izolyatsiya qoplam flashover hodisasiga uchrashi mumkin bo’lgan qattiq muhit sharoitlarida foydalanish uchun idealdir.

Asosiy qo’llash sohalari

• Kuchli ifloslangan sanoat zonalaridagi 35 kV tashqi podstantsiyalar
• Tuzli havo bilan ifloslangan dengiz sohillaridagi elektr stansiyalari
• Namlik darajasi yuqori hududlardagi yuqori kuchlanishli uzatish tarmoqlari
• Kimyoviy ifloslanish mavjud bo’lgan kimyo korxonalari hamda neftni qayta ishlash zavodlari
• Chang bilan ifloslangan sement zavodlari hamda kon-metallurgiya korxonalari
• Texnik xizmat ko’rsatish resurslari cheklangan qishloq elektrlashtirish loyihalari
• Ifloslanishdan himoya maqsadida uzunlikdagi sirt bo’ylab yo’l (1327 mm) talab qilinadigan kommunal tarmoqlar
• Standart izolyatsiya qoplam ishlamay qolishi mumkin bo’lgan qattiq muhitdagi qo’llash sohalari

Qo’llash holatlari bo’yicha tadqiqotlar

Qo’llash holati 1: Tuzli havo bilan kuchli ifloslangan dengiz sohillaridagi podstantsiya
Dengiz sohillaridagi podstantsiyalar tuzli havo bilan kuchli ifloslanishga duch keladi, bu esa standart izolyatsiya tizimlarida flashover hodisasiga sabab bo’lishi mumkin. JDZX9-35W uzunlikdagi sirt bo’ylab yo’l (1327 mm) orqali ajoyib ifloslanishdan himoya qiladi, bu esa tuz to’planishini hamda flashover hodisasini oldini oladi. Epoksidli izolyatsiya tizimi namlikka to’liq to’siq hamda ifloslanishga chidamlilikni ta’minlab, tuz ifloslanishidan vujudga keladigan buzilishlarni oldini oladi. Moyli transformatorlar periodik germetiklikni tekshirish hamda moy analizini talab qilsa-da, epoksidli qurilma xizmat muddati davomida texnik xizmat ko’rsatishsiz barqaror izolyatsiya xususiyatlarini saqlaydi. Uzunlikdagi sirt bo’ylab yo’l nam sharoitda ham standart izolyatsiya qoplam flashover hodisasiga uchrashi mumkin bo’lgan tuzli havo bilan kuchli ifloslangan hududlarda ham ishonchli ishlashni ta’minlaydi.

Qo’llash holati 2: Kimyoviy ifloslanish mavjud bo’lgan sanoat zonasi
Kimyo korxonalari hamda neftni qayta ishlash zavodlari havo orqali tarqaladigan kimyoviy ifloslantiruvchi moddalarni chiqaradi, bu esa standart izolyatsiya materiallarini buzib yuborishi hamda flashover hodisasiga sabab bo’lishi mumkin. JDZX9-35W epoksidli izolyatsiyaga ega bo’lib, serni, xlor hamda boshqa sanoat ifloslantiruvchilar ta’siriga chidamli, shuning uchun buzilmaydi. Uzunlikdagi sirt bo’ylab yo’l (1327 mm) ifloslanish to’planishiga qarshi qo’shimcha himoya ta’minlaydi, shu tariqa kuchli ifloslangan muhitlarda ishonchli kuchlanish o’lchashni ta’minlaydi. Texnik xizmat ko’rsatishsiz dizayn periodik tozalash yoki izolyatsiya tekshiruvini talab qilmaydi, bu esa operatsion xarajatlarni kamaytirib, jihozning xizmat muddati davomida ishonchli ishlashini ta’minlaydi.

Qo’llash mosligi

Quyidagilarga mos keladi

• Kuchli ifloslangan muhitlarda tashqi 35 kV kuchlanishni o’lchash
• Tuzli havo bilan ifloslangan dengiz sohillari
• Kimyoviy ifloslanish mavjud bo’lgan sanoat zonalari
• Uzunlikdagi sirt bo’ylab yo’l (1327 mm) talab qilinadigan qo’llash sohalari
• Texnik xizmat ko’rsatishsiz ishlash talabi (moy tekshiruvi kerak emas)
• Quyosh nurlari (UV) ta’sirida bo’ladigan qattiq muhitdagi o’rnatish
• Namlik darajasi yuqori yoki suv to’planish ehtimoli bor joylar
• Texnik xizmat ko’rsatish resurslari cheklangan qishloq elektrlashtirish loyihalari

Quyidagilarga tavsiya etilmaydi

• Ichki o’rnatish qo’llash sohalari (ichki foydalanish uchun JDZ9-35Q kabi modellardan foydalaning)
• Oqim o’lchash qo’llash sohalari (buning o’rniga tok transformatoridan foydalaning)
• 40,5 kV dan yuqori kuchlanishli tizimlar (yuqori kuchlanish sinfi modellaridan foydalaning)
• Juda yuqori issiqlik quvvatini (>600 VA) talab qiluvchi qo’llash sohalari
• -5°C dan past ekstremal sovuq muhitlar (maxsus past haroratli modellardan foydalaning)
• Bitta qurilmada uch fazali o’lchash (uchta alohida bir fazali qurilmalardan foydalaning)

O’rnatish sharoitlari

• O’rnatish joyi: Tashqi podstantsiyalar, kalit stansiyalari yoki uzatish tarmoqlari
• Atrof-muhit harorati: -5°C dan +50°C gacha
• Dengiz sathidan balandlik: ≤ 1000 m (standart), undan yuqori balandlik buyurtma asosida mavjud
• Izolyatsiya: Epoksidli (texnik xizmat ko’rsatishsiz)
• Chastota: 50 Hz yoki 60 Hz
• Faza konfiguratsiyasi: Bir fazali (uch fazali tizimlar uchun uchta qurilmadan foydalaning)
• Uzunlikdagi sirt bo’ylab yo’l: 1327 mm (ifloslanishdan himoya maqsadida kengaytirilgan)
• Ifloslanish darajasi: III–IV-daraja (kuchli ifloslangan sanoat hamda dengiz sohillari uchun mos)
• Quyosh nurlari (UV) chidamliligi: Ajoyib (epoksid smola UV himoyasini ta’minlaydi)
• Namlikdan himoya: To’liq namlik to’sig’i (epoksid qurilma)
• Texnik xizmat ko’rsatish: Minimal (moy tekshiruvi yoki germetiklikni nazorat qilish talab qilinmaydi)

Texnik parametrlar

JDZX9-35W seriyasi uzunlikdagi sirt bo’ylab yo’liga ega bo’lgan 35 kV tizimlar uchun tashqi epoksidli bir fazali kuchlanish transformatorlarini o’z ichiga oladi. Ishlash harorati -5°C dan +50°C gacha, GB20840.3-2013 hamda IEC61869-3:2011 standartlariga mos keladi.

Eslatma 1: Uch o’ramli konfiguratsiya (35/√3 / 0.1/√3 / 0.1/3) – hisob-kitob, himoya hamda yerga ulanishdagi nosimmetriyani aniqlash uchun standart Y/△ ulanishi.

Eslatma 2: To’rt o’ramli konfiguratsiya (35/√3 / 0.1/√3 / 0.1/√3 / 0.1/3) – alohida hisob-kitob hamda himoya zanjirlari uchun ikkita sekundar chiqishli kengaytirilgan konfiguratsiya.

Eslatma 3: Nominal quvvat hamda unga mos keluvchi aniqlik sinfi har bir transformator uchun faqat bitta variantda beriladi.

Eslatma 4: Agar foydalanuvchi ma’lumotlari yuqoridagi doiradan tashqari bo’lsa, ular ishlab chiqaruvchi hamda xaridor o’rtasidagi kelishuvga bog’liq bo’ladi.

O’rnatish

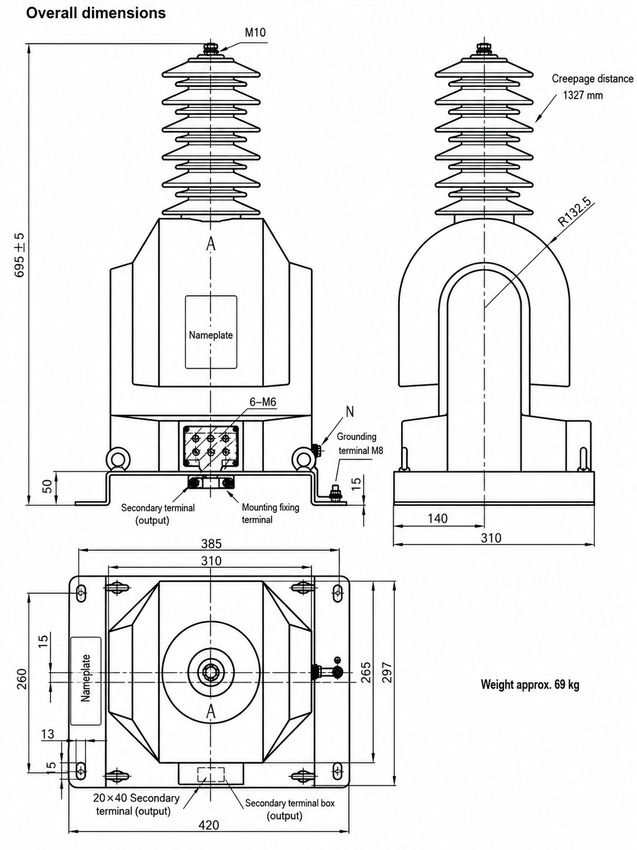

O’lchamlar haqida ma’lumot

Umumiy o’lchamlar: Balandligi 695±5 mm, taglik eni 385 mm, taglik chuqurligi 310 mm. Og’irligi: taxminan 69 kg. O’rnatish: Taglik plastinkasida 6×M6 o’rnatish boltlari. Bo’sh joy: Texnik xizmat ko’rsatish uchun transformator atrofida minimal 500 mm. Yuqori terminal: M10 bolti. Ikkinchi darajali chiqish: Kabellar ulanishi uchun 20×40 mm chiqish teshigi. Uzunlikdagi sirt bo’ylab yo’l: Ifloslanishdan himoya maqsadida kengaytirilgan 1327 mm.

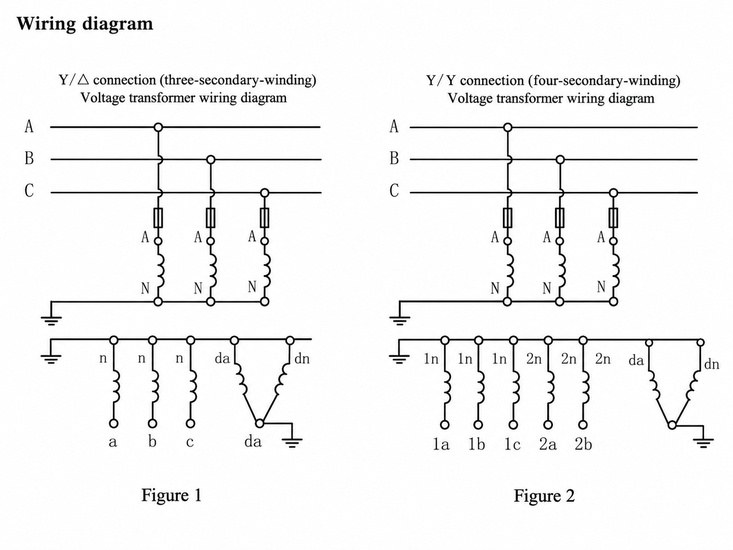

Ulanish sxemasi

Uch o’ramli: Birlamchi terminal A, B, C yulduz konfiguratsiyasida N neytralga ulanadi. Ikkinchi darajali chiqishlar a, b, c hisob-kitob uchun (yulduz ulanishi), da/dn ochiq delta yerga ulanishdagi nosimmetriyani aniqlash uchun. To’rt o’ramli: Qo’shimcha ikkinchi darajali chiqishlar 2a, 2b, 2c himoya zanjiri uchun alohida neytral 2n bilan.

O’rnatish bo’yicha ko’rsatmalar

1. Poydevor: 69 kg og’irlikni ushlab turadigan tekis beton poydevorga o’rnating. Poydevor suv to’planishini oldini olish uchun yerdan 100 mm yuqorida bo’lishi kerak. M6 ankerni poydevorga minimal 150 mm chuqurlikka mahkamlang.
2. Yerga ulash: Yerga ulash terminalini (M8) podstantsiya yerga ulash tarmog’iga minimal 35 mm² kesimli mis o’tkazgich orqali ulang. Yerga ulash qarshiligi 4 ommdan kam bo’lishi kerak.
3. Bo’sh joy: Texnik xizmat ko’rsatish hamda ventilyatsiya uchun barcha tomonlarda minimal 500 mm bo’sh joy qoldiring. Mahalliy elektr qoidalari bo’yicha tirik qismlardan yetarli masofa qoldiring (odatda 35 kV uchun 400 mm).
4. Birlamchi ulanish: Birlamchi terminal (A, B, C) ni 35 kV elektr tizimiga mos yuqori kuchlanishli o’tkazgichlar yoki magistral shinalar orqali ulang. Faza ketma-ketligi hamda moment spetsifikatsiyalari (odatda M10 boltlar uchun 40 N·m) to’g’ri bo’lishini ta’minlang.
5. Ikkinchi darajali ulanish: Ikkinchi darajali terminalni ulanish sxemasiga muvofiq hisob-kitob qurilmalari, himoya relelari yoki kuzatish uskunalari bilan ulang. Elektromagnit aralashuvni kamaytirish uchun ikkinchi darajali zanjirlar uchun ekranlangan kabeldan foydalaning. To’g’ri ulash hamda belgilashni ta’minlang.
6. Nazorat: Quvvat berishdan oldin epoksidli qurilmaning jismida jismoniy shikastlanish yoki ifloslanish mavjudligini tekshiring. Izolyatsiya xususiyatlarini hamda uzunlikdagi sirt bo’ylab yo’l samaradorligini saqlash uchun sirtini kerak bo’lsa tozalang.
7. Ishga tushirish sinovlari: Quvvat berishdan oldin izolyatsiya qarshiligini (20°C da minimal 1000 MΩ), burilish nisbatini hamda polarlikni sinab ko’ring. Barcha ulanishlarning mahkam hamda to’g’ri momentda ekanligini tekshiring.

Uzunlikdagi sirt bo’ylab yo’l xususiyatlari

• Ifloslanishdan himoya: Uzunlikdagi sirt bo’ylab yo’l (1327 mm) kuchli ifloslangan muhitlarda ishonchli ishlash uchun ajoyib ifloslanishga chidamlilikni ta’minlaydi. Uzunroq sirt bo’ylab yo’l nam sharoitda ham ifloslanish izolyatsiya sirtiga to’plansa ham flashover hodisasini oldini oladi.
• Dengiz sohillari muhitidagi ishlash: Uzunlikdagi sirt bo’ylab yo’l tuzli havo ifloslanishining flashover hodisasiga sabab bo’lishini oldini oladi, bu esa tuz to’planishi izolyatsiya sirtiga yopishib qoladigan dengiz sohillaridagi podstantsiyalarda ishonchli kuchlanish o’lchashni ta’minlaydi.
• Sanoat ifloslanishiga chidamlilik: Kimyo korxonalari, sement zavodlari hamda kon-metallurgiya korxonalari havo orqali tarqaladigan ifloslantiruvchi moddalarni chiqaradi, bu esa standart izolyatsiyani buzib yuborishi mumkin. Uzunlikdagi sirt bo’ylab yo’l ifloslanish to’planishiga qarshi qo’shimcha himoya ta’minlaydi, shu tariqa kuchli ifloslangan muhitlarda izolyatsiya xususiyatlarini saqlaydi.
• Texnik xizmat ko’rsatishsiz ishlash: Uzunlikdagi sirt bo’ylab yo’li mavjud epoksidli qurilma periodik tozalash yoki izolyatsiya tekshiruvini talab qilmaydi. Qattiq izolyatsiya tizimi jihozning xizmat muddati davomida texnik xizmat ko’rsatishsiz barqaror ishlashni ta’minlaydi.
• Xavfsizlikni oshirish: Uzunlikdagi sirt bo’ylab yo’l g’ayritabiiy ishlash sharoitlarida flashover hodisasiga qarshi qo’shimcha xavfsizlik marjini ta’minlaydi, shu tariqa qattiq atrof-muhit sharoitlarida ham ishonchli kuchlanish o’lchash hamda himoya tizimi ishlashini ta’minlaydi.

Standartlar

• GB20840.3-2013 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• IEC61869-3:2011 (O’lchov transformatorlari – 3-qism: Induktiv kuchlanish transformatorlari)
• Mijozning maxsus talablari buyurtma asosida mavjud

Tanlov bo’yicha qo’llanma

JDZX9-35W kuchlanish transformatorini tanlashda quyidagi omillarni hisobga oling:

• Atrof-muhit ifloslanish darajasi: Ifloslanishdan himoya maqsadida uzunlikdagi sirt bo’ylab yo’l (1327 mm) talab qilinadigan kuchli ifloslangan muhitlar (III–IV-daraja) uchun JDZX9-35W ni tanlang
• O’ram konfiguratsiyasi: Asosiy hisob-kitob hamda himoya uchun uch o’ramli (Y/△) yoki ikkita sekundar chiqishli hamda mustahkamlangan zaxiralovchi qobiliyatga ega to’rt o’ramli (Y/Y/△) ni tanlang
• Aniqlik sinfi: Daromad hisob-kitobi uchun 0,2-ni, kuzatish qo’llash sohalari uchun 0,5-ni, umumiy o’lchash uchun 1,0-ni, himoya qo’llash sohalari uchun 6P(3P) ni tanlang
• Yuk talablari: Aniqlikni saqlash uchun nominal quvvat ulangan yukka (hisob-kitob qurilmalari, relelar) mos kelishini ta’minlang. Issiqlik chegaraviy quvvati ikkala konfiguratsiya uchun ham 600 VA
• Atrof-muhit sharoitlari: Atrof-muhit harorati (-5°C dan +50°C gacha), dengiz sathidan balandlik (≤1000 m standart) hamda ifloslanish darajasi o’rnatish muhitiga mos kelishini tekshiring
• Texnik xizmat ko’rsatish qobiliyati: Epoksidli transformatorlar minimal texnik xizmat ko’rsatishni (moy tekshiruvi kerak emas) talab qiladi. Buni texnik xizmat ko’rsatish strategiyangizga moslashtiring
• Uzunlikdagi sirt bo’ylab yo’l talablari: Kuchli ifloslangan muhitlar uchun 1327 mm uzunlikdagi sirt bo’ylab yo’l ifloslanishdan himoya talablaringizga javob berishini tekshiring

Buyurtma ma’lumotlari

JDZX9-35W kuchlanish transformatorini buyurtma qilishda quyidagilarni ko’rsating:

• Model: JDZX9-35W
• O’ram konfiguratsiyasi: Uch o’ramli yoki To’rt o’ramli
• Nominal kuchlanish nisbati (masalan, 35/√3 / 0.1/√3 / 0.1/3 kV)
• Aniqlik sinfi hamda nominal quvvat (masalan, 0.2/6P(3P), 45/100 VA)
• Nominal chastota (50 Hz yoki 60 Hz)
• Kerakli miqdor
• Maxsus talablar yoki sozlash spetsifikatsiyalari
