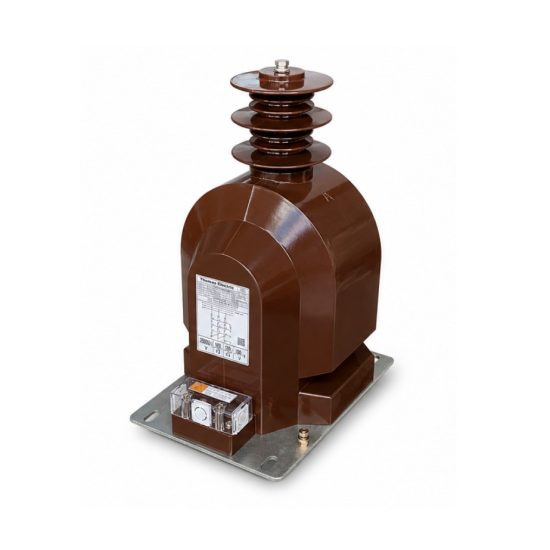

Mahsulotga umumiy ko’rib chiqish
JDZX(F)9-35Q kuchlanish transformatori — 35 kV o’rta kuchlanishli taqsimlash tizimlari uchun mo’ljallangan, epoksi smola bilan quyilgan bir fazali o’lchash qurilmasidir. Ushbu ilg’or kuchlanish transformatori epoksi smola izolyatsiya texnologiyasiga ega bo’lib, yopiq hududlarda ishonchli ishlashni ta’minlovchi ajoyib dielektrik mustahkamlik va texnik xizmat ko’rsatishni talab qilmaydigan ishlashni ta’minlaydi.
JDZX(F)9-35Q seriyasi energiya hisoblagichlari, kuchlanish nazorati hamda rele himoyasi dasturlari uchun aniq kuchlanish o’lchash imkonini beradi. U turli aniqlik sinflariga (0,2; 0,5; 1,0; 3P/6P) va moslashuvchan o’ram konfiguratsiyalariga ega. Ikki model mavjud: Y/△ ulanishli uch o’ramli JDZX9-35Q va Y/Y/△ ulanishli to’rt o’ramli JDZXF9-35Q. Epoksi smola bilan quyish izolyatsiya samarasini yaxshilaydi hamda issiqlik chegaraviy quvvati 600 VA gacha yetadi. Og’irligi 58 kg bo’lgan ixcham dizayn o’rnatishni soddalashtiradi va tayanch konstruksiyaga qo’yiladigan talablarni kamaytiradi.

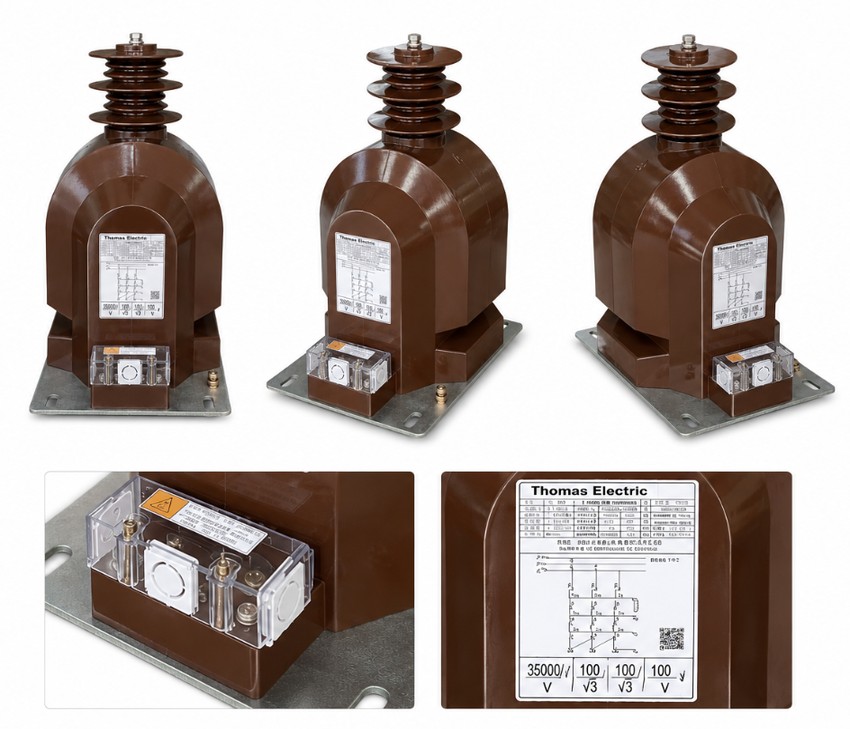

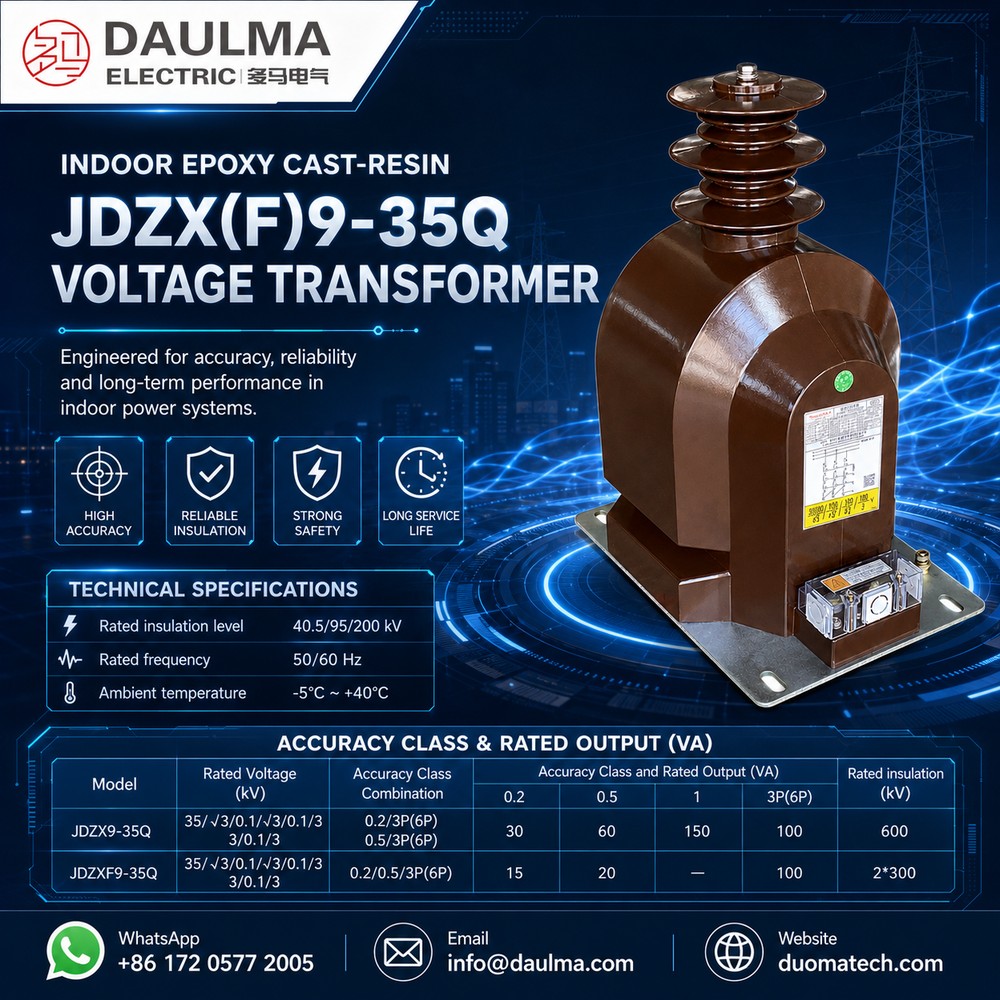

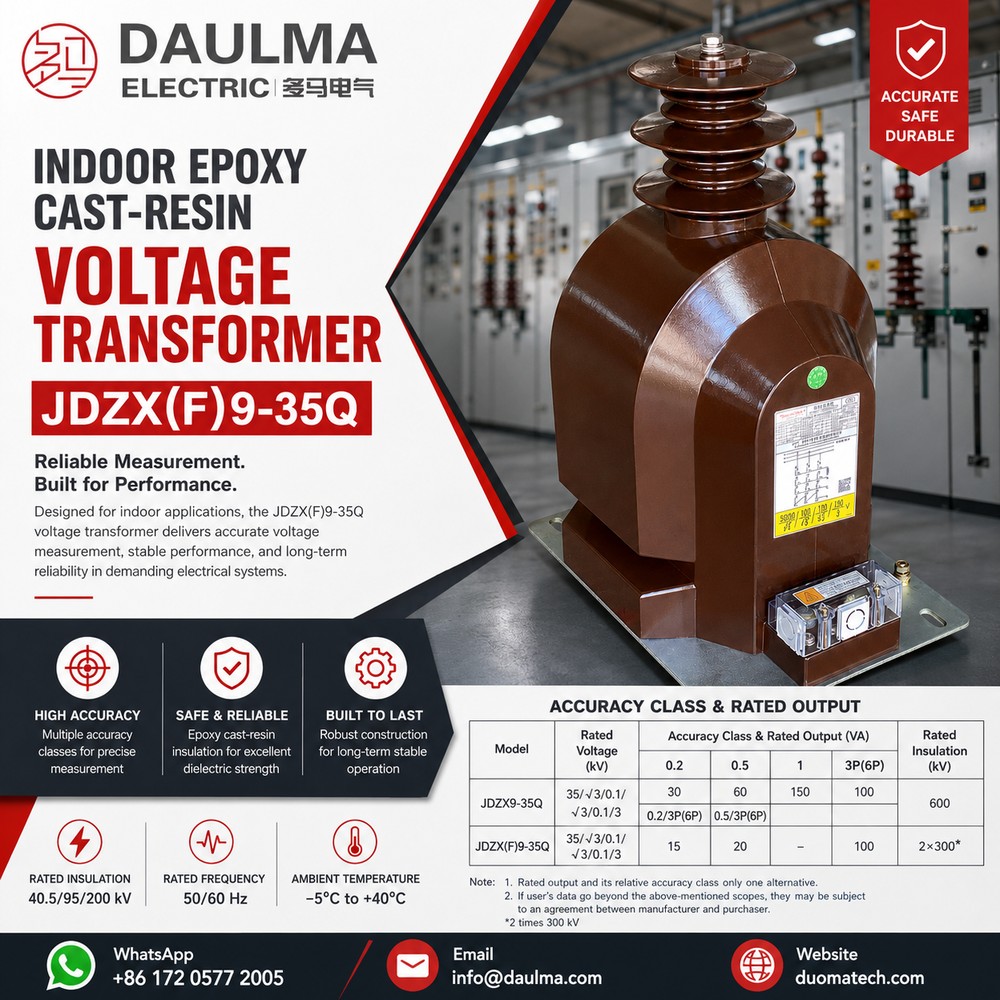

Mahsulot namoyishi
Qo’llash sohasi
JDZX(F)9-35Q – yopiq hududlarda ishonchli bir fazali kuchlanish o’lchash talab qilinadigan kommutatsion apparatlarda, transformator podstantsiyalari hamda taqsimlash tarmoqlarida o’rnatiladi. Epoksi smola izolyatsiyasi namlikka chidamlilik hamda UV-nurlardan himoya qilish xususiyatlariga ega bo’lib, yopiq hududlarda uzoq muddat ishlashni ta’minlaydi. Odatda uchta qurilma uch fazali sxemada ulanadi: birlamchi va ikkilamchi o’ramlar yulduzcha ulanishda, qolgan kuchlanish o’rami esa ochiq delta ulanishda yer xatosini aniqlash uchun foydalaniladi.
Asosiy qo’llash sohalari
- 35 kV yopiq hududli taqsimlash tarmoqlari
- Yer xatosini aniqlash funksiyasi kerak bo’ladigan transformator podstantsiyalari
- O’rta kuchlanishli elektr ta’minoti mavjud bo’lgan sanoat korxonalari
- Energiya hisoblash dasturlari
- Kuchlanish nazorati hamda rele himoyasi
- Yopiq hududli elektr taqsimlash tizimlari
Qo’llash misollarini o’rganish
Qo’llash holati 1: Transformator podstantsiyasida yer xatosini aniqlash orqali kuchlanishni o’lchash
Elektr ta’minot tashkilotlari energiya hisoblagichlari hamda yer xatosidan himoya qilish uchun 35 kV yopiq hududli transformator podstantsiyalarida uchta JDZX9-35Q epoksi smola kuchlanish transformatorlaridan foydalanadi. Y/△ ulanishli uch o’ramli konfiguratsiya himoya relelari hamda hisoblagich qurilmalari uchun aniq kuchlanish signallarini ta’minlaydi, ochiq delta ulanishli qolgan kuchlanish o’rami esa ishonchli yer xatosini aniqlash imkonini beradi. Epoksi smola izolyatsiyasi 40,5/95/200 kV izolyatsiya darajasida yopiq hududlarda ishonchli ishlash hamda texnik xizmat ko’rsatishni talab qilmaydigan ishlashni ta’minlaydi.
Qo’llash holati 2: Sanoat korxonalari uchun moslashuvchanlikni oshirgan o’rta kuchlanishli hisoblash
35 kV kirish kuchlanishiga ega bo’lgan sanoat korxonalari energiya boshqaruvi hamda himoya muvozanati uchun aniq kuchlanish o’lchashni talab qiladi. JDZXF9-35Q – ikkita ikkilamchi chiqishga ega bo’lgan Y/Y/△ to’rt o’ramli konfiguratsiyani taklif qiladi, bu muhim dasturlar uchun tizimning moslashuvchanligi hamda zaxira qobiliyatini oshiradi. Turli aniqlik sinflari (0,2; 0,5; 3P/6P) turli o’lchash talablarini qondiradi, 2×300 VA issiqlik chegaraviy quvvati esa turli yuklama sharoitlarida ishlash imkonini beradi.
Qo’llash mosligi
Quyidagilar uchun mos:
- Yopiq hududlarda 35 kV kuchlanishni o’lchash
- Yer xatosini aniqlash talabi bor transformator podstantsiyalari
- O’rta kuchlanishli elektr ta’minoti mavjud bo’lgan sanoat korxonalari
- Kuchlanish nazorati dasturlari
- Rele himoya tizimlari
- Texnik xizmat ko’rsatishni talab qilmaydigan muhitlar
Quyidagilar uchun tavsiya etilmaydi:
- Tashqi o’rnatish dasturlari (tashqi foydalanish uchun maxsus modellardan foydalaning)
- Tok o’lchash dasturlari (buning o’rniga tok transformatoridan foydalaning)
- 40,5 kV dan yuqori kuchlanishli tizimlar (yuqori kuchlanish sinfli modellardan foydalaning)
- Bitta qurilmada uch fazali o’lchash talab qilinadigan dasturlar
O’rnatish shartlari
- O’rnatish joyi: Yopiq hududli kommutatsion apparatlar, transformator podstantsiyalari yoki taqsimlash nuqtalari
- Atrof-muhit harorati: -5°C dan +40°C gacha
- Dengiz sathidan balandlik: ≤ 1000 m (standart), undan yuqori balandlik buyurtma asosida mavjud
- Izolyatsiya: Epoksi smola bilan quyilgan
- Chastota: 50 Hz yoki 60 Hz
- Ulanish: Bir fazali (uch fazali tizim uchun uchta qurilma)
- Texnik xizmat ko’rsatish: Minimal texnik xizmat ko’rsatish talab qilinadi (epoksi smola dizayni)
Texnik parametrlar
JDZX(F)9-35Q seriyasi 35 kV tizimlari uchun mo’ljallangan yopiq hududli epoksi smola bilan quyilgan bir fazali kuchlanish transformatorlarini o’z ichiga oladi. Ishlatish harorati -5°C dan +40°C gacha, GB20840.1.3 hamda IEC61869-1.3 standartlariga mos keladi.
VT ma’lumotlari – JDZX9-35Q (uch o’ramli, Y/△)
| Nominal kuchlanish (kV) |
Aniqlik sinfi & Nominal quvvat (VA) |
Issiqlik chegaraviy quvvati (VA) |
Izolyatsiya darajasi (kV) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/3 | 0.2/3P(6P): 30/100 0.5/3P(6P): 60/100 1.0/3P(6P): 150/100 |
600 | 40.5/95/200 |
VT ma’lumotlari – JDZXF9-35Q (to’rt o’ramli, Y/Y/△)
| Nominal kuchlanish (kV) |
Aniqlik sinfi & Nominal quvvat (VA) |
Issiqlik chegaraviy quvvati (VA) |
Izolyatsiya darajasi (kV) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.5/3P(6P): 15/20/100 | 2×300 | 40.5/95/200 |
O’rnatish
O’lchovlarga havola

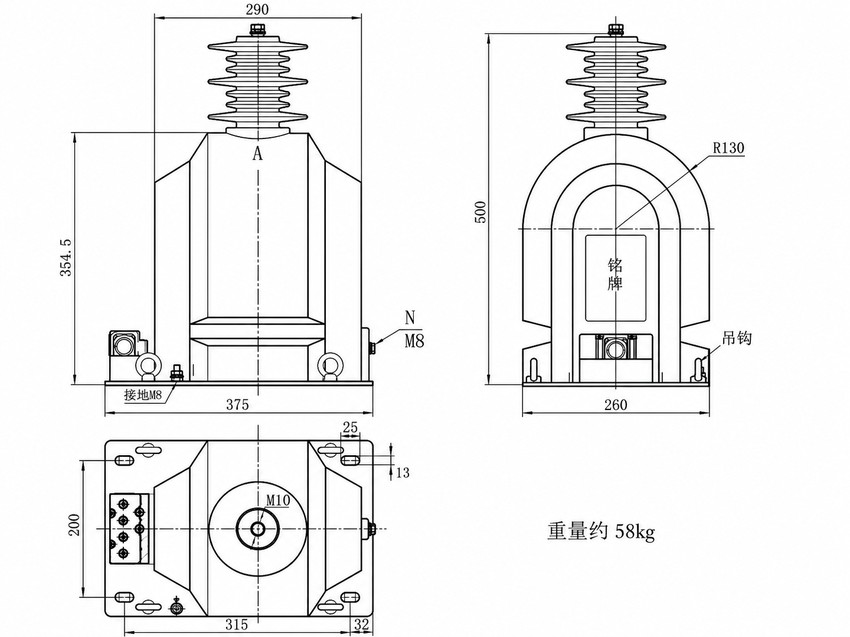

| Ko’rinish | Asosiy o’lchamlar |
Qo’llash eslatmasi |
|---|---|---|
| Old tomondan | Balandligi 354,5 mm; Yuqori kengligi 290 mm; Taglik kengligi 375 mm | Yerga ulash terminali M8 |
| Yon tomondan | Umumiy balandligi 500 mm; Taglik kengligi 260 mm; Radius R130 | Plakatka, osish uchun qo’lqop |
| Yuqoridan | Taglik plitasi 315 mm x 200 mm | Terminal tartibi |
Og’irligi: Taxminan 58 kg

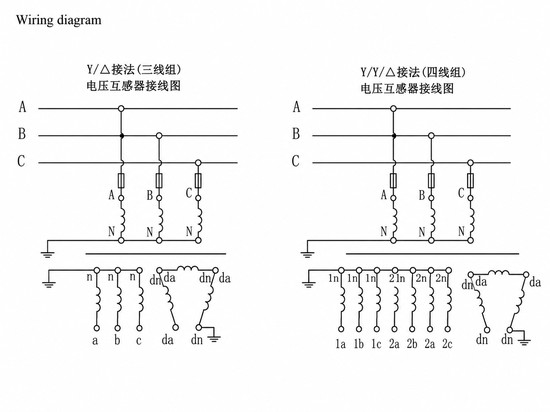

Ulanish sxemasi
O’rnatish yo’riqnomalari
- Uch fazali o’lchash uchun yopiq hududli kommutatsion apparat yoki transformator podstantsiyasida uchta qurilmalarni o’rnating
- Birlamchi o’ramlarni neytrali yerga ulangan yulduzcha sxemasida ulang
- Ikkilamchi o’ramlarni o’lchash hamda himoya uchun yulduzcha sxemasida ulang
- Qolgan kuchlanish o’ramlarini yer xatosini aniqlash uchun ochiq delta sxemasida ulang
- Barcha ikkilamchi zanjirlarning yerga ulanganligiga ishonch hosil qiling
- Qurilmani ishga tushirishdan oldin kuchlanish nisbati tizim talablari bilan mos kelishini tekshiring
- Quvvat berishdan oldin izolyatsiya qarshiligini tekshiring
Epoksi smola xususiyatlari
JDZX(F)9-35Q quyidagi ilg’or epoksi smola texnologiyalarini o’z ichiga oladi:
- Yopiq hududlarda ishlash uchun ajoyib namlikka chidamlilik
- Uzoq muddat ishlash uchun UV-nurlardan himoya
- 40,5/95/200 kV darajasida ajoyib izolyatsiya samaradorligi
- Davriy tekshiruvlarni bekor qiluvchi texnik xizmat ko’rsatishni talab qilmaydigan konstruksiya
Standartlar
JDZX(F)9-35Q epoksi smola kuchlanish transformatori kuchlanish transformatorlari uchun GB20840.1.3 hamda IEC61869-1.3 standartlariga mos keladi, bu esa o’rta kuchlanishli o’lchash dasturlari uchun Xitoy hamda xalqaro standartlar bilan mosligini ta’minlaydi.
Tanlash bo’yicha yo’riqnoma
Tizim kuchlanishiga ko’ra tanlang: JDZX(F)9-35Q – 40,5/95/200 kV izolyatsiya darajasiga ega bo’lgan 35 kV tizimlari uchun mo’ljallangan.
Modelga ko’ra tanlang: Uch o’ramli dasturlar uchun JDZX9-35Q yoki moslashuvchanligi yaxshiroq bo’lgan to’rt o’ramli dasturlar uchun JDZXF9-35Q ni tanlang.
Aniqlik sinfiga ko’ra tanlang: Yuqori aniqlikli hisoblash uchun 0,2; oddiy hisoblash uchun 0,5; umumiy o’lchash uchun 1,0 yoki himoya dasturlari uchun 3P/6P dan foydalaning.
Nominal quvvatga ko’ra tanlang: Ulash yuklamasi talablariga qarab nominal quvvatni (15–150 VA) tanlang.
Buyurtma berish haqida ma’lumot
JDZX(F)9-35Q epoksi smola kuchlanish transformatorini buyurtma qilishda quyidagilarni ko’rsating:
- Model: JDZX9-35Q yoki JDZXF9-35Q
- Tizim kuchlanishi: 35 kV
- O’ram konfiguratsiyasi: Uch o’ramli (Y/△) yoki to’rt o’ramli (Y/Y/△)
- Aniqlik sinfi: 0,2; 0,5; 1,0 yoki 3P(6P)
- Nominal quvvat: Jadvaldan VA qiymatini ko’rsating
- Chastota: 50 Hz yoki 60 Hz
- O’rnatish turi: Yopiq hudud
- Miqdori (odatda uch fazali tizim uchun 3 ta qurilma)
