Produk Oorsig
Die BH-0.66 V vertikale venster-tipe stroomtransformator is ‘n binnenshuise plastiekbehuiste lae-volt stroomtransformator wat ontwerp is vir stroommeting, energiemeting en relaisbeskerming in wisselstroomstelsels met ‘n nominale spanning tot 0.66kV en ‘n nominale frekwensie van 50Hz. Die produk gebruik ‘n vertikale deurgaan-kernstruktuur wat toelaat dat die primêre busbar, ronde geleier of kabel direk deur die reghoekige venster gaan.
Die BH-0.66(V)-reeks is geskik vir volledige lae-volt skakeltoerusting, verspreidingskaste, kragmoniteringspanele, meterkringe en industriële elektriese stelsels. Dit ondersteun busbar-bevestiging en basisplaat-bevestiging installasiemetodes, en die vertikale struktuur is geskik vir kabinetlay-oute waaropregte busbar-installasie of kompakte monteer vereis word.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Vertikale Venster-Tipe Lae-Volt Stroomtransformator |
| Modelreeks | BH-0.66 V / BH0.66(V) |
| Produkstruktuur | Binnenshuise plastiekbehuising, vertikale deurgaan-kern / venster-tipe struktuur |
| Nominale spanningsklas | 0.66kV en laer lae-volt wisselstroomstelsel |
| Nominale frekwensie | 50Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Installasieplek | Binnenshuis |
| Tipes toepassings | Stroommeting, energiemeting, relaisbeskerming, lae-volt skakeltoerusting monitering |

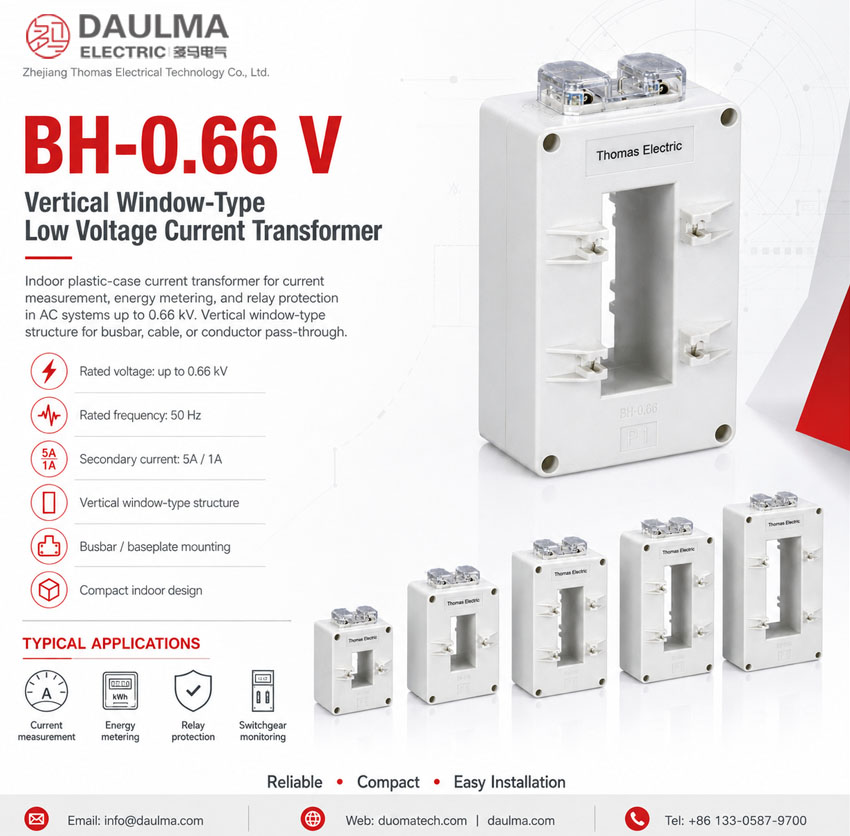

Produk Vertoning
Hoof Toepassings
- Lae-volt wisselstroomverspreidingsstelsels met ‘n nominale spanning tot 0.66kV
- 380V en 660V binnenshuise verspreidingskaste
- Volledige skakeltoerusting en beheerpanele
- Energiemeting en stroommetingkringe
- Relaisbeskerming en stroommoniteringskringe
- Industriële kragmonitering, drywingsfaktorkompensasie en intelligente lae-volt verspreidingsstelsels
- Busbar-, ronde geleier- of kabel deurgaan-kern stroomsensor toepassings
Sleutel Tegniese Eienskappe
- Vertikale deurgaan-kernstruktuur: Die regop vensterontwerp is geskik vir vertikale busbar-lay-oute en kompakte kabinetinstallasie.
- Binnenshuise plastiekbehuising: Die ingeslote behuising bied isolasieondersteuning, meganiese beskerming en gerieflike samestelling binne lae-volt kaste.
- Fleksibele installasie: Ondersteun busbar-bevestiging en bodemplaat-bevestiging, en kan aangepas word by verskillende kabinetlay-vereistes.
- Verskeie venstergroottes: Beskikbare openinggroottes sluit in 60×30, 80×30, 100×50, 120×50 en 130×50 vir verskillende busbar- of kabelopstellings.
- Metings- en beskermingsgebruik: Geskik vir stroommeting, energiemeting, monitering en relaisbeskermingskringe.
- Veilige terminaalverbinding: Die produk word gewoonlik toegerus met beskermde sekondêre terminale vir gerieflike bedrading en veiliger kabinetbedryf.
Werkingsbeginsel
Die BH-0.66(V) stroomtransformator werk volgens elektromagnetiese induksie. Wanneer die primêre busbar of kabel deur die ST-venster gaan en stroom dra, word magnetiese vloed in die magnetiese kern gegenereer. Die sekondêre wikkeling lewer ‘n proporsionele stroomsein, normaalweg 5A of 1A, vir aangeslote meters, relaisse of moniteringsapparate. Dit laat toe dat hoë primêre stroom omgeskakel word na ‘n gestandaardiseerde lae-stroomsein vir meting, meting of beskerming.
Modelbenaming
Die modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| BH | Binnenshuise ingeslote stroomtransformatorreeks |
| 0.66 | Nominale spanningsklas: 0.66kV |
| V | Vertikale venster-tipe / regop deurgaan-kernontwerpreeks |
| 60×30, 80×30, 100×50, 120×50, 130×50 | Vensteropeninggrootte vir busbar-, ronde geleier- of kabelinstallasie |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanning | 0.66kV / 660V |
| Nominale frekwensie | 50Hz |
| Nominale primêre stroom | 600A tot 3000A volgens katalogusdata; ander verhoudings kan bevestig word deur tegniese ooreenkoms |
| Nominale sekondêre stroom | 5A of 1A |
| Akkuraatheidsklas | 0.2, 0.2S, 0.5, 0.5S; afhanklik van geselekteerde verhouding en bestellingsvereistes |
| Nominale uitset | 5VA of 10VA volgens stroomverhouding en spesifikasie |
| Omgewingstemperatuur | -5°C tot +40°C |
| Installasie metode | Busbar-bevestiging, bodemplaat-bevestiging of deurgaan-kabelinstallasie |
| Toepaslike standaarde | GB 1208-2006, IEC 60044-1:2003; projekspesifieke vereistes kan bevestig word deur ooreenkoms |
Nominale Stroom, Akkuraatheid en Uitsetverwysing
| Nominale Primêre Stroom (A) | Nominale Sekondêre Stroom (A) | Akkuraatheidsklas | Nominale Uitset (VA) |
|---|---|---|---|
| 600, 800 | 5 / 1 | 0.2 | 5 |
| 1000, 1500 | 5 / 1 | 0.2S / 0.5 | 5 |
| 2000, 3000 | 5 / 1 | 0.5 / 0.5S | 10 |
Nota: Tegniese parameters buite die bogenoemde reeks kan bevestig word deur ‘n tegniese ooreenkoms tussen vervaardiger en koper.
Diensvoorwaardes
- Installasieplek: binnenshuis
- Stelselspanning: 0.66kV en laer
- Nominale frekwensie: 50Hz
- Omgewingstemperatuur: -5°C tot +40°C
- Die installasie-omgewing moet vry wees van ernstige vibrasie, geleidende stof, korrosiewe gas, ontplofbare medium en swaar besoedeling.
- Vir spesiale hoogte, humiditeit, besoedelingsvlak, installasierigting of kabinetlay-vereistes word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Nakoming
Die BH-0.66(V) vertikale lae-volt stroomtransformator is ontwerp vir binnenshuise stroomtransformator-toepassings en kan verskaf word volgens GB 1208-2006, IEC 60044-1:2003 en kliënt-spesifieke tegniese vereistes. Vir projekte wat opgedateerde IEC- of GB-verwysings vereis, moet die toepaslike standaard en toetsitems tydens tegniese hersiening bevestig word.
Installasie en Afmetings
Die BH-0.66(V)-reeks bied verskeie vertikale venstergroottes vir verskillende busbar-, ronde geleier- of kabelopstellings. Die volgende afmetings is vir produkseleksie en kabinetontwerp verwysing. Finale afmetings moet bevestig word volgens die goedgekeurde tekening voor produksie of grootmaatbestelling.
Beskikbare Venstergroottes en Algemene Afmetings
| Model | a | b | h | A | B1 | B2 | H |
|---|---|---|---|---|---|---|---|
| BH0.66(V) 60×30 | 33 | 62 | 125 | 100 | 56 | 73 | 141 |
| BH0.66(V) 80×30 | 33 | 83 | 149.5 | 100 | 56 | 73 | 165.5 |
| BH0.66(V) 100×50 | 54 | 103 | 175 | 124 | 56 | 73 | 191 |
| BH0.66(V) 120×50 | 54 | 122 | 198 | 124 | 56 | 73 | 214 |
| BH0.66(V) 130×50 | 55 | 132 | 204 | 130 | 56 | 73 | 220 |
Eenheid: mm. Finale afmetings is onderhewig aan bevestigde tekening en geselekteerde spesifikasie.
Installasie- en Veiligheidsnotas
- Bevestig die ST-model, stroomverhouding, akkuraatheidsklas, nominale uitset en openinggrootte voor installasie.
- Kontroleer dat die busbar-, ronde geleier- of kabelgrootte ooreenstem met die geselekteerde ST-vensterafmeting.
- Installeer die ST met busbar-bevestiging of bodemplaat-bevestiging volgens die kabinetlay-out.
- Bevestig die installasierigting en sekondêre terminaalposisie voor bedrading.
- Koppel die sekondêre terminale volgens die polariteitsmerke en projekbedradingsdiagram.
- Die sekondêre kring van ‘n stroomtransformator mag nie oopgemaak word terwyl die primêre kring onder spanning is nie.
- Sekondêre bedrading, aarding en terminaalbeskerming moet voldoen aan die projekspesifikasie en plaaslike elektriese regulasies.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ‘n kwotasie aanvra:
- Produkmodel: BH-0.66 V / BH0.66(V)
- Venstergrootte: 60×30, 80×30, 100×50, 120×50 of 130×50
- Nominale primêre stroom en nominale sekondêre stroom
- Vereiste akkuraatheidsklas
- Nominale uitset / las in VA
- Stelselfrekwensie en installasie-omgewing
- Installasie metode: busbar-bevestiging, bodemplaat-bevestiging of deurgaan-kabelinstallasie
- Hoeveelheid en kabinettoepassing
- Spesiale vereistes vir terminaalopstelling, etikette, tekeninge, inspeksiedokumente, sertifikate of verpakking
Seleksieriglyne
- Bevestig stelselspanning: Kies hierdie ST vir lae-volt wisselstroomstelsels met ‘n nominale spanning tot 0.66kV.
- Bevestig toepassing: Bepaal of die ST gebruik word vir stroommeting, energiemeting, monitering of relaisbeskerming.
- Bevestig stroomverhouding: Kies die primêre stroom volgens die normale bedryfstroom en verwagte lasreeks van die kring.
- Bevestig openinggrootte: Pas die ST-venstergrootte aan by die busbar-, ronde geleier- of kabelopstelling binne die kabinet.
- Kies akkuraatheidsklas: Gebruik hoër akkuraatheidsklasse vir metingstoepassings en geskikte klasse vir algemene monitering- of beskermingskringe.
- Bevestig nominale las: Die totale las van meters, relaisse, instrumente en sekondêre bedrading mag nie die nominale uitset van die ST oorskry nie.
- Bevestig installasie-ruimte: Kontroleer algemene afmetings, terminaalrigting en kabinetvryheid voor grootmaatinstallasie.
GVB’s
FAQs
Q1: Wat is die nominale spanning en frekwensie van die BH-0.66 V stroomtransformator?
Die BH-0.66 V vertikale venster-tipe stroomtransformator is spesifiek ontwerp vir binnenshuise lae-volt wisselstroomstelsels met ‘n nominale spanning van tot 0.66kV en ‘n nominale frekwensie van 50Hz. Dit ondersteun ‘n nominale sekondêre stroom van óf 5A óf 1A. Hierdie spesifikasies maak dit ideaal vir akkurate stroom- en energiemeting, asook relaisbeskerming in standaard 380V en 660V industriële verspreidingsnetwerke.
Q2: Hoe word die BH-0.66 V stroomtransformator korrek geïnstalleer en gemonteer?
Die BH-0.66 V-reeks ondersteun twee primêre installasiemetodes: busbar-bevestiging en basisplaat-bevestiging. Die vertikale deurgaan-kernstruktuur beskik oor ‘n reghoekige venster wat toelaat dat die primêre busbar, ronde geleier of kabel direk deur die kern gelei word. Hierdie vertikale ontwerp is spesifiek geskik vir kompakte kabinetuitlegte waar regop busbar-installasie vereis word. Maak seker dat die installasie slegs binnenshuis plaasvind, aangesien die produk ‘n binnenshuise plastiekbehuising het.
Q3: Watter toepassings is die mees geskik vir die BH-0.66 V vertikale stroomtransformator?
Hierdie lae-volt stroomtransformator is wyd geskik vir volledige skakeltoerusting, verspreidingskaste en kragmoniteringspanele. Dit word hoofsaaklik gebruik in 380V en 660V binnenshuise verspreidingsstelsels vir stroommeting, energiemeting en relaisbeskerming. Bykomende toepassings sluit industriële kragmonitering, drywingsfaktorkompensasie en intelligente lae-volt verspreidingsstelsels in. Dit dien as ‘n effektiewe stroomsensor vir busbar-, ronde geleier- of kabeldeurgaan-kern toepassings in kommersiële en industriële fasiliteite.
Q4: Waarom moet ingenieurs die vertikale deurgaan-kernstruktuur van hierdie model kies?
Die vertikale deurgaan-kernstruktuur bied ‘n reghoekige vensterontwerp wat spesifiek geoptimaliseer is vir vertikale busbar-uitlegte en kompakte kabinetinstallasies. In vergelyking met standaard horisontale modelle, maksimeer hierdie vertikale oriëntasie die beskikbare spasie in moderne, hoë-digtheid skakeltoerusting en beheerpanele. Dit verseker ‘n doeltreffende passing sonder om die primêre geleier se pad te kompromitteer, wat dit ‘n ideale keuse maak vir opknapperingsprojekte of nuwe installasies met streng ruimtelike beperkings.
Q5: Is spesiale onderhoud nodig vir die binnenshuise plastiekbehuising van hierdie transformator?
Die binnenshuise plastiekbehuising van die BH-0.66 V is ontwerp vir minimale instandhouding en hoë duursaamheid in standaard binnenshuise industriële omgewings. Omdat dit nie vir buitelugtoepassings of strawwe omgewingstoestande ontwerp is nie, word gereelde visuele inspeksies vir stofophoping of vogskade aanbeveel. Spesiale chemiese onderhoud is nie nodig nie, maar die omgewing moet binne standaard binnenshuise bedryfstemperatuur- en vogperke bly om die integriteit van die isolasiemateriaal en die deurgaan-kernstruktuur te verseker.
Q6: Kan die BH-0.66 V stroomtransformator aangepas word vir unieke busbar-afmetings?
Die standaard BH-0.66 V model is ontwerp om ‘n wye reeks primêre busbar-, ronde geleier- of kabeldeurgang toe te laat via sy reghoekige venster. Vir hoogs gespesialiseerde toepassings wat unieke busbar-afmetings of ongewone stroomverhoudings vereis, is presiese passing onderhewig aan bevestiging. Ons raadpleeg ingenieurs om die korrekte venstergrootte en termiese grense te verifieer. Kontak die vervaardiger direk met u spesifieke busbar-spesifikasies en stroomvereistes vir pasgemaakte tegnieke validering en korrekte modelseleksie.
Q7: Wanneer moet die 1A sekondêre stroomopsie bo die 5A opsie oorweeg word?
Die BH-0.66 V reeks bied ‘n nominale sekondêre stroom van 5A of 1A. Die 1A opsie word tipies oorweeg wanneer lang kabellengtes tussen die transformator en die metings- of relaispanele betrokke is, aangesien dit sekondêre stroombaanverliese verminder. Die finale keuse hang af van die presiese lasberekeninge en stelselimpedansie. Aangesien spesifieke termiese grense vir hierdie konfigurasies onderhewig aan bevestiging is, word ingenieurs aangeraai om die vervaardiger te kontak met hul spesifieke energiemeting- of relaisbeskermingslasvereistes om die korrekte sekondêre stroom te verifieer.
