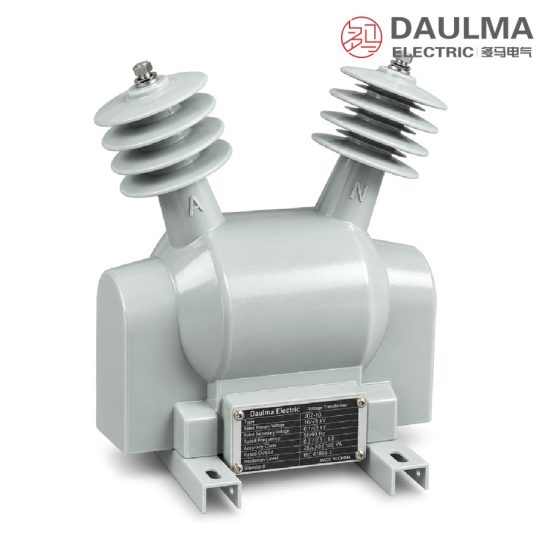

Produk Oorsig
Die FDGE11 buitelug droë tipe ontladings spoel is ‘n epoksiehars vakuum-gegote, enkelfase, volledig ingeslote buitelug produk vir wisselstroom kragstelsels by 50Hz/60Hz met ‘n nominale spanning van 12kV en laer. Dit word parallel met die hoëspannings parallelskakel kondensatorbank gekoppel en verskaf ‘n gedefinieerde ontladingspad wat die resspanning van die kondensatorbank binne vyf sekondes na ‘n veilige vlak verminder wanneer die kondensatorbank van die stelsel ontkoppel word, ter beskerming van bedryfspersoneel en afwaartse toerusting.
Die spoel gebruik ‘n volledig ingeslote pos-tipe struktuur wat met buitelug-graad epoksiehars vakuum-gegiet is, wat uitstekende boogweerstand, UV-weerstand, anti-veroudering eienskappe en ‘n lang lewensduur bied. Tydens normale werking funksioneer die sekondêre wikkeling as ‘n spanningsaanwyser; waar gebruikers dit vereis, kan ‘n resspanningswikkeling verskaf word vir relaisbeskerming. Die verseëlde sekondêre terminaalboks is sowel reën- as weerligbestand, wat die eenheid kompak, lig en onderhoudsvry maak – die ideale vervanging vir buitelug olie-ongedrenkte ontladings spoels.
Sleutelkenmerke:
- Ontlaai kondensator se resspanning na ‘n veilige vlak binne 5 sekondes
- Volledig ingeslote pos-tipe struktuur vakuum-gegiet met buitelug epoksiehars
- Sekondêre wikkeling vir spanningsaanduiding; opsionele resbeskerming
- Nominale spanning tot 12/√3 kV met ooreenstemmende ontladingskapasiteit van 3,4 Mvar
- Werk by -40°C tot 40°C, hoogte tot 3000m, oppervlak kruipafstand >420mm
- Olie-vrye droë tipe ontwerp verseker onderhoudsvrye werking, lang lewensduur

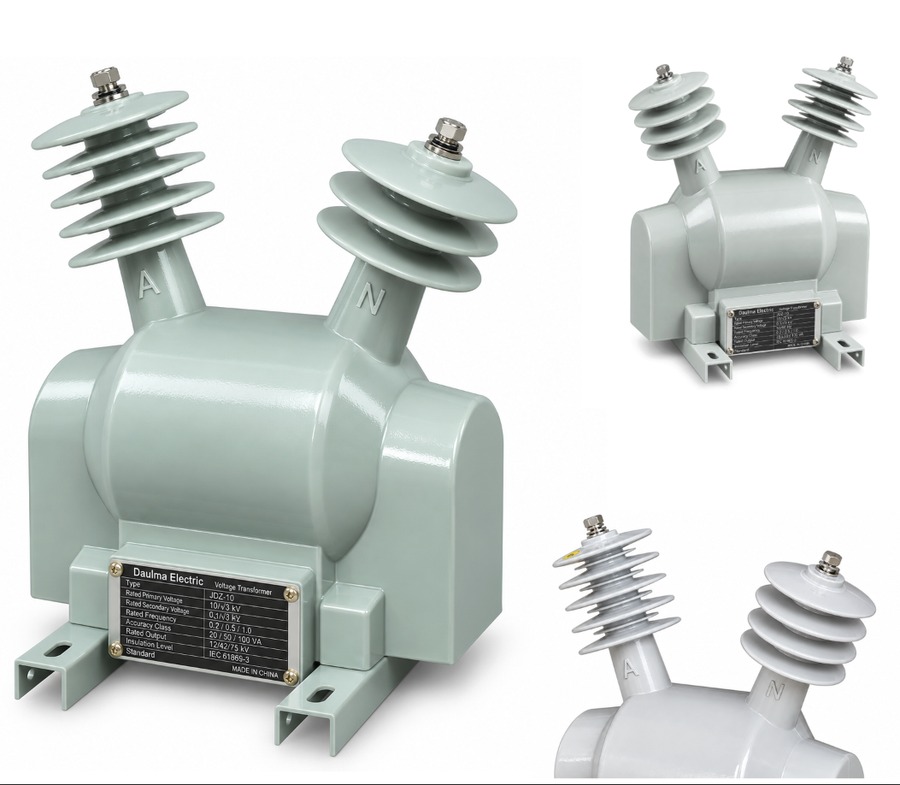

Produk Vertoning

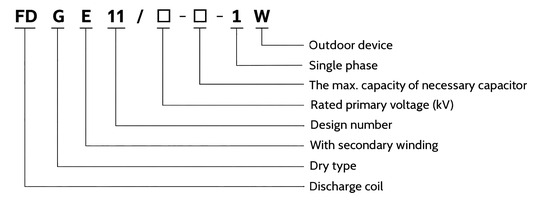

Model Aanduiding
Die FDGE11 model aanduiding volg ‘n gestandaardiseerde koderingstelsel:
Voorbeeld: FDGE11/6.6/√3-1.7-1W dui op ‘n droë-tipe buitelug volledig ingeslote ontladingspoel met sekondêre wikkeling, ontwerp Nr.11, nominale primêre spanning 6.6/√3 kV, ooreenstemmende kondensatorkapasiteit 1.7 Mvar, enkelfase, buitelug toestel.
Bediendingsomstandighede
- Installasie: Buitelug tipe
- Omgewingstemperatuur: -40°C tot +40°C
- Hoogte bo seevlak: Nie meer as 3000m nie
- Stelsel Frekwensie: 50Hz / 60Hz
- Atmosfeer: Geen korrosiewe gas; geen geleidende of ontplofbare stof nie
- Oppervlak Kruipafstand: Meer as 420mm
Konstruksie
Die FDGE11 gebruik ‘n buitelug volledig ingeslote vakuum-gegote pos-tipe struktuur. Omdat die hele eenheid met buitelug-graad epoksiehars vakuum-gegiet is, kombineer dit boogweerstand, UV-weerstand, anti-veroudering eienskappe en ‘n lang lewensduur. Die sekondêre terminale is volledig ingesluit, wat geïnduseerde weerlig oorspanning sowel as reënindringing voorkom.
Konstruksie Voordele: Klein volume, ligte gewig, lae leëloop verlies, sterk oorspannings weerstand, gerieflike installasie, geen onderhoud nodig nie, ideale vervanging vir buitelug olie-ongedrenkte ontladings spoels, gewig ongeveer 29 kg.
Tegniese Data
| Tipe | Nominale
Spanning Verhouding (kV) |
Akkuraatheid Klas
& Nominale Uitset (VA) |
Ontlaai
Kapasiteit (Mvar) |
Nominale
Isolasie Vlak (kV) |
|---|---|---|---|---|
| FDGE11/6.6/√3-1.7-1W | 6.6/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 7.2/32/60 |
| FDGE11/7.2/√3-1.7-1W | 7.2/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 7.2/32/60 |
| FDGE11/11/√3-1.7-1W | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 12/42/75 |
| FDGE11/11/√3-2.5-1W | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 2.5 | 12/42/75 |
| FDGE11/11/√3-3.4-1W | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 3.4 | 12/42/75 |
| FDGE11/12/√3-1.7-1W | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 12/42/75 |
| FDGE11/12/√3-2.5-1W | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 2.5 | 12/42/75 |
| FDGE11/12/√3-3.4-1W | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 3.4 | 12/42/75 |
Standaarde
Die FDGE11 reeks voldoen aan die DL/T 653 standaard (Spesifikasie van ontladingspoels vir hoëspannings parallelskakel kondensators) en kan gebou word volgens spesiale kliëntvereistes. Las drywingsfaktor: cosφ 0.8 (naloop), oppervlak kruipafstand: meer as 420mm.

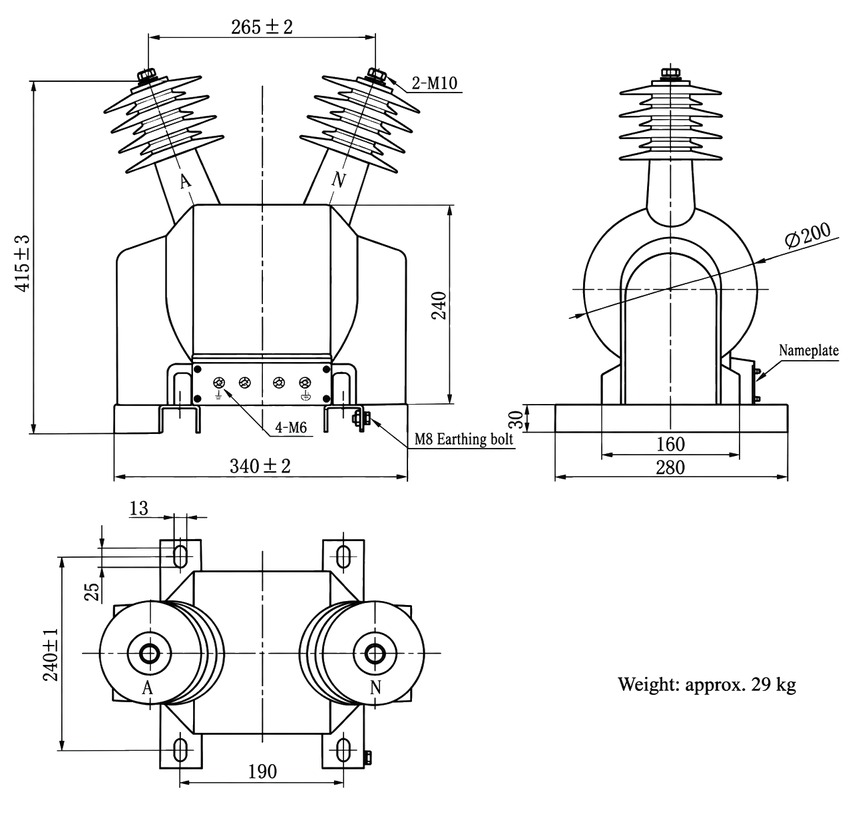

Installasie & Afmetings
Die FDGE11 ontladingspoel staan op ‘n plat fondament. Algehele afmetings: hoogte 415±3 mm; boonste terminaal spasie 265±2 mm met 2-M10 terminale; liggaamshoogte 240 mm; basis 340±2 mm (breedte) × 280 mm (lengte); voetspoor 240±1 × 190 mm met 13×25 mm monteeringsgleuwe; liggaamsdiameter Ø200 mm; basisdikte 30 mm; sekondêre terminaalplaat 4-M6; M8 aardingsbout; gewig ongeveer 29 kg. Verwys na die goedgekeurde buitelyn tekening voor fondament- en busbar werk.
Installasie Diagram

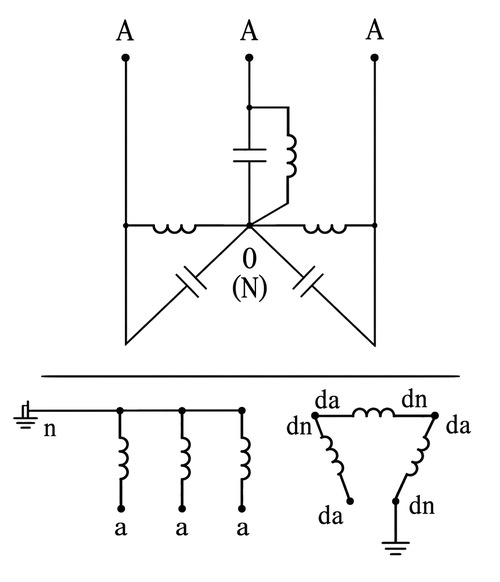

Bedradingsdiagram
Die primêre wikkeling (terminaal A) is gekoppel tussen die busbar en die neutrale/aardpunt van die hoëspannings kondensatorbank (terminaal N). Die sekondêre wikkeling verskaf spanningsaanduiding; waar dit gemonteer is, koppel die resspanningswikkeling aan die beskermingsrelais. Bevestig terminaalmerke, polariteit en aarding teen die goedgekeurde bedradingsdiagram voor inskakeling.
