Produk Oorsig
Die FDGE8 semi-ingeslote droë tipe ontladingsrol is ‘n enkelfase epoksiehars vakuumgegote, enkelfase binnenshuisproduk vir wisselstroom kragstelsels by 50Hz met ‘n nominale spanning van 10kV en laer. Dit word parallel met die hoëspannings shunt kondensatorbank verbind en verminder die residuspanning van die kondensatorbank binne vyf sekondes na ‘n veilige waarde wanneer die kondensatorbank van die stelsel ontkoppel word. Tydens normale werking funksioneer die sekondêre wikkeling as ‘n spanningsaanwyser; indien gebruikers dit vereis, kan ‘n residuspanningswikkeling verskaf word om relaisbeskerming te lewer.
Die rol gebruik ‘n ysterkern semi-gietstruktuur waarin die kern uit hoëgraadse silisiumstaalplate opgebou is. Die resultaat is ‘n kompakte, ligte eenheid met lae leegloopverlies, sterk weerstand teen oorspanning en gerieflike installasie wat geen onderhoud benodig nie. Dit is ontwerp as ‘n onderhoudsvrye vervanging vir konvensionele olie-ondergedompelde ontladingsrolle in kondensatorbank kompensasie-installasies.
Sleutelkenmerke:
- Nominale spanning 6,6–12kV met ontladingskapasiteit van 1,7 tot 3,4 Mvar
- Akkuraatheidsklas 0,2, 0,5 of 1 met nominale sekondêre uitset tot 100VA
- Ontlaai kondensator residuspanning na veilige waarde binne 5 sekondes
- Ysterkern semi-gietstruktuur gebou met silisiumstaalplate
- Nominale isolasievlak tot 12/42/75kV met >300mm kruipafstand
- Sekondêre wikkeling verskaf spanningsaanduiding en opsionele relaisuitset

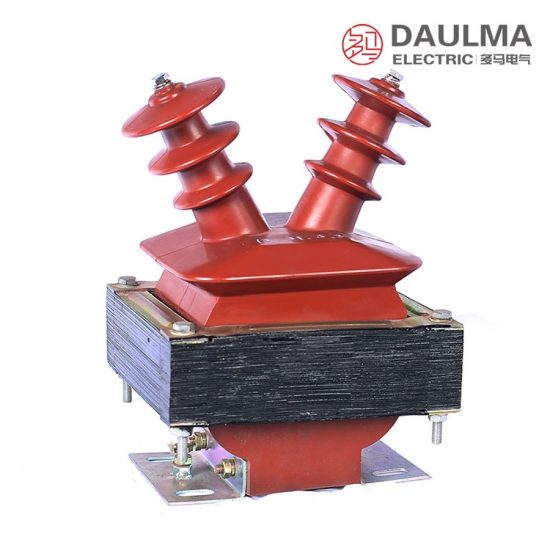

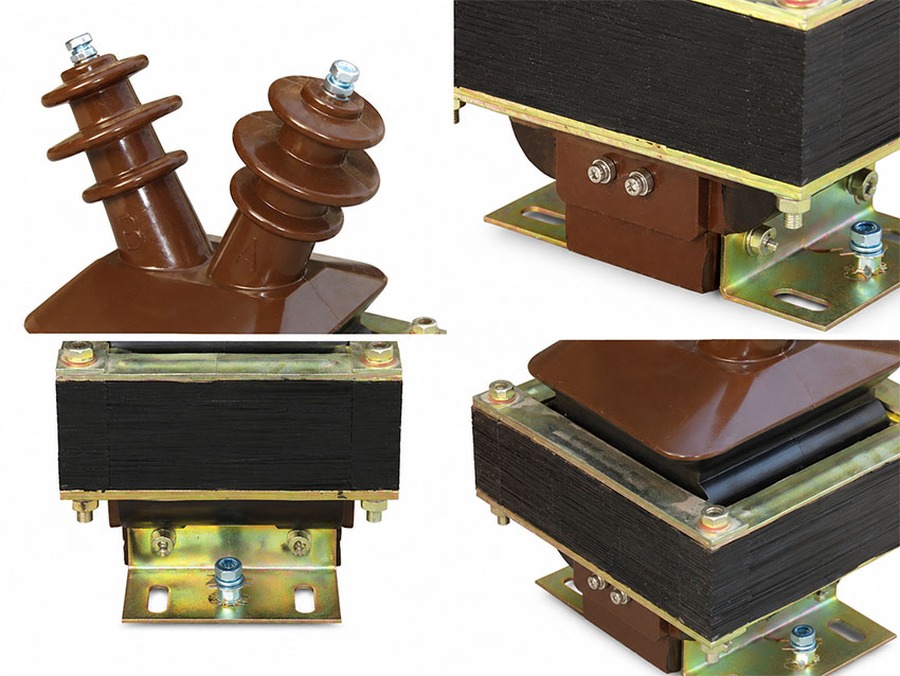

Produk Vertoning
Model Aanduiding
Die FDGE8 modelaanduiding volg ‘n gestandaardiseerde koderingstelsel:
Voorbeeld: FDGE8/11/√3-2,5-1 dui op ‘n droë-tipe ontladingsrol met sekondêre wikkeling, ontwerp Nr.8, nominale primêre spanning 11/√3 kV, gepasmaakte kondensatorkapasiteit 2,5 Mvar, enkelfase.
Bediendingsomstandighede
- Installasie: Binnenshuistipe
- Omgewingstemperatuur: -5°C tot +40°C
- Hoogte bo seevlak: Nie meer as 1000m nie
- Stelsel Frekwensie: 50Hz
- Atmosfeer: Geen korrosiewe gas of rook; geen geleidende of ontplofbare stof nie
- Trilling: Geen ernstige meganiese trilling by die installasieterrein nie
- Relatiewe Vlugtigheid: Maandelikse gemiddelde ≤ 90%; daaglikse gemiddelde ≤ 95%
Konstruksie
Die FDGE8 gebruik ‘n ysterkern semi-giet (semi-ingeslote) struktuur. Die magnetiese kern is gestapel uit hoëgraadse silisiumstaalplate om leegloopverlies laag te hou en sterk oorspanningsbestandheid te bied. Wikkelinge is ingekapsuleer deur epoksiehars vakuumgieting, wat ‘n vogbestande, onderhoudsvrye isolasie-stelsel gee wat geskik is vir binnenshuise skakelaars en kondensatorvertrekke.
Konstruksie Voordele: Semi-ingeslote raam hou die eenheid kompak en lig terwyl dit gerieflike monteerbaarheid toelaat; basisvestigingsgate en terminaalopstelling pas by standaard kondensatorbank lay-outs, onderhoudsvrye ontwerp.
Tegniese Data
| Tipe | Nominale
Spanning (kV) |
Akkuraatheidsklas
& Nominale Uitset (VA) |
Ontlaai
Kapasiteit (Mvar) |
Nominale
Isolasie Vlak (kV) |
|---|---|---|---|---|
| FDGE8/6.6/√3-1.7-1 | 6.6/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 7.2/32/60 |
| FDGE8/7.2/√3-1.7-1 | 7.2/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 7.2/32/60 |
| FDGE8/11/√3-1.7-1 | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 12/42/75 |
| FDGE8/11/√3-2.5-1 | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 2.5 | 12/42/75 |
| FDGE8/11/√3-3.4-1 | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 3.4 | 12/42/75 |
| FDGE8/12/√3-1.7-1 | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 12/42/75 |
| FDGE8/12/√3-2.5-1 | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 2.5 | 12/42/75 |
| FDGE8/12/√3-3.4-1 | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 3.4 | 12/42/75 |
Standaarde
Die FDGE8 reeks voldoen aan die DL/T 653-1998 standaard (Spesifikasie van ontladingsrolle vir hoëspannings parallelverbinding kondensator vir bestelling). Las drywingsfaktor: cosφ 0,8 (naloop), oppervlak kruipafstand: meer as 300mm.

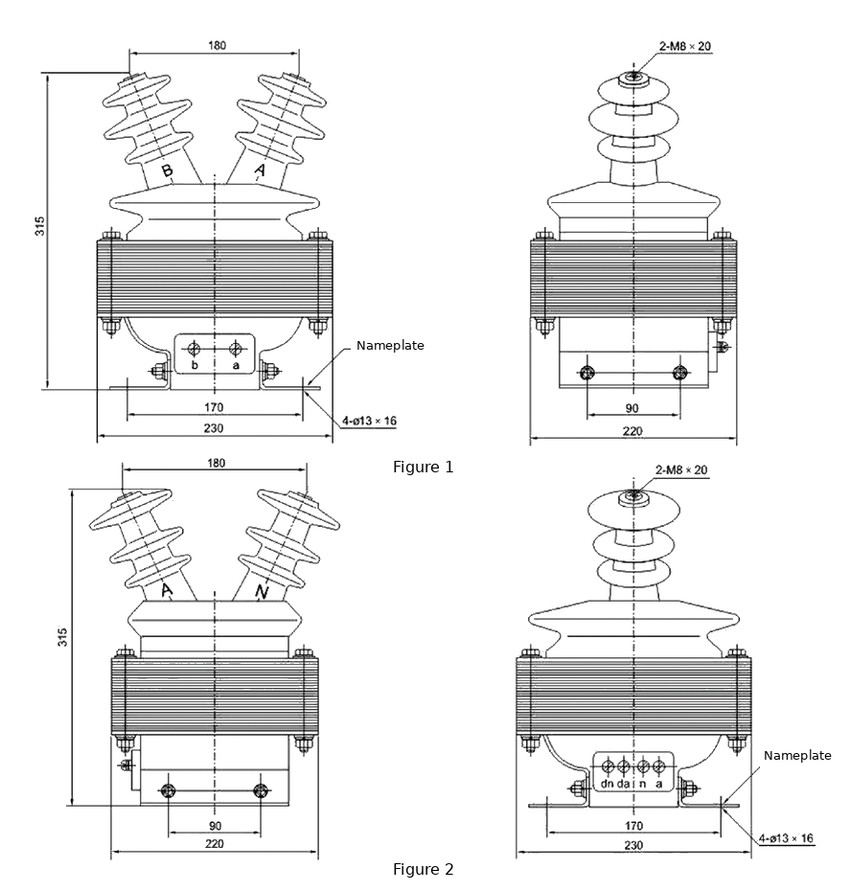

Installasie & Afmetings
Die FDGE8 ontladingsrol is ontwerp vir binnenshuise installasie. Algemene afmetings: boonste breedte 180 mm; hoogte 530±5 mm; basismonteer 90/200±1 mm (voor), 170/230±1 mm (sy). Verwys na die goedgekeurde buitelyn-tekening voor fundering en busbarwerk.
Installasiediagram

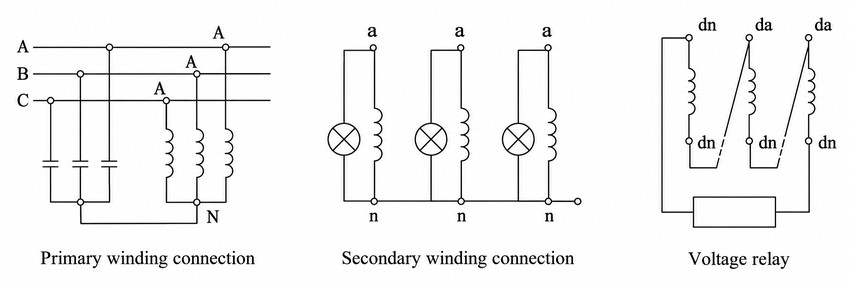

Bedradingsdiagram
Die primêre wikkeling word parallel oor die hoëspannings kondensatorbankterminale verbind (fase na neutraal/aardingspunt van die bank). Die sekondêre wikkeling lewer spanningsaanduiding; waar dit gemonteer is, verbind die residuspanningswikkeling met die beskermingsrelais. Bevestig terminaalmerke, polariteit en aarding teen die goedgekeurde bedradingsplan voor inskakeling.
