Produk Oorsig
Die FDGE9 volledig-ingeslote droë tipe ontladings spoel is ‘n epoksiehars vakuum-giet, enkelfase binnenshuis produk vir wisselstroom kragstelsels by 50Hz met ‘n nominale spanning van 10kV en laer. Dit word parallel met die hoëspannings shunt kondensatorbank gekoppel en verskaf ‘n gedefinieerde ontladingspad wat die residuspanning van die kondensatorbank binne vyf sekondes na ‘n veilige waarde verminder wanneer die kondensatorgroep van die stelsel ontkoppel word, ter beskerming van bedryfspersoneel en afstroomtoerusting.
Die spoel gebruik ‘n volledig-ingeslote gegote struktuur waarin die ysterkern, primêre wikkeling en sekondêre wikkeling saam gegiet word deur gevorderde vakuumgiettegniek. Tydens normale werking funksioneer die sekondêre wikkeling as ‘n spanningsaanwyser; indien gebruikers dit vereis, kan ‘n residuspanningswikkeling verskaf word om relaisbeskerming te lewer. Die lugdigte liggaam hou die kern en wikkelinge vry van stof en vogtigheid, wat lei tot ‘n kompakte, ligte, onderhoudsvrye eenheid wat ontwerp is om konvensionele olie-ongedompelde ontladings spoels te vervang.
Sleutelkenmerke:
- Epoksie vakuum-gegote struktuur verseël kern en wikkelinge teen stof
- Ontlading van kondensator se residuspanning na veilige vlakke binne vyf sekondes
- Sekondêre wikkeling is ‘n spanningsaanwyser; residuswikkeling vir relais
- Nominale 6,6–12kV met 1,7–3,4 Mvar ontladingsvermoë vir 50Hz-stelsels
- Akkuraatheidsklasse 0,2; 0,5; 1 met sekondêre uitsette van 20 tot 100VA
- Voldoen aan DL/T 653-1998; onderhoudsvrye vervanging vir olie-tipes

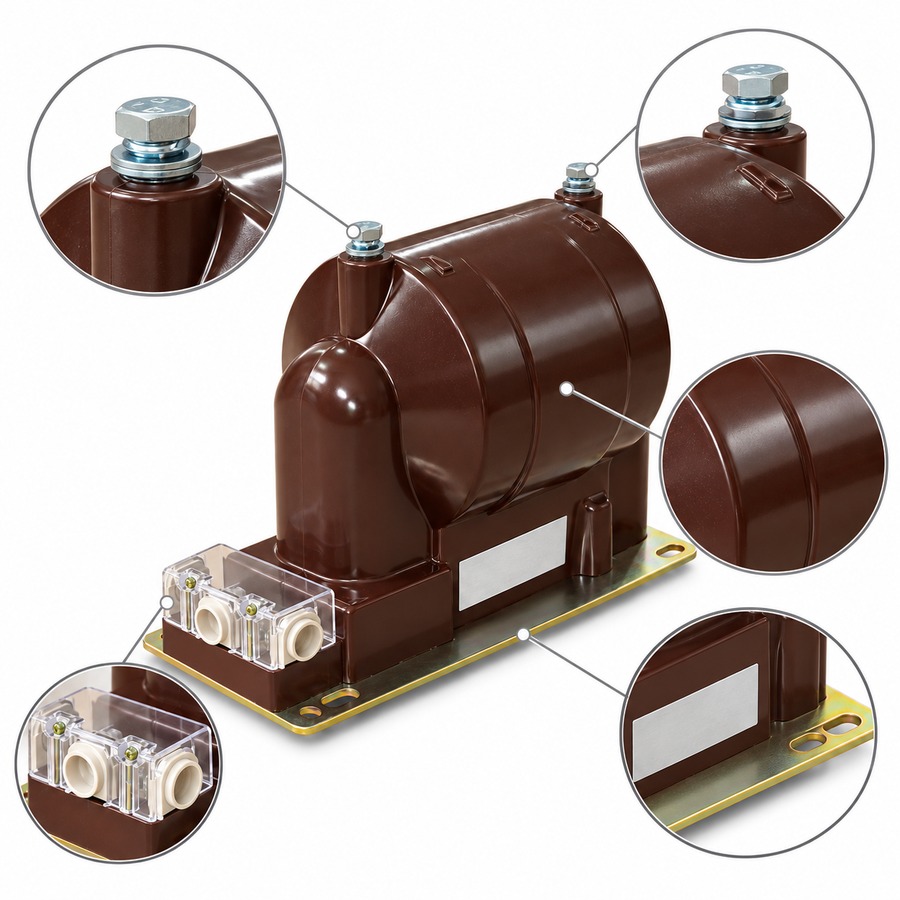

Produk Vertoning

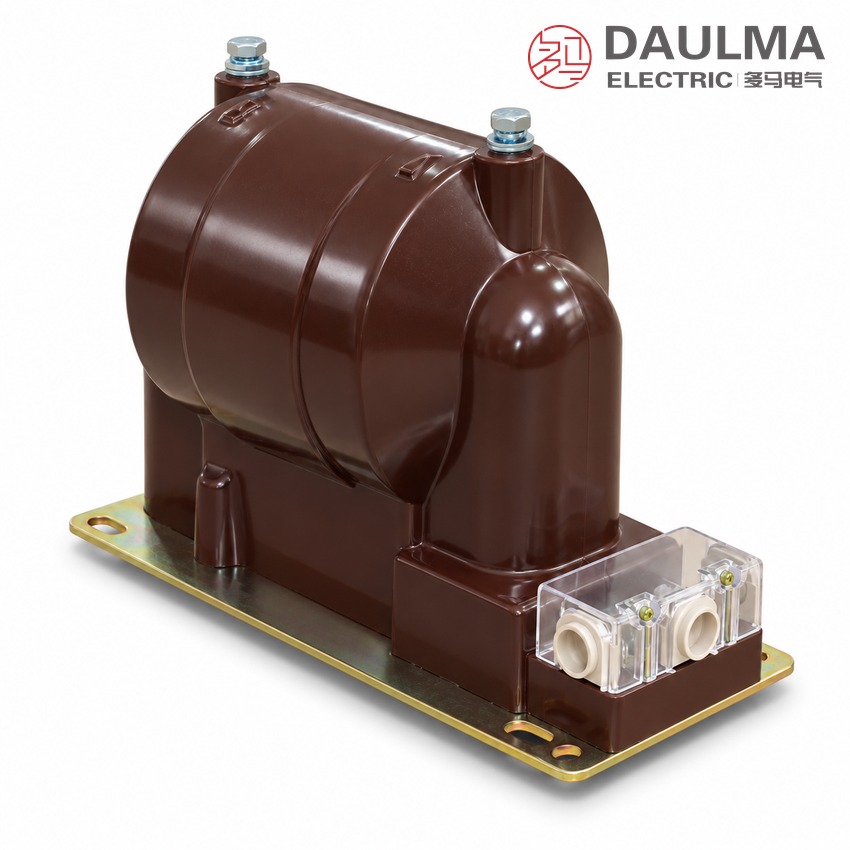

Modelaanduiding
Die FDGE9 modelaanduiding volg ‘n gestandaardiseerde koderingstelsel:
Voorbeeld: FDGE9/11/√3-2,5-1 dui op ‘n droë-tipe volledig-ingeslote ontladingspoel met sekondêre wikkeling, ontwerp Nr.9, nominale primêre spanning 11/√3 kV, gepasmaakte kondensatorvermoë 2,5 Mvar, enkelfase.
Bediendingsomstandighede
- Installasie: Binnenshuistipe
- Omgewingstemperatuur: -5°C tot +40°C
- Hoogte bo seevlak: Nie meer as 1000m nie
- Stelsel Frekwensie: 50Hz
- Atmosfeer: Geen korrosiewe gas of rook nie; geen geleidende of ontplofbare stof nie
- Trillings: Geen ernstige meganiese trillings op die installasieplek nie
- Relatiewe Vugtigheid: Maandelikse gemiddelde ≤ 90%; daaglikse gemiddelde ≤ 95%
Konstruksie
Die FDGE9 gebruik ‘n volledig-ingeslote struktuur. Die magnetiese kern is gewind van hoëgraadse koudgerolde silisiumstaalplaat, en die kern saam met die primêre en sekondêre wikkelinge word as een liggaam gegiet deur gevorderde vakuumgiettegniek. Die resultaat is ‘n klein-volume, ligte eenheid met lae leëloopverlies, sterk weerstand teen oorspanning, en gerieflike installasie wat geen onderhoud benodig nie.
Konstruksie Voordele: Volledig-ingeslote gegote liggaam verseël die isolasiesisteem teen stof en vogtigheid, onderhoudsvrye vervanging vir olie-ongedompelde ontladingspoels in kondensatorbank kompensasie-installasies.
Tegniese Data
| Tipe | Nominale
Spanning (kV) |
Akkuraatheidsklas
& Nominale Uitset (VA) |
Ontlading
Vermoë (Mvar) |
Nominale
Isolasie Vlak (kV) |
|---|---|---|---|---|
| FDGE9/6.6/√3-1.7-1 | 6.6/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 7.2/32/60 |
| FDGE9/7.2/√3-1.7-1 | 7.2/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 7.2/32/60 |
| FDGE9/11/√3-1.7-1 | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 12/42/75 |
| FDGE9/11/√3-2.5-1 | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 2.5 | 12/42/75 |
| FDGE9/11/√3-3.4-1 | 11/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 3.4 | 12/42/75 |
| FDGE9/12/√3-1.7-1 | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 1.7 | 12/42/75 |
| FDGE9/12/√3-2.5-1 | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 2.5 | 12/42/75 |
| FDGE9/12/√3-3.4-1 | 12/√3/0.1 | 0.2→20; 0.5→50; 1→100 | 3.4 | 12/42/75 |
Standaarde
Die FDGE9 reeks voldoen aan die DL/T 653-1998 standaard (Spesifikasie van ontladingspoels vir hoëspannings parallelle kondensators vir bestellings). Las drywingsfaktor: cosφ 0,8 (naloop), oppervlak kruipafstand: meer as 300mm.

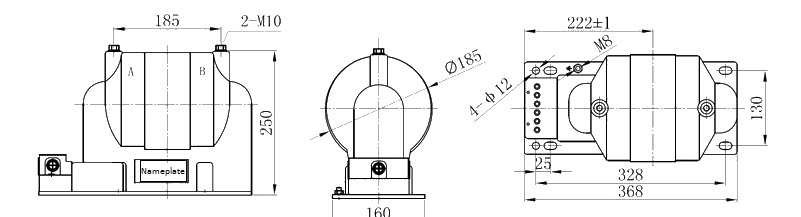

Installasie & Afmetings
Die FDGE9 ontladingspoel is ontwerp vir binnenshuise installasie. Algehele afmetings: lengte 368 mm; breedte 222±1 mm; hoogte 250 mm; liggaamsdeursnee Ø185 mm; basisbevestiging 4-Ø12 met 25mm gleufverskuiwing; boonste terminale 2-M10; sybevestiging M8. Verwys na die goedgekeurde buitelyn-tekening voor fundering en busbarwerk.
Installasiediagram

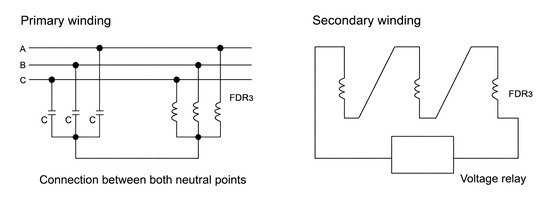

Bedradingsdiagram
Die primêre wikkeling word parallel oor die hoëspannings kondensatorbankterminale gekoppel (fase na neutraal/aardpunt van die bank). Die sekondêre wikkeling verskaf spanningsaanwysing; waar dit gemonteer is, verbind die residusspanningswikkeling met die beskermingsrelais. Bevestig terminaalmerke, polariteit en aarding teen die goedgekeurde bedradingstekening voor inskakeling.
