FLN36-12 Binne hoëspanning SF6-laadskakelaar

Produk-oorsig

Die FLN36-12 binne hoëspanning SF6-laadskakelaar is ‘n dryfefas-skakelapparaat vir 10/12 kV, 50 Hz-verspreidingstelsels, ontwikkel uit verteerde buitelandse tegnologie en vervaardig volgens plaaslike bedryfsvereistes. Volledige tipe-toetse bevestig nakoming van GB 3804 vir 3–63 kV AC-laadskakelaars, GB 16926 vir laadskakelaar-propper-kombinasie-eenhede, en IEC 60265 en IEC 60420. Die reeks dek die gewone laadskakelaar, die FLRN36-12 laadskakelaar-propper-kombinasie-eenheid en kabelkop-weergawes vir kabelvertakkingsbokse, sodat dieselfde raam skakel-, skei- en aardingspligte in stedelike netwerke, industriële aanlegte, hoë geboue, woonbuurte en voorverpakte substestrasies verrig.

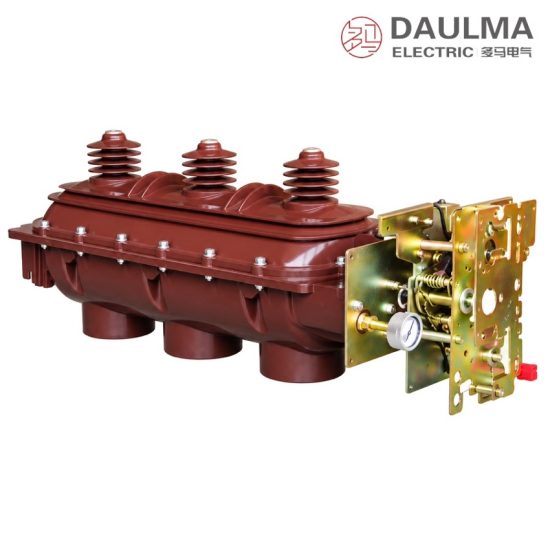

Produkbeelde

FLN36-12 Binne hoëspanning SF6-laadskakelaar - display

FLN36-12 Binne hoëspanning SF6-laadskakelaar - poster_display

Model-aanduiding

FLN36-12 Binne hoëspanning SF6-laadskakelaar - model

Model-formaat: FLN36-12(24)/(D)T 630-20 (laadskakelaar) en FLRN36-12 (skakelaar-propper-kombinasie-eenheid)

FL: SF6-laadskakelaar; N: binnetipe; 36: ontwerp-reeksnommer
12 (24): nominale spanning, kV
D: met aardskakelaar; T: veeraandryf
630: nominale stroom, A; 20: nominale kortstondige weerstandstroom, kA
R na FL: kombinasie met propper; die daaropvolgende syfers gee die propper se nominale stroom en die voorsiene kortsluitverbreekstroom
Ander kombinasies van spanning, stroom en proppe is op aanvraag beskikbaar

Bedryfsvoorwaardes

Omgewingstemperatuur: maksimum +40 °C, minimum -25 °C
Hoogte bo seespieël: nie meer as 1000 m nie
Relatiewe humiditeit: daaglikse gemiddelde nie meer as 95 % nie, maandelikse gemiddelde nie meer as 90 % nie
Aardbewing-intensiteit: nie meer as 8 grade nie
Terreinvoorwaarde: geen brand, ontploffing, chemiese korrosie of ernstige trilling nie
Vervuilingsvlak: II

Konstruksie

Die drie pole word op ‘n staalraam met epoksiehars-isolaatorkolomme gedra en huis ‘n verseënde SF6-boogblus-kamer met aan-af-aarde drie-posisie dryfefas-aksie en betroubare vergrendeling. Die ontwerp gee hoë onderbrekingspunt-isolasie en ‘n groot kruipafstand, met ‘n veldverdelingskerm wat die uitgaande klemme bedek.

Dinamiese en statiese afdigting hou die gaskamer dig terwyl ‘n duidelik sigbare drukkometer die verseënde stelsel in bedryf laat monitor. Weergawes vir kabelkoppe aanvaan raak-veilige elmboog-aansluiters op die uitgaande klemme vir gebruik in kabelvertakkings- en ringhoofeenhede.

Tegniese data

Nr.	Parameter	Eenheid	FLN36-12	FLRN36-12
1	Nominale spanning / hoogste spanning	kV	10/12	10/12
2	Nominale stroom	A	630	125 (propper)
3	Nominale kortstondige weerstandstroom (3 s)	kA	20	—
4	Nominale piekweerstand- en kortsluitinskakelstroom	kA	50	80
5	Nominale kortsluitverbreekstroom	kA	—	31.5
6	Nominale oordragstroom	A	—	2000
7	Nywerheidsfrekwensie / weerlikimpuls-weerstandspanning	kV	42/75	42/75
8	Meganiese lewensduur	bewerkings	3000	3000
9	Nominale SF6-gasdruk	MPa	0,045	0,045

Keuse-notering: as die toepassingdata verby die gelyste reekse gaan, soos terreine bo 1000 m hoogte, 24 kV-isolasievlakke of nie-standaard propperwaardes, kan dit aan ooreenkoms tussen vervaardiger en koper onderhewig wees. Finale parameters is onderhewig aan naamplaatdata en goedgekeurde spesifikasies.

Standarde

Volledige tipe-toetse bevestig nakoming van GB 3804 vir 3–63 kV AC hoëspanning-laadskakelaars, GB 16926 vir hoëspanning-laadskakelaar-propper-kombinasie-eenhede, IEC 60265 vir binne hoëspanning-skeibare skakelaars, proppe en skakelaar-propper-kombinasies, en IEC 60420 vir hoëspanning wisselstroom skakelaar-propper-kombinasies.

Tegniese nota: finale parameters is onderhewig aan naamplaatdata en goedgekeurde spesifikasies.

Installasie en afmetings

Installasiedigram

FLN36-12 Binne hoëspanning SF6-laadskakelaar - installation

Die raam word horisontaal binne die skakelkas of ringhoofeenheid vasgemaak, en die aardingsterminal word met ‘n toegewyde geleier aan die aardrooster gebind. Gaan die aan-af-aarde drie-posisie-aanduiding en die vergrendeling-aksie na, bevestig dat die veeraandryf glad oplaai en vrylaat, en gaan na dat die SF6-drukkometer binne die gespesifiseerde bereik lees voordat die nywerheidsfrekwensie-weerstandstoets op die hoofkring toegepas word.

Afmeting	Waarde (mm)
Enkelpool hoogte / breedte / diepte	360 / 192 / 230
Driepool-breedte, 125 A / 200 A / 630 A	694 / 714 / 734
Vasmaak-afstande, 125 A / 200 A / 630 A	240 / 305 / 345
Voorste flensgate	4 × Ø10
Syflensgate	Ø8,5
Kasdiepte met veeraandryfboks	325

Veiligheidskennisgewing: Installasie, bedryf en onderhoud moet deur gekwalifiseerde kundiges uitgevoer word. Voor onderhoud, skuif die skakelaar na die oop posisie, bevestig die aangeduide skeidingstoestand, maak die aardskakelaar toe en bevestig afwesigheid van spanning. Moenie die skakelaar bedryf wanneer die SF6-gasdruk onder die gespesifiseerde waarde daal nie, en gebruik nooit die laadskakelaar om kortsluitstroom te verbreek nie.

Gereelde vrae

Dit is ‘n binne dryfefas-laadskakelaar vir 10/12 kV, 50 Hz-stelsels, gebruik om ladingsstrome te maak en te verbreek en kringe vir onderhoud in industriële aanlegte, hoë geboue, residensiële verspreidingskamers en voorverpakte substestrasies te skei. Kortsluitbeskerming word deur reserve-proppe of stroomop-inrigtings voorsien.

FLN36-12 is die laadskakelaar alleen, geklassifiseer 630 A met ‘n 20 kA kortstondige weerstandstroom. FLRN36-12 is die laadskakelaar-propper-kombinasie-eenheid: dieselfde skakelliggaam word gepaar met reserve-proppe, tipies 125 A, wat kortsluitstrome tot 31,5 kA verbreek, met ‘n nominale oordragstroom van 2000 A en ‘n nominale kortsluitinskakelstroom van 80 kA.

FL is die SF6-laadskakelaar, N binnetipe, 36 die ontwerp-reeksnommer, 12 (of 24) die nominale spanning in kV, D die aardskakelaar, T die veeraandryf, 630 die nominale stroom in A en 20 die nominale kortstondige weerstandstroom in kA. In die kombinasie-eenheid dui die letter R na FL die kombinasie met ‘n propper aan, en die daaropvolgende syfers gee die propper se nominale stroom en die voorsiene kortsluitverbreekstroom.

Die verseënde SF6-boogblus-kamer bied aan-af-aarde drie-posisie dryfefas-aksie met betroubare vergrendeling, sodat een apparaat die voerder skakel, skei en aarde. Die aardingsposisie verskaf ‘n stewig geaarde, duidelik aangeduide veilige toestand vir onderhoud, en die duidelik sigbare drukkometer laat die verseënde gasstelsel in bedryf monitor.

Kabelkop-weergawes aanvaar raak-veilige elmboog-aansluiters op die uitgaande klemme vir gebruik in kabelvertakkings- en ringhoofeenhede, terwyl gewone weergawes staaf- of busstaaf-aansluitings gebruik. ‘n Veldverdelingskerm bedek die uitgaande klemme, en die ontwerp gee hoë onderbrekingspunt-isolasie en ‘n groot kruipafstand.

Volledige tipe-toetse bevestig nakoming van GB 3804 vir 3–63 kV AC-laadskakelaars, GB 16926 vir laadskakelaar-propper-kombinasie-eenhede, en IEC 60265 en IEC 60420. Terreine bo 1000 m hoogte, 24 kV-isolasievlakke of nie-standaard propperwaardes is aan ooreenkoms tussen vervaardiger en koper onderhewig.
