Produk Oorsig

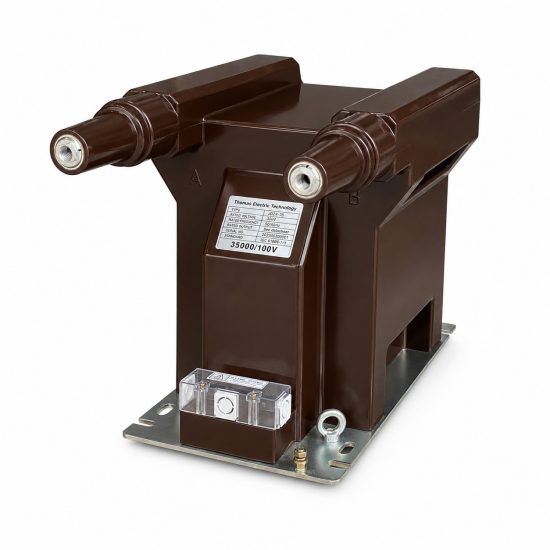

Die JDZ16-35R spanningstransformator is ‘n binnenshuise, epoksiehars-giet enkelfase meettoestel wat ontwerp is vir 35kV middelspannings-distribusiestelsels. Hierdie gevorderde spanningstransformator beskik oor epoksiehars-giet isolasietegnologie wat uitstekende diëlektriese sterkte en onderhoudsvrye werking bied vir betroubare prestasie in binnenshuise omgewings.
Die JDZ16-35R lewer presiese spanningmeting vir energiemetering, spanningmonitering en relaaisbeskermingstoepassings met verskeie spanningverhoudings (35/0.1kV, 35/0.1/0.1kV, 35/0.1/0.22kV) en aanpasbare akkuraatheidsklasse (0.2, 0.5). Die epoksiehars-giet konstruksie verseker superieure isolasieprestasie terwyl dit tot 1000VA maksimum uitsetkapasiteit bied. Die kompakte ontwerp met ‘n massa van 97kg vereenvoudig installasie en verminder strukturele ondersteuningsvereistes.

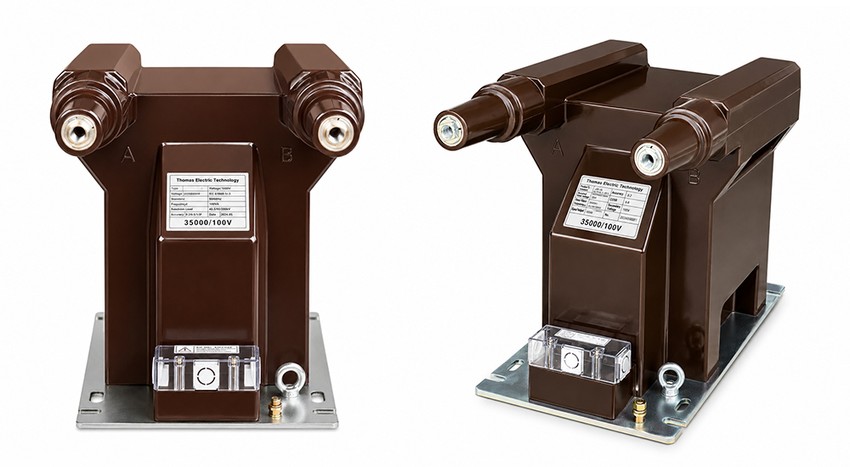

Produk Vertoning
Toepassingsposisie
Die JDZ16-35R word geïnstalleer in binnenshuise skakelborde, substasies en distribusienetwerke waar betroubare enkelfase spanningmeting vereis word. Die epoksiehars-isolasie bied uitstekende vogweerstand en UV-beskerming vir langtermyn binnenshuise werking. Verskeie spanningverhoudings akkommodeer diverse meting- en beskermingstelselvereistes.
Hoof Toepassings
- 35kV binnenshuise distribusienetwerke
- Substasies wat spanningmeting benodig
- Industriële fasiliteite met middelspanningsvoorsiening
- Energiemeteringstoepassings
- Spanningmonitering en relaaisbeskerming
- Binnenshuise kragdistribusiestelsels
Toepassingsgevallestudies
Toepassingssenario 1: Substasie Spanningmeting
Elektrisiteitsmaatskappye gebruik die JDZ16-35R epoksiehars spanningstransformator in 35kV binnenshuise substasies vir energiemetering en relaaisbeskerming. Die 35/0.1kV spanningverhouding verskaf akkurate spanningseine vir beskermingsrelaais, terwyl die epoksiehars-isolasie betroubare prestasie verseker in binnenshuise omgewings met ‘n 40.5/95/200kV isolasievlak en onderhoudsvrye werking.
Toepassingssenario 2: Industriële Middelspanningsmetering
Industriële fasiliteite met 35kV insetvoorsiening benodig akkurate spanningmeting vir energiebestuur en beskermingskoördinasie. Die JDZ16-35R bied verskeie akkuraatheidsklasse (0.2, 0.5) en spanningverhoudings (35/0.1kV, 35/0.1/0.1kV, 35/0.1/0.22kV) om verskillende metingvereistes te voldoen, met tot 1000VA maksimum uitsetkapasiteit vir verskeie lasvoorwaardes.
Toepassingspassing
Geskik Vir
- Binnenshuise 35kV spanningmeting
- Substasies met energiemeteringvereistes
- Industriële fasiliteite met middelspanningsvoorsiening
- Spanningmoniteringstoepassings
- Relaaisbeskermingstelsels
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Buitenshuise installasietoepassings (gebruik buitenshuise-gegradeerde modelle)
- Stroommetingstoepassings (gebruik ST eerder)
- Hoëspanningsstelsels bo 40.5kV (gebruik hoërspanningsklas modelle)
- Toepassings wat driefase meting in een eenheid benodig
Installasievoorwaardes
- Installasieposisie: Binnenshuise skakelborde, substasies of distribusiepunte
- Omgewingstemperatuur: -25°C tot +40°C
- Hoogte bo seevlak: ≤ 1000m (standaard), hoër hoogte op versoek beskikbaar
- Isolasie: Epoksiehars-giet
- Frekwensie: 50Hz of 60Hz
- Konneksie: Enkelfase
- Onderhoud: Minimale onderhoud benodig (epoksiehars-ontwerp)
Tegniese Parameters
Die JDZ16-35R is ‘n binnenshuise epoksiehars-giet enkelfase spanningstransformator vir 35kV-stelsels. Bedryfstemperatuur -25°C tot +40°C, voldoen aan GB20840.3-2013 en IEC61869-3:2011 standaarde.
VT Data – Enkel Sekondêre Wikkeling
| Gegradeerde Spanning (kV) |
Akkuraatheidsklas & Gegradeerde Uitset (VA) |
Maks Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 35/0.1 | 0.2: 40 0.5: 100 |
600 | 40.5/95/200 |
VT Data – Dubbele Sekondêre Wikkeling
| Gegradeerde Spanning (kV) |
Akkuraatheidsklas & Gegradeerde Uitset (VA) |
Maks Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 35/0.1/0.1 | 0.2/0.5: 30/50 0.2/0.2: 20/20 |
500 | 40.5/95/200 |
VT Data – Sekondêr met Kragvoorsiening
| Gegradeerde Spanning (kV) |
Akkuraatheidsklas & Gegradeerde Uitset (VA) |
Maks Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 35/0.1/0.22 | 0.2/3: 40/500 | 1000 | 40.5/95/200 |
Installasie

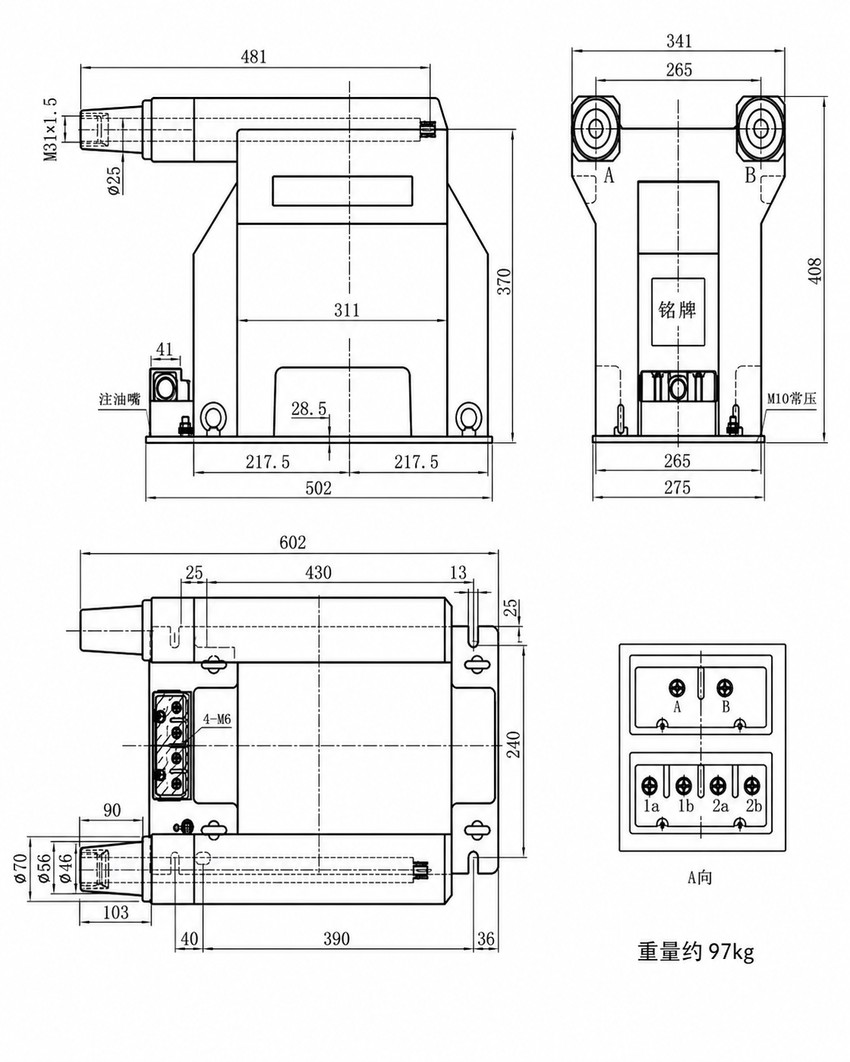

Dimensionele Verwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Sy-aansig | Wydte 481mm; Hoogte 370mm; Basis 502mm | Terminal M31×1.5 aan linkerkant |
| Vooraansig | Wydte 341mm; Monteer gate 265mm; Hoogte 408mm; Basis 275mm | Terminale A en B, naamplaat, M10 hysring |
| Bo-aansig | Lengte 602mm; Wydte 240mm | Terminalboks-konneksies |
Massa: Ongeveer 97kg

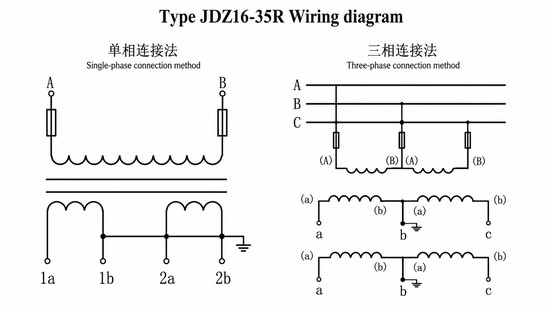

Bedradingsdiagram
Installasieriglyne
- Installeer in binnenshuise skakelborde of substasie met voldoende ventilasie
- Koppel primêre terminale A en B aan spanningstelsel
- Koppel sekondêre terminale aan meters en beskermingstoestelle
- Verseker behoorlike aarding van sekondêre stroombaan
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor ingebruikstelling
- Kontroleer isolasieweerstand voor aktivering
Epoksiehars Eienskappe
Die JDZ16-35R inkorporeer gevorderde epoksiehars-tegnologie insluitend:
- Uitstekende vogweerstand vir binnenshuise werking
- UV-beskerming vir langtermyn prestasie
- Superieure isolasieprestasie met 40.5/95/200kV vlak
- Onderhoudsvrye konstruksie wat periodieke inspeksie uitskakel
Standaarde
Die JDZ16-35R epoksiehars spanningstransformator voldoen aan GB20840.3-2013 en IEC61869-3:2011 vir spanningstransformators, wat verseker dat dit versoenbaar is met Chinese en internasionale standaarde vir middelspanningsmetingstoepassings.
Keusegids
Kies volgens stelselspanning: JDZ16-35R is ontwerp vir 35kV-stelsels met 40.5/95/200kV isolasievlak.
Kies volgens spanningverhouding: Kies 35/0.1kV vir basiese meting, 35/0.1/0.1kV vir dubbele sekondêre uitsette, of 35/0.1/0.22kV vir meting met kragvoorsiening.
Kies volgens akkuraatheidsklas: Gebruik 0.2 vir hoëpresisie metering of 0.5 vir standaard metering.
Kies volgens gegradeerde uitset: Kies gegradeerde uitset (20-500VA) gebaseer op gekoppelde lasvereistes.
Bestelinligting
Wanneer u die JDZ16-35R epoksiehars spanningstransformator bestel, spesifiseer asseblief:
- Model: JDZ16-35R
- Stelselspanning: 35kV
- Spanningverhouding: 35/0.1kV, 35/0.1/0.1kV, of 35/0.1/0.22kV
- Akkuraatheidsklas: 0.2 of 0.5
- Gegradeerde uitset: Spesifiseer VA-waarde uit tabel
- Frekwensie: 50Hz of 60Hz
- Installasietipe: Binnenshuise
- Hoeveelheid
Vrae en Antwoorde
FAQs
Q1: Wat is die maksimum uitsetkapasiteit en massa van die JDZ16-35R spanningstransformator?
Die JDZ16-35R bied ‘n maksimum uitsetkapasiteit van tot 1000VA, wat voldoende krag vir gekoppelde meting- en beskermingstoestelle verseker. Dit beskik oor ‘n kompakte epoksiehars-geontwerp met ‘n totale massa van 97kg. Hierdie relatief ligte konstruksie vereenvoudig hantering en verminder die strukturele ondersteuningsvereistes tydens binnenshuise skakelbordinstallasie in kommersiële en industriële substasies.
Q2: Watter spanningsverhoudings en akkuraatheidsklasse is beskikbaar vir hierdie 35kV transformator?
Die JDZ16-35R akkommodeer diverse stelselvereistes met veelvuldige spanningsverhoudings, spesifiek 35/0.1kV, 35/0.1/0.1kV, en 35/0.1/0.22kV. Dit ondersteun aanpasbare akkuraatheidsklasse van 0.2 en 0.5, wat dit hoogs geskik maak vir presiese energiemetering, spanningmonitering en relaaisbeskermingstoepassings in 35kV middelspannings-distribusienetwerke en industriële fasiliteite waar betroubare data krities is.
Q3: Waarom word epoksiehars-gietwerk gebruik vir die JDZ16-35R binnenshuise transformator?
Epoksiehars-gietwerk bied superieure diëlektriese sterkte en uitstekende vog- en UV-weerstand, wat langtermyn betroubare prestasie in binnenshuise omgewings verseker. Hierdie onderhoudsvrye isolasietegnologie waarborg ‘n isolasievlak van 40.5/95/200kV, wat die transformator teen omgewingsdegradasie beskerm en die behoefte aan gereelde vloeistof- of vaste-isolasie-instandhouding elimineer vir optimale stelselbeskikbaarheid.
Q4: Hoe vereenvoudig die kompakte ontwerp van die JDZ16-35R installasie in substasies?
Met ‘n totale massa van slegs 97kg en ‘n kompakte epoksiehars-geprofileerde ontwerp, verminder die JDZ16-35R strukturele ondersteuningsvereistes aansienlik. Hierdie ligte ontwerp laat makliker hantering toe tydens installasie in binnenshuise skakelborde, substasies en distribusienetwerke, wat uiteindelik siviele en strukturele ingenieurskoste verlaag en die algehele projektydperk vir ingenieurs verkort.
Q5: Wanneer moet die JDZ16-35R transformator gekies word vir 35kV binnenshuise toepassings?
Die JDZ16-35R moet gekies word wanneer presiese enkelfase spanningmeting vir energiemetering, spanningmonitering en relaaisbeskerming in 35kV binnenshuise skakelborde of substasies vereis word. Dit is ideaal vir omgewings wat onderhoudsvrye, vogbestande epoksiehars-isolasie benodig met ‘n isolasievlak van 40.5/95/200kV en tot 1000VA uitset vir betroubare werking.
Q6: Kan die JDZ16-35R transformator gebruik word vir metering en relaaisbeskerming?
Ja, dit is spesifiek ontwerp vir dubbel-doeleindetoepassings. Deur die toepaslike spanningsverhouding, soos 35/0.1/0.1kV, te kies en akkuraatheidsklasse van 0.2 of 0.5 te gebruik, lewer die transformator presiese spanningsseine vir energiemetering terwyl dit betroubare insette vir relaaisbeskermingstelsels in 35kV binnenshuise netwerke verskaf sonder om akkuraatheid in te boet.
Q7: Is die JDZ16-35R geskik vir buitelug-toepassings met hoë UV-blootstelling?
Die JDZ16-35R is spesifiek as ‘n binnenshuise transformator ontwerp vir 35kV middelspannings-distribusiestelsels. Sy gevorderde epoksiehars-isolasie bied egter uitstekende UV-weerstand en vogbeskerming vir langtermyn duursaamheid in half-buite omgewings. Vir streng buitelugtoepassings met hoë UV-blootstelling is die geskiktheid onderhewig aan bevestiging; kontak die vervaardiger direk vir alternatiewe modelle of spesifieke omgewingspesifikasies.
