Produk Oorsig
Die JDZC3 binnenshuise epoksie gegote hars spanningstransformator is ‘n mediumspanning-spanningstransformator wat ontwerp is vir 6kV, 10kV en 12kV skakelaarinstallasies. Dit omskakel die primêre stelselspanning na sekondêre spanningsuitsette vir meting, monitering en hulpmagtoevoerkringe.
Hierdie reeks kan vervaardig word vir 6kV-, 10kV- en 12kV-stelsels volgens projekvereistes. ‘n Tipiese konfigurasie verskaf ‘n 100V-sekondêre wikkeling vir meting of beheertoepassings en ‘n afsonderlike 220V-sekondêre wikkeling vir hulpmaguitset. Die epoksie gegote hars isolasiekonstruksie is geskik vir binnenshuise skakelaars, verspreidingspaneel en mediumspannings-elektriese toerusting wat beide spanningmeting en hulpmagtoevoer van een spanningstransformator benodig.
Toepassingsposisie
Die JDZC3 spanningstransformator word normaalweg in die spanningstransformatorvak van binnenshuise mediumspannings-skakelaars geïnstalleer. Dit verskaf sekondêre seine aan meetinstrumente, moniteringtoestelle en beheertoerusting, terwyl dit ook ‘n 220V hulpmaguitset lewer waar deur die projekontwerp voorgeskryf word.
Hoof Toepassings
- 6kV, 10kV en 12kV binnenshuise mediumspannings-skakelaars
- Spanningsmeting- en spanningmoniteringskringe
- Beheerspanningsseinuitsetkringe
- Hulp-220V magtoevoerkringe
- Verspreidingspaneel wat beide meting en kragsekondêre uitsette benodig
- Binnenshuise mediumspanningsstelsels wat epoksie gegote hars spanningstransformators gebruik
Sleutelspesifikasies
| Item | Spesifikasie |
|---|---|
| Modelreeks | JDZC3-6 / JDZC3-10 / JDZC3-12 |
| Produktipe | Binnenshuise spanningstransformator / potensiaaltransformator |
| Isolasiekonstruksie | Binnenshuise epoksie gegote hars isolasie |
| Installasie | Binnenshuise skakelaarinstallasie |
| Beskikbare spanningklas | 6kV, 10kV en 12kV |
| Geskatte primêre spanning | Volgens spanningklas en projekspesifikasie |
| Sekondêre uitset | 100V vir meting/beheer; 220V vir hulpmag |
| Akkuraatheidklas | 0.2 / 0.5 vir meting/beheerwikkeling |
| Geskatte isolasievlak | 12/40/75kV |
| Geskatte frekwensie | 50Hz of 60Hz |
| Omgewingstemperatuur | -5°C tot +40°C |
| Maks. uitset | 2000VA |
| Standaarde | GB1207-2006, IEC60044-2:2003 en projek-spesifieke vereistes |

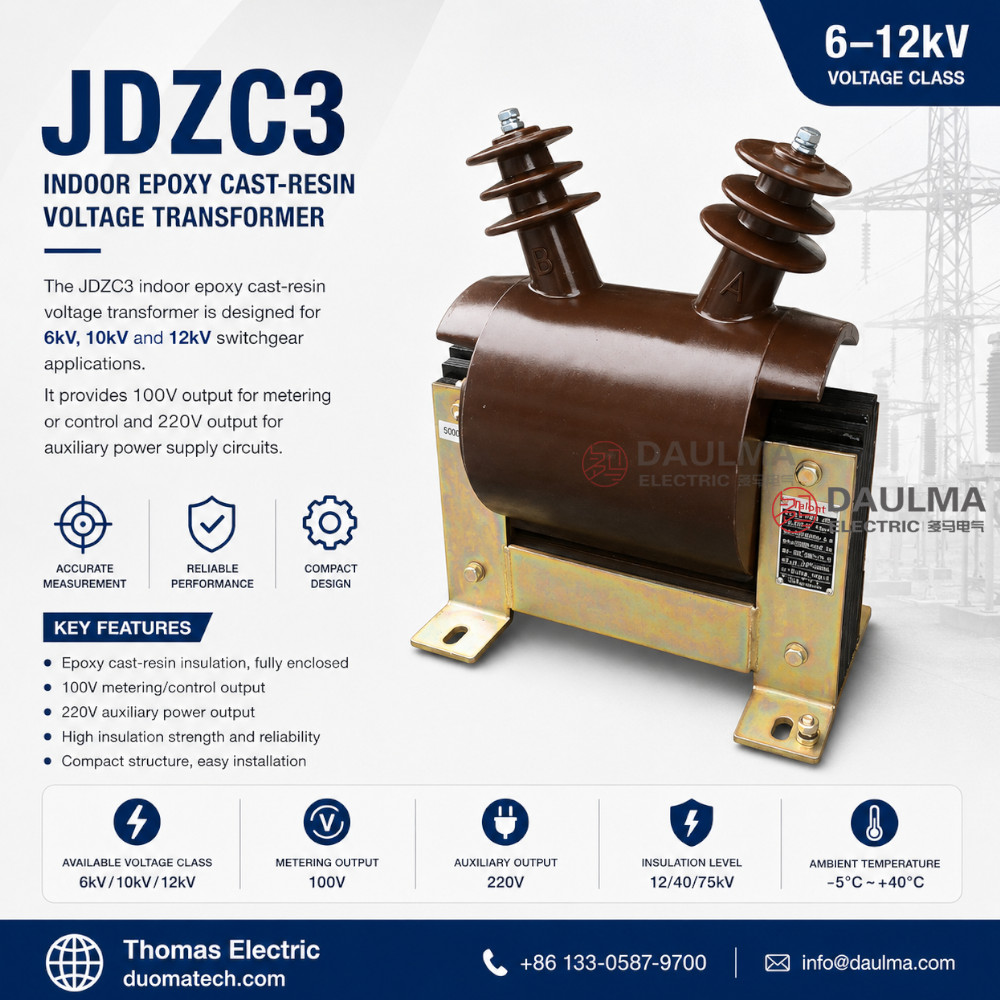

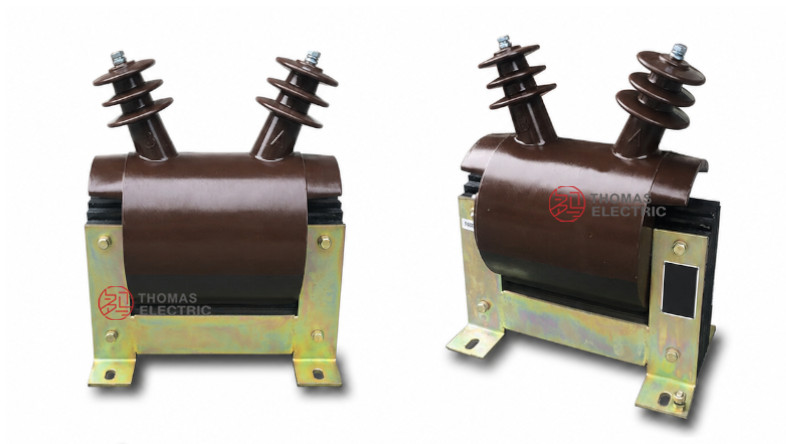

Produk Vertoning
Toepassingspassing
Geskik Vir
- Binnenshuise 6kV, 10kV en 12kV mediumspannings-skakelaars
- Kringe wat 100V meting of beheerspanningsuitset benodig
- Toepassings wat ‘n addisionele 220V hulpmagwikkeling benodig
- Mediumspanningspaneel wat epoksie gegote hars isolasie benodig
- Projekte wat kompakte binnenshuise spanningstransformatorinstallasie benodig
Nie Aanbeveel Vir
- Buitenshuise blootgestelde installasie sonder ‘n geskikte behuising
- Stelsels bo die gespesifiseerde spanning- en isolasievlak
- Toepassings wat olie-ondergedompelde spanningstransformatorbou benodig
- Projekte wat spesiale sekondêre spannings of laste benodig sonder tegniese bevestiging
Tegniese Struktuur
| Komponent | Beskrywing |
|---|---|
| Kern- en wikkelingstelsel | Elektromagnetiese spanningomskakelingsstruktuur vir 10000V primêre spanning |
| Primêre wikkeling | Gekoppel aan die mediumspanningskant deur A- en B-primêre terminale |
| Metings-/beheerwikkeling | 1a-1b sekondêre wikkeling wat 100V uitset lewer vir meting of monitering |
| Kragsekondêre wikkeling | 2a-2b sekondêre wikkeling wat 220V hulpmaguitset lewer |
| Epoksie gegote hars liggaam | Binnenshuise droë-tipe isolasiekonstruksie vir mediumspannings-skakelaars |
| Monteerbasis | Metaalbasis en vasstellingskonstruksie vir kabinetinstallasie |
Modelbenaming
Die JDZC3-10 modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| J | Spanningstransformator |
| D | Enkelfase spanningstransformatorstruktuur |
| Z | Epoksie gegote hars isolasie |
| C | Produkstruktuur / hulpuitsetontwerpkode |
| 3 | Ontwerpreekode |
| 10 | Modelspanningskode vir 12kV spanningklas |
Tegniese Data
Die volgende tegniese data is gebaseer op die JDZC3-produkmonster en uitgebrei om beskikbare 6kV-, 10kV- en 12kV-vervaardigingopsies te weerspieël. Werklike spanningverhouding, isolasievlak en las moet bevestig word volgens die finale tegniese ooreenkoms en produknaamplaat.
| Item | Tegniese Waarde |
|---|---|
| Beskikbare spanningklas | 6kV, 10kV en 12kV |
| Geskatte primêre spanning | Volgens spanningklas en projekspesifikasie |
| Metings-/beheersekondêre wikkeling | 1a-1b |
| Metings-/beheeruitsetspanning | 100V |
| Akkuraatheidklas | 0.2 / 0.5 |
| Geskatte kapasiteit vir metings-/beheerwikkeling | 60 / 100VA |
| Hulpmagsekondêre wikkeling | 2a-2b |
| Hulpmaguitsetspanning | 220V |
| Geskatte kapasiteit vir hulpmagwikkeling | 1000VA |
| Maks. uitset | 2000VA |
| Geskatte isolasievlak | 12/40/75kV |
| Geskatte frekwensie | 50Hz of 60Hz |
| Omgewingstemperatuur | -5°C tot +40°C |
Tegniese notas:
- Die JDZC3-reeks kan vervaardig word vir 6kV-, 10kV- en 12kV-toepassings.
- Geskatte uitset en sy ooreenstemmende akkuraatheidklas word slegs as een gekose kombinasie verskaf.
- Indien die vereiste parameters die gelysde reeks oorskry, moet dit bevestig word deur ooreenkoms tussen vervaardiger en koper.
- Die 100V sekondêre uitset word gebruik vir meting- of moniteringskringe.
- Die 220V sekondêre uitset word gebruik as ‘n hulpmaguitset volgens projekvereistes.

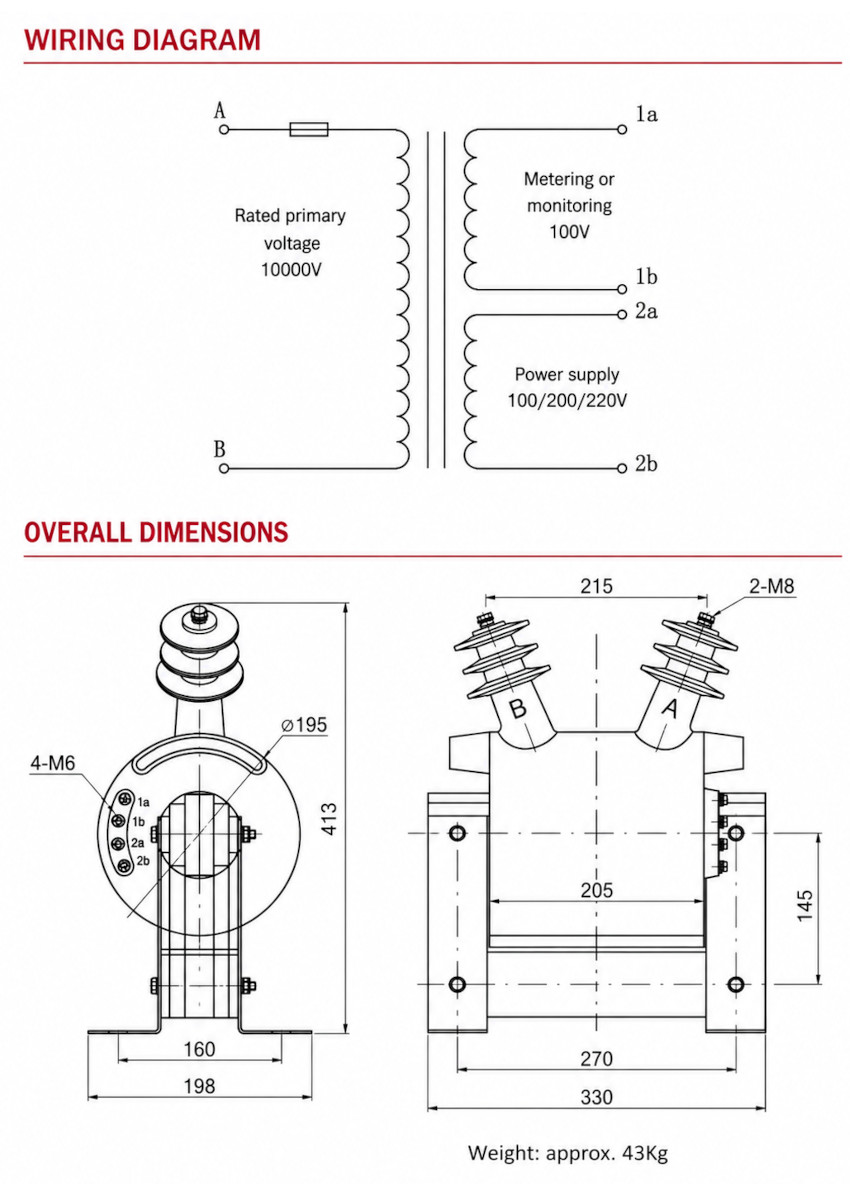

Installasie en Afmetings
Die JDZC3-10 reeks moet geïnstalleer word volgens die goedgekeurde buitelyn-tekening, bedradingsdiagram en skakelaaruitleg. Die produk het twee hoëspannings-primêre terminale, sekondêre terminaaluitlate en ‘n basisgemonteerde struktuur vir binnenshuise skakelaarinstallasie.
Algemene Afmetingsverwysing
| Item | Afmeting / Spesifikasie |
|---|---|
| Algemene hoogte | 413 mm |
| Bo-terminaalafstand | 215 mm |
| Hoofliggaambreedte | 205 mm |
| Algemene basislengte | 330 mm |
| Monteerbasislengte | 270 mm |
| Basisbreedte | 198 mm |
| Monteerbreedte | 160 mm |
| Sy-monteer verwysing | 145 mm |
| Primêre terminaalbout | 2-M8 |
| Sekondêre terminaalvasstelling | 4-M6 |
| Benaderde gewig | 43 kg |
Terminaal- en Bedradingsnotas
- Primêre terminale A en B moet gekoppel word volgens die goedgekeurde bedradingsdiagram.
- Sekondêre terminale 1a en 1b lewer 100V uitset vir meting of monitering.
- Sekondêre terminale 2a en 2b lewer 220V hulpmaguitset.
- Terminaalmerkings, aardingopstelling en isolasiespeling moet nagegaan word voor ingebruikneming.
- Die totale gekoppelde las mag nie die geskatte kapasiteit van elke sekondêre wikkeling oorskry nie.
Nakoming en Toetsing
Die JDZC3-10 reeks is ontwerp vir binnenshuise mediumspannings-spanningstransformator-toepassings. Die verskafde monster verwys na GB1207-2006 en IEC60044-2:2003, saam met kliënt-spesifieke vereistes. Projeknakoming moet bevestig word volgens die tegniese ooreenkoms.
Tipiese Routynetoetse
- Visuele inspeksie en naamplaatverifikasie
- Verhoudingsverifikasie
- Polariteit- en terminaalmerkingkontrole
- Akkuraatheidstoets by gespesifiseerde geskatte las
- Kragfrekwensie-isolasiestoets
- Isolasieweerstandstoets
- Sekondêre wikkeling- en hulpmagwikkelingverifikasie
Ingenieursnotas
- Kies JDZC3-6, JDZC3-10 of JDZC3-12 volgens die projekspanningsklas.
- Bevestig die 100V metings-/beheerwikkelinglas voor die aankoppeling van meters of moniteringtoestelle.
- Bevestig die 220V hulpmaglas voor die aankoppeling van beheer- of hulptoerusting.
- Moenie die geskatte uitset van elke sekondêre wikkeling oorskry nie.
- Kontroleer die benaderde gewig van 43 kg, basismonteerdimensies en terminaalspeling voor installasie.
- Vir spesiale sekondêre uitset, las of installasievereistes, is tegniese bevestiging nodig voor bestelling.
Seleksiegids
Hoe om JDZC3 spanningklas te selekteer
Kies JDZC3-6 vir 6kV-stelsels, JDZC3-10 vir 10kV-stelsels en JDZC3-12 vir 12kV-stelsels. Die finale spanningverhouding en isolasievlak moet ooreenstem met die projekspesifikasie en skakelaarontwerp.
Hoe om sekondêre uitsetvereistes te bevestig
Gebruik die 1a-1b sekondêre wikkeling vir 100V meting- of moniteringskringe. Gebruik die 2a-2b sekondêre wikkeling vir 220V hulpmagkringe. Bevestig die las van elke kring voor finale seleksie.
Hoe om geskatte kapasiteit te bevestig
Die metings-/beheerwikkeling is geskat op 60/100VA vir akkuraatheidklasse 0.2/0.5. Die hulpmagwikkeling is geskat op 1000VA. Die totale uitset en bedryfstogstand moet nie die transformatorgradering oorskry nie.
Hoe om installasieruimte te bevestig
Kontroleer die algemene hoogte, basisdimensies, primêre terminaalafstand, sekondêre terminaallokasie en benaderde gewig voor goedkeuring van skakelaaruitleg.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ‘n kwotasie aanvra:
- Produkmodel: JDZC3-6, JDZC3-10 of JDZC3-12
- Geskatte primêre spanning en spanningklas
- Metings-/beheersekondêre uitsetvereiste
- Hulpmagsekondêre uitsetvereiste
- Vereiste akkuraatheidklas en geskatte kapasiteit
- Geskatte isolasievlak
- Geskatte frekwensie: 50Hz of 60Hz
- Installasiedimensies of skakelaaruitlegvereistes
- Toepaslike standaard of projekspesifikasie
- Hoeveelheid
- Spesiale vereistes vir tekeninge, toetsverslae, sertifikate, naamplaat taal, verpakking of versending
GVV’s
FAQs
Q1: Wat is die sekondêre uitsette van die JDZC3 spanningstransformator?
Die JDZC3-reeks bied tipies twee afsonderlike sekondêre wikkelings vir veelzijdige toepassings. Die eerste wikkeling lewer 100V vir meting-, monitering- en beheertoepassings met hoë akkuraatheidklasse van 0.2 of 0.5. Die tweede wikkeling lewer ‘n 220V-uitset wat spesifiek ontwerp is vir hulpmagtoevoerkringe. Hierdie kompakte dubbeluitset-konfigurasie maak dit ideaal vir industriële toepassings wat beide presisiespanningmeting en betroubare hulpkrag vanaf ‘n enkele transformator-eenheid benodig. Spesifieke uitsetverhoudings en konfigurasies kan aangepas word volgens u unieke projekvereistes.
Q2: Watter spanningklasse is beskikbaar vir die JDZC3-reeks?
Die JDZC3-reeks binnenshuise epoksie gegote hars spanningstransformators is beskikbaar in drie standaard mediumspanningklasse, naamlik 6kV, 10kV en 12kV. Die keuse van die korrekte model (JDZC3-6, JDZC3-10, of JDZC3-12) hang af van die primêre stelselspanning van u binnenshuise skakelaarinstallasie of verspreidingspaneel. Die geskatte primêre spanning en presiese isolasievlakke word volgens die spesifieke spanningklas en projekspesifikasies bepaal. Kontak die vervaardiger vir pasgemaakte primêre spanningskonfigurasies buite hierdie standaardreekse.
Q3: Hoe word die JDZC3-transformator in skakelaars geïnstalleer?
Die JDZC3 is spesifiek ontwerp vir binnenshuise installasie binne mediumspanning-skakelaars en verspreidingspanele. Dit word normaalweg in die spesifieke spanningstransformatorvak van die skakelaar geplaas. Die epoksie gegote hars isolasiekonstruksie bied uitstekende beskerming en is geskik vir binnenshuise omgewings. Vir korrekte installasie, maak seker dat dit geïntegreer is in stelsels wat beide meting en kragsekondêre uitsette benodig. Raadpleeg die spesifieke projekontwerpdokumente en die vervaardiger se installasiehandleiding vir presiese mounting-vereistes en bedradingskemas.
Q4: Waarom is die JDZC3 ideaal vir verspreidingspanele?
Die JDZC3 is ideaal vir verspreidingspanele omdat dit beide spanningmeting en hulpmagtoevoer vanuit ‘n enkele, kompakte eenheid lewer. Dit elimineer die behoefte aan veelvuldige transformators, wat waardevolle paneelruimte en koste bespaar. Met sy 100V-uitset vir beheer- en metinstrumente, en ‘n 220V-uitset vir hulpmag, voldoen dit aan die veelzijdige behoeftes van binnenshuise mediumspanningstelsels. Die robuuste epoksie gegote hars isolasie verseker betroubare werking in tipiese binnenshuise industriële en kommersiële verspreidingsomgewings.
Q5: Wat is die akkuraatheidklas van die metingwikkelings?
Die meting- en beheerwikkelings van die JDZC3-reeks beskik oor hoë-akkuraatheidklasse van 0.2 of 0.5. Hierdie specificerings verseker presiese sekondêre seine vir kritieke meetinstrumente, moniteringtoestelle en beheerstelsels. Die 0.2-klas word tipies gebruik waar hoë presisie vir fakturering of kritieke prosesbeheer vereis word, terwyl die 0.5-klas geskik is vir algemene paneelmeting en monitering. Die presiese akkuraatheidklas wat vir u projek toegepas word, is onderhewig aan bevestiging tydens die bestelproses.
Q6: Watter instandhoudingsvereistes geld vir epoksie gegote transformators?
Epoksie gegote hars spanningstransformators soos die JDZC3 is oor die algemeen onderhoudsvry as gevolg van hul soliede isolasiekonstruksie. Daar is geen vloeistowwe om na te vul of te monitor nie. Instandhouding behels hoofsaaklik periodieke visuele inspeksies vir stofophoping, krake of tekens van oorverhitting op die epoksie-oppervlak. Maak seker dat die ventilasie in die skakelaarvak onbelemmerd bly. Vir spesifieke beproeingskedules, isolasieweerstandmetings of gedetailleerde instandhoudingsprotokolle, kontak die vervaardiger vir die amptelike tegniese riglyne.
Q7: Is die JDZC3-reeks geskik vir buitelug-toepassings?
Nee, die JDZC3-reeks is uitsluitlik ontwerp en geklassifiseer vir binnenshuise toepassings. Die epoksie gegote hars isolasiekonstruksie is geoptimaliseer vir die omgewingstoestande van binnenshuise mediumspanning-skakelaars en verspreidingspanele. Dit beskik nie oor die spesiale UV-beskerming, weerbestandeigheid of ekstra isolasie-afstande wat vir buitelug-installasies vereis word nie. Vir buitelug-projekte moet ‘n spesifieke buitelug-geklassifiseerde spanningstransformator gebruik word. Kontak die vervaardiger om geskikte buitelug-alternatiewe te bespreek indien u projek buitelug-toepassings benodig.
