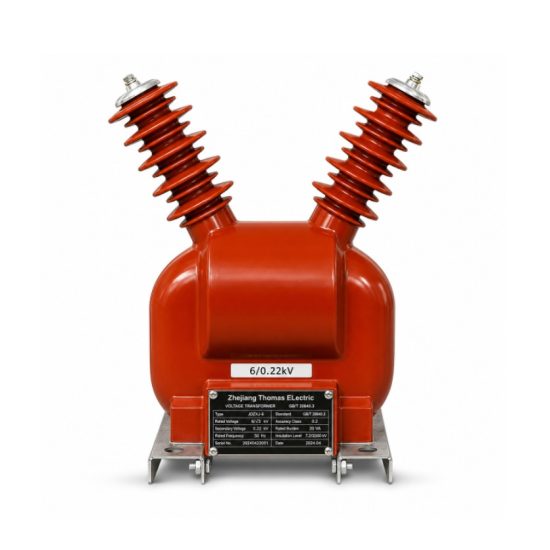

Produk Oorsig
Die JDZW32-10R spanningstransformator is ‘n buite-epoksiehars gegote tipe meettoestel wat ontwerp is vir 10kV mediumspanningsverspreidingsisteme. Hierdie enkelfase spanningstransformator het gevorderde epoksiehars isolasietegnologie met dubbele sekondêre wikkelings, wat beide metering- en kragtoevoeruitsette in ‘n kompakte ontwerp bied.
Die JDZW32-10R lewer presiese spanningmeting vir beskermings- en meteringtoepassings met 0,2/0,5 akkuraatheidsklasse. Die dubbele sekondêre konfigurasie bied ‘n 100V-uitset vir metering/monitoring (1a-1b) en ‘n 100/200/220V-uitset vir kragtoevoer (2a-2b), met ‘n maksimum uitset van 750VA. Die epoksiehars gegote konstruksie verseker onderhoudsvrye werking terwyl dit superieure isolasieprestasie bied met ‘n 12/40/75kV isolasievlak. Die kompakte ontwerp met ‘n gewig van 27,2kg vereenvoudig installasie en verminder strukturele ondersteuningsvereistes.

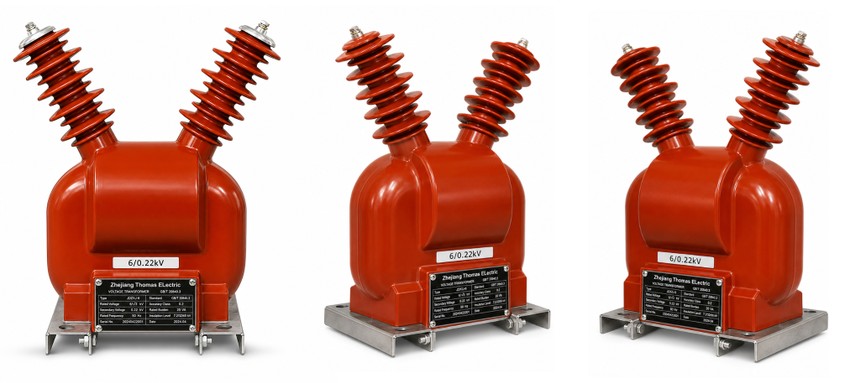

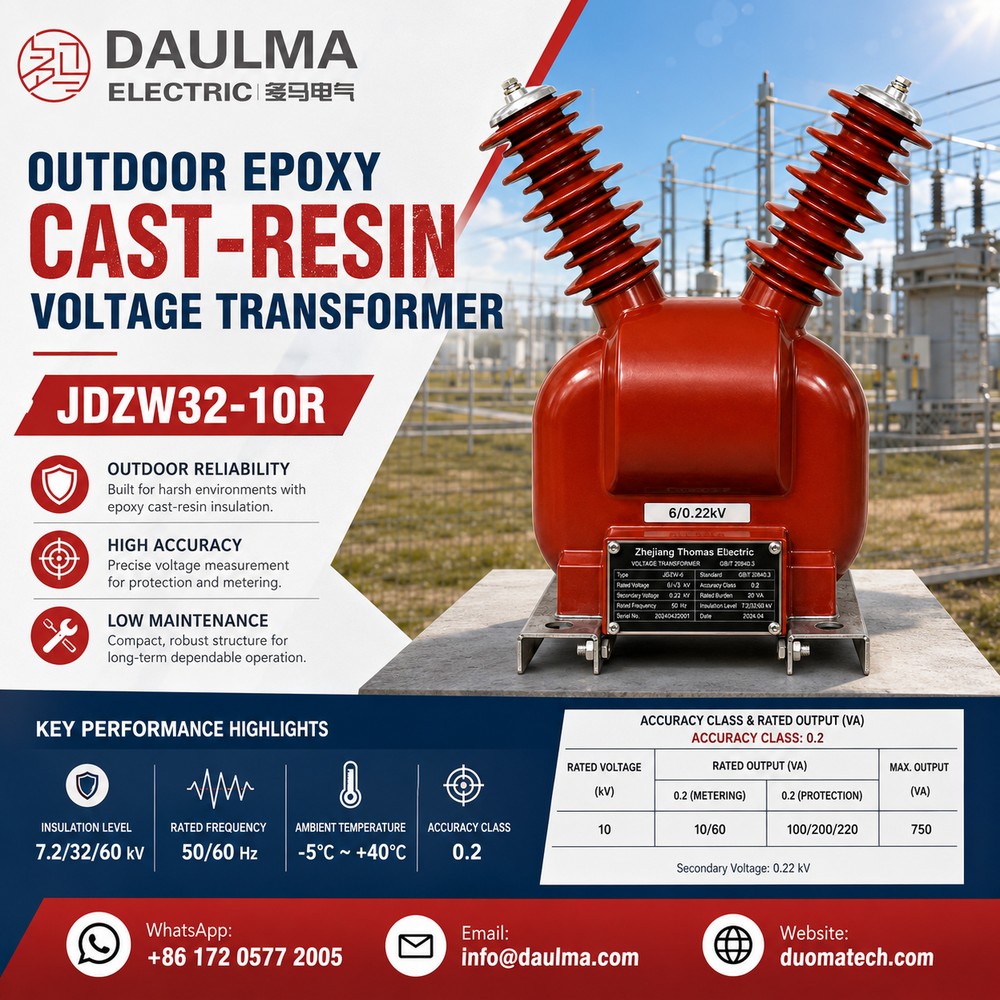

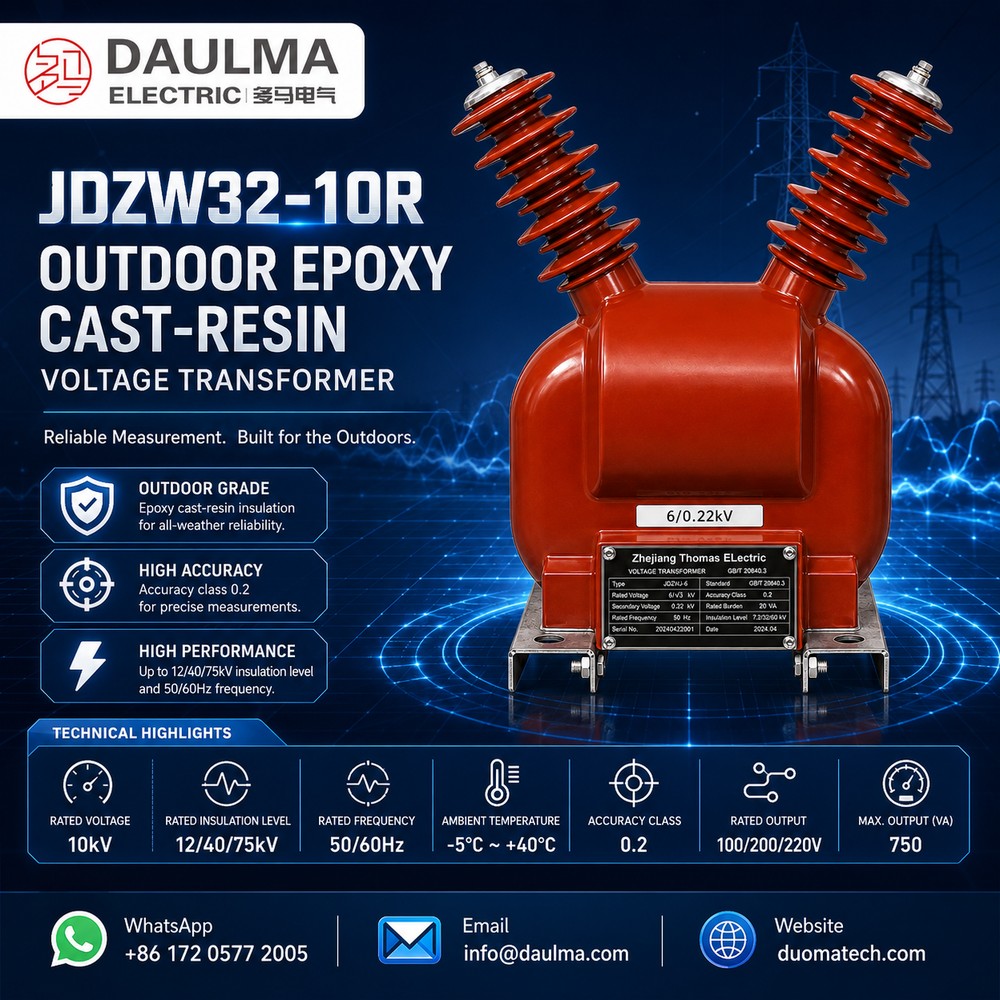

Produk Vertoning
Toepassingsposisie
Die JDZW32-10R word geïnstalleer in buite skakelaars, substasies en verspreidingsnetwerke waar betroubare spanningmeting en hulpkragtoevoer benodig word. Die epoksiehars isolasie bied uitstekende vogweerstand en UV-beskerming vir langtermyn buitegebruik. Die dubbele sekondêre wikkelkonfigurasie akkommodeer beide metering- en kragtoevoersisteemvereistes gelyktydig.
Hoof Toepassings
- 10kV buite verspreidingsnetwerke
- Substasies wat spanningmeting en hulpkrag benodig
- Industriële fasiliteite met mediumspanningtoevoer
- Beskermingsrelais spanning inset
- Kragkwaliteitmonitoring en metering
- Toepassings wat dubbele sekondêre uitsette benodig
Toepassingsgevallestudies
Toepassing Scenario 1: Substasie Metering en Beskerming
Nutmaatskappye stel die JDZW32-10R epoksiehars spanningstransformator in 10kV substasies in vir beide beskermingsrelais inset en energiemetering. Die dubbele sekondêre ontwerp bied afsonderlike uitsette vir metering (100V) en beskermingstoestelle, wat akkurate meting verseker terwyl die epoksiehars isolasie betroubare prestasie lewer in buite-omgewings met ‘n 12/40/75kV isolasievlak.
Toepassing Scenario 2: Industriële Kragtoevoer
Industriële fasiliteite met 10kV insettoevoer benodig akkurate spanningmeting en hulpkrag vir beheerkringe. Die JDZW32-10R bied ‘n 100/200/220V kragtoevoeruitset met ‘n 500VA nominale kapasiteit, wat diverse industriële kragvereistes voldoen terwyl die kompakte 27,2kg ontwerp fleksibele installasie in ruimtebeperkte omgewings toelaat.
Toepassingspassing
Geskik Vir
- Buite 10kV spanningmeting
- Substasies met dubbele uitsetvereistes
- Industriële fasiliteite wat hulpkrag benodig
- Kragkwaliteitmonitoringtoepassings
- Beskermings- en metersisteme
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Slegs binne kompakte skakelaartoepassings
- Stroommetingtoepassings (gebruik CT eerder)
- Hoëspanningsisteme bo 12kV (gebruik hoërspanningsklas modelle)
- Toepassings wat slegs enkele sekondêre uitset benodig
Installasievoorwaardes
- Installasieposisie: Buite skakelaars, substasies of verspreidingspunte
- Omgewingstemperatuur: -5°C tot +40°C
- Hoogte bo seevlak: ≤ 1000m (standaard), hoër hoogte op versoek beskikbaar
- Isolasie: Epoksiehars gegote
- Frequentie: 50Hz of 60Hz
- Konfigurasie: Enkelfase met dubbele sekondêre wikkelings
- Onderhoud: Minimale onderhoud benodig (epoksiehars ontwerp)
Tegniese Parameters
Die JDZW32-10R is ‘n buite epoksiehars gegote spanningstransformator vir 10kV sisteme. Bedryfstemperatuur -5°C tot +40°C, voldoen aan GB20840.2-2014 en IEC61869-2:2012 standaarde.
VT Data
| Sekondêre Wikkeling |
Uitset Spanning |
Akkuraatheid Klas |
Nominale Kapasiteit |
Maks Uitset (VA) |
|---|---|---|---|---|
| 1a-1b (Metering) |
100 V | 0,2 / 0,5 | 10 / 60 VA | 750 |
| 2a-2b (Kragtoevoer) |
100/200/220 V | – | 500 VA |
Nominale Spanning: 10000V
Isolasievlak: 12/40/75 kV
Gewig: 27,2 kg
Installasie

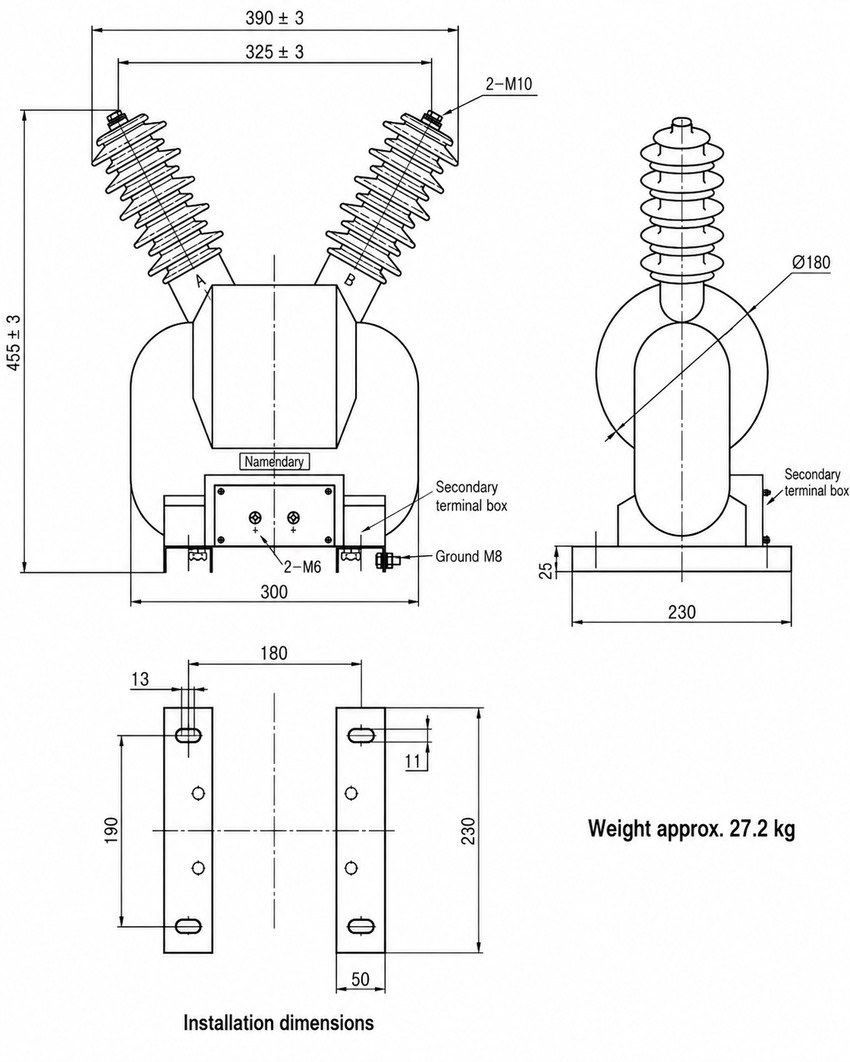

Afmetingverwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Hoogte 455±3mm; Boonste wydte 380±3mm; Basis 300mm | Twee isolators in V-vorm, monteer gate 2-M10 en 2-M6 |
| Sy-aansig | Basis 230mm; Ø180mm | Sekondêre terminaalboks, aluminium naamplaat |
| Monteer | 180 x 230 x 50mm | Basis voetprint afmetings |

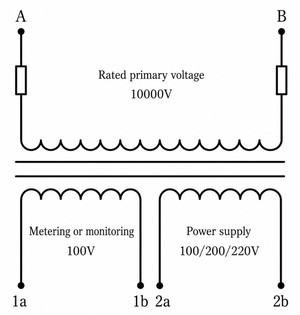

Bedradingsdiagram
Installasieriglyne
- Installeer in buite skakelaars of substasie met voldoende ventilasie
- Koppel primêre terminale A en B aan spanningstelsel
- Koppel sekondêre terminale 1a-1b aan meteringtoestelle
- Koppel sekondêre terminale 2a-2b aan kragtoevoerkringe
- Verseker behoorlike aarding van sekondêre kring
- Verifieer spanningverhouding stem ooreen met stelselvereistes voor ingebruikstelling
- Kontroleer isolasieweerstand voor aktivering
Dubbele Sekondêre Eienskappe
Die JDZW32-10R inkorporeer dubbele sekondêre wikkelingstegnologie insluitend:
- Afsonderlike 100V uitset vir presisie metering en monitoring
- 100/200/220V uitset vir hulpkragtoevoer
- 500VA nominale kapasiteit vir kragtoevoertoepassings
- Onafhanklike kringe vir verbeterde stelselbetroubaarheid
Epoksiehars Eienskappe
Die JDZW32-10R inkorporeer gevorderde epoksieharstegnologie insluitend:
- Uitstekende vogweerstand vir buitegebruik
- UV-beskerming vir langtermyn weerblootstelling
- Superieure isolasieprestasie met 12/40/75kV vlak
- Onderhoudsvrye konstruksie wat periodieke inspeksie uitskakel
Standaarde
Die JDZW32-10R epoksiehars spanningstransformator voldoen aan GB20840.2-2014 en IEC61869-2:2012 vir spanningstransformators, wat verseker dat dit versoenbaar is met Chinese en internasionale standaarde vir mediumspanningsmetingtoepassings.
Keusegids
Kies volgens stelselspanning: JDZW32-10R is ontwerp vir 10kV stelsels met 12/40/75kV isolasievlak.
Kies volgens akkuraatheidsklas: Gebruik 0,2 vir hoëpresisie metering of 0,5 vir standaard metering.
Kies volgens uitsetvereistes: Kies gebaseer op metering (100V) en kragtoevoer (100/200/220V) behoeftes.
Kies volgens nominale uitset: Kies nominale uitset (10/60VA vir metering, 500VA vir kragtoevoer) gebaseer op gekoppelde lasvereistes.
Bestelinligting
Wanneer u die JDZW32-10R epoksiehars spanningstransformator bestel, spesifiseer asseblief:
- Model: JDZW32-10R
- Stelselspanning: 10kV
- Akkuraatheidsklas: 0,2 of 0,5
- Nominale uitset: 10 of 60 VA (metering), 500 VA (kragtoevoer)
- Frequentie: 50Hz of 60Hz
- Installasietipe: Buite
- Hoeveelheid
Vrae en Antwoorde
FAQs
Q1: Wat is die spesifikasies van die JDZW32-10R spanningstransformator se sekondêre wikkelings?
Die JDZW32-10R beskik oor ‘n gevorderde dubbele sekondêre wikkelkonfigurasie. Die eerste sekondêre uitset (1a-1b) lewer 100V vir presiese metering- en moniteringdoeleindes met ‘n akkuraatheidsklas van 0,2/0,5. Die tweede sekondêre uitset (2a-2b) bied 100/200/220V vir kragtoevoertoepassings, met ‘n maksimum uitsetkapasiteit van 750VA. Hierdie veelvuldige ontwerp akkommodeer gelyktydige metering- en hulpkragvereistes in 10kV-mediumspanningstelsels.
Q2: Kan die JDZW32-10R spanningstransformator vir buite-installasies in strawwe omgewings gebruik word?
Ja, die JDZW32-10R is spesifiek ontwerp vir veeleisende buitegebruik. Die gevorderde epoksiehars-gegoten konstruksie bied uitstekende vogweerstand en UV-beskerming, wat langtermyn betroubaarheid in buite-lugomgewings verseker. Dit het ‘n hoë isolasievlak van 12/40/75kV en weeg slegs 27,2kg. Hierdie kompakte gewig vergemaklik installasie op buite-skakelaars en in substasies sonder die behoefte vir uitgebreide strukturele ondersteuning.
Q3: Watter toepassings is mees geskik vir die JDZW32-10R epoksiehars spanningstransformator?
Hierdie enkelfase spanningstransformator is ideaal vir 10kV-buiteverspreidingsnetwerke, substasies wat gelyktydige spanningmeting en hulpkrag benodig, en mediumspanning industriële fasiliteite. Dit word dikwels ingespan vir beskermingsrelais-spanningsinsette, kragkwaliteitmonitering, en akkurate energiemetering. Die dubbele sekondêre uitsette maak dit veelsydig vir toepassings wat beide presiese meting en betroubare kragvoorsing vir kritieke beheerkringe vereis.
Q4: Hoe verskil die onderhoudsvereistes van die JDZW32-10R van tradisionele oliegevulde transformators?
In teenstelling met tradisionele oliegevulde eenhede, vereis die JDZW32-10R se gevorderde epoksiehars-gegoten isolasietegnologie basies onderhoudsvrye werking. Die soliede epoksiehars-konstruksie elimineer die behoefte aan gereelde olievlakkontroles, roetine-monsterneming of lekksie-inspeksies. Dit verminder lewensikluskoste aansienlik en verhoog operasionele veiligheid, aangesien daar geen brandbare materiale of gevaarlike omgewingsrisikos geassosieer word met potensiële olielekkasies nie.
Q5: Waarom is die 0,2/0,5 akkuraatheidsklas belangrik vir metering- en beskermingstoepassings?
Die 0,2/0,5 akkuraatheidsklas verseker hoogs presiese spanningmeting, wat krities is vir akkurate energiefakturering en betroubare beskermingsrelais-werking. ‘n 0,2-klas lewer uitstekende presiesheid vir kommersiële metering, terwyl die 0,5-klas voldoende is vir algemene monitering en paneelaanwysers. Hierdie hoë presiesheid verhoed foutiewe relais-operasies en verseker dat kragkwaliteitmonitering aan die streng netwerkvereistes voldoen.
Q6: Is daar spesifieke tipe-toetssertifikate beskikbaar vir die JDZW32-10R spanningstransformator?
Spesifieke tipe-toetssertifikate, ooreenstemmingsertifikate en gedetailleerde toetsdata (soos impakspanning- of termiese siklusse-toetsverslae) is onderhewig aan bevestiging. Ons beveel sterk aan dat u die vervaardiger of gemagtigde versprewer direk kontak vir die mees onlangse en volledige sertifikaatdokumentasie. Dit verseker dat alle dokumente perfek by u spesifieke projekvereistes en plaaslike streeksnetwerkstandaarde pas.
Q7: Wanneer kan ek verwag om die JDZW32-10R transformators na bestelling afgelewer te kry?
Spesifieke afleertye en produksieskedules is onderhewig aan bevestiging en wissel afhangende van bestelhoeveelhede en huidige fabriekskapasiteit. Vir akkurate afleertye, pryskwotasies en voorraadbeskikbaarheid, kontak asseblief direk die vervaardiger of ons tegniese verkoopspan. Hulle kan u spesifieke projekvereistes bespreek en ‘n pasgemaakte, betroubare afleeringskedule vir u projek ontvang.
