Produk Oorsig
Die JDZX12-35R spanningstransformator is ’n binnenshuise epoksie gegote hars enkelfase meettoestel wat ontwerp is vir 35kV middelspanningsverspreidingstelsels. Hierdie gevorderde spanningstransformator het epoksiehars gegote isolasietegnologie, wat uitstekende diëlektriese sterkte en onderhoudsvrye werking bied vir betroubare prestasie in binnenshuise omgewings.
Die JDZX12-35R lewer presiese spanningmeting vir energiemeting, spanningmonitering en relaisbeskermingstoepassings met verskeie akkuraatheidsklasse (0.2, 0.5, 1.0, 6P) en buigsame wikkelkonfigurasies. Beskikbaar in twee verbindingssoorte: Y/△-verbinding (drie-wikkelkonfigurasie) en Y/Y/△-verbinding (vier-wikkelkonfigurasie). Die epoksiehars gegote konstruksie verseker superieure isolasieprestasie terwyl dit tot 600VA termiese limietuitsetvermoë bied. Kompakte ontwerp met ’n gewig van 68kg vereenvoudig installering en verminder strukturele ondersteuningsvereistes.

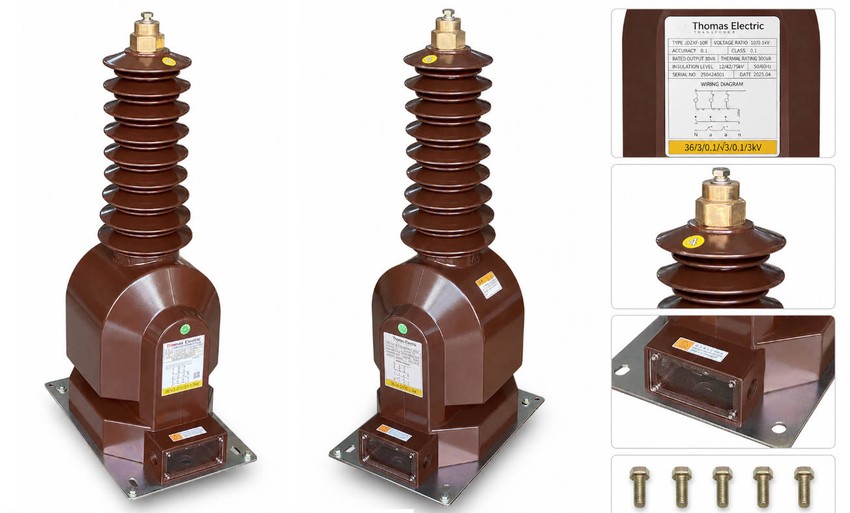

Produk Vertoning
Toepassingsposisie
Die JDZX12-35R word geïnstalleer in binnenshuise skakelborde, substasies en verspreidingsnetwerke waar betroubare enkelfase spanningmeting benodig word. Die epoksieharsisolering bied uitstekende vogweerstand en langtermyn duursaamheid vir binnenshuise werking. Drie eenhede word tipies in driefasekonfigurasie verbind met ster-gekoppelde primêre en sekondêre wikkels, plus oop-delta gekoppelde residuspanningswikkel vir grondfoutopsporing.
Hoof Toepassings
- 35kV binnenshuise verspreidingsnetwerke
- Substasies wat spanningmeting met grondfoutopsporing benodig
- Industriële fasiliteite met middelspanningsvoorsiening
- Energiemetingstoepassings
- Spanningmonitering en relaisbeskerming
- Binnenshuise kragverspreidingstelsels
Toepassingsgevallestudies
Toepassingsscenario 1: Substasiespanningmeting met Grondfoutopsporing
Nutmaatskappye installeer drie JDZX12-35R epoksie gegote hars spanningstransformators in 35kV binnenshuise substasies vir energiemeting en grondfoutbeskerming. Die drie-wikkelkonfigurasie met Y/△-verbinding bied akkurate spanningsignale vir beskermingsrelaisse en meteringtoestelle, terwyl die oop-delta gekoppelde residuspanningswikkel betroubare grondfoutopsporing moontlik maak. Die epoksieharsisolering verseker betroubare prestasie in binnenshuise omgewings met 40.5/95/200kV isolasievlak en onderhoudsvrye werking.
Toepassingsscenario 2: Industriële Middelspanningsmetering met Verbeterde Buigsaamheid
Industriële fasiliteite met 35kV insetvoorsiening benodig akkurate spanningmeting vir energiebestuur en beskermingskoördinasie. Die JDZX12-35R bied vier-wikkelkonfigurasie (Y/Y/△) met dubbele sekondêre uitsette, wat verbeterde stelselbuigsaamheid en oortolligheid bied vir kritieke toepassings. Verskeie akkuraatheidsklasse (0.2, 0.5, 1.0, 6P) voldoen aan verskillende meetvereistes, met 600VA termiese limietuitsetvermoë vir verskeie lasomstandighede.
Toepassingspassing
Geskik Vir
- Binnenshuise 35kV spanningmeting
- Substasies met grondfoutopsporingsvereistes
- Industriële fasiliteite met middelspanningsvoorsiening
- Spanningmoniteringstoepassings
- Relaisbeskermingstelsels
- Omgewings wat onderhoudsvrye werking benodig
Nie Aanbeveel Vir
- Buitenshuise installeringstoepassings (gebruik buitenshuise-graad modelle)
- Stroommetingstoepassings (gebruik CT in plaas daarvan)
- Hoëspanningsstelsels bo 40.5kV (gebruik hoërspanningsklas modelle)
- Toepassings wat driefasemetings in een enkele eenheid benodig
Installeringstoestande
- Installeringposisie: Binnenshuise skakelborde, substasies of verspreidingspunte
- Omgewingstemperatuur: -5°C tot +50°C
- Hoogte bo seevlak: ≤ 1000m (standaard), hoër hoogte op versoek beskikbaar
- Isolasie: Epoksiehars gegoot
- Frequensie: 50Hz of 60Hz
- Verbinding: Enkelfase (drie eenhede vir driefasestelsel)
- Onderhoud: Minimale onderhoud benodig (epoksieharsontwerp)
Tegniese Parameters
Die JDZX12-35R reeks sluit binnenshuise epoksie gegote hars enkelfase spanningstransformators vir 35kV-stelsels in. Bedryfstemperatuur -5°C tot +50°C, voldoen aan GB20840.3-2013 en IEC60044-2:2003 standaarde.
Drie-Wikkel VT Data
JDZX12-35R-model met Y/△-verbindingskonfigurasie vir basiese metering en beskermingstoepassings.
| Genoemde Spanning (kV) |
Akkuraatheidsklas & Genoemde Uitset (VA) |
Termiese Limiet Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 33/√3 : 0.1/√3 35/√3 : 0.1/√3 : 0.1/√3 |
0.2/6P(3P): 45/100 0.5/6P(3P): 100/100 1.0/6P(3P): 200/100 |
600 | 40.5/95/200 |
Vier-Wikkel VT Data
JDZXW12-35R-model met Y/Y/△-verbindingskonfigurasie vir dubbele sekondêre uitsette en verbeterde oortolligheid.
| Genoemde Spanning (kV) |
Akkuraatheidsklas & Genoemde Uitset (VA) |
Termiese Limiet Uitset (VA) |
Isolasievlak (kV) |
|---|---|---|---|
| 35/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 0.2/0.2/6P(3P): 20/20/100 0.2/0.5/6P(3P): 20/30/100 0.5/0.5/6P(3P): 40/40/100 |
600 (0.2 Klas) | 40.5/95/200 |
Installering

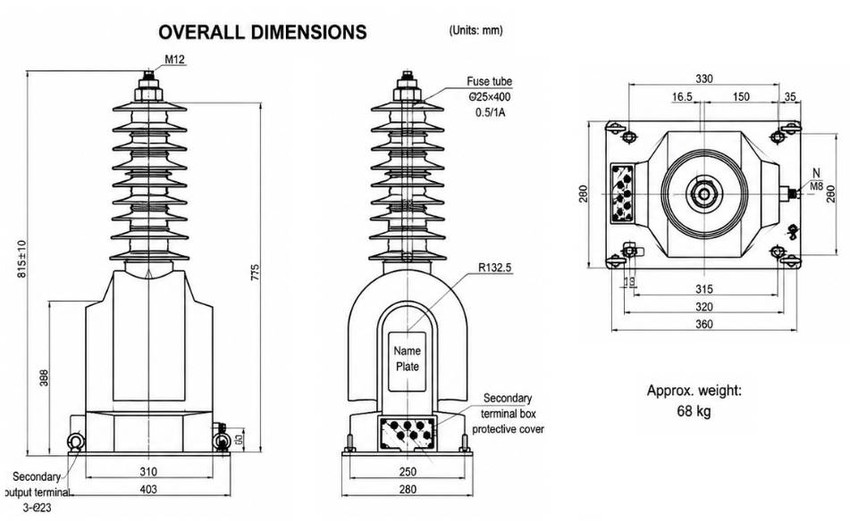

Afmetingsverwysing
Algehele afmetings: 815±10mm (hoogte) × 403mm (wydte) × 280mm (diepte). Gewig: ongeveer 68kg. Monteer gate: 4×M6 op basisplaat.

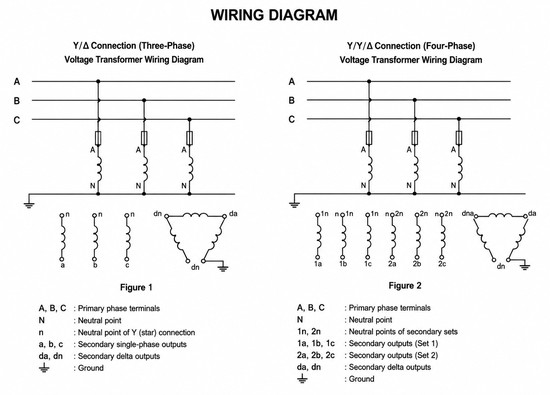

Bedradingsdiagram
Figuur 1: Y/△ Verbinding (Drie-Wikkel) – Primêre terminale A, B, C verbind na ster-konfigurasie, sekondêre uitsette a, b, c vir metering, da/dn vir oop-delta grondfoutopsporing.
Figuur 2: Y/Y/△ Verbinding (Vier-Wikkel) – Verbeterde konfigurasie met dubbele sekondêre wikkelstelle (1a/1b/1c en 2a/2b/2c) plus delta uitset (da/dn) vir maksimum buigsaamheid.
Installering Riglyne
- Monteer: Bevestig die transformator aan ’n plat, stabiele oppervlak deur die vier monteer gate op die basisflens te gebruik. Verseker dat die monteeroppervlak die 68kg gewig kan ondersteun.
- Klaring: Handhaaf voldoende klaring rondom die transformator vir ventilasie en onderhoudstoegang. Volg plaaslike elektriese kodes vir minimum klaringvereistes.
- Primêre Verbinding: Verbind die primêre terminale (A, N) na die 35kV kragstelsel deur gepaste hoëspanningskabels en konnekteurs te gebruik. Verseker dat behoorlike wringkragspesifikasies nagekom word.
- Sekondêre Verbinding: Verbind sekondêre terminale na meteringtoestelle, beskermingsrelaisse of moniteringtoerusting volgens die bedradingsdiagram. Gebruik afgeskermd kabels vir sekondêre stroombane om elektromagnetiese interferensie te minimaliseer.
- Aarding: Verseker behoorlike aarding van die transformatorbasis en sekondêre stroombaanneutrale punt vir veiligheid en akkurate meting.
Epoksiehars Eienskappe
- Superieure Isolasie: Epoksiehars bied uitstekende diëlektriese sterkte met genoemde isolasievlak tot 40.5/95/200kV
- Vogweerstand: Gegote-hars konstruksie voorkom vogindringing, wat stabiele prestasie in vogtige omgewings verseker
- Meganiese Sterkte: Epoksiehars behuising bied hoë impakweerstand en strukturele integriteit
- Onderhoudsvry: Geseëlde epoksieontwerp elimineer die behoefte aan gereelde isolasietoetse of olieonderhoud
- Lang Dienslewe: Epoksieharsisolering weerstaan veroudering en handhaaf prestasie oor dekades van werking
Standaarde
- GB20840.3-2013 (Instrumenttransformators – Deel 3: Induktiewe spanningstransformators)
- IEC60044-2:2003 (Instrumenttransformators – Deel 2: Induktiewe spanningstransformators)
- Kliënt-spesifieke vereistes op versoek beskikbaar
Keusegids
Wanneer u die JDZX12-35R spanningstransformator kies, oorweeg die volgende faktore:
- Akkuraatheidsklas: Kies 0.2 vir inkomstemetings, 0.5 vir moniteringstoepassings, 1.0 vir algemene meting, 6P/3P vir beskermingstoepassings
- Wikkelkonfigurasie: Kies drie-wikkel (Y/△) vir basiese metering en beskerming, of vier-wikkel (Y/Y/△) vir dubbele sekondêre uitsette en verbeterde oortolligheid
- Lasvereistes: Verseker dat die genoemde uitset ooreenstem met die gekoppelde las (meteringtoestelle, relaisse) om akkuraatheid te handhaaf
- Omgewingsomstandighede: Verifieer dat omgewingstemperatuur (-5°C tot +50°C) en hoogte bo seevlak (≤1000m standaard) ooreenstem met u installeringomgewing
Bestelinligting
Wanneer u die JDZX12-35R spanningstransformator bestel, spesifiseer asseblief:
- Model: JDZX12-35R (drie-wikkel) of JDZXW12-35R (vier-wikkel)
- Genoemde spanningverhouding (bv. 35/√3 / 0.1/√3 kV)
- Akkuraatheidsklas en genoemde uitset (bv. 0.2/6P, 45/100VA)
- Genoemde frekwensie (50Hz of 60Hz)
- Hoeveelheid benodig
- Enige spesiale vereistes of doelgemaakte spesifikasies
