Produk Oorsig

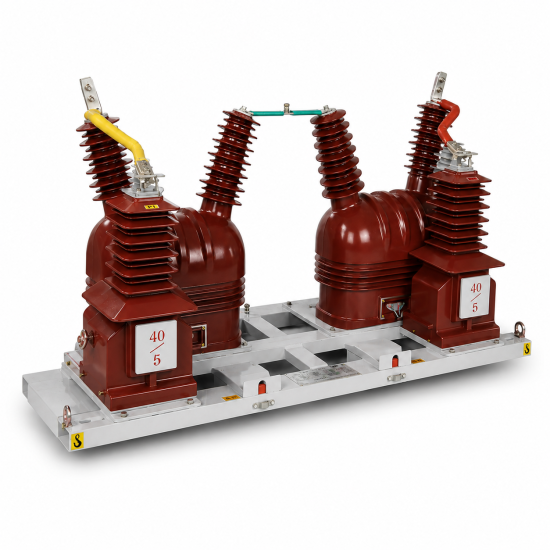

Die JLSZV-35 gekombineerde transformator is ’n binnenshuise epoksiehars gegote driefase twee-komponent meettoestel ontwerp vir 35kV mediumspanningsverspreidingstelsels. Hierdie CT PT gekombineerde transformator integreer spanningstransformator (PT) en stroomtransformator (CT) funksies in ’n enkele epoksie gegote-hars samestelling, wat akkurate stroom- en spanningseine verskaf vir energiemeting en beskermingstoepassings.
As ’n 35kV gekombineerde transformator met 40,5kV klas isolasie, is die JLSZV-35 geskik vir binnenshuise skakelaarskappe, kompakte substasies en industriële verspreidingstelsels wat hoë-akkuraatheid meting vereis. Die epoksie gegote-hars metering transformator ontwerp verseker uitstekende isolasieprestasie, vogweerstand en langtermyn betroubaarheid in veeleisende binnenshuise omgewings.

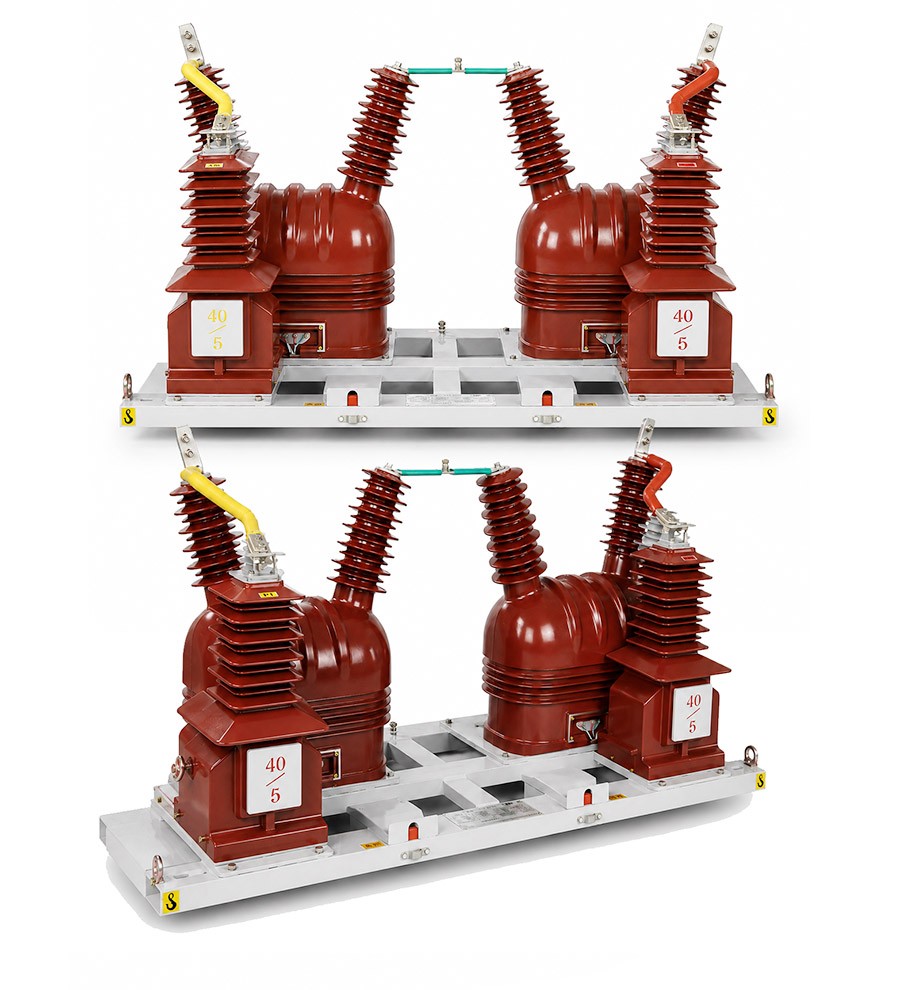

Produk Vertoning
[Produk beelde moet nog bygevoeg word]
Toepassingsposisie
Die JLSZV-35 word binne geïnstalleer in skakelaarskappe, meteringskaste of kompakte substasies. Die primêre terminale verbind met die driefase 35kV stroombaan, terwyl die sekondêre terminaalboks spanning- en stroomseine verskaf aan energiemeters, beskermingsrelais en moniteringinstrumente. Die binnenshuise epoksiehars transformator ontwerp bied superieure isolasieprestasie sonder dat addisionele omgewingsbeskerming nodig is.
Hoof Toepassings
- 35kV binnenshuise skakelaarskaps metering toepassings met behulp van JLSZV-35 gekombineerde transformator
- Kompakte substasies wat geïntegreerde CT PT meting benodig
- Industriële verspreidingstelsels met 35kV insetvoorsiening
- Hoë-akkuraatheid inkomstemetings vir nutsmaatskappy fakturering met 0,2S akkuraatheid klas
- Beskermingsrelais toepassings wat presiese stroomseine benodig
- Binnenshuise meteringskaste met ruimtebeperkings
- Projekte wat GB20840.4-2015 en IEC 61869.4 nakoming vereis
Toepassings Gevallestudies
Toepassing Scenario 1: Binnenshuise Skakelaarskaps Metering
Nutsmaatskappye implementeer die JLSZV-35 gekombineerde transformator in 35kV binnenshuise skakelaarskappe vir inkomstefakturering en lasmonitering. Die kompakte driefase twee-komponent ontwerp integreer CT en PT funksies in een eenheid, wat installasieplek en bedrading kompleksiteit verminder. Die epoksie gegote-hars isolasie verseker betroubare prestasie in binnenshuise omgewings met beheerde temperatuur en humiditeit. Hierdie binnenshuise metering transformator 35kV oplossing verskaf akkurate meting vir nutsmaatskappy faktureringstoepassings.
Toepassing Scenario 2: Industriële Hoëspanning Metering
Industriële fasiliteite met 35kV insetvoorsiening benodig akkurate energiemeting vir kostetoewysing en lasmonitering. Die JLSZV-35 gekombineerde transformator ondersteun wye stroomreeks van 5A tot 1200A, wat verskillende lasvoorwaardes akkommodeer. Die 0,2S akkuraatheid klas verskaf hoë-presisie metering vir fakturerings-toepassings, terwyl die epoksiehars konstruksie langtermyn stabiliteit sonder onderhoud verseker. Hierdie CT PT gekombineerde transformator 35kV lewer betroubare prestasie vir industriële meteringbehoeftes.
Toepassings Passendheid
Geskik Vir
- Binnenshuise 35kV metering punte wat geïntegreerde CT en PT seine benodig
- Skakelaarskappe met ruimtebeperkings
- Kompakte substasies wat hoë-akkuraatheid metering benodig
- Industriële fasiliteite met 35kV insetvoorsiening
- Toepassings wat wye stroomreeks van 5A tot 1200A benodig
- Projekte wat GB20840.4-2015 en IEC 61869.4 nakoming vereis
- Binnenshuise omgewings met beheerde temperatuur en humiditeit
Nie Aanbeveel Vir
- Buitenshuise installasietoepassings wat weerbeskerming benodig
- Paalgemonteerde of verhoogde installasietoepassings
- Toepassings wat afsonderlike CT en PT liggame benodig
- Slegs-beskerming toepassings waar metering akkuraatheid nie benodig word nie
- Omgewings met ekstreme temperatuurskommelings buite -25°C tot +55°C
Installasie Voorwaardes
- Installasie posisie: Binnenshuise skakelaarskappe, meteringskaste of kompakte substasies
- Omgewingstemperatuur: -25°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating benodig nie)
- Omgewing: Binnenshuis met beheerde temperatuur en humiditeit
- Aarding: Verbind aardingsklem volgens plaaslike elektriese kodes en metering standaarde
- Onderhoud: Epoksiehars konstruksie benodig minimale onderhoud in binnenshuise omgewings
Tegniese Parameters
Die JLSZV-35 is ’n binnenshuise epoksie gegote-hars gekombineerde transformator vir 35kV stelsels met driefase twee-komponent ontwerp. Bedryfstemperatuur -25°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.4-2015 en IEC 61869.4:2013. Kenmerke sluit in 40,5kV klas isolasie en wye stroomreeks van 5A tot 1200A.
Spanningstransformator Data
| Genomineerde Spanning Verhouding (kV) |
Genomineerde Isolasie Vlak (kV) |
Akkuraatheid Klas / Genomineerde Uitset |
Maks Uitset |
|---|---|---|---|
| 35/0,1 | 40,5/95/200 | 0,2 (2×30VA), 0,5 (2×60VA) | 600 VA |
| 33/0,1 | 40,5/95/200 | 0,2 (2×30VA), 0,5 (2×60VA) | 600 VA |
Stroomtransformator Data
| Genomineerde Primêre Stroom (A) |
Genomineerde Isolasie Vlak (kV) |
Akkuraatheid Klas / Genomineerde Uitset |
1s Termiese Stroom |
Dinamiese Stroom |
|---|---|---|---|---|
| 5 – 600 | 40,5/95/185 | 0,2S (2×15VA) | 80 × In | 200 × In |
| 750 – 800 | 40,5/95/185 | 0,2S (2×15VA) | 80 kA | 200 kA |
| 1000 – 1200 | 40,5/95/185 | 0,2S (2×20VA) | 100 kA | 250 kA |
Installasie & Afmetings

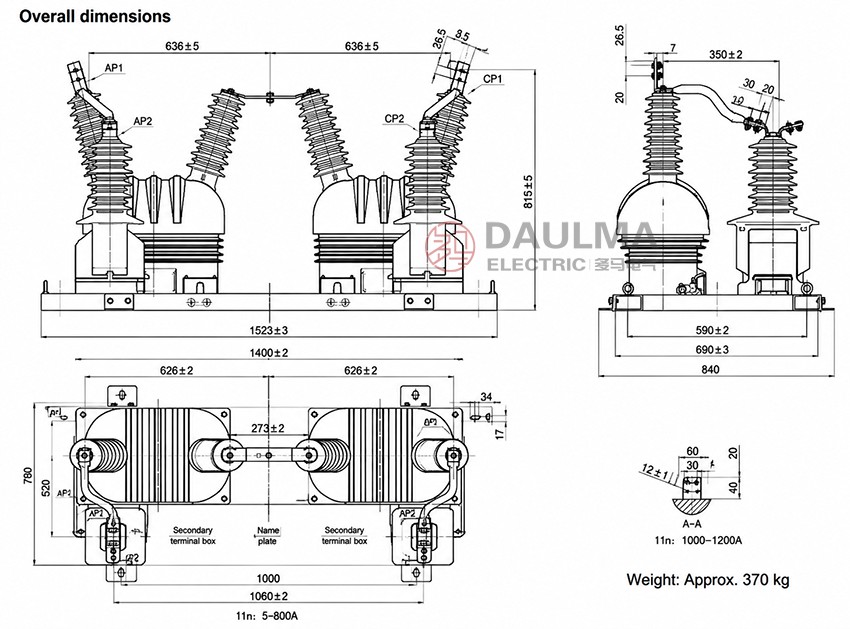

Afmeting Verwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Sy-aansig | Lengte 1523±3mm; Breedte 636±5mm; Hoogte 815±5mm | Vier busse met terminale |
| Eind-aansig | Breedte 840mm | Diepte profiel met monteerbasis |
| Bo-aansig | Lengte 1400±2mm; Breedte 1060±2mm | Terminaal uitleg: AP1, AP2, CP1, CP2 |

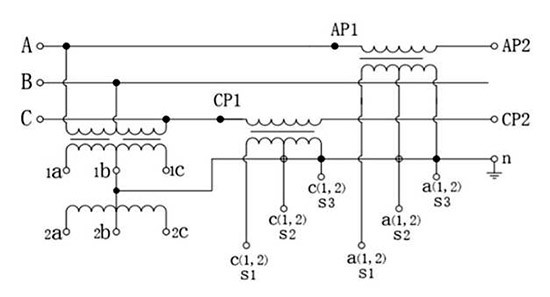

Bedradingsdiagram
[Bedradingsdiagram moet nog bygevoeg word]
Installasie Riglyne
- Bevestig AP1/AP2 en CP1/CP2 terminaalvolgorde voor ingebruikneming
- CT sekondêre stroombane mag nie oop-stroombaangeskakel wees tydens bedryf nie
- PT sekondêre terminale verskaf spanning inset aan meters en beskermingsrelais
- CT sekondêre terminale verskaf stroom inset aan energiemeters en beskermingstoestelle
- Aarding en bedrading moet die goedgekeurde projek bedradingsdiagram volg
- Verseker voldoende ventilasie in binnenshuise installasie omgewing
Standaarde Nakoming
Die JLSZV-35 gekombineerde transformator voldoen aan GB20840.4-2015 en IEC 61869.4:2013 vir gekombineerde instrumenttransformators. Vir internasionale projekte moet nakoming afgelyk word met toepaslike IEC instrumenttransformator standaarde en plaaslike nutsmaatskappy metering reëls.
Seleksie Gids
Kies volgens stelselspanning: Gebruik JLSZV-35 vir 35kV stelsels (40,5kV klas isolasie).
Kies volgens stroomverhouding: Bepaal CT primêre stroom volgens werklike lasstroom. Ondersteun 5A tot 1200A primêre stroomreeks in drie segmente.
Kies volgens metering akkuraatheid: Gebruik 0,2S CT akkuraatheid vir hoë-akkuraatheid energiemeting. PT akkuraatheid klasse sluit in 0,2 en 0,5.
Kies volgens spanningverhouding: Kies 35/0,1kV of 33/0,1kV volgens netwerkspanning en meter insetvereiste.
Bestelinligting
Wanneer die JLSZV-35 gekombineerde transformator bestel word, spesifiseer asseblief:
- Model: JLSZV-35
- Stelselspanning: 35kV of 33kV
- PT verhouding: 35/0,1kV of 33/0,1kV
- CT primêre stroom: 5A tot 1200A (spesifiseer eksakte waarde)
- CT sekondêre stroom: 5A
- CT akkuraatheid klas: 0,2S
- PT akkuraatheid klas: 0,2 of 0,5
- Installasie tipe: Binnenshuis
- Hoeveelheid
GVV’s
FAQs
Q1: Wat is die isolasieklas en akkuraatheidsklas van die JLSZV-35 gekombineerde transformator?
Die JLSZV-35 beskik oor ‘n 40,5kV isolasieklas wat spesifiek ontwerp is vir 35kV mediumspanningstelsels. Dit bied hoë-akkuraatheid meting met ‘n 0,2S akkuraatheidsklas vir inkomstemetings, wat presiese stroom- en spanningseine verseker. Die robuuste epoksiehars-gietontwerp garandeer uitstekende isolasieprestasie en hoë vogweerstand vir langtermyn betroubaarheid in veeleisende binnenshuise industriële en kommersiële omgewings.
Q2: Watter toepassings is geskik vir die JLSZV-35 gekombineerde transformator?
Dit is ideaal vir binnenshuise 35kV-skakelaarskasmeting, kompakte substasies en industriële verspreidingstelsels. Die eenheid ondersteun hoë-akkuraatheid inkomstemetings vir nutsmaatskappy-fakturering en voorsien presiese seine vir beskermingsrelais. Dit is spesifiek ontwerp vir binnenshuise meteringskaste met ruimtebeperkings, en voldoen volledig aan die GB20840.4-2015 en IEC 61869.4 internasionale standaardvereistes.
Q3: Hoe word die JLSZV-35 in skakelaarskaste geïnstalleer?
Die JLSZV-35 word binnenshuis in skakelaarskaste, meteringskaste of kompakte substasies geïnstalleer. Die primêre terminale verbind direk met die driefase 35kV-stroombaan, terwyl die sekondêre terminaalboks spannings- en stroomseine aan energiemeters, beskermingsrelais en moniteringinstrumente verskaf. Die robuuste epoksiehars-ontwerp vereis geen addisionele omgewingsbeskerming nie, wat die volledige installasieproses aansienlik vereenvoudig en versnel.
Q4: Kan die JLSZV-35 vir nutsmaatskappy-inkomstemetings gebruik word?
Ja, die JLSZV-35 is hoogs geskik vir nutsmaatskappy-inkomstemetings. Dit beskik oor ‘n 0,2S akkuraatheidsklas, wat presiese stroom- en spanningseine verseker wat vir akkurate fakturering benodig word. Die geïntegreerde CT en PT funksionaliteit bied ‘n kompakte oplossing vir hoë-akkuraatheid meting. Vir spesifieke verhoudingseleksies of gepasmaakte sekondêre uitsetvereistes, kontak asseblief die vervaardiger vir tegniese bevestiging.
Q5: Waarom word epoksiehars-gietwerk vir hierdie transformator gebruik?
Epoksiehars-gietwerk bied superieure isolasieprestasie, uitstekende vogweerstand en langtermyn betroubaarheid in veeleisende binnenshuise omgewings. Hierdie robuuste samestelling beskerm die interne komponente effektief teen stof en humiditeit. Dit elimineer die behoefte vir addisionele omgewingsbeskerming of roetiene olie-onderhoud, wat ‘n veilige, volledig onderhoudsvrye operasie-siklus vir die gekombineerde CT- en PT-eenheid verseker.
Q6: Wanneer moet ingenieurs ‘n gekombineerde CT/PT-transformator oorweeg?
Ingenieurs moet ‘n gekombineerde transformator soos die JLSZV-35 oorweeg wanneer ruimte beperk is in binnenshuise skakelaarskaste of kompakte substasies. Die integrasie van beide stroom- en spanningstransformasie in ‘n enkele epoksie-gecaste eenheid verminder die fisiese voetspoor en bedradingskompleksiteit, terwyl die 0,2S akkuraatheid behou word wat vir beskerming en meting benodig word.
Q7: Is die JLSZV-35 geskik vir beskermingsrelais-toepassings?
Ja, die JLSZV-35 is absoluut ideaal vir beskermingsrelais-toepassings wat hoogs presiese stroomseine benodig. Die geïntegreerde stroomtransformator lewer die akkurate seine wat nodig is om beskermingsrelais korrek te laat funksioneer tydens kragstelsel-fouttoestande. Vir spesifieke akkuraatheidsklasse, termiese limiete of presiese burden-spesifikasies vir u spesifieke beskermingstelsel, kontak asseblief die vervaardiger vir tegniese bevestiging.
