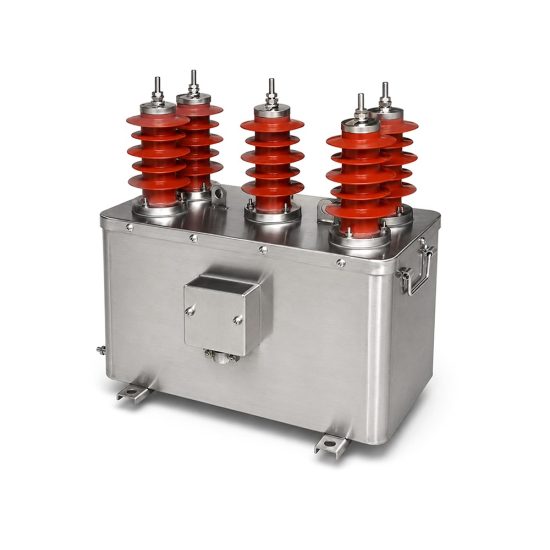

Produk Oorsig
Die JLSZV-6/10W gekombineerde transformator is ’n buite-roestvrye staal korrosiebestande gekombineerde transformator ontwerp vir 6kV en 10kV middelspanningsdistribusiestelsels. Hierdie CT PT gekombineerde transformator integreer spanningstransformator (PT) en stroomtransformator (CT) funksies in ’n enkele epoksie gegote harsmontage met roestvrye staal behuising, wat akkurate stroom- en spanningsignale verskaf vir energiemeting en beskermingstoepassings in harde buite-omgewings.
As ’n 6kV 10kV gekombineerde transformator met veelvuldige spanningklasopsies (3,6/25/40kV, 7,2/32/60kV, 12/42/75kV), is die JLSZV-6/10W geskik vir buite-paalopstallings, kompakte substasies en industriële distribusiestelsels wat hoë-akkuraatheidmeting vereis. Die roestvrye staal meterkassie bied superieure korrosieweerstand, wat dit ideaal maak vir kusgebiede, chemiese aanlegte en omgewings met hoë humiditeit of soutnevelblootstelling.
Hierdie korrosiebestande buite meterkassie 6kV 10kV het ’n kompakte ontwerp met geïntegreerde meterkassie, ondersteun ’n stroomreeks van 5A tot 200A en voldoen aan GB17201-2006 standaarde vir presisiemetingstoepassings in veeleisende omgewings.

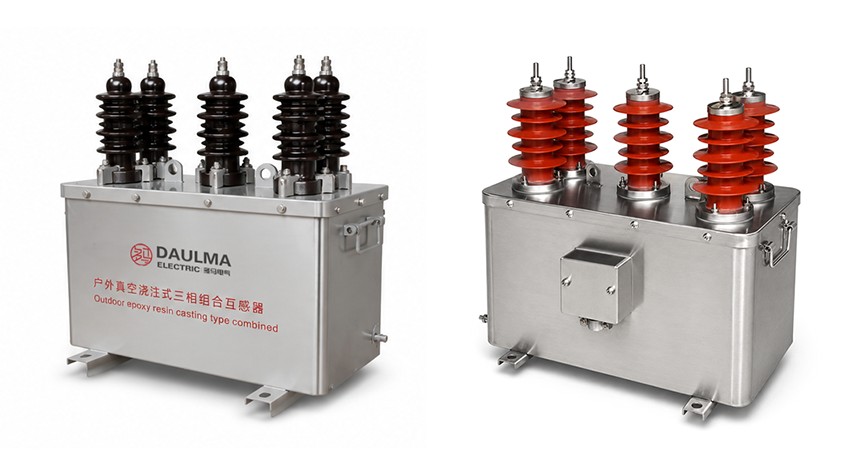

Produk Vertoning
[Produkbeelde moet nog bygevoeg word]
Toepassingsposisie
Die JLSZV-6/10W word buite op pale, in substasies of by distribusiepunte geïnstalleer. Die roestvrye staal behuising bied superieure beskerming teen korrosie, weer en meganiese skade, en verseker langtermynbetroubaarheid in harde omgewings. Die primêre terminale verbind met die driefase 6kV of 10kV stroombaan, terwyl die sekondêre terminaalboks spanning- en stroomsignale verskaf aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente.
Hooftoepassings
- 6kV en 10kV buitedistribusienetwerke wat paalopgemonteerde meting benodig
- Kompakte substasies met geïntegreerde CT PT-meting
- Industriële distribusiestelsels met 6kV of 10kV insetvoeding
- Hoë-akkuraatheid inkomstemeting vir nutsmaatskappyfakturering
- Beskermingsrelaistoepassings wat presiese stroomsignale benodig
- Buite meterkabinette in harde omgewings
- Projekte wat GB17201-2006-nakoming vereis
Toepassingsgevallestudies
Toepassingssenario 1: Kusdistribusiemeting
Nutsmaatskappye gebruik die JLSZV-6/10W roestvrye staal gekombineerde transformator in kusgebiede vir inkomstemeting en lasmonitering in 6kV en 10kV distribusienetwerke. Die korrosiebestande roestvrye staal behuising bied betroubare werkverrigting in omgewings met soutnevelblootstelling en hoë humiditeit, waar standaardbehuising vinnig sou afbreek. Die geïntegreerde CT PT-ontwerp verminder installasieplek en bedradingkompleksiteit.
Toepassingssenario 2: Chemiese aanlegmeting
Chemiese aanlegte en industriële fasiliteite met 6kV of 10kV insetvoeding benodig akkurate energiemeting in korrosiewe atmosfere. Die JLSZV-6/10W roestvrye staal gekombineerde transformator weerstaan chemiese damp en korrosiewe gasse wat standaardbehuising sou beskadig. Die korrosiebestande ontwerp verseker langtermynstabiliteit sonder onderhoud in veeleisende chemiese prosesseeromgewings.
Toepassingspassing
Geskik Vir
- Buite 6kV en 10kV metingpunte wat paalopgemonteerde installasie benodig
- Kompakte substasies met geïntegreerde CT PT-meting
- Industriële fasiliteite met 6kV of 10kV insetvoeding
- Toepassings wat stroomreeks van 5A tot 200A benodig
- Projekte wat GB17201-2006-nakoming vereis
- Distribusienetwerke wat hoë-akkuraatheidmeting benodig
- Omgewings wat epoksie gegote harsisolering benodig
Nie Aanbeveel Vir
- Slegs binne-kompakte skakelaarinstallasies
- Toepassings wat afsonderlike CT- en PT-liggewigte benodig
- Slegs-beskermingstoepassings waar metingakkuraatheid nie benodig word nie
- 35kV stelseltoepassings (gebruik eerder die JLSZV-35W-model)
- Toepassings met ruimtebeperkings wat kleiner voetspoor benodig
Installasievoorwaardes
- Installasieposisie: Buite paalopgemonteer, substation of distribusiepunte
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating benodig nie)
- Behuising: Roestvrye staal korrosiebestande konstruksie
- Isolering: Epoksie gegote hars interne isolering
- Aarding: Verbind aardterminaal volgens plaaslike elektriese kodes en metingstandaarde
- Onderhoud: Roestvrye staal behuising benodig minimale onderhoud, selfs in korrosiewe omgewings
Tegniese Parameters
Die JLSZV-6/10W is ’n buite roestvrye staal korrosiebestande gekombineerde transformator vir 6kV en 10kV stelsels met driefaseontwerp. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB17201-2006. Het roestvrye staal behuising vir superieure korrosieweerstand en epoksie gegote hars interne isolering.
Spanningstransformator Data
| Genoemde Spanning Verhouding |
Akkuraatheid Klas |
Genoemde Uitset |
Limiet Uitset |
Genoemde Isolasie Vlak (kV) |
|---|---|---|---|---|
| 3000/100 | 0,2 | 15 VA | 300 VA | 3,6/25/40 |
| 6000/100 | 0,5 | 30 VA | 7,2/32/60 | |
| 10000/100 | 0,5 | 30 VA | 12/42/75 |
Stroomtransformator Data
| Genoemde Stroom Verhouding |
Akkuraatheid Klas |
Genoemde Uitset |
1s Termiese Stroom |
Dinamiese Stroom |
Genoemde Isolasie Vlak (kV) |
|---|---|---|---|---|---|
| 5 – 200/5 | 0,2S / 0,2 | 7,5 / 10 VA | 80 × I1n | 200 × I1n | 12/42/75 |

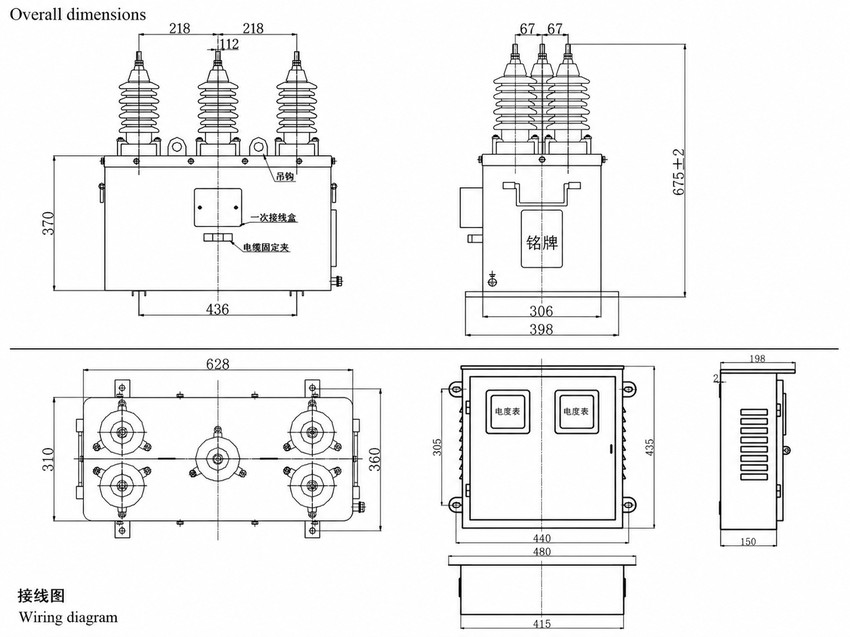

Installasie & Afmetings
Afmetingsverwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Wydte 436mm; Hoogte 370mm; Spasie 218mm | Drie bushings met terminaalboks |
| Sy-aansig | Hoogte 675+2mm; Wydte 306/398mm | Profiel met naamplaat |
| Bo-aansig | Lengte 628mm; Wydte 310/360mm | Ses verbindingspuntlay-out |
| Meterkassie | Wydte 440mm; Basis 480mm; Diepte 198mm | Geïntegreerde watt-uurmeterafdeling |

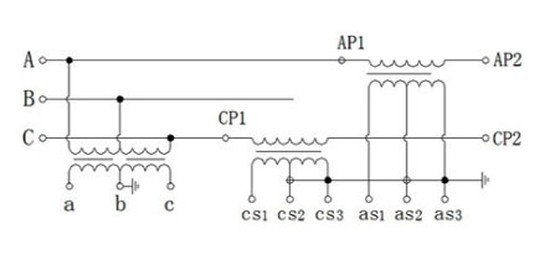

Bedradingsdiagram
[Bedradingsdiagram moet nog bygevoeg word]
Installasieriglyne
- Bevestig AP1/AP2 en CP1/CP2 terminaalvolgorde voor inbedryfstelling
- CT sekondêre stroombane mag nie oopgemaak word tydens bedryf nie
- PT sekondêre terminale verskaf spanninginvoer aan meters en moniteringsapparate
- CT sekondêre terminale verskaf stroominvoer aan aktiewe en reaktiewe energiemeters
- Aarding en meterkassiebedrading moet die goedgekeurde projekbedradingsdiagram volg
- Epoksie gegote harskonstruksie moet behoorlik geaard wees vir veiligheid
Standaardnakoming
Die JLSZV-6/10W gekombineerde transformator voldoen aan GB17201-2006 vir gekombineerde instrumenttransformators. Vir internasionale projekte moet nakoming afgelyn word met toepaslike IEC instrumenttransformatorstandaarde en plaaslike nutsmaatskappy metingreëls.
Keusegids
Kies volgens stelselspanning: Gebruik JLSZV-6/10W vir 6kV stelsels (7,2kV klas isolering) of 10kV stelsels (12kV klas isolering).
Kies volgens stroomverhouding: Bepaal CT primêre stroom volgens werklike lasstroom. Ondersteun 5A tot 200A primêre stroomreeks.
Kies volgens metingakkuraatheid: Gebruik 0,2S CT-akkuraatheid vir hoë-akkuraatheid energiemeting. PT-akkuraatheid klasse sluit in 0,2 en 0,5.
Kies volgens spanningverhouding: Kies 3000/100, 6000/100 of 10000/100 volgens netwerkspanning en meterinvoerbenodigdhede.
Bestelinligting
Wanneer u die JLSZV-6/10W gekombineerde transformator bestel, spesifiseer asseblief:
- Model: JLSZV-6/10W
- Stelselspanning: 6kV of 10kV
- PT-verhouding: 3000/100, 6000/100 of 10000/100
- CT primêre stroom: 5A tot 200A (spesifiseer eksakte waarde)
- CT sekondêre stroom: 5A
- CT akkuraatheid klas: 0,2S of 0,2
- PT akkuraatheid klas: 0,2 of 0,5
- Installasietipe: Buite paalopgemonteer
- Hoeveelheid
