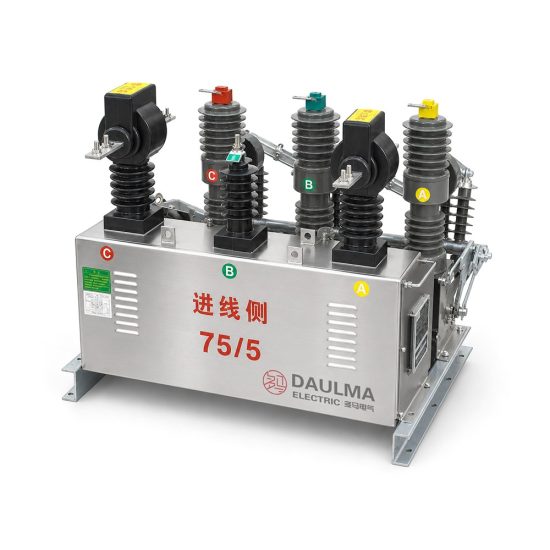

Produk Oorsig
Die JLSZV8-10W/340 gekombineerde transformator is ‘n buite-epoksie gegote hars driefase meettoestel ontwerp vir 10kV medium-voltasie distribusiestelsels. Hierdie CT PT gekombineerde transformator integreer spanningstransformator (PT) en stroomtransformator (CT) funksies in ‘n enkele metaalbehuising, wat akkurate stroom- en spanningseine verskaf vir energiemeting en beskermingstoepassings in buite substasies en distribusienetwerke.
As ‘n 10kV gekombineerde transformator metingkis met 12kV klasse isolasie (12/42/75kV), is die JLSZV8-10W/340 geskik vir buite paalgemonteerde installasies, kompakte substasies, en industriële distribusiestelsels wat hoë-akkuraatheid meting vereis. Die epoksie gegote hars metingtransformator ontwerp verseker uitstekende isolasieprestasie, vogweerstand, en langtermyn betroubaarheid in veeleisende buite-omgewings.
Hierdie buite metingkis 10kV het ‘n kompakte metaalbehuising met 340mm terminaal spasie, ondersteun ‘n wye stroomreeks van 7,5A tot 600A en voldoen aan GB20840.4-2015 standaarde vir presisiemetingstoepassings.

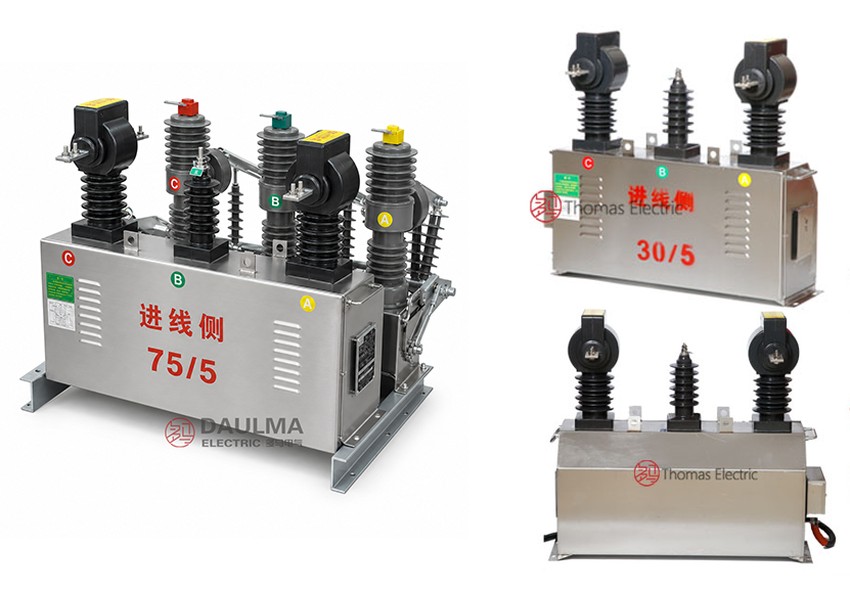

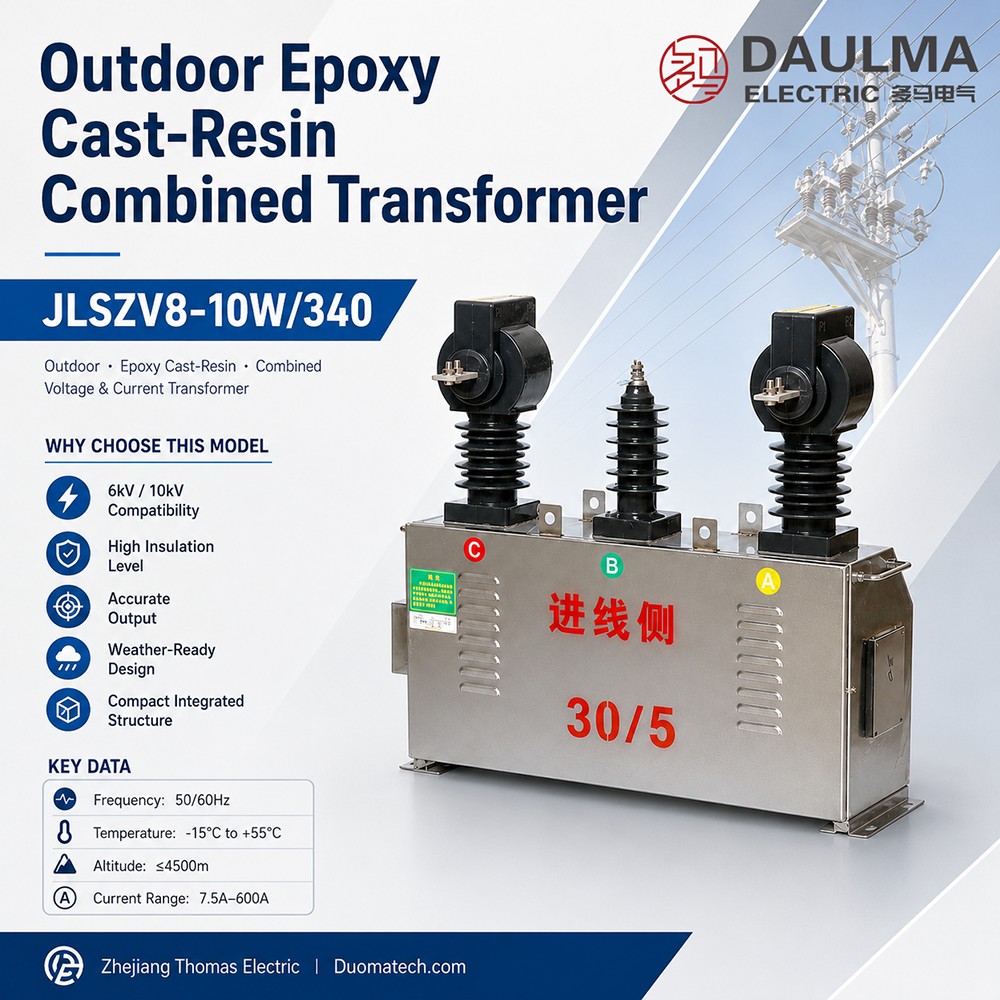

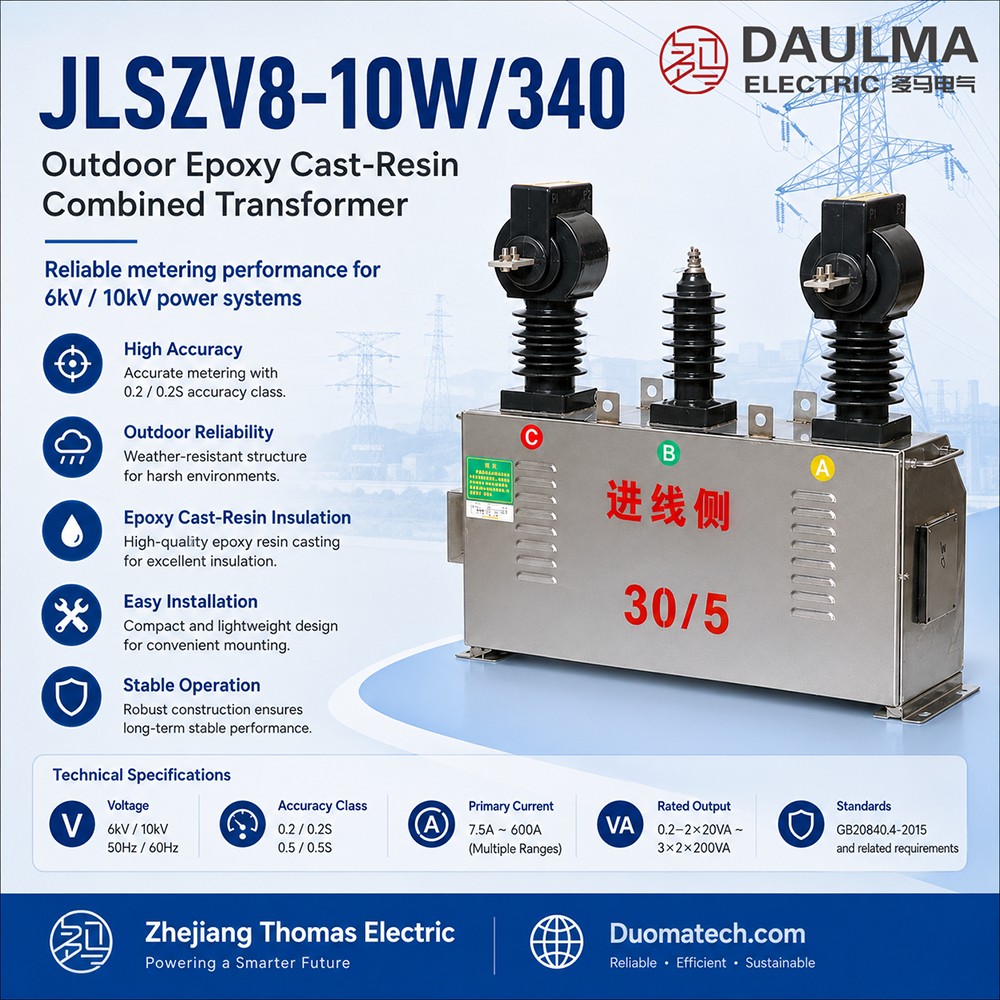

Produk Vertoning
[Produk beelde moet nog bygevoeg word]
Toepassingsposisie
Die JLSZV8-10W/340 word buite op pale, in substasies of by distribusiepunte geïnstalleer. Die metaalbehuising bied beskerming teen weer en meganiese skade. Die primêre terminale koppel aan die driefase 10kV stroombaan, terwyl die sekondêre terminaalboks spanning- en stroomseine lewer aan aktiewe energiemeters, reaktiewe energiemeters en monitering instrumente.
Hoof Toepassings
- 10kV buite distribusienetwerke wat paalgemonteerde meting benodig
- Kompakte substasies met geïntegreerde CT PT meting
- Industriële distribusiestelsels met 10kV insetvoorsiening
- Hoë-akkuraatheid inkomstemetings vir nutsfakturering
- Beskermingsrelais toepassings wat presiese stroomseine benodig
- Buite metingkaste in harde omgewings
- Projekte wat GB20840.4-2015 nakoming vereis
Toepassing Gevallestudies
Toepassing Scenario 1: Paalgemonteerde Distribusie Meting
Nutmaatskappye installeer die JLSZV8-10W/340 gekombineerde transformator op betonpale vir inkomstefakturering en lasmonitering in 10kV distribusienetwerke. Die kompakte metaalbehuising met 340mm terminaal spasie bied betroubare prestasie in buite-omgewings met temperatuurswankelings en vogblootstelling. Die geïntegreerde CT PT ontwerp verminder installasie ruimte en bedrading kompleksiteit.
Toepassing Scenario 2: Industriële Substasie Meting
Industriële fasiliteite met 10kV insetvoorsiening benodig akkurate energiemeting vir kostetoewysing en lasmonitering. Die 10kV gekombineerde transformator metingkis ondersteun ‘n wye stroomreeks van 7,5A tot 600A, wat verskillende las toestande akkommodeer. Die epoksie gegote hars isolasie verseker langtermyn stabiliteit sonder onderhoud in veeleisende industriële omgewings.
Toepassing Geskiktheid
Geskik Vir
- Buite 10kV metingpunte wat paalgemonteerde installasie benodig
- Kompakte substasies met geïntegreerde CT PT meting
- Industriële fasiliteite met 10kV insetvoorsiening
- Toepassings wat ‘n wye stroomreeks van 7,5A tot 600A benodig
- Projekte wat GB20840.4-2015 nakoming vereis
- Distribusienetwerke wat hoë-akkuraatheid meting benodig
- Omgewings wat metaalbehuising beskerming benodig
Nie Aanbeveel Vir
- Slegs binnehuise kompakte skakelaarinstallasies
- Toepassings wat afsonderlike CT en PT liggame benodig
- Slegs beskermingstoepassings waar metingakkuraatheid nie benodig word nie
- 6kV stelseltoepassings (gebruik eerder die JLSZV8-6W model)
- Toepassings met ruimtebeperkings wat kleiner voetspoor benodig
Installasie Toestande
- Installasie posisie: Buite paalgemonteerde, substasie of distribusiepunte
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating benodig nie)
- Behuising: Metaalbehuising met ventilasiesplete
- Aarding: Koppel aardterminaal volgens plaaslike elektriese kodes en metingstandaarde
- Onderhoud: Metaalbehuising benodig min onderhoud in buite-omgewings
Tegniese Parameters
Die JLSZV8-10W/340 is ‘n buite epoksie gegote hars gekombineerde transformator vir 10kV stelsels met driefase ontwerp. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.4-2015. Kenmerke sluit metaalbehuising, 340mm terminaal spasie en wye stroomreeks van 7,5A tot 600A in.
Spanningstransformator Data
| Genommerde Spanning Verhouding |
Genommerde Isolasie Vlak (kV) |
Akkuraatheid Klas / Genommerde Uitset |
Limiet Uitset |
|---|---|---|---|
| 6000/100 | 7,2/32/60 | 0,2 (2×20VA), 0,5 (2×50VA), 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA |
| 10000/100 | 12/42/75 | 0,2 (2×20VA), 0,5 (2×50VA), 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA |
Stroomtransformator Data
| Genommerde Primêre Stroom (A) |
Akkuraatheid Klas / Genommerde Uitset |
1s Termiese Stroom (kA) |
Dinamiese Stroom (kA) |
|---|---|---|---|
| 7,5 – 15 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 1,0 | 2,5 |
| 20 – 50 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 2,5 | 6,3 |
| 75 – 100 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 6,3 | 16 |
| 150 – 200 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 16 | 40 |
| 300 – 400 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 40 | 100 |
| 500 – 600 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 60 | 150 |
Installasie & Afmetings

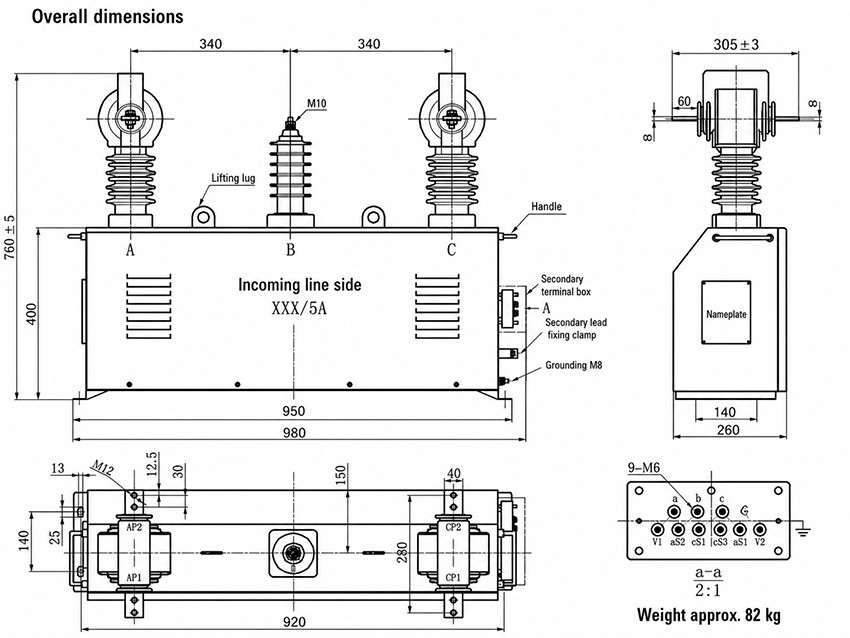

Afmeting Verwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Wydte 950mm (basis 980mm); Hoogte 760±5mm | Drie bushings met metaalbehuising |
| Sy-aansig | Diepte 260mm (basis 140mm); Hoogte 305±3mm | Profiel met naamplaat en terminaalboks |
| Bo-aansig | Terminaal uitleg met monteer gate | 9-M6 monteer boutjies |

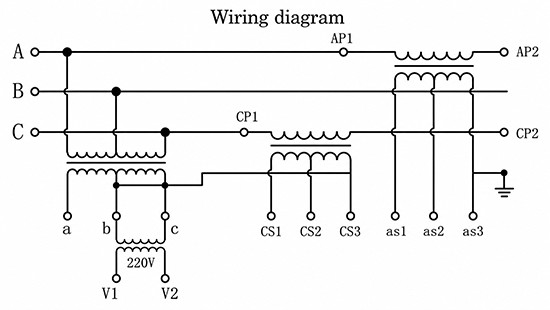

Bedradingsdiagram
[Bedradingsdiagram moet nog bygevoeg word]
Installasie Riglyne
- Bevestig AP1/AP2, BP1/BP2 en CP1/CP2 terminaalvolgorde voor ingebruikneming
- CT sekondêre stroombane mag nie oopkring tydens bedryf nie
- PT sekondêre terminale verskaf spanning insette na meters en monitering toestelle
- CT sekondêre terminale verskaf stroom insette na aktiewe en reaktiewe energiemeters
- Aarding en meterkis bedrading moet die goedgekeurde projek bedradingsdiagram volg
- Metaalbehuising moet behoorlik geaard wees vir veiligheid
Standaarde Nakoming
Die JLSZV8-10W/340 gekombineerde transformator voldoen aan GB20840.4-2015 vir gekombineerde instrumenttransformators. Vir internasionale projekte moet nakoming afgelyn word met toepaslike IEC instrumenttransformator standaarde en plaaslike nutsmaatskappy metingreëls.
Keuse Gids
Kies volgens stelselspanning: Gebruik JLSZV8-10W/340 vir 10kV stelsels (12kV klasse isolasie).
Kies volgens stroomverhouding: Bepaal CT primêre stroom volgens werklike lasstroom. Ondersteun 7,5A tot 600A primêre stroomreeks in veelvuldige segmente.
Kies volgens metingakkuraatheid: Gebruik 0,2S CT akkuraatheid vir hoë-akkuraatheid energiemeting. Gebruik 0,5S of 0,5 volgens metingspesifikasie.
Kies volgens spanningverhouding: Kies 6000/100 of 10000/100 volgens netwerkspanning en meter insetvereiste.
Bestelinligting
Wanneer u die JLSZV8-10W/340 gekombineerde transformator bestel, spesifiseer asseblief:
- Model: JLSZV8-10W/340
- Stelselspanning: 10kV
- PT verhouding: 6000/100 of 10000/100
- CT primêre stroom: 7,5A tot 600A (spesifiseer eksakte waarde)
- CT sekondêre stroom: 5A
- CT akkuraatheid klas: 0,2S, 0,5S, of 0,5
- PT akkuraatheid klas: 0,2, 0,5, 1,0, of 3,0
- Installasietipe: Buite paalgemonteerde
- Hoeveelheid
GVV’s
FAQs
Q1: Wat is die isolasievlak en stroomreeks van die JLSZV8-10W/340 gekombineerde transformator?
Die JLSZV8-10W/340 beskik oor ‘n 12kV isolasievlak met toetswaardes van 12/42/75kV, wat dit geskik maak vir 10kV medium-spanningstelsels. Dit ondersteun ‘n wye primêre stroomreeks van 7,5A tot 600A. Die toestel integreer beide stroom- (CT) en spanningstransformator- (PT) funksies in ‘n enkele metaalbehuising met 340mm terminaalruimte. Dit voldoen volledig aan die GB20840.4-2015 standaard vir hoë-akkuraatheid meting en betroubare beskermingstoepassings in industriële en nutsnetwerke.
Q2: Watter toepassings en installasie-omgewings is geskik vir hierdie 10kV buite metingkis?
Hierdie gekombineerde transformator is ideaal vir 10kV buite-distribusienetwerke, paalgemonteerde meting, kompakte substasies en industriële distribusiestelsels. Die robuuste metaalbehuising en epoksie-gegotenhars-ontwerp bied uitstekende vogweerstand en beskerming teen weer en meganiese skade in veeleisende buite-omgewings. Dit lewer hoogs akkurate seine vir aktiewe en reaktiewe energiemeters, moniteringsinstrumente en beskermingsrelais, wat dit perfek maak vir nutsfakturering en deurlopende stelselmonitering.
Q3: Hoe word die primêre en sekondêre verbindings tydens installasie hanteer?
Tydens installasie koppel die primêre terminale direk aan die driefase 10kV stroombaan. Die toestel is spesifiek ontwerp vir buite paalgemonteerde installasies of integrasie in kompakte substasies. Die sekondêre terminaalboks lewer die vereiste spanning- en stroomseine aan die gekoppelde energiemeters en beskermingstoestelle. Die 340mm terminaalruimte verseker voldoende spasie vir veilige en maklike bedrading, terwyl die metaalbehuising beskerming teen eksterne invloede bied.
Q4: Waarom word epoksie-gegotenhars vir hierdie buite-gekombineerde transformator spesifikasies gebruik?
Epoksie-gegotenhars word gebruik omdat dit uitstekende isolasieprestasie, hoë meganiese sterkte en uitstekende vogweerstand bied. Hierdie materialeienskappe verseker langtermyn betroubaarheid en stabiele werking in veeleisende buite-omgewings waar die toestel aan wisselende weerstoestande blootgestel word. Dit elimineer die behoefte aan vloeistofkoeling of -isolasiestelsels wat lekgerig is, en verminder sodoende die algehele instandhoudingsvereistes vir die 10kV meting- en beskermingstoepassings.
Q5: Is die JLSZV8-10W/340 toestel geskik vir hoë-akkuraatheid nutsfakturering toepassings?
Ja, die JLSZV8-10W/340 is spesifiek ontwerp vir hoë-akkuraatheid inkomstemetings vir nutsfakturering. Dit voldoen volledig aan die GB20840.4-2015 standaarde vir presisiemetingstoepassings. Deur beide stroom- en spanningseine in een eenheid te integreer, verminder dit bedradingsfoute en verbeter dit die algehele meetakkuraatheid. Vir spesifieke akkuraatheidsklasse (soos 0.2 of 0.5) en presiese verhoudings buite die 7,5A tot 600A reeks, kontak asseblief die vervaardiger vir bevestiging.
Q6: Wanneer moet onderhoud of kalibrasie op hierdie 10kV metingstransformator uitgevoer word?
Instandhouding moet uitgevoer word volgens die plaaslike nutsmaatskappy se spesifikasies en die GB20840.4-2015 standaard riglyne. Die epoksie-gegotenhars en metaalbehuising minimaliseer egter die behoefte aan daaglikse instandhouding, aangesien dit uitstekende beskerming teen vog en meganiese skade bied. Visuele inspeksies vir eksterne skade of terminaal-korrosie word aanbeveel. Vir spesifieke kalibrasie-intervalle of toetsdata wat nie in die basisdokumentasie verskaf word nie, kontak die vervaardiger vir bevestiging.
Q7: Kan hierdie gekombineerde transformator in bestaande 10kV industriële distribusiestelsels geïntegreer word?
Ja, die JLSZV8-10W/340 kan naatloos in bestaande 10kV industriële distribusiestelsels geïntegreer word. Die wye stroomreeks van 7,5A tot 600A en die 12kV isolasievlak (12/42/75kV) maak dit aanpasbaar vir verskeie stelselkonfigurasies. Dit lewer die nodige seine vir beide energiemeting en beskermingsrelais. Indien u spesifieke behuisingsdimensies of terminaalrangskikkings het wat van die standaard 340mm spasie verskil, kontak die vervaardiger om tegniese verenigbaarheid te bevestig.
