Produk Oorsig
JLSZV(Y)9-6/10W is ‘n buite-roestvrye staal vloer-monteerbare gekombineerde transformator met waarnemingsvensters vir 6kV en 10kV middelspanningsverspreidingsisteme. Dit integreer stroomtransformator (CT)– en spanningstransformator (PT/VT)-funksies in ‘n stewige roestvrye staalbehuising met dubbeldeurontwerp, wat betroubare stroom- en spanningseine verskaf vir hoëspanningsenergiemetings met verbeterde sigbaarheid en toeganklikheid.
Hierdie produk is geskik vir 6kV en 10kV driefase wisselstroomverspreidingsnetwerke. Dit word algemeen gebruik in substasies, industriële fasiliteite en verspreidingspunte wat vloer-monteerbare installasie met interne moniteringsvermoë vereis. Die roestvrye staalbehuising met waarnemingsvensters bied superieure beskerming terwyl dit visuele inspeksie van interne komponente sonder om deure oop te maak, moontlik maak.

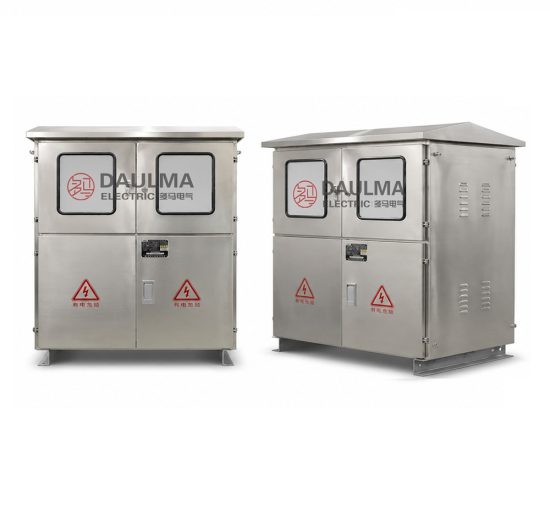

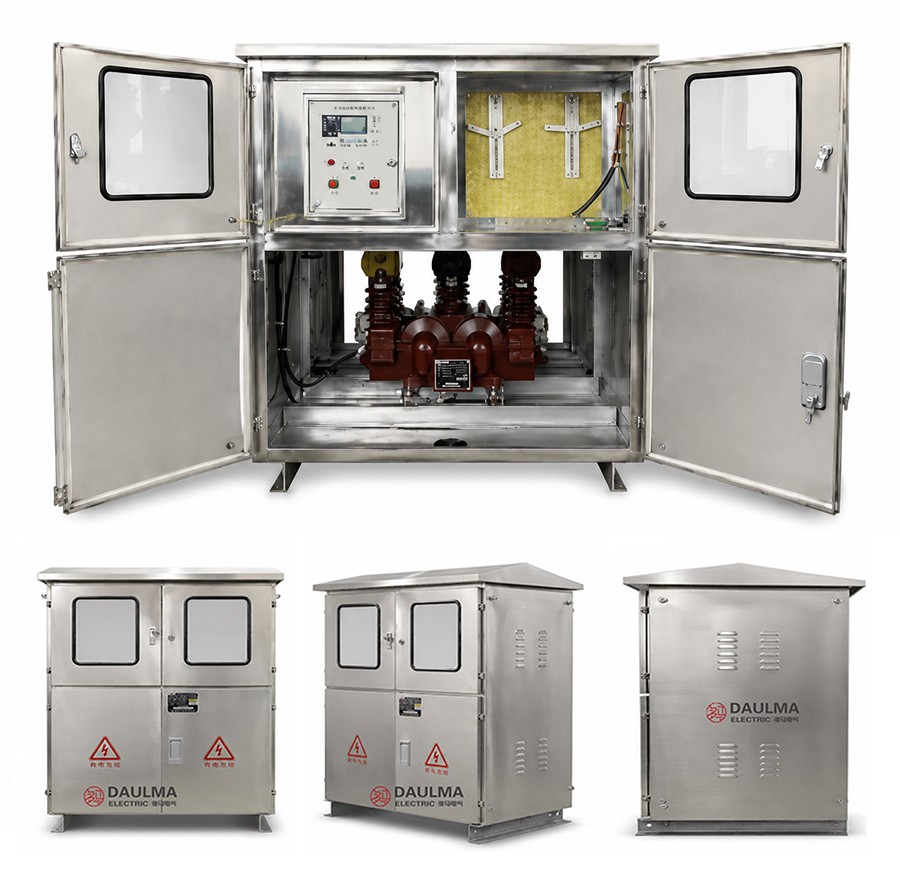

Produk Vertoning
[Produk beelde moet nog bygevoeg word]
Toepassingsposisie
JLSZV(Y)9-6/10W word op grondvlak geïnstalleer in substasies, industriële werfgebiede of verspreidingspunte. Die roestvrye staal vloer-monteerbare ontwerp met waarnemingsvensters bied verbeterde duursaamheid en laat visuele monitering van interne meters en komponente toe. Die primêre terminale verbind met die driefase middelspanningskring, terwyl die sekondêre terminaalboks spanning- en stroomseine aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente lewer.
Hooftoepassings
- 6kV en 10kV buitetoepassings wat vloer-monteerbare meting met visuele monitering vereis
- Substasies en industriële fasiliteite wat ‘n roestvrye staalbehuising met waarnemingsvermoë vereis
- Toepassings wat dubbele bedradingskonfigurasies (driefase en driefase 4-draad) benodig
- Kusareas en harde omgewings wat verbeterde korrosiebeskerming benodig
- Aktiewe en reaktiewe energiemeting vir nutsmaatskappy-rekeninguitreiking
- Toepassings wat ‘n wye stroomreeks van 7,5A tot 600A benodig
- Projekte wat voldoen aan State Grid-standaard (GB17201-2006) vereis
Toepassingsgevallestudies
Toepassingsituasie 1: Substasie-werfmeting met Visuele Monitering
Nutsmaatskappye plaas vloer-monteerbare gekombineerde transformators in substasie-werwe vir rekeninguitreiking en lasmonitering. Die waarnemingsvensters laat operateurs toe om interne meters en komponente visueel te inspekteer sonder om deure oop te maak, wat onderhoudstyd verminder en veiligheid verbeter. Die roestvrye staalbehuising bied superieure korrosieweerstand in buite-omgewings.
Toepassingsituasie 2: Industriële Fasiliteit met Buigsame Bedrading
Industriële fasiliteite met 6kV of 10kV insetvoorsiening benodig akkurate energiemeting met buigsame bedradingopsies. Die JLSZV(Y)9-6/10W ondersteun beide driefase en driefase 4-draad konfigurasies, wat verskillende metingsvereistes kan akkommodeer. Die waarnemingsvensters maak vinnige visuele verifikasie van meterlesings tydens roetine-inspeksies moontlik.
Toepassingspassing
Geskik Vir
- Buite 6kV en 10kV metingspunte wat vloer-monteerbare installasie met visuele monitering vereis
- Substasies en industriële fasiliteite wat ‘n roestvrye staalbehuising met waarnemingsvensters vereis
- Toepassings wat dubbele bedradingskonfigurasies (driefase en driefase 4-draad) benodig
- Kusareas en harde omgewings wat verbeterde korrosiebeskerming benodig
- Projekte wat ‘n wye stroomreeks van 7,5A tot 600A benodig
- Toepassings wat voldoen aan State Grid-standaard (GB17201-2006) vereis
- Verspreidingspunte wat geïntegreerde CT- en PT-funksies met interne moniteringsvermoë benodig
Nie Aanbeveel Vir
- Pole-gemonteerde of verhoogde installasiestoepassings
- Slegs binne-kompakte skakelaarstoepassings
- Toepassings wat afsonderlike CT- en PT-behuisinge eerder as ‘n geïntegreerde ontwerp benodig
- Slegs beskerming CT-toepassings waar metingsakkuraatheid nie benodig word nie
- Toepassings met ruimtebeperkings wat toerusting met kleiner voetspoor benodig
Installasievoorwaardes
- Installasieposisie: Grondvlakinstallasie in substasies, industriële werfgebiede of verspreidingspunte
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating benodig nie)
- Behuisingmateriaal: Roestvrye staal met waarnemingsvensters vir visuele monitering
- Aarding: Verbind aardterminaal volgens plaaslike elektriese kodes en metingsstandaarde
- Onderhoud: Waarnemingsvensters laat visuele inspeksie sonder om deure oop te maak, toe
Tegniese Parameters
Die JLSZV(Y)9-6/10W is ‘n buite roestvrye staal vloer-monteerbare gekombineerde transformator met waarnemingsvensters vir 6kV en 10kV stelsels. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB17201-2006. Kenmerke sluit in roestvrye staalbehuising met waarnemingsvensters, dubbele bedradingskonfigurasies en wye stroomreeks van 7,5A tot 600A.
Spanningstransformator Data
| Model | Genomineerde Spanning Verhouding |
Akkuraatheidsklas / Genomineerde Uitset |
Limiet Uitset |
Genomineerde Isolasie Vlak (kV) |
|---|---|---|---|---|
| JLSZV(F)-6W | 6000/100 | 0,2 (2×20VA), 0,5 (2×50VA) | 2×400 VA | 7,2/32/60 |
| JLSZV(F)-10W | 10000/100 | 1,0 (2×80VA), 3,0 (2×200VA) | 2×400 VA | 12/42/75 |
Stroomtransformator Data
| Genomineerde Primêre Stroom (A) |
Akkuraatheidsklas / Genomineerde Uitset |
1s Termiese Stroom (kA) |
Genomineerde Dinamiese Stroom (kA) |
|---|---|---|---|
| 7,5 – 15 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 1,0 | 2,5 |
| 20 – 50 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 2,5 | 6,3 |
| 75 – 100 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 6,3 | 16 |
| 150 – 200 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 16 | 40 |
| 300 – 400 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 40 | 100 |
| 500 – 600 | 0,2S (10VA), 0,5S (10VA), 0,5 (15VA) | 60 | 150 |
Installasie & Afmetings

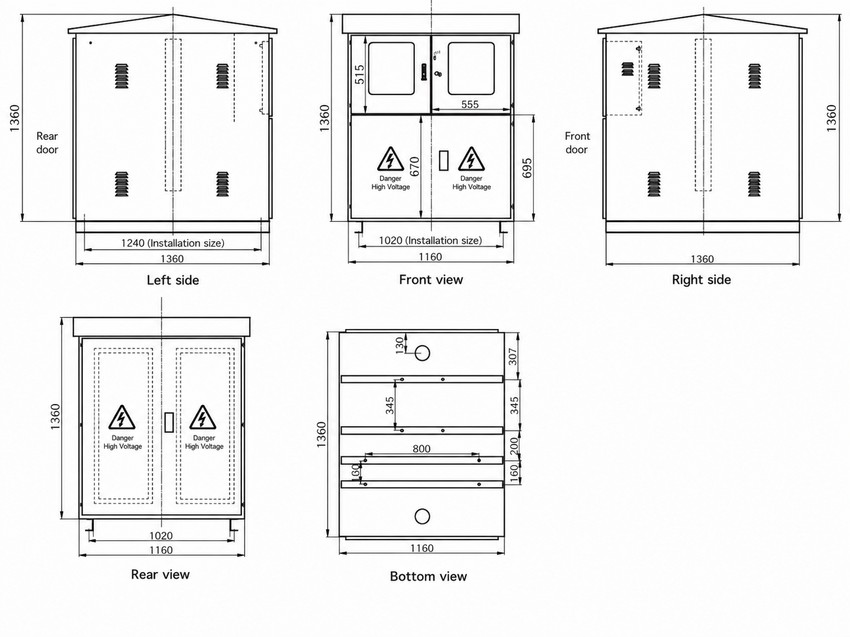

Afmetingsverwysing
| Aansig | Sleutel Afmetings |
Toepassing Nota |
|---|---|---|
| Vooraansig | Wydte 1160mm (basis 1020mm); Hoogte 1380mm | Dubbeldeurontwerp met waarnemingsvensters |
| Sy-aansig | Wydte 1360mm | Roestvrye staalbehuising met ventilasie |
| Onder-aansig | Voetspoor 1160mm × 1160mm | Monteer gate vir vloerinstallasie |

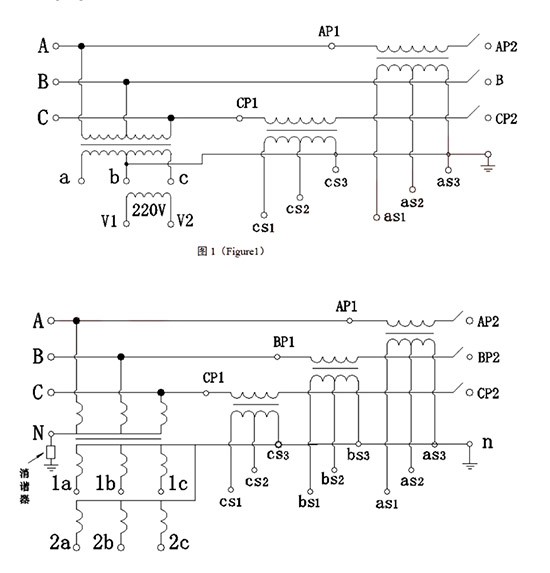

Bedradingsdiagram
[Bedradingsdiagram moet nog bygevoeg word]
Installasieriglyne
- Bevestig AP1/AP2, BP1/BP2 en CP1/CP2 terminaalvolgorde voor ingebruikneming
- CT sekondêre stroombane mag nie oopkring wees tydens bedryf nie
- PT sekondêre terminale verskaf spanninginvoer aan meters en moniteringsapparate
- CT sekondêre terminale verskaf stroominvoer aan aktiewe en reaktiewe energiemeters
- Aarding en meterboksbedrading moet die goedgekeurde projekbedradingsdiagram volg
- Roestvrye staalbehuising moet behoorlik geaard wees vir veiligheid
- Ondersteun beide driefase en driefase 4-draad bedradingskonfigurasies
Standaardnavolging
Voldoen aan GB17201-2006 vir gekombineerde transformator metingsbokse. Vir internasionale projekte moet navolging afgelyk word met toepaslike IEC instrumenttransformator standaarde en plaaslike nutsmaatskappy metingsreëls.
Keusegids
Kies volgens stelselspanning: Gebruik JLSZV(Y)9-6W vir 6kV stelsels (7,2kV klas) en JLSZV(Y)9-10W vir 10kV stelsels (12kV klas).
Kies volgens stroomverhouding: Bepaal CT primêre stroom volgens werklike lasstroom. Ondersteun 7,5A tot 600A primêre stroomreeks in veelvuldige segmente.
Kies volgens metingsakkuraatheid: Gebruik 0,2S CT akkuraatheid vir hoër-akkuraatheid energiemeting. Gebruik 0,5S of 0,5 volgens metingspesifikasie.
Kies volgens bedradingskonfigurasie: Kies driefase of driefase 4-draad konfigurasie volgens netwerkvereistes.
Kies volgens spanningverhouding: Kies 6000/100 of 10000/100 volgens netwerkspanning en meterinvoerbehoeftes.
Bestelinligting
Wanneer u bestel, spesifiseer asseblief:
- Model: JLSZV(Y)9-6W of JLSZV(Y)9-10W
- Stelselspanning: 6kV of 10kV
- PT verhouding: 6000/100 of 10000/100
- CT primêre stroom: 7,5A tot 600A (spesifiseer presiese waarde)
- CT sekondêre stroom: 5A
- CT akkuraatheidsklas: 0,2S, 0,5S, of 0,5
- PT akkuraatheidsklas: 0,2, 0,5, 1,0, of 3,0
- Bedradingskonfigurasie: driefase of driefase 4-draad
- Hoeveelheid
GVV’s
FAQs
Q1: Wat is die primêre spannings- en stroomspesifikasies vir die JLSZV(Y)9-6/10W gekombineerde transformator?
Die JLSZV(Y)9-6/10W is spesifiek ontwerp vir 6kV en 10kV middelspanningverspreidingsisteme. Dit integreer beide stroomtransformator (CT) en spanningstransformator (PT/VT) funksies in een eenheid. Die primêre stroomgradering ondersteun ‘n wye reeks van 7,5A tot 600A, wat dit veelsydig maak vir driefase wisselstroomverspreidingsnetwerke. Dit lewer akkurate aktiewe en reaktiewe energiemetingseine vir nutsmaatskappy-rekeninguitreiking en monitering.
Q2: Hoe word die JLSZV(Y)9-6/10W gekombineerde transformator in buitesubstasies geïnstalleer?
Die JLSZV(Y)9-6/10W beskik oor ‘n stewige vloergemonteerde ontwerp vir grondvlakinstallasie. Die primêre terminale verbind direk met die driefase middelspanningskring, terwyl die sekondêre terminaalboks spannings- en stroomseine aan aktiewe en reaktiewe energiemeters en moniteringsinstrumente lewer. Die robuuste roestvrye staalbehuising verseek uitstekende duursaamheid en korrosiebeskerming vir buite-installasies in substasies en industriële fasiliteite oor die algemeen.
Q3: Waarom het die JLSZV(Y)9-6/10W waarnemingsvensters in sy roestvrye staalbehuising?
Die waarnemingsvensters laat visuele inspeksie en monitering van interne meters en komponente toe sonder om die dubbeldeure oop te maak. Hierdie ontwerp verbeter bedryfsveiligheid aansienlik, verminder instandhoudingstyd, en bied beter sigbaarheid vir ingenieurs wat roetinekontroles in hoëspanningsenergiemetingsdoeleindes uitvoer. Dit verseek dat komponente gemonitor kan word sonder om die beskermende behuising se integriteit in gevaar te stel.
Q4: Watter toepassings is die mees geskik vir die JLSZV(Y)9-6/10W vloergemonteerde gekombineerde transformator?
Dit is ideaal vir 6kV en 10kV buitetoeepassings wat vloergemonteerde meting met visuele monitering vereis. Tipiese gebruikslusses sluit substasies, industriële fasiliteite en verspreidingspunte in kusgebiede of harde omgewings in wat korrosiebeskerming benodig. Dit ondersteun dubbele bedradingskonfigurasies, naamlik driefase en driefase 4-draad stelsels, vir akkurate aktiewe en reaktiewe nutsmaatskappy-rekeninguitreiking en kragmeting.
Q5: Is die JLSZV(Y)9-6/10W gekombineerde transformators in ooreenstemming met State Grid-standaarde?
Ja, die JLSZV(Y)9-6/10W is ontwerp en vervaardig om aan State Grid-standaarde vir middelspanning gekombineerde transformators te voldoen. Dit verseker betroubare stroom- en spanningseindlewering vir hoëspanningsenergiemetings. Vir spesifieke sertifikasiedokumente of gedetailleerde toetsverslae, kontak asseblief die vervaardiger vir presiese voldoeningdata en tegniese spesifikasies wat onderhewig is aan formele bevestiging voor finale aankoop en installasie.
Q6: Kan die JLSZV(Y)9-6/10W beide driefase en driefase 4-draad metingskonfigurasies ondersteun?
Ja, die transformator ondersteun dubbele bedradingskonfigurasies, insluitend beide standaard driefase en driefase 4-draad stelsels. Hierdie buigsaamheid laat dit toe om naatloos in verskeie 6kV en 10kV verspreidingsnetwerke geïntegreer te word. Die sekondêre terminaalboks verskaf die nodige geïsoleerde seine vir aktiewe en reaktiewe energiemeters wat vir hierdie spesifieke industriële konfigurasies benodig word.
Q7: Wanneer moet ingenieurs visuele inspeksies met die waarnemingsvensters op hierdie transformator uitvoer?
Ingenieurs moet visuele inspeksies uitvoer tydens roetine-instandhoudingskedules of wanneer operasionele anomalieë vermoed word. Die waarnemingsvensters laat vinnige kontroles van interne meters en komponente toe sonder om die dubbeldeure oop te maak, wat blootstelling aan hoëspanningsdele minimaliseer. Vir gedetailleerde interne instandhouding of komponentvervanging, kontak die vervaardiger vir spesifieke riglyne wat onderhewig is aan bevestiging.
