Produk Oorsig
Funksionele Definisie
Die JLSZW3-6 en JLSZW3-10 reeks buite-droë-tipe gekombineerde instrumenttransformators is geïntegreerde elektromagnetiese meettoestelle wat spanningstransformator (VT) en stroomtransformator (CT) funksies in ’n enkele lugdigte behuising kombineer. Hierdie transformators verskaf gelyktydige spanning- en stroommeting vir driefase AC-kragstelsels met ’n nominale frekwensie van 50 Hz, met stelselspanningsklasse van 6 kV en 10 kV. Die gekombineerde konfigurasie lewer galvanies geïsoleerde sekondêre seine vir energiemeting, beveiligingsrelais en toesighoudende beheertoepassings in stedelike/landelike netwerke, buite substasies en industriële distribusienetwerke.
Sleutelwaardes
| Item | Spesifikasie (per bestelling / naamplaat) |
|---|---|
| Stelselspanningsklas | 6 kV / 10 kV klas (buite distribusietoepassings) |
| Nominale frekwensie | 50 Hz (60 Hz beskikbaar op versoek) |
| VT-spanningsverhoudings | 3000/100 V, 6000/100 V, 10000/100 V |
| VT-noukeurigheidsklasse | 0.2 / 0.5 |
| VT-nominale uitset | 15 VA / 30 VA per kern |
| VT-limietuitset | 300 VA |
| CT-stroomverhoudings | 5~200/5 A |
| CT-noukeurigheidsklasse | 0.2S / 0.2 |
| CT-nominale uitset | 10 VA per kern |
| CT-kortsluit weerstand | Ith: 100 × I₁n (1 s), Idyn: 2.5 × Ith (piek) |
| VT-isolasievlak (JLSZW3-6) | 7.2/32/60 kV |
| VT-isolasievlak (JLSZW3-10) | 12/42/75 kV |
| CT-isolasievlak | 12/42/75 kV |
| Verbindingskonfigurasie | Driefase vierdraad Y/Yo |
| Toepaslike standaarde | GB 20840.4-2015 (Gekombineerd); GB 20840.2-2014, GB 20840.1-2010 (CT); GB 20840.3-2013, GB 20840.1-2010 (VT) |

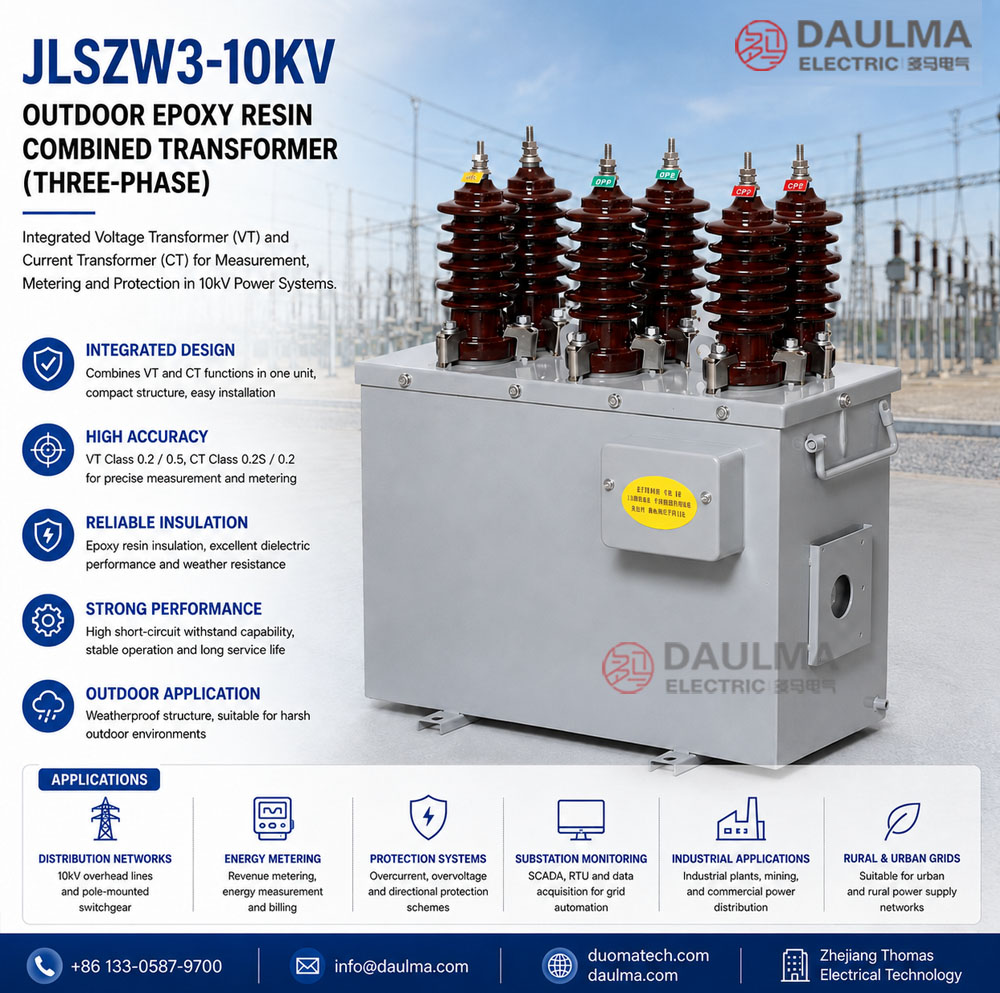

Produk Vertonings
Werkingsbeginsel
Die gekombineerde transformator integreer onafhanklike spanning- en stroommeetfunksies deur gebruik te maak van elektromagnetiese induksiebeginsels. Die spanningstransformatorafdeling gebruik ’n gewonde-kernkonfigurasie met primêre wikkelings wat aan die kragstelsel verbind is en sekondêre wikkelings wat gestandaardiseerde 100 V-uitset lewer. Die stroomtransformatorafdeling gebruik toroidale kerne met primêre geleiers wat deur openinge loop en sekondêre wikkelings wat 5 A-uitsetstroom lewer wat eweredig is aan die primêre stroom. Beide VT- en CT-afdelings werk gelyktydig om volledige driefase spanning- en stroomseine te voorsien vir meterinstrumente, beveiligingsrelais en moniteringstelsels.
Stelseltoepassingsposisie
- Buite Distribusienetwerke: 6-10 kV luglyne en paalgemonteerde skakelaars
- Energiemetingstasies: Inkomste-graad driefase elektrisiteitsmeting en fakturering
- Beveiligingstelsels: Oorstroom-, oorspanning- en rigtingbeveiligingskemas
- Substasie Monitering: Afgeleë terminaleenhede (RTU) en SCADA-data-insameling
- Industriële Kragstelsels: Fabrieksdistribusiepaneel en buite transformatorstasies
Strukturele Oorsig
Die gekombineerde transformator het ’n volledig ingeslote metaalbehuising met geïntegreerde epoksiehars gegote VT- en CT-komponente. Die spanningstransformatorafdelings gebruik blootgestelde ysterkerne met hoë-kwaliteit koudgerolde korrel-georiënteerde silikonstaal, met primêre en sekondêre wikkelings wat op kernpote gewind is. Stroomtransformatorafdelings gebruik geslote ysterkerne met premium silikonstaal, wat meetnoukeurigheid en stabiliteit verseker. Drie spanningstransformators en drie stroomtransformators word in ’n lugdigte metaalbehuising gemonteer, wat ’n kompakte installasievoetspoor, omgewingsbeskerming en betroubare langtermynbedryf onder buitetoestande bied.
Modelaanwysing
Kodeverduideliking
- J — Spanningstransformator (VT/PT)
- L — Stroomtransformator (CT)
- S — Driefase konfigurasie
- Z — Gegote-hars (epoksie) geïsoleerde struktuur
- W — Buite-installasietipe
- 3 — Ontwerpreekskode
- 6 / 10 — Spanningsklas (kV)
Beskrywing
JLSZW3-6 en JLSZW3-10 dui die stelselspanningsklas aan (6 kV of 10 kV). Die gekombineerde transformator integreer drie enkelfase spanningstransformators en drie enkelfase stroomtransformators in Y/Yo driefase vierdraadverbinding. Die spesifieke spanningsverhouding, stroomverhouding, noukeurigheidsklasse en nominale lasse word deur projekspesifikasie gedefinieer en op die naamplaat bevestig.
Diensvoorwaardes
Die JLSZW3-reeks gekombineerde transformators is ontwerp vir buitebedryf onder normale diensvoorwaardes in middelspanningsdistribusiestelsels.
- Installasieomgewing: Buite-installasie in beskutte of blootgestelde plekke
- Hoogte bo seevlak: Nie meer as 1000 m nie (hoër hoogte toepassings vereis ingenieursbevestiging)
- Omgewingstemperatuur: −25 °C tot +40 °C
- Relatiewe humiditeit: Daaglikse gemiddelde ≤ 95%, maandelikse gemiddelde ≤ 90% (by +20 °C verwysing)
- Omgewingsomstandighede: Sonder ernstige soutmis, industriële besoedeling of ontplofbare atmosfere; geen abnormale vibrasie of meganiese skok nie
- Blitsbeskerming: Sinkoksied-ontladingsonderbreker binne 1 meter van installasiepunt vereis
Konstruksie
Konstruksieontwerp
Spanningstransformatorafdeling:
- Kerntipe: Gewonde kern met blootgestelde struktuur
- Kernmateriaal: Hoë-kwaliteit koudgerolde korrel-georiënteerde silikonstaalplate
- Isolasie: Epoksiehars gegote konstruksie
- Wikkelings: Primêre en sekondêre spoel op kernpote gewind
Stroomtransformatorafdeling:
- Kerntipe: Geslote ringvormige ysterkern
- Kernmateriaal: Premium kwaliteit silikonstaal lae
- Isolasie: Epoksiehars monolitiese gietwerk
- Konfigurasie: Deurgaanbare primêr met sekondêre wikkelings op toroidale kern
Behuisingmontage:
- Behuising: Lugdigte metaalkabinet met omgewingsbeskerming
- Komponente: Drie VT-eenhede + drie CT-eenhede in geïntegreerde montage
- Terminale: Primêre en sekondêre terminaalblokke toeganklik via kompartementdeure
- Beskermingsgradering: Weerbestande konstruksie vir buite diens
Die epoksieharsgietwerk bied stabiele isolasie-eienskappe, vogweerstand, besoedelingsweerstand en verouderingsweerstand vir betroubare buitebedryf. Die volledig ingeslote metaalbehuising beskerm komponente teen omgewingblootstelling terwyl elektriese klaring en kruipafstande gehandhaaf word.
Terminaalopstelling & Merking
Spanningstransformatorterminale:
- Primêre terminale (per fase): A / B / C / N (nul)
- Sekondêre terminale (per fase): a / b / c / n (nul)
- Verbinding: Y/Yo driefase vierdraadkonfigurasie
Stroomtransformatorterminale:
- Primêre terminale (per fase): P1 / P2
- Sekondêre terminale (Fase A): 1K1 / 1L1
- Sekondêre terminale (Fase B): 1K2 / 1L2
- Sekondêre terminale (Fase C): 1K3 / 1L3
Terminaalmerkings volg standaard polariteitskonvensies volgens GB 20840-reeks. Korrekte terminaalidentifikasie is noodsaaklik vir akkurate meting en behoorlike beveiligingsrelaisbedryf. Bedradingsdiagramme en terminaaltoewysing word saam met elke eenheid verskaf.
Tegniese Data
Spanningstransformatorspesifikasies
| Model | Nominale Spanning Verhouding (V) |
Noukeurigheids- Klas |
Nominale Uitset (VA) |
Limiet Uitset (VA) |
Nominale Isolasie- Vlak (kV) |
|---|---|---|---|---|---|
| JLSZW3-6 | 3000/100 | 0.2 / 0.5 | 15 / 30 | 300 | 3.6/25/40 |
| 6000/100 | 7.2/32/60 | ||||
| — | — | ||||
| JLSZW3-10 | 3000/100 | 0.2 / 0.5 | 15 / 30 | 300 | 3.6/25/40 |
| 6000/100 | 7.2/32/60 | ||||
| 10000/100 | 12/42/75 |
Spanningstransformatornotas:
- Noukeurigheidsklas 0.2 vir presisiemeting; 0.5 vir algemene metingstoepassings
- Nominale uitset (las) beskikbaar as 15 VA of 30 VA per sekondêre wikkeling
- Limietuitsetkapasiteit: 300 VA kontinu
- Isolasievlagformaat: Um/ACSD/LI (stelselspanning / kort-duur kragfrekwensie / blitsimpuls)
- Sekondêre spanning: 100 V lyn-na-nul (57.7 V fase-na-nul in Y-verband)
Stroomtransformatorspesifikasies
| Model | Nominale Stroom Verhouding (A) |
Noukeurigheids- Klas |
Nominale Uitset (VA) |
Nominale Korttyd Termiese Stroom (kA) |
Nominale Dinamiese Stabiliteitsstroom (kA piek) |
Nominale Isolasie- Vlak (kV) |
|---|---|---|---|---|---|---|
| JLSZW3-6 | 5~200/5 | 0.2S | 10 | 100 × I₁n | 2.5 × Ith | 12/42/75 |
| 0.2 | ||||||
| JLSZW3-10 | 5~200/5 | 0.2S | 10 | 100 × I₁n | 2.5 × Ith | 12/42/75 |
| 0.2 |
Stroomtransformatornotas:
- Noukeurigheidsklas 0.2S vir elektroniese energiemeters (uitgebreide reeks); 0.2 vir standaard meting
- Nominale primêre stroom (I₁n) kiesbaar van 5 A tot 200 A in standaard stappe
- Nominale sekondêre stroom: 5 A (1 A beskikbaar as spesiale bestelling)
- Korttyd termiese stroom (Ith): 100 keer nominale primêre stroom vir 1 sekonde
- Dinamiese stabiliteitsstroom (Idyn): 2.5 keer Ith (piekwaarde)
- Lasmagfaktor: cosφ = 0.8 (induktief) tensy anders aangedui
Noukeurigheid en Las
Spanningstransformator Noukeurigheidsprestasie:
Spanningstransformators voldoen aan noukeurigheidsklas 0.2 of 0.5 vereistes volgens GB 20840.3-2013 by nominale las van 25% tot 100% van nominale spanning. Verhoudingsfout en fasedisplasering bly binne gespesifiseerde limiete oor die bedryfsreeks.
Stroomtransformator Noukeurigheidsprestasie:
Stroomtransformators voldoen aan noukeurigheidsklas 0.2S of 0.2 vereistes volgens GB 20840.2-2014. Klas 0.2S bied uitgebreide noukeurigheidsreeks van 1% tot 120% van nominale primêre stroom, geskik vir elektroniese energiemeters. Noukeurigheidsgrense word gehandhaaf by nominale las en nominale frekwensie.
Laskies:
VT nominale las (15 VA of 30 VA) moet totale aangeslane las insluitend meters, relais en bedradingsweerstand akkommodeer. CT nominale las (10 VA) moet sekondêre stroombaanimpedansie by nominale stroom (5 A) dek. Werklike las moet tydens stelselontwerp geverifieer word om noukeurigheidsnakoming te verseker.
Standaardnakaning
Toepaslike Standaarde
- GB 20840.4-2015: Instrumenttransformators – Deel 4: Addisionele vereistes vir gekombineerde transformators
- GB 20840.2-2014: Instrumenttransformators – Deel 2: Addisionele vereistes vir stroomtransformators
- GB 20840.1-2010: Instrumenttransformators – Deel 1: Algemene vereistes
- GB 20840.3-2013: Instrumenttransformators – Deel 3: Addisionele vereistes vir induktiewe spanningstransformators
- IEC 61869 reeks: Instrumenttransformators (verwysingsstandaard)
Toetsing en Aanvaarding
Elke gekombineerde transformatoreenheid ondergaan fabriektoetsing volgens toepaslike standaarde:
- Routine toetse: Spanningsverhouding, stroomverhouding, polariteit, noukeurigheid, las, isolasieweerstand, diëlektriese weerstand
- Isolasietoets: Kragfrekwensie spanning weerstandstoets op primêre en sekondêre stroombane
- Blitsimpulstoets: Volgolf impuls spanningstoets volgens isolasievlagspesifikasie
- Kortsluit weerstandstoets: Verifikasie van Ith en Idyn waardes (tipe toets of berekening)
- Visuele en dimensionele inspeksie: Naamplaatdata, terminaalmerking, vakmanskapverifikasie
- Spesiale toetse: Gedeeltelike ontladingmeting, temperatuurstygingstoets (waar gespesifiseer)
Installasie & Afmetings
Installasieriglyne
- Gekombineerde transformator moet op stabiele fondament of paalgemonteerde houer gemonteer word met veilige meganiese vaslegging
- Monteerposisie moet voldoende ruimte bied vir elektriese veiligheid, hitteverwyding en instandhoudingstoegang
- Primêre verbindinge gemaak via busbar of kabelterminasie soos gespesifiseer deur projekontwerp
- Sekondêre stroombane gerouteer deur kabelklemme met behoorlike seël en spanningverligting
- Ontladingsonderbrekerinstallasie verpligtend binne 1 meter van primêre terminale volgens GB-vereistes
- Aardingverbinding vereis op aangewese terminaal volgens plaaslike elektriese kodes
Buitekonture
JLSZW3-6kV / 10kV Gekombineerde Transformator
Nota: Dimensionele tekeninge wys tipiese konfigurasie. Werklike afmetings bevestig op goedgekeurde tekeninge voor vervaardiging. Monteer-gatpatrone en terminaalplekke mag wissel volgens spesifikasie.
Veiligheidsnotas
- VT-sekondêre stroombaan moet nie kortgesluit word tydens bedryf nie; miniatuur stroombaanonderbreker of smeltbeveiliging aanbeveel
- CT-sekondêre stroombaan mag nooit oop wees wanneer primêr stroom dra nie; gevaarlike hoë spanning sal by sekondêre terminale verskyn
- Tydens inspeksie of instandhouding, moet CT-sekondêre kortgesluit word voor enige instrumente of bedrading ontkoppel word
- Een punt van VT-sekondêre neutraal en een punt van CT-sekondêre stroombaan moet betroubaar geaard wees volgens toepaslike standaarde
- Alle installasie- en instandhoudingsbewerkings moet voldoen aan nasionale en plaaslike elektriese veiligheidsregulasies
- Ontspan primêre stroombaan en verifieer afwesigheid van spanning voor toegang tot terminaalkompartemente
Bestelinligting
Wanneer ’n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens plaaslike nutsmaatskappyvereistes, toepaslike standaarde en projek tegniese spesifikasie. Die volgende parameters moet duidelik aangedui word vir tegniese bevestiging en produksievrygawe:
Spanningstransformatorvereistes:
- Nominale primêre spanning / spanningsverhouding: 3000/100 V, 6000/100 V, of 10000/100 V
- Noukeurigheidsklas: 0.2 of 0.5
- Nominale las: 15 VA of 30 VA per sekondêre wikkeling
- Isolasievlag: Volgens stelselspanningsklas en projekspesifikasie
Stroomtransformatorvereistes:
- Nominale primêre stroom / transformasieverhouding: 5/5 A tot 200/5 A in standaard stappe
- Noukeurigheidsklas: 0.2S of 0.2
- Nominale las: 10 VA per sekondêre wikkeling
- Kortsluit weerstand: Ith (1 s) en Idyn (piek) volgens stelsel foutvlak
Stelsel en Konfigurasie:
- Stelselspanningsklas: 6 kV of 10 kV
- Nominale frekwensie: 50 Hz (spesifiseer indien 60 Hz vereis)
- Verbindingstipe: Driefase vierdraad Y/Yo (standaard)
- Installasietipe: Buite paalgemonteer of fondamentgemonteer
Indien spesiale vereistes van toepassing is (nie-standaard verhoudings, addisionele noukeurigheidskerne, spesiale terminaalopstellings, monteer konfigurasies, dokumentasietaal, sertifikate of fabriektoetsing buite routine), spesifiseer dit tydens bestellingsfase vir tegniese hersiening en bevestiging. Spesiale konfigurasies vereis ingenieursgoedkeuring en finale datablad voor produksievrygawe.
GKV’s
FAQs
Q1: Wat is die hoof toepassings vir die JLSZW3 gekombineerde transformators?
Die JLSZW3-6 en JLSZW3-10 reekse is ontwerp vir buite-droë-tipe toepassings in 6 kV en 10 kV driefase AC-kragstelsels wat teen 50 Hz werk. Hulle verskaf gelyktydige spanning- en stroommeting vir energiemeting, beskermingsrelais en toesighoudende beheertoepassings in stedelike/landelike netwerke, buite substasies en industriële distribusienetwerke. Die geïntegreerde ontwerp lewer galvanies geïsoleerde sekondêre seine in ‘n enkele lugdigte behuising.
Q2: Watter spanningsverhoudings en noukeurigheidsklasse is beskikbaar vir keuse?
Vir keuse bied die spanningstransformator (VT) afdeling standaard verhoudings van 3000/100 V, 6000/100 V, en 10000/100 V, met noukeurigheidsklasse van 0.2 of 0.5. Die nominale uitset is 15 VA of 30 VA per kern, met ‘n limietuitset van 300 VA. Die stroomtransformator (CT) afdeling ondersteun verhoudings van 5/5 A tot 200/5 A, met 0.2S of 0.2 noukeurigheidsklasse en ‘n nominale uitset van 10 VA per kern. Spesifieke verhoudings kan volgens bestelling aangepas word.
Q3: Hoe word die JLSZW3-transformator in ‘n driefasestelsel verbind?
Die JLSZW3 gekombineerde transformator gebruik ‘n driefase vierdraad Y/Yo verbindingskonfigurasie vir installasie in buite-distribusienetwerke. Hierdie opstelling verseker korrekte fase-tot-neutrale spanningsmeting en gebalanseerde stroommonitering. Die eenheid beskik oor ‘n lugdigte behuising wat geskik is vir buitemonteer, wat robuuste beskerming teen omgewingsfaktore bied. Verseker dat die sekondêre verbindings galvaniese isolasie handhaaf soos gespesifiseer deur die GB 20840 standaarde om akkurate meting en betroubare beskermingsrelaiswerking te waarborg.
Q4: Is die kortsluitweerstandgraderings voldoende vir ernstige fouttoestande?
Ja, die stroomtransformator (CT) afdeling van die JLSZW3-reeks is ontwerp met hoë kortsluitweerstand om ernstige fouttoestande te weerstaan. Dit beskik oor ‘n termiese kortsluitstroom (Ith) gradering van 100 × I₁n vir ‘n duur van 1 sekonde. Bykomend daarop is die dinamiese kortsluitstroom (Idyn) piekgradering 2.5 × Ith. Hierdie robuuste ontwerp verseker die integriteit van die meetkerne en voorkom meganiese skade tydens uiterste elektriese foute in 6 kV en 10 kV distribusiestelsels.
Q5: Wanneer is die 12/42/75 kV isolasievlak van toepassing?
Die 12/42/75 kV isolasievlak is van toepassing op die JLSZW3-10 model se spanningstransformator (VT) afdeling, asook op die stroomtransformator (CT) afdeling van beide die 6 kV en 10 kV modelle. Vir die JLSZW3-6 model is die VT-isolasievlak laer, naamlik 7.2/32/60 kV. Hierdie droë-tipe isolasiespesifikasies voldoen aan GB 20840 standaarde, wat veilige en betroubare werking in buite-omgewings verseker sonder die behoefte aan oliegevulde instandhouding.
Q6: Waarom is die droë-tipe ontwerp voordelig vir instandhoudingsvereistes?
Die droë-tipe ontwerp elimineer die behoefte aan vloeibare diëlektriese verkoeling en isolasie, wat instandhoudingsvereistes aansienlik verminder in vergelyking met oliegevulde transformators. Daar is geen risiko van oliestorting, geen behoefte aan gereelde oliemonstername of filtrasie nie, en geen omgewingsbesoedelingsgevare nie. Die lugdigte behuising beskerm die interne elektromagnetiese induksiekomponente teen vog en stof. Roetine-instandhouding behels hoofsaaklik visuele inspeksies van die behuising, die nagaan van sekondêre terminaalkonneksies, en die verifikasie van isolasieweerstand.
Q7: Kan die JLSZW3-transformators op 60 Hz-kragstelsels werk?
Ja, die JLSZW3-6 en JLSZW3-10 gekombineerde instrumenttransformators kan op 60 Hz-kragstelsels werk. Terwyl die standaard nominale frekwensie 50 Hz is, is 60 Hz-konfigurasies beskikbaar op versoek. Wanneer u vir ‘n 60 Hz-toepassing bestel, is dit noodsaaklik om hierdie vereiste te spesifiseer sodat die vervaardiger die kernontwerp en magnetiese vloeddigtheid dienooreenkoms kan aanpas. Dit verseker dat die VT- en CT-noukeurigheidsklasse (0.2, 0.2S, 0.5) en nominale uitsette binne die gespesifiseerde GB 20840 standaardlimiete bly.
