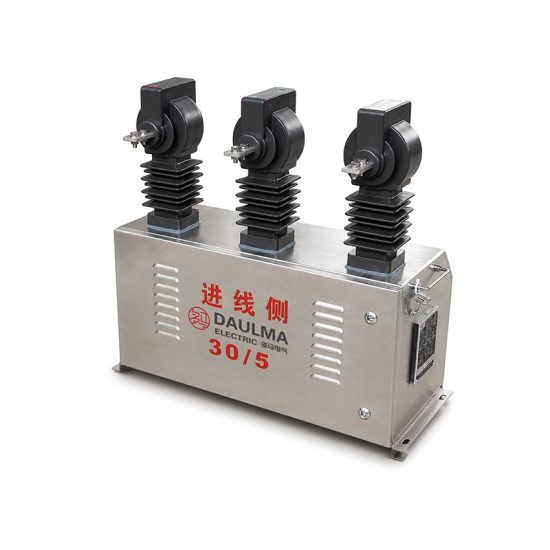

Produk Oorsig
JLSZY8-10W/340 is ‘n buite-driefase drie-komponent gekombineerde transformator metingboks vir 10kV mediumspanningsverspreidingsisteme. Dit integreer stroomtransformator (CT) en volttransformator (PT/VT) funksies in een epoksi gegote samestelling met metaalbehuisingbeskerming, wat stroom- en voltseine verskaf vir hoëspanningsenergiemeting.
Hierdie produk is geskik vir 10kV driefase wisselstroomverspreidingsnetwerke. Dit word algemeen gebruik by buitemetingspunte, paalgemonteerde meettoerusting, kompakte substasies en gebruikerskant hoëspanningsmetingsisteme. Die produk ondersteun aktiewe en reaktiewe energiemeting deur geïntegreerde CT- en PT-sekondêre uitsette met 340mm terminaalafstand vir verbeterde isolasieprestasie.

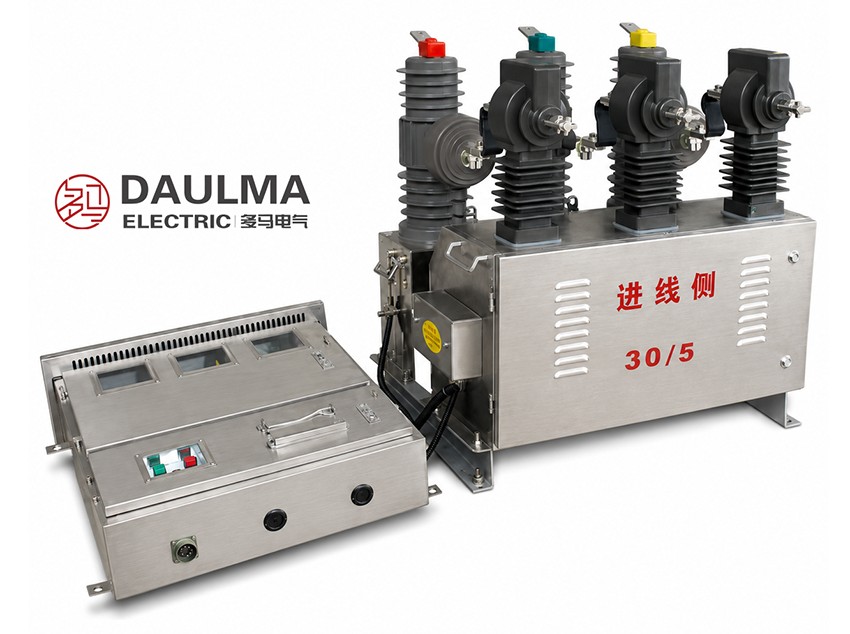

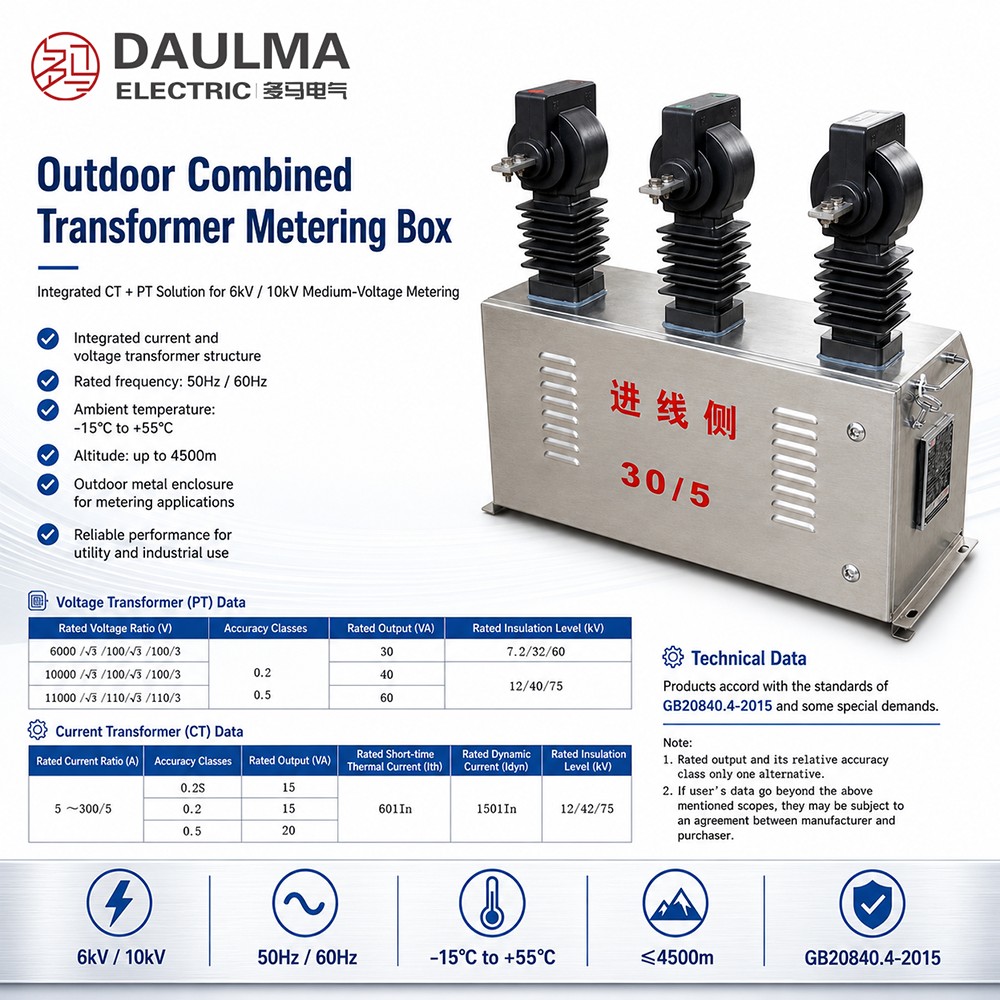

Produk Vertoning
Toepassingsposisie
JLSZY8-10W/340 word geïnstalleer by die mediumspanningsmetingspunt van ‘n 10kV verspreidingslyn. Die primêre terminale verbind met die driefase mediumspanningskring, terwyl die sekondêre terminaalboks volt- en stroomseine verskaf aan aktiewe energiemeters, reaktiewe energiemeters en moniteringsinstrumente. Die metaalbehuising bied addisionele beskerming teen omgewingsfaktore en meganiese skade.
Hoof Toepassings
- 10kV buiteverspreidingsnetwerke wat driefase drie-komponent meting vereis
- 12kV klas hoëspanningsmetingsisteme met verbeterde isolasievereistes
- Paalgemonteerde gekombineerde transformator metingbokse met metaalbehuisingbeskerming
- Buitemetingkaste in industriële en kommersiële fasiliteite
- Aktiewe en reaktiewe energiemeting vir nutsinkomstefakturering
- Industriële gebruikermeting in hoë besoedelingsvlakomgewings
- Toepassings wat 340mm terminaalafstand vereis vir verbeterde kruipafstand
Toepassingsgevallestudies
Toepassingssenario 1: Industriële Verspreidingmeting
Industriële fasiliteite met 10kV insetvoorsiening benodig akkurate energiemeting vir kostetoewysing en lasmonitering. Die driefase drie-komponent ontwerp verskaf volledige volt- en stroommeting vir al drie fases, wat gebalanseerde meterakkuraatheid verseker. Die metaalbehuising beskerm die interne komponente teen stof, vog en meganiese impak in ruwe industriële omgewings.
Toepassingssenario 2: Meting in Hoë-besoedelingsgebiede
Kus- en industriële gebiede met hoë besoedelingsvlakke benodig verbeterde isolasieprestasie. Die 340mm terminaalafstand verskaf verhoogde kruipafstand, wat die risiko van vonkoverslag in besmette omgewings verminder. Die epoksi gegote isolasie gekombineer met metaalbehuisingbeskerming verseker betroubare langtermynbedryf in uitdagende toestande.
Toepassingspassing
Geskik Vir
- Buite 10kV metingspunte wat driefase drie-komponent CT- en PT-seine benodig
- Nuts- en industriële inkomstemetingsisteme met metaalbehuisingbeskerming
- Buite paalgemonteerde metinginstallasies in besoedelde omgewings
- Kompakte substasies en buitemetingkaste wat 340mm terminaalafstand benodig
- Mediumspanningsenergiemeting met 5A tot 300A primêre stroomreeks
- Toepassings wat verbeterde kruipafstand vir hoë-besoedelingsgebiede benodig
- Projekte wat metaalbehuisingbeskerming vir meganiese en omgewingsveiligheid benodig
Nie Aanbeveel Vir
- Slegs binnehuise kompakte skakelaartoerustingstoepassings waar binnenshuise gekombineerde transformators verkies word
- Groot-stroomtoepassings bo 300A sonder tegniese bevestiging
- Toepassings wat afsonderlike CT- en PT-liggame benodig eerder as ‘n geïntegreerde metingboks
- Beskerming-slegs CT-toepassings waar meterakkuraatheid nie benodig word nie
- 6kV stelseltoepassings (gebruik eerder JLSZY8-6W model)
Installasietoestande
- Installasieposisie: Buite paalgemonteer, buitemetingboks, kompakte substation of gebruikerskant metingspunt
- Omgewingstemperatuur: -15°C tot +55°C
- Maksimum hoogte bo seevlak: ≤ 4500m (geen derating benodig nie)
- Terminaalafstand: 340mm vir verbeterde kruipafstand en isolasieprestasie
- Aarding: Verbind aardterminaal volgens plaaslike elektriese kodes en meterstandaarde
- Onderhoud: Inspekteer periodiek primêre terminale, sekondêre terminaalboks seël, metaalbehuisingtoestand en aardverbinding

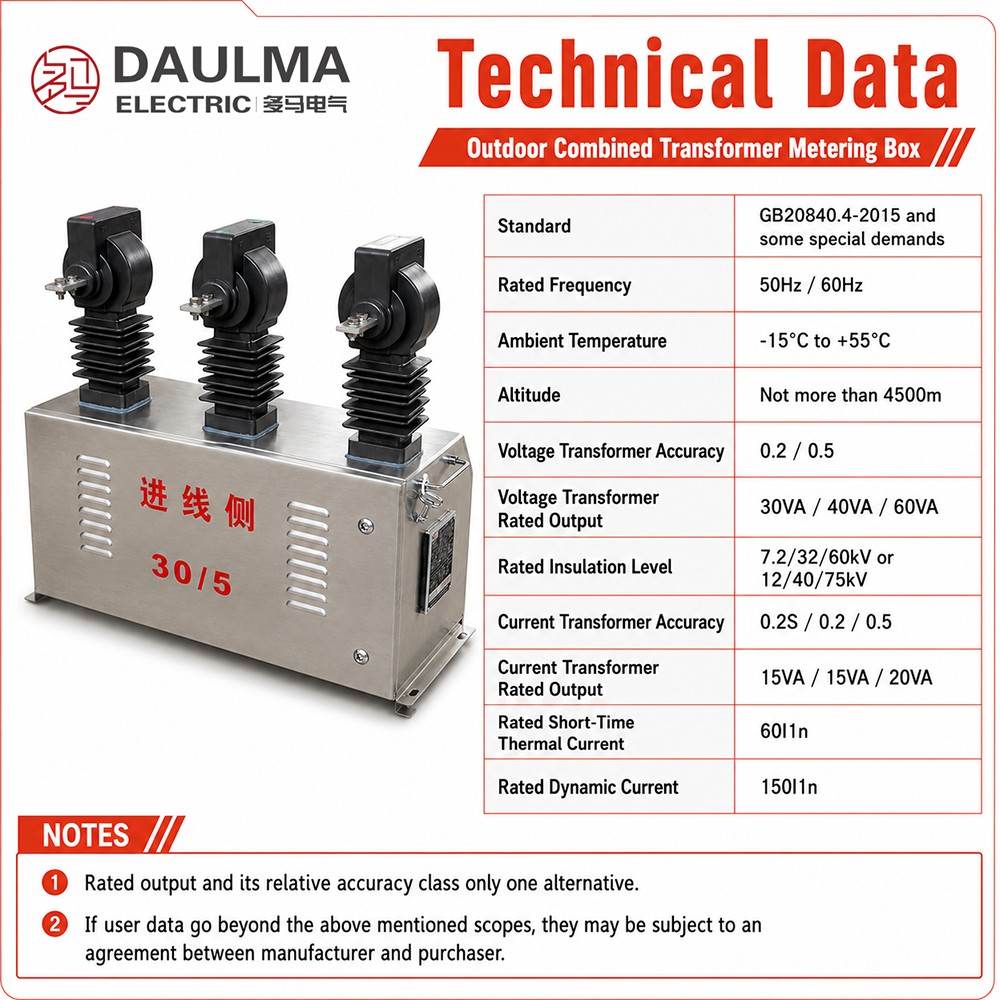

Tegniese Parameters
Die JLSZY8-10W/340 is ‘n buite epoksi gegote gekombineerde transformator metingboks vir 10kV stelsels met driefase drie-komponent ontwerp. Bedryfstemperatuur -15°C tot +55°C, hoogte tot 4500m, voldoen aan GB20840.4-2015. Beskik oor 340mm terminaalafstand en metaalbehuisingbeskerming.
Volttransformator Data
| Genoemde Voltverhouding | Akkuraatheidsklas | Genoemde Uitset | Genoemde Isolasievlak (kV) |
|---|---|---|---|
| 10000/√3 / 100/√3 / 100/3V | 0.2 / 0.5 | 40VA | 12/40/75 |
Stroomtransformator Data
| Genoemde Stroomverhouding | Akkuraatheidsklas | Genoemde Uitset | Korttyd Termiese Stroom (1s) | Dinamiese Weerstaan Stroom |
|---|---|---|---|---|
| 5A tot 300A / 5A | 0.2S | 15VA | 60 × In | 150 × In |
| 5A tot 300A / 5A | 0.2 | 15VA | 60 × In | 150 × In |
| 5A tot 300A / 5A | 0.5 | 20VA | 60 × In | 150 × In |
Installasie & Afmetings

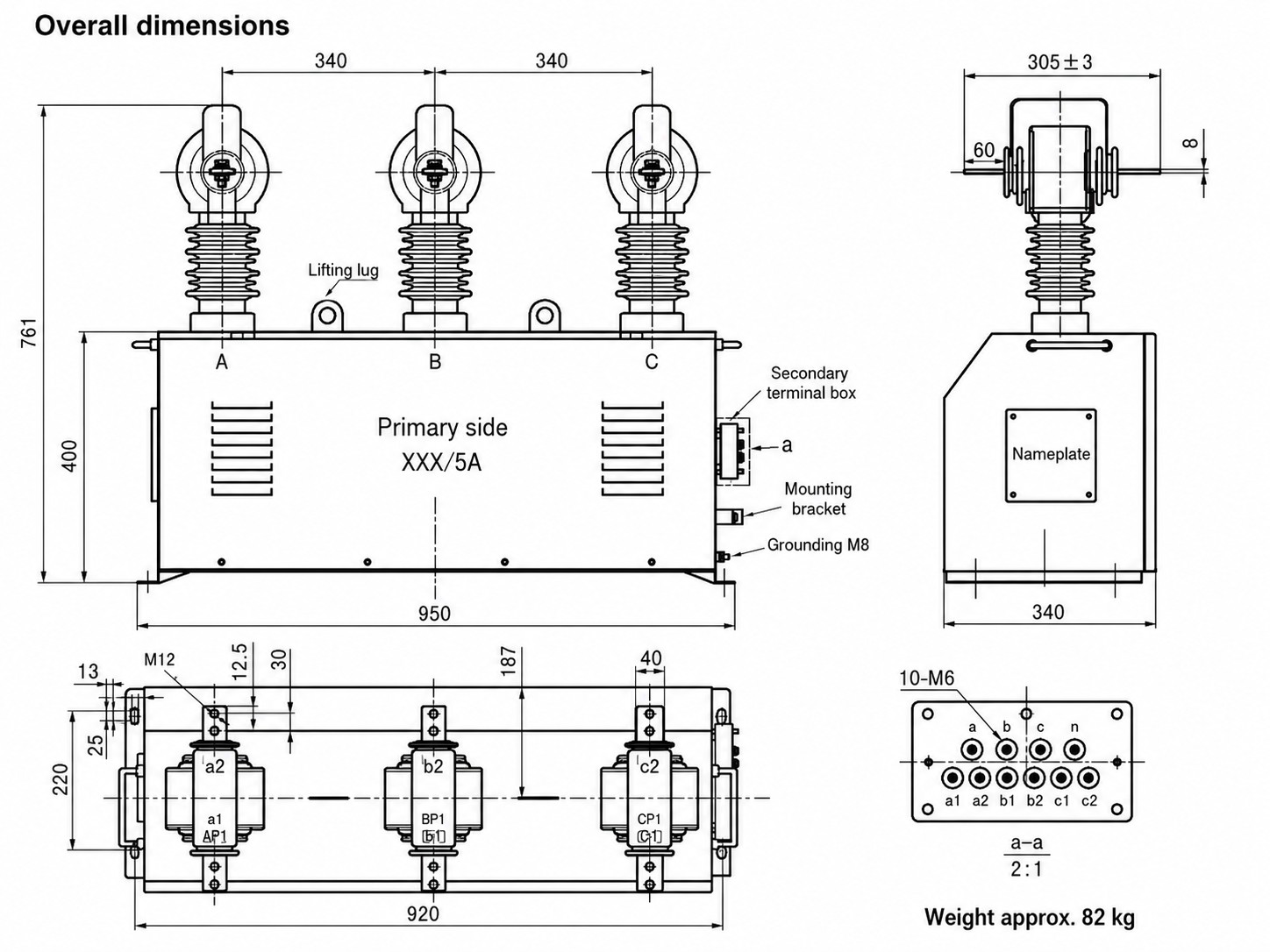

Afmetingsverwysing
| Model | Sleutel Afmetings | Benaderde Gewig | Toepassingsnota |
|---|---|---|---|
| JLSZY8-10W/340 | Voorkant breedte 950mm; sydiepte 340mm; hoogte 761mm | 82kg | 340mm terminaalafstand vir verbeterde isolasie |

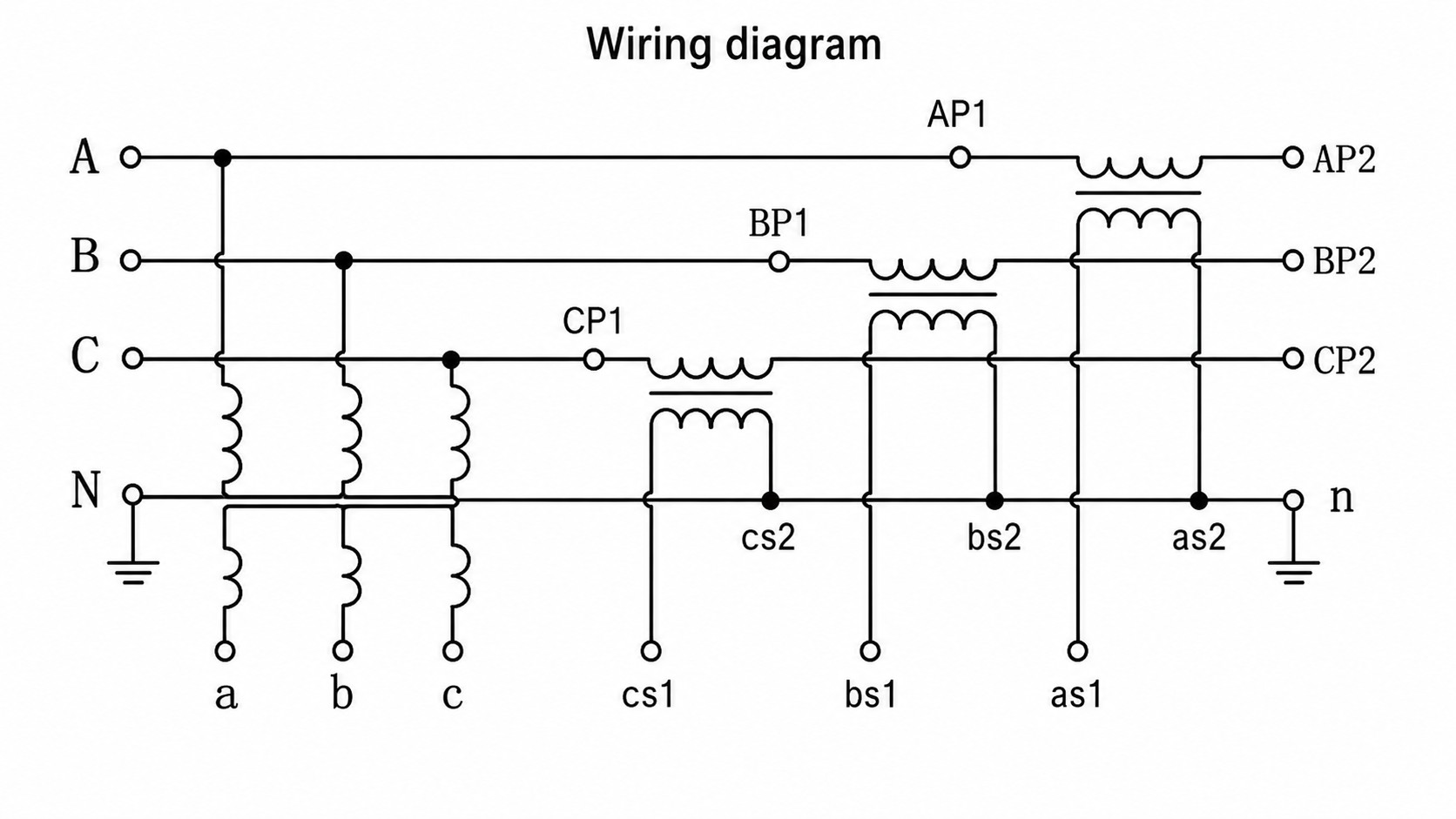

Bedradingsdiagram
Installasieriglyne
- Bevestig AP1/AP2, BP1/BP2 en CP1/CP2 terminaalvolgorde voor ingebruikstelling
- CT sekondêre kringe mag nie oopkring wees tydens bedryf nie
- PT sekondêre terminale verskaf volts inset aan meters en moniteringsapparate
- CT sekondêre terminale verskaf stroom inset aan aktiewe en reaktiewe energiemeters
- Aarding en meterboks bedrading moet die goedgekeurde projekbedradingsdiagram volg
- Metaalbehuising moet behoorlik geaard wees vir veiligheid
Standaard Voldoening
Voldoen aan GB20840.4-2015 vir gekombineerde instrumenttransformators. Vir internasionale projekte moet voldoening afgelyn word met toepaslike IEC instrumenttransformator standaarde en plaaslike nutsmaatreëls.
Keusegids
Kies volgens stelselvolt: Gebruik JLSZY8-10W vir 10kV stelsels (12kV klas).
Kies volgens terminaalafstand: Kies 340mm weergawe vir verbeterde kruipafstand in hoë-besoedelingsomgewings.
Kies volgens stroomverhouding: Bepaal CT primêre stroom volgens werklike lasstroom. Ondersteun 5A tot 300A primêre stroom, met 5A sekondêre stroom.
Kies volgens meterakkuraatheid: Gebruik 0.2S CT akkuraatheid vir hoër-akkuraatheid energiemeting. Gebruik 0.2 of 0.5 volgens meteringspesifikasie.
Kies volgens voltverhouding: Kies 10/√3 / 0.1/√3 / 0.1/3 volgens netwerkvolt en meter insetvereiste.
Bestelinligting
Wanneer u bestel, spesifiseer asseblief:
- Model: JLSZY8-10W/340
- Stelselvolt: 10kV
- PT verhouding: 10000/√3 / 100/√3 / 100/3V
- CT primêre stroom: 5A tot 300A
- CT sekondêre stroom: 5A
- CT akkuraatheidsklas: 0.2S, 0.2, of 0.5
- PT akkuraatheidsklas: 0.2 of 0.5
- Hoeveelheid
FAQs
Q1: Wat is die nominale spanning en terminaalspasie vir die JLSZY8-10W/340?
Die JLSZY8-10W/340 is spesifiek ontwerp vir 10kV, asook 12kV-klas, driefase wisselstroomverspreidingsnetwerke. ‘n Sleutel tegniese spesifikasie vir hierdie eenheid is die 340mm terminaalspasie. Hierdie spesifieke afstand bied verbeterde isolasieprestasie en ‘n aansienlik groter kruipafstand, wat die toestel hoogs geskik maak vir hoë besoedelingsvlakomgewings en streng hoëspanningsmetingsvereistes.
Q2: Watter toepassings is geskik vir hierdie gekombineerde transformator metingboks?
Hierdie produk is ideaal vir 10kV buiteverspreidingsnetwerke wat volledige driefase drie-komponent meting vereis. Algemene industriële en kommersiële toepassings sluit in buitemetingspunte, paalgemonteerde toerusting, kompakte substasies en gebruikerskant hoëspanningsisteme. Dit ondersteun beide aktiewe en reaktiewe energiemeting, wat dit perfek geskik maak vir akkurate nutsinkomstefakturering en omvattende lasmonitering in veeleisende omgewings.
Q3: Hoe beskerm die konstruksie teen omgewings- en meganiese skade?
Die JLSZY8-10W/340 integreer die stroomtransformator (CT) en volttransformator (PT/VT) funksies in ‘n enkele epoksi gegote samestelling. Hierdie robuuste epoksi-gebaseerde isolasiemateriaal bied uitstekende diëlektriese sterkte, weerbestandheid en termiese stabiliteit. Bykomend hiertoe beskik die eenheid oor ‘n spesiale metaalbehuising wat addisionele meganiese beskerming bied teen strawwe buite-omgewingsfaktore, korrosie en fisiese impakte tydens installasie of bedryf.
Q4: Is die sekondêre seine versoenbaar met standaard digitale energiemeters?
Ja, die sekondêre terminaalboks verskaf gestandaardiseerde spannings- en stroomuitsette wat volledig versoenbaar is met moderne aktiewe en reaktiewe digitale energiemeters, asook gespesialiseerde moniteringsinstrumente. Die geïntegreerde CT- en PT-ontwerp verseker akkurate fase seinlewering vir hoëspanningsstelsels. Vir spesifieke transformatorverhoudingvereistes of presiese laslimiete, kontak die vervaardiger asseblief om die data te bevestig.
Q5: Kan hierdie metingboks beide aktiewe en reaktiewe energie akkuraat meet?
Die JLSZY8-10W/340 is spesifiek ontwerp om beide aktiewe en reaktiewe energiemeting te ondersteun. Deur beide CT- en PT-sekondêre uitsette binne ‘n enkele drie-komponent struktuur te integreer, verskaf dit die presiese spannings- en stroomfase seine wat deur moderne digitale meters vereis word. Dit verseker akkurate nutsinkomstefakturering en omvattende kraggehalte-monitering vir industriële gebruikers.
Q6: Wanneer moet roetine-instandhouding op die metaalbehuising en terminale uitgevoer word?
Roetine-instandhouding moet periodiek uitgevoer word, met die fokus op visuele inspeksies van die metaalbehuising vir fisiese skade en die nagaan van primêre terminaalverbindings vir styfheid. Die epoksi gegote samestelling minimaliseer egter die frekwensie van ingrypende instandhouding. Vir spesifieke onderhoudsintervalle of diagnostiese prosedures, kontak die vervaardiger asseblief om dit aan u spesifieke operasionele vereistes te bevestig.
Q7: Waarom is die 340mm terminaalspasie krities vir buite-installasies?
Die gespesifiseerde 340mm terminaalspasie is spesifiek ontwerp om verbeterde isolasieprestasie en ‘n aansienlik langer kruipafstand te bied. Dit is absoluut krities vir buite-installasies in hoë besoedelingsvlakomgewings of gebiede met strawwe weerstoestande, aangesien dit flikkeroors voorkom en die betroubare werking van die 10kV- en 12kV-klas hoëspanningsmetingsisteme onder deurlopende elektriese spanning verseker.
