Produk Oorsig

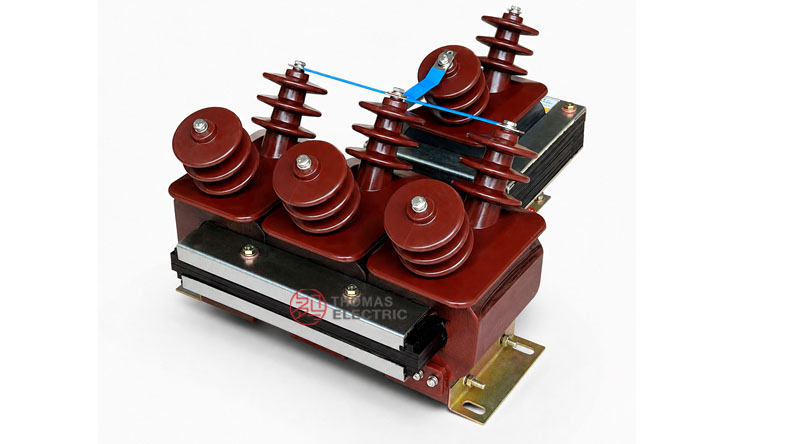

Die JSZGF-12 tipe drie-fase anti-ferroresonansie spanningstransformator is ‘n binnenshuise epoksie gegote spanningstransformator wat ontwerp is vir 3,6kV, 7,2kV en 12kV medium-voltage skakeltoerusting. Dit verskaf gestandaardiseerde sekondêre spanningsignale vir spanningmeting, residiuele-spanning monitering, aardfout opsporing en relaisbeskerming.
Hierdie produk is ontwikkel om die risiko van spanningstransformator skade as gevolg van ferroresonansie onder verskillende stelsel-aarding toestande te verminder. Dit gebruik ‘n semi-ingeslote epoksie gegote struktuur met ‘n volledig geïsoleerde primêre wikkeling, en dit is geskik vir langtermyn bedryf onder enkelfase-aarding toestande sonder abnormale temperatuurstyging wanneer dit volgens die gespesifiseerde stelselontwerp toegepas word.
Toepassingsposisie
Die JSZGF-12 spanningstransformator word gewoonlik in die spanningstransformator kompartement van binnenshuise medium-voltage skakeltoerusting geïnstalleer. Dit koppel aan meetinstrumente, beskermingsrelais, aardfout monitering toestelle en beheerstelsels deur sy sekondêre wikkelgroep(e).
Hoof Toepassings
- 3,6kV, 7,2kV en 12kV binnenshuise medium-voltage skakeltoerusting
- Drie-fase spanningmeting en spanningmonitering stroombane
- Residiuele-spanning en aardfout opsporingsstroombane
- Relaisbeskerming spanning inset stroombane
- Kragmeting en monitering stelsels
- Medium-voltage netwerke wat anti-ferroresonansie spanningstransformator ontwerp vereis
Sleutelspesifikasies
| Item | Spesifikasie |
|---|---|
| Modelreeks | JSZGF-3 / JSZGF-6 / JSZGF-12 |
| Produktipe | Tipe drie-fase anti-ferroresonansie spanningstransformator |
| Isolasiestruktuur | Binnenshuise semi-ingeslote epoksie gegote isolasie |
| Installasie | Binnenshuise skakeltoerusting installasie |
| Geskatte spanningklasse | 3,6kV, 7,2kV en 12kV |
| Geskatte frekwensie | 50Hz of 60Hz |
| Omgewingstemperatuur | -25°C tot +40°C |
| Primêre wikkeling | Volledig geïsoleerde primêre wikkeling |
| Sekondêre wikkelkonfigurasie | Een sekondêre wikkelgroep of twee sekondêre wikkelgroepe volgens model |
| Akkuraatheidsklasse | 0,2, 0,5, 1, 3P, 6P en gekombineerde meting/beskerming konfigurasies |
| Limiet uitset | 500VA of 600VA volgens wikkelkonfigurasie |
| Standaarde | GB20840.3-2013, IEC61869-3:2011 en projek-spesifieke vereistes |
Toepassingspassing
Geskik vir
- Binnenshuise medium-voltage skakeltoerusting met nominale spanning van 3,6kV, 7,2kV of 12kV
- Stelsels wat drie-fase spanningmeting en residiuele-spanning uitset vereis
- Aardfout opsporingsstroombane in medium-voltage distribusiestelsels
- Relaisbeskerming stroombane wat stabiele spanning verwysingsignale benodig
- Toepassings waar anti-ferroresonansie prestasie vereis word om VT branduit risiko te verminder
Nie aanbeveel vir
- Buitenshuise blootgestelde installasie sonder ‘n geskikte behuising
- Laevoltagesisteme buite die medium-voltage ontwerpbereik
- Toepassings wat olie-gevulde spanningstransformator konstruksie vereis
- Spesiale spanningverhoudings, sekondêre wikkelopstellings of akkuraatheidsklasse sonder tegniese bevestiging
Modelvergelyking
| Model | Spanningklasse | Tipes Gebruik | Seleksienota |
|---|---|---|---|
| JSZGF-3 | 3,6kV | Drie-fase spanningmeting en residiuele-spanning beskerming | Kies vir 3,6kV skakeltoerusting met 3,6/25/40kV isolasievlak |
| JSZGF-6 | 7,2kV | 7,2kV skakeltoerusting spanningmonitering en aardfout opsporing | Kies volgens enkel- of dubbel sekondêre wikkelvereiste |
| JSZGF-12 | 12kV | 12kV skakeltoerusting meting, monitering en beskerming | Kies volgens 12/42/75kV isolasievlak en sekondêre uitsetkonfigurasie |
Tegniese Struktuur
| Komponent | Beskrywing |
|---|---|
| Kernstelsel | Bestaan uit enkelfase twee-kolom en drie-fase drie-kolom gelamineerde kerne |
| Kernmateriaal | Hoë-kwaliteit koud-gewalste silikonstaalplaat |
| Primêre wikkeling | Volledig geïsoleerde primêre wikkeling gegoot met epoksiehars |
| Sekondêre wikkeling | Sekondêre wikkelgroepe vir meting, residiuele-spanning uitset en beskerming stroombane |
| Isolasie liggaam | Semi-ingeslote epoksie gegote struktuur vir binnenshuise medium-voltage gebruik |
| Anti-ferroresonansie ontwerp | Neutraal-punt demping / harmoniese eliminasie ontwerp om ferroresonansie risiko te verminder |
| Monteerbasis | Basis-monteerde struktuur vir binnenshuise skakeltoerusting installasie |
Modelaanduiding
Die JSZGF modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| J | Spanningstransformator |
| S | Drie-fase struktuur |
| Z | Epoksie gegote isolasie |
| G | Anti-ferroresonansie / spesiale aarding-verwante ontwerpkode |
| F | Tipe / produkstruktuurkode |
| 3 / 6 / 12 | Model spanningkode ooreenstemmend met 3,6kV, 7,2kV en 12kV klasse |
Tegniese Data
Die volgende tegniese data is gebaseer op die JSZGF-3, JSZGF-6 en JSZGF-12 produkmonster. Die bladsy gebruik internasionale medium-voltage klasuitdrukking vir uitvoertoepassings. Spanningverhouding waardes word behou volgens die werklike primêre en sekondêre wikkelingsgrade.
Algemene Tegniese Toestande
| Item | Tegniese Toestand |
|---|---|
| Laaikrag faktor | cosφ = 0,8, agterstand |
| Oppervlak kruipafstand | Voldoen aan besoedelingsklas II vereistes |
| Produkstandaarde | GB/T 20840.1, GB/T 20840.3, GB20840.3-2013 en IEC61869-3:2011 |
| Geskatte frekwensie | 50Hz of 60Hz |
| Omgewingstemperatuur | -25°C tot +40°C |
Elektriese Tegniese Data
| Tipe | Spanning
Klas |
Spanning
Verhouding |
Akkuraatheidsklas
en Geskatte Uitset |
Limiet
Uitset (VA) |
Geskatte
Isolasie Vlak (kV) |
|---|---|---|---|---|---|
| JSZGF-3 | 3,6kV | 3000/√3 / 100/√3 / 100 | 0,2/6P(3P)—20/100 0,5/6P(3P)—40/100 1/6P(3P)—80/100 |
600 | 3,6/25/40 |
| JSZGF-6 | 7,2kV | 6000/√3 / 100/√3 / 100 | 7,2/30/60 | ||
| JSZGF-12 | 12kV | 10000/√3 / 100/√3 / 100 | 12/42/75 | ||
| JSZGF-6 | 7,2kV | 6000/√3 / 100/√3 / 100/3 | 0,2/0,2/6P(3P)—15/15/100 0,2/0,5/6P(3P)—15/20/100 0,5/0,5/6P(3P)—20/20/100 |
500 | 7,2/30/60 |
| JSZGF-12 | 12kV | 10000/√3 / 100/√3 / 100/3 | 0,2/0,2/6P(3P)—15/15/100 0,2/0,5/6P(3P)—15/20/100 0,5/0,5/6P(3P)—20/20/100 |
12/42/75 | |
| JSZGF-6 | 7,2kV | 6000/√3 / 100/√3 / 220/√3 / 100 | 0,2/3/6P(3P)—15/400/100 0,5/3/6P(3P)—20/400/100 |
7,2/30/60 | |
| JSZGF-12 | 12kV | 10000/√3 / 100/√3 / 220/√3 / 100 | 0,2/3/6P(3P)—15/400/100 0,5/3/6P(3P)—20/400/100 |
12/42/75 |
Tegniese notas:
- Geskatte uitset en sy relatiewe akkuraatheidsklas word slegs as een geselekteerde kombinasie verskaf.
- Indien die vereiste parameters die gelysde reeks oorskry, moet dit deur ooreenkoms tussen vervaardiger en koper bevestig word.
- Die produk kan lanktermyn by 120% geskatte spanning werk volgens die verskafde tegniese verklaring.
- Wanneer die stelsel ‘n enkelfase aardfout het, kan die produk die daaruit voortspruitende hoë spanning vir lanktermyn bedryf onder gespesifiseerde toestande weerstaan.
Diensvoorwaardes
- Installasie: binnenshuise skakeltoerusting of beskermde elektriese installasie
- Omgewingstemperatuur: -30°C tot +40°C volgens spesiale diensvereiste; standaard monsterreeks -25°C tot +40°C
- Hoogte bo seevlak: nie meer as 1000m nie
- Installasieplek moet vry wees van brandgevaar en gevaarlike ontplofbare toestande.
- Installasieplek moet vry wees van sterk vibrasie en ernstige meganiese impak.
- Neutraalpunt moet direk geaard wees volgens die anti-ferroresonansie ontwerpeis.

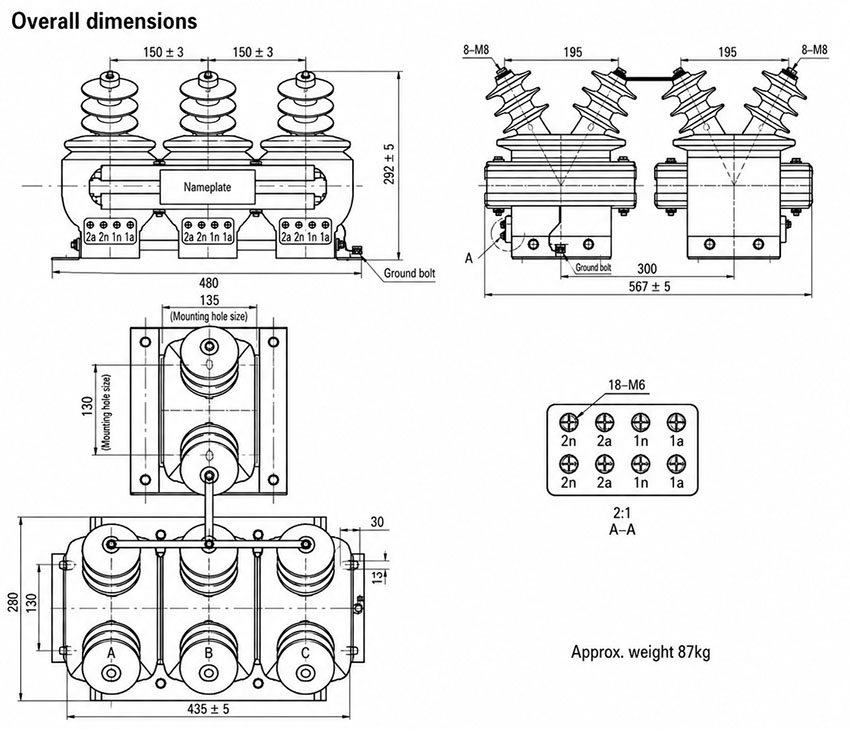

Installasie en Afmetings
Die JSZGF-12 tipe reeks moet geïnstalleer word volgens die goedgekeurde buitelyn tekening, bedradingsdiagram en skakeltoerusting uitleg. Die produk is ‘n drie-fase geïntegreerde struktuur met veelvuldige primêre bushings, sekondêre terminaal groepe en ‘n basis-monteerde gegote hars liggaam.
Algemene Afmeting Verwysing
| Item | Afmeting / Spesifikasie |
|---|---|
| Hoofliggaam lengte | 480 mm |
| Algehele lengte | 567 ±5 mm |
| Liggaam wydte | 380 mm |
| Monteer verwysingswydte | 130 mm |
| Sy bushing spasie | 195 mm |
| Algehele hoogte | 292 ±5 mm |
| Monteer gate | 8-M8 |
| Benaderde gewig | 87 kg |

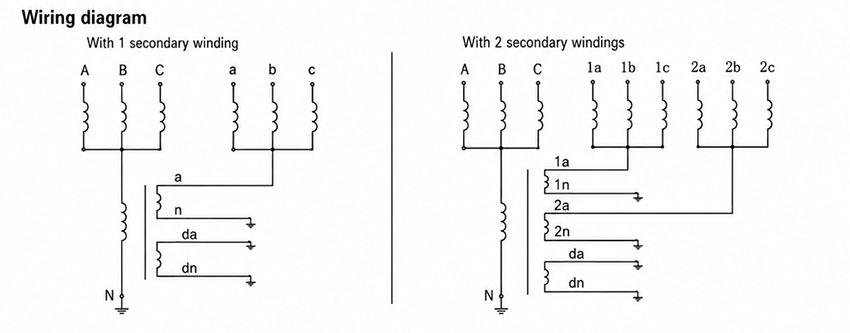

Terminaal en Bedrading Notas
- Primêre terminale en sekondêre terminale moet gekoppel word volgens die goedgekeurde bedradingsdiagram.
- Verskillende bedradingsdiagramme is beskikbaar vir een sekondêre wikkelgroep of twee sekondêre wikkelgroepe.
- Residiuele-spanning en beskerming sekondêre stroombane moet gekoppel word volgens die projek beskermingskema.
- Terminaal merkings moet geverifieer word voor ingebruikstelling.
- Neutraalpunt aarding en anti-ferroresonansie koppeling moet die projek bedradingsdiagram volg.
Voldoening en Toetsing
Die JSZGF-12 tipe reeks is ontwerp vir binnenshuise medium-voltage spanningstransformator toepassings. Die verskafde monster verwys na GB20840.3-2013 en IEC61869-3:2011, saam met kliënt-spesifieke vereistes.
Tipes Rutinetoeë
- Visuele inspeksie en naamplaat verifikasie
- Verhouding verifikasie
- Polariteit en terminaal merking kontrole
- Akkuraatheidstoets by gespesifiseerde geskatte las
- Kragfrekwensie spanning weerstandstoets
- Isolasie weerstandstoets
- Sekondêre wikkeling en residiuele-spanning wikkeling verifikasie
- Neutraalpunt en anti-ferroresonansie koppeling verifikasie indien vereis
Ingenieursnotas
- Kies JSZGF-3, JSZGF-6 of JSZGF-12 volgens die vereiste 3,6kV, 7,2kV of 12kV skakeltoerusting klas.
- Bevestig of die stelsel een sekondêre wikkelgroep of twee sekondêre wikkelgroepe benodig.
- Moenie die geskatte uitset oorskry wat ooreenstem met die geselekteerde akkuraatheidsklas nie.
- Voor aardfout opsporing, bevestig residiuele-spanning verhouding, beskermingsklas en neutraalpunt aardmetode.
- Kontroleer die benaderde 87 kg gewig, monteerlengte en skakeltoerusting ruimte voor installasie.
- Voor spesiale verhoudings, spesiale beskermingsklasse of spesiale omgewingstoestande, is tegniese bevestiging vereis voor bestelling.
Seleksiegids
Hoe om die korrekte JSZGF model te kies
Kies JSZGF-3 vir 3,6kV skakeltoerusting, JSZGF-6 vir 7,2kV skakeltoerusting en JSZGF-12 vir 12kV skakeltoerusting. Die geskatte isolasievlak en spanningverhouding moet ooreenstem met die skakeltoerusting se geskatte spanning en beskermingskema.
Hoe om sekondêre wikkelkonfigurasie te kies
Gebruik een sekondêre wikkelgroep wanneer een meting of beskerming uitset benodig word. Gebruik twee sekondêre wikkelgroepe wanneer meting en beskerming stroombane, of residiuele-spanning beskermingsfunksies, onafhanklike uitsette benodig.
Hoe om akkuraatheidsklas en geskatte uitset te kies
Gebruik 0,2 of 0,5 akkuraatheidsklas vir meting stroombane. Gebruik 3P of 6P beskermingsklasse vir relaisbeskerming of residiuele-spanning opsporing. Die geskatte uitset moet hoër wees as die totale gekoppelde sekondêre las.
Hoe om anti-ferroresonansie vereiste te bevestig
Anti-ferroresonansie spanningstransformator ontwerp word gebruik waar die stelsel verbeterde weerstand teen ferroresonansie as gevolg van stelsel aarding of skakeltoestande vereis. Bevestig aardmetode, residiuele-spanning beskermingskema en neutraalpunt koppeling voor finale seleksie.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ‘n kwotasie versoek:
- Produkmodel: JSZGF-3, JSZGF-6 of JSZGF-12
- Geskatte spanningverhouding en sekondêre wikkelkonfigurasie
- Geskatte frekwensie: 50Hz of 60Hz
- Vereiste akkuraatheidsklas en geskatte uitset
- Residiuele-spanning of beskerming wikkelvereiste
- Geskatte isolasievlak
- Neutraalpunt aarding en anti-ferroresonansie koppeling vereiste
- Installasie afmetings of skakeltoerusting uitleg vereistes
- Toepaslike standaard of projekspesifikasie
- Hoeveelheid
- Spesiale vereistes vir tekene, toetsverslae, sertifikate, naamplaat taal, verpakking of versending
