Produk Oorsig
Die LFZD-0.66 / LMZ□D-0.66 State Grid Metering Stroomtransformator, is ’n binnenshuise lae-voltage stroomtransformator wat ontwerp is vir stroommeting en elektriese energiemeting in wisselstroomkringe met ’n nominale spanning tot en met 0.66kV en ’n nominale frekwensie van 50Hz. Die produk word algemeen gebruik in netwerkmeterkaste, verspreidingskaste, meterbokse en lae-voltage kragmoniteringskringe.
Hierdie reeks maak gebruik van ’n onversadigde hars gegote struktuur met vaste installasie. Volgens verskillende nominale primêre stroomreekse en geleieropstellings, kan die produk verskaf word in ronde-gat of reghoekige-venster strukture. Dit verskaf ’n standaard 5A of 1A sekondêre stroomsein vir energiemeters, meetinstrumente en verwante meettoerusting.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Lae Voltage Metering Stroomtransformator
State Grid Metering Stroomtransformator |
| Modelreeks | LFZD-0.66 / LMZ□D-0.66 |
| Produkstruktuur | Binnenshuise onversadigde hars gegote tipe, vaste installasie |
| Nominale spanningsklas | 0.66kV en laer lae-voltage wisselstroomsisteem |
| Nominale frekwensie | 50Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Installasieplek | Binnenshuis |
| Tipes toepassings | Stroommeting, elektriese energiemeting, verspreidingsmeting, lae-voltage kabinet monitering |

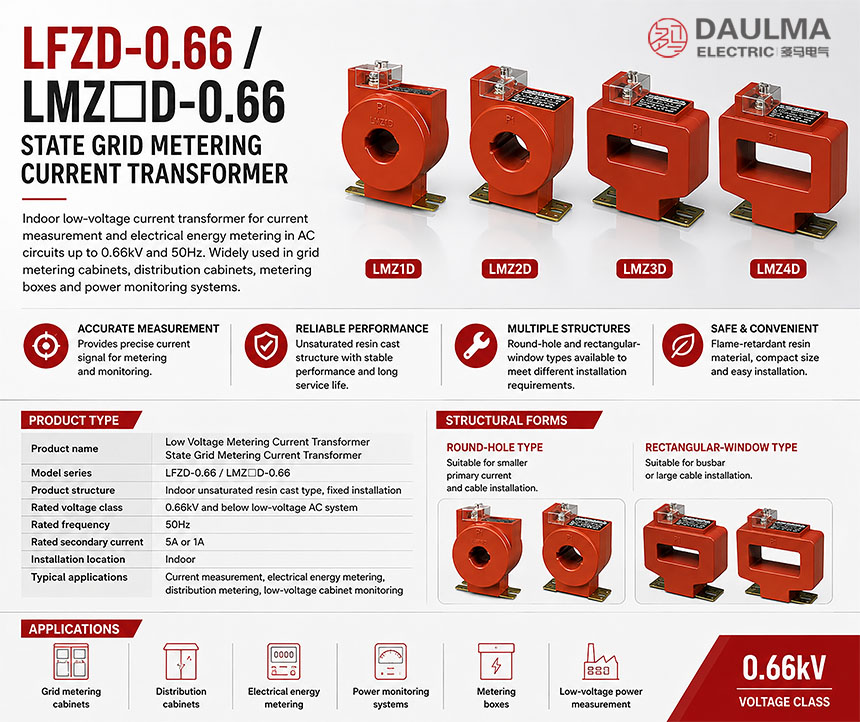

Produk Vertoning
Hoof Toepassings
- Binnenshuise lae-voltage wisselstroomsisteme met ’n nominale spanning tot en met 0.66kV
- Stroommeting en elektriese energiemetingskringe
- Netwerkmeterkaste en lae-voltage meterbokse
- Verspreidingskaste, kragmoniteringspanele en meterterminale
- Industriële en kommersiële lae-voltage kragverspreidingsisteme
- Busbar of kabelstroom sensering vir meetinstrumente en energiemeters
Sleutel Tegniese Eienskappe
- Metering-georiënteerde ontwerp: Ontwerp vir stroommeting en elektriese energiemeting in lae-voltage verspreidingsisteme.
- Twee modelreekse: LFZD-0.66 en LMZ□D-0.66 strukture is beskikbaar vir verskillende geleieropstellings en primêre stroomreekse.
- Hars gegote isolasie: Die onversadigde hars gietstruktuur ondersteun isolasieprestasie, meganiese stabiliteit en kompakte installasie.
- Vaste installasie: Die produk maak gebruik van vaste monteer vir meterkaste, verspreidingspanele en energiemeterbokse.
- Veelvuldige stroomreekse: Verskillende strukture dek primêre stroomreekse van klein-stroom meterkringe tot hoër-stroom busbar toepassings.
- Standaard sekondêre uitset: 5A of 1A sekondêre stroom kan gekies word volgens die aangeslote meter, instrument of projekvereiste.
Werkingsbeginsel
Die LFZD-0.66 / LMZ□D-0.66 State Grid Metering Stroomtransformator werk volgens elektromagnetiese induksie. Wanneer die primêre geleier of busbar stroom deur die transformatorvenster of primêre struktuur dra, word magnetiese vloed in die kern gegenereer. Die sekondêre wikkeling lewer ’n proporsionele lae-stroom sein, gewoonlik 5A of 1A, vir aangeslote energiemeters of meetinstrumente. Dit maak veilige en gestandaardiseerde stroommeting moontlik in lae-voltage meterkringe.
Model Aanduiding
Die modelkodes kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| LFZD | Lae-voltage gegote-hars metering stroomtransformator reeks |
| LMZ□D | Lae-voltage busbar / venstertipe metering stroomtransformator reeks met ontwerpkode |
| 0.66 | Nominale spanningsklas: 0.66kV |
| D | Metering toepassing / spesifieke metering ontwerpkode |
| 30, 40, 60, 80, ens. | Tipes venster of struktuurgrootte kode volgens gekose model |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanning | 0.66kV / 660V |
| Nominale frekwensie | 50Hz |
| Nominale primêre stroom | 5A tot 1500A volgens model en katalogusdata; ander verhoudings kan bevestig word deur tegniese ooreenkoms |
| Nominale sekondêre stroom | 5A of 1A |
| Akkuraatheidsklas | 0.2, 0.2S, 0.5, 0.5S; afhanklik van gekose verhouding en bestellingsvereistes |
| Nominale uitset | 2.5VA, 5VA, 10VA, 15VA of 20VA volgens model, verhouding en akkuraatheidsklas |
| Omgewingstemperatuur | -5°C tot +40°C |
| Installasiemetode | Vaste installasie |
| Isolasie medium | Onversadigde hars gietwerk |
| Toepaslike standaarde | GB/T 20840.2-2014, IEC 61869-2:2012, IEC 60044-1:2003; projekspesifieke vereistes kan bevestig word deur ooreenkoms |
Nominale Stroom, Akkuraatheid en Uitsetverwysing
| Nominale Primêre
Stroom (A) |
Nominale Sekondêre
Stroom (A) |
Akkuraatheid
Klas |
Nominale
Uitset (VA) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 2.5 / 5 / 10 |
| 150, 200, 250, 300, 400, 500 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 5 / 10 / 15 |
| 600, 800, 1000, 1200, 1500 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 10 / 15 / 20 |
Nota: Tegniese parameters buite die bogenoemde reeks kan bevestig word deur tegniese ooreenkoms tussen vervaardiger en koper.
Diensvoorwaardes
- Installasieplek: binnenshuis
- Sisteemspaaning: 0.66kV en laer
- Nominale frekwensie: 50Hz
- Omgewingstemperatuur: -5°C tot +40°C
- Die installasie-omgewing moet vry wees van ernstige vibrasie, geleidende stof, korrosiewe gas, ontplofbare medium en swaar besoedeling.
- Vir spesiale hoogte, vogtigheid, besoedelingsvlak, meterboksopstelling of installasie ruimtevereistes, word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Nakoming
Die LFZD-0.66 / LMZ□D-0.66 reeks stroomtransformator is ontwerp vir lae-voltage metering stroomtransformator toepassings en kan verskaf word volgens GB/T 20840.2-2014, IEC 61869-2:2012, IEC 60044-1:2003, en kliënt-spesifieke tegniese vereistes. Vir netwerkmetering projekte of spesiale aanvaardingsvereistes, moet die finale standaarde, toetsitems en naamplaatdata bevestig word in die tegniese ooreenkoms.
Installasie en Afmetings
Die LFZD-0.66 / LMZ□D-0.66 reeks sluit verskeie buitelynstrukture in vir verskillende nominale primêre stroomreekse. Ronde-gat en reghoekige-venster ontwerpe is beskikbaar afhangende van die gekose model en geleieropstelling. Finale afmetings moet bevestig word volgens die goedgekeurde tekening voor produksie of grootmaatbestelling.
Model Struktuur en Stroomreeks Verwysing
| Model
Struktuur |
Tipes Nominale
Primêre Stroomreeks |
Struktuur
Verwysing |
Toepassing
Nota |
|---|---|---|---|
| LFZD-0.66-30 | 5A–300A | Kompakte ronde-gat gegote-hars tipe | Geskik vir klein-stroom meterkringe |
| LFZD-0.66-40 | 200A–600A | Ronde-gat gegote-hars tipe | Geskik vir medium-stroom meterkringe |
| LFZD-0.66-60 | 600A–800A | Groot ronde-gat gegote-hars tipe | Geskik vir hoër-stroom busbar of geleiertoe passings |
| LMZ□D-0.66-50 | 400A–500A | Reghoekige-venster gegote-hars tipe | Geskik vir plat busbar meterinstallasie |
| LMZ□D-0.66-80 | 800A–1500A | Groot reghoekige-venster gegote-hars tipe | Geskik vir hoër-stroom plat busbar meterinstallasie |
Eenheid: mm vir afmetingstekeninge. Finale afmetings is onderworpe aan bevestigde tekening en gekose spesifikasie.
Installasie en Veiligheidsnotas
- Bevestig die ST model, stroomverhouding, akkuraatheidsklas, nominale uitset en buitelynstruktuur voor installasie.
- Kontroleer dat die busbar, kabel of geleiergrootte ooreenstem met die gekose ST venster of deurgangsgat afmeting.
- Installeer die produk deur vaste monteer volgens die goedgekeurde meterkabinet of verspreidingspaneel opstelling.
- Koppel sekondêre terminale volgens polariteitsmerke soos S1 en S2 en die projekbedradingdiagram.
- Die sekondêre kring van ’n stroomtransformator mag nie oopgemaak word terwyl die primêre kring onder spanning is nie.
- Sekondêre bedrading, aarding, verseëling en terminaalbeskerming moet voldoen aan meterprojekspesifikasies en plaaslike elektriese regulasies.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde elektriese personeel.
Bestelinligting
Verskaf asseblief die volgende inligting wanneer u bestel of ’n kwotasie aanvra:
- Produkmodel: LFZD-0.66 of LMZ□D-0.66
- Gedetailleerde struktuur of groottekode, soos LFZD-0.66-30, LFZD-0.66-40, LFZD-0.66-60, LMZ□D-0.66-50, of LMZ□D-0.66-80
- Nominale primêre stroom en nominale sekondêre stroom
- Akkuraatheidsklas en nominale uitset / las in VA
- Sisteemfrekwensie en installasie-omgewing
- Geleiertipe: busbar, kabel of ronde geleier
- Hoeveelheid en meterkabinet toepassing
- Spesiale vereistes vir terminaalverseëling, etikette, tekene, inspeksiedokumente, sertifikate of verpakking
Seleksie Riglyne
- Bevestig die modelreeks: Kies LFZD-0.66 of LMZ□D-0.66 volgens geleier vorm, installasieopstelling en meterkabinetontwerp.
- Bevestig sisteemspaaning: Die produk is geskik vir binnenshuise lae-voltage wisselstroomsisteme met ’n nominale spanning tot 0.66kV.
- Bevestig stroomverhouding: Kies die primêre stroom volgens die normale bedryfstroom en meterreeks van die kring.
- Kies sekondêre stroom: Kies 5A of 1A volgens die energiemeter, meetinstrument of sekondêre bedradingsvereiste.
- Kies akkuraatheidsklas: Gebruik 0.2 of 0.2S vir hoër metervereistes, en 0.5 of 0.5S vir algemene meettoepassings.
- Bevestig nominale las: Die totale las van meter, instrument, terminaalbedrading en kabel mag nie die nominale uitset van die ST oorskry nie.
- Bevestig installasieafmetings: Kontroleer die buitelyntekening, terminaalposisie en kabinetvryheid voor grootmaatinstallasie.
GVV’s
FAQs
Q1: Wat is die nominale spanning en frekwensie van die LFZD-0.66 stroomtransformator?
Die LFZD-0.66 en LMZ□D-0.66 reeks stroomtransformators is ontwerp vir binnenshuise lae-voltage wisselstroomstelsels met ‘n nominale spanning van tot en met 0.66kV. Die transformators werk teen ‘n nominale frekwensie van 50Hz. Hulle lewer ‘n standaard sekondêre stroomsein van 5A of 1A, wat ideaal is vir akkurate stroom- en energiemeting in industriële en kommersiële kragverspreidingstelsels.
Q2: Watter strukturele opsies is beskikbaar vir verskillende geleieropstellings en primêre strome?
Afhangende van die nominale primêre stroomreekse en spesifieke geleieropstellings, word hierdie reeks in twee hoofstrukture aangebied: ‘n ronde-gat struktuur en ‘n reghoekige-venster struktuur. Hierdie ontwerpflexibiliteit verseker ‘n passing vir diverse busbar- of kabelkonfigurasies in netwerkmeterkaste en verspreidingskaste. Spesifieke afmetings en venstergroottes is onderhewig aan bevestiging deur die vervaardiger gebaseer op u presiese installasievereistes.
Q3: Wanneer moet ek die LFZD-0.66 stroomtransformator in my kragstelsel spesifiseer?
U moet hierdie transformator spesifiseer wanneer u akkurate stroommeting en elektriese energiemeting benodig in binnenshuise lae-voltage wisselstroomkringe tot 0.66kV. Dit is ideaal vir gebruik in netwerkmeterkaste, verspreidingskaste, meterbokse en lae-voltage kragmoniteringskringe. Die produk is spesifiek georiënteer op metingstoepassings eerder as beskerming, en is geskik vir die monitering van busbar- of kabelstrome in industriële en kommersiële lae-voltage kragverspreidingstelsels.
Q4: Hoe word die LFZD-0.66 reeks stroomtransformators fisies geïnstalleer en geïsoleer?
Die LFZD-0.66 en LMZ□D-0.66 modelle gebruik ‘n vaste installasiemetode. Die transformators is vervaardig met ‘n binnenshuise, onversadigde hars-gegoten struktuur wat uitstekende isolasie en meganiese stewigheid bied. Hierdie gegote isolasie beskerm die interne komponente teen omgewingsfaktore en verseker langtermyn betroubaarheid in binnenshuise lae-voltage kragverspreidingstelsels. Maak seker dat die installasie in ‘n binnenshuise omgewing plaasvind soos gespesifiseer vir optimale werkverrigting.
Q5: Hoekom word ‘n onversadigde hars-gegoten struktuur vir hierdie transformators gebruik?
Die onversadigde hars-gegoten struktuur word gebruik om superieure isolasie-eienskappe en hoë meganiese sterkte te bied vir binnenshuise toepassings. Hierdie ontwerp minimaliseer die risiko van interne fouttoestande en bied uitstekende weerstand teen vog en stof in beheerde binnenshuise omgewings. Omdat dit ‘n vaste installasietipe is, verminder die robuuste harsomhulsel die behoefte aan gereelde instandhouding, wat lewenslange bedryfssekerheid vir energiemeters en meetinstrumente verseker.
Q6: Kan hierdie stroomtransformators met verskillende tipe energiemeters en meetinstrumente gekoppel word?
Ja, hierdie stroomtransformators kan naatloos met ‘n wye verskeidenheid meettoerusting gekoppel word. Hulle lewer ‘n gestandaardiseerde sekondêre stroomsein van óf 5A óf 1A. Hierdie uitsette is spesifiek ontwerp vir direkte koppeling met standaard energiemeters, analoge of digitale meetinstrumente, en verwante meettoerusting in State Grid en ander lae-voltage meterkaste. Kontak die vervaardiger vir spesifieke akkuraatheidsklasse en lasvereistes vir u spesifieke instrumentasie.
Q7: Is daar ‘n verskil in toepassing tussen die LFZD-0.66 en LMZ□D-0.66 modelle?
Beide die LFZD-0.66 en LMZ□D-0.66 modelreekse dien dieselfde kernfunksie vir stroom- en energiemeting in 0.66kV stelsels. Die primêre verskil lê in hul fisiese struktuur en venstertipes, wat aangepas is vir verskillende geleieropstellings en primêre stroomreekse. Afhangende van die spesifieke busbar- of kabelgrootte in u verspreidingskas, kan die een model se ronde-gat of reghoekige-venster ontwerp meer geskik wees. Raadpleeg die tegniese spesifikasies vir die presiese modelkeuse.
