Produk Oorsig

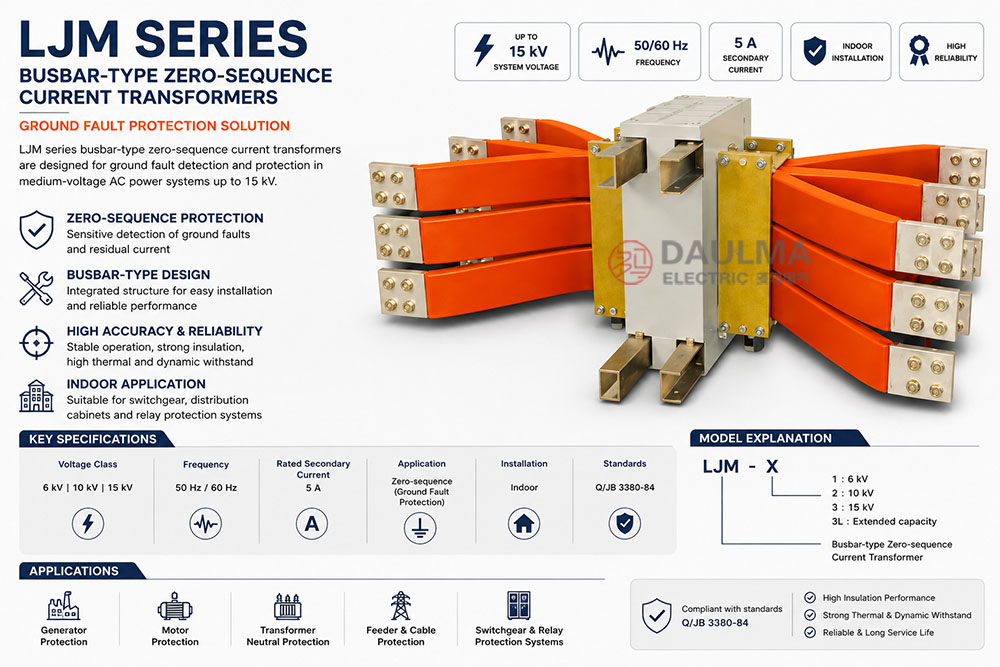

LJM-reeks busbar-tipe nulvolgorde stroomtransformators vir middelspannings aardfoutbeskerming.
Funksionele Definisie
Die LJM-1, LJM-2, LJM-3 en LJM-3L reekse busbar-tipe nulvolgorde stroomtransformators is presisie elektromagnetiese instrumente ontwerp vir aardfoutbeskerming in middelspannings wisselstroom kragstelsels. Hierdie transformators is ontwerp vir betroubare opsporing van residuële stroom in driefase stelsels en bied kritieke beskerming teen enkellyn-na-aarde foute in generators en motors.
Met bedryf by nominale frekwensies van 50 Hz of 60 Hz, is die LJM-reeks ontwerp vir binne-installasie in kragstelsels met ‘n nominale spanning tot 15 kV (gewoonlik toegepas in 6 kV, 10 kV en 15 kV netwerke). Die busbar-tipe geïntegreerde struktuur bied eenvoudige installasie en robuuste prestasie vir nulvolgorde beskermingstoepassings.
Sleutelwaardes
| Item | Spesifikasie |
|---|---|
| Stelselspanningsklas | 6 kV, 10 kV, 15 kV (binne aardfoutbeskermingstoepassings) |
| Nominale frekwensie | 50 Hz of 60 Hz |
| Nominale sekondêre stroom | 5 A |
| Toepassingstipe | Nulvolgorde beskerming (aardfout opsporing) |
| Primêre geleier | Geïntegreerde busbar-tipe struktuur (kabel-deurontwerp) |
| Termiese weerstandvermoë | Hoë termiese weerstand geskik vir middelspanningstoepassings |
| Dinamiese weerstandvermoë | Robuuste dinamiese weerstand vir stelsel fouttoestande |
| Installasie-omgewing | Slegs binne (skoon, nie-korrosiewe omgewing) |
| Toepaslike standaarde | Q/JB 3380-84 (ondernemingsstandaard) |
| Aanbevole relais | DD11/60 relais vir nulvolgorde beskermingskoördinasie |
Werkingsbeginsel
Nulvolgorde stroomtransformators werk volgens die beginsel van opsporing van residuële stroom in driefase stelsels. Onder normale gebalanseerde toestande is die vektorsom van driefase strome nul, wat geen magnetiese vloed in die transformator se kern produseer nie. Wanneer ‘n aardfout plaasvind, vloei ongebalaanseerde stroom (nulvolgorde komponent) deur die stelsel en genereer magnetiese vloed eweredig aan die foutstroom. Hierdie vloed induseer spanning in die sekondêre wikkeling en produseer ‘n gestandaardiseerde uitsetstroom wat beskermingsrelais aktiveer wanneer die foutstroom voorafgestelde drempelwaardes oorskry.
Stelseltoepassingsposisie
- Generator Beskerming: Nulvolgorde beskerming vir driefase wisselstroom generators teen stator aardfoute
- Motor Beskerming: Aardfout opsporing vir middelspannings motorinstallasies
- Transformator Neutraal Beskerming: Aardfout monitering in transformator neutraal aarding stelsels
- Vervoerder Beskerming: Kabel en luglyn aardfout beskerming in distribusienetwerke
- Skuiftoerusting Integrasie: Beskermingskoördinasie met relais stelsels in 6-15 kV skuiftoerusting
Strukturele Oorsig
Die LJM-reeks het ‘n busbar-tipe konstruksie met geïntegreerde primêre geleier, wat direkte kabel-deur installasie moontlik maak sonder eksterne primêre verbindings. Die robuuste meganiese ontwerp verseker betroubare langtermyn bedryf in binne skuiftoerusting omgewings. Wanneer nulvolgorde foutstroom die relais instelwaarde bereik, lewer die transformator akkurate sekondêre stroom om beskermingsrelais bedryf te aktiveer en sodoende effektiewe stelsel beskerming teen aardfoute te verskaf.
Industriële Toepassings
Die LJM-reeks nulvolgorde stroomtransformators dien diverse industriële sektore wat betroubare aardfout beskerming benodig:
- Kragopwekking & Distribusie: Generator stator beskerming, substasie vervoerder monitering en distribusienetwerk aardfout opsporing
- Petrochemiese & Olie & Gas: Raffinaderij motor beskerming, buite see platform elektriese stelsels en pyplyn katodiese beskerming monitering
- Metallurgie & Mynbou: Staalwerf motor dryfstelsels, mynbou toerusting beskerming en swaar industriële masjinerie aardfout opsporing
- Spoorweg & Vervoer: Elektriese spoorweg trekstelsels, metro kragdistribusie en vervoer infrastruktuur beskerming
Modelbenaming
Modelkode Verduideliking
- L — Stroomtransformator (CT)
- J — Aardbeskermingstoepassing (nulvolgorde opsporing)
- M — Busbar-tipe struktuur (kabel-deurontwerp)
- 1 / 2 / 3 — Spanningsklas kode en stroomgradering aanduiding
- 3L — Uitgebreide gradering variant (hoër primêre stroomkapasiteit)
Diensvoorwaardes
Die LJM-reeks nulvolgorde stroomtransformators is ontwerp vir binne bedryf onder normale diensvoorwaardes in middelspannings kragstelsels.
- Installasie-omgewing: Slegs binne installasie in skoon, nie-korrosiewe atmosfeer
- Hoogte bo seevlak: Standaard hoogteboog met ingenieursbevestiging beskikbaar vir hoër hoogtes
- Omgewingstemperatuur: Standaard industriële temperatuurbereik
- Relatiewe humiditeit: Geskik vir tipiese binne industriële omgewings
- Omgewingsvoorwaardes: Vry van korrosiewe gasse, damp, chemiese neerslae, ontplofbare of geleidende stof; geen ernstige vibrasie of meganiese skok nie
Konstruksie
Konstruksieontwerp
- Struktuur: Busbar-tipe konfigurasie met geïntegreerde primêre geleier
- Kern: Ring-tipe magnetiese kern geoptimaliseer vir nulvolgorde opsporing
- Isolasie: Spanningsklas-spesifieke isolasie stelsel
- Stelsel: Kabel-deur opening vir direkte primêre geleier installasie
- Terminale: Sekondêre terminaalblok vir relais verbinding
Die busbar-tipe struktuur maak eenvoudige installasie moontlik deur driefase kabels of busbars deur die transformator opening te laat loop. Die geïntegreerde ontwerp elimineer die behoefte aan afsonderlike primêre verbindings, wat installasie kompleksiteit verminder en stelsel betroubaarheid verbeter.
Wikkelinge & Terminaalmerking
- Primêre geleier: Driefase kabels/busbars loop deur opening (geen diskrete terminale nie)
- Sekondêre terminale: K1 / K2 (verbinding met nulvolgorde relais)
- Sekondêre nominale stroom: 5 A nominale uitset
Terminaal polariteit moet waargeneem word tydens relais verbinding. Onder nulvolgorde fouttoestande vloei stroom van K1 na K2, wat die regte faseverhouding vir relais bedryf verskaf. Die sekondêre stroombaan moet tydens normale bedryf aan relais las gekoppel bly.
Tegniese Data
Hierdie afdeling verskaf algemene tegniese inligting vir die LJM-reeks busbar-tipe nulvolgorde stroomtransformators ontwerp vir 6-15 kV wisselstroom stelsels (50 Hz / 60 Hz). Spesifieke tegniese parameters word op individuele produknaamplate en datasblaaie verskaf.
Algemene Spesifikasies: Tegniese parameters insluitend termiese weerstandstroom (Ith), dinamiese weerstandstroom (Idyn) en isolasievlakke word bepaal gebaseer op spesifieke model en toepassingsvereistes. Gedetailleerde tegniese data is op versoek beskikbaar.
Data Verwysing
Omvattende tegniese databladsye met gedetailleerde prestasiekenmerke, toetsresultate en dimensionele inligting is beskikbaar vir elke LJM modelvariant. Kontak ons tegniese span vir spesifieke toepassingsvereistes.
Standaarde & Normatiewe Verwysings
| Standaard | Titel | Toepassing |
|---|---|---|
| Q/JB 3380-84 | Ondernemingsstandaard vir Nulvolgorde Stroomtransformators | Ontwerp en prestasievereistes |
| IEC 61869-1 | Instrument Transformators – Deel 1: Algemene Vereistes | Algemene CT vereistes (verwysing) |
| IEC 61869-2 | Instrument Transformators – Deel 2: Addisionele Vereistes vir Stroomtransformators | CT-spesifieke vereistes (verwysing) |
| GB/T 20840.1 | Instrument Transformators – Deel 1: Algemene Vereistes | Nasionale standaard raamwerk |
| GB/T 20840.2 | Instrument Transformators – Deel 2: Stroomtransformators | Nasionale CT vereistes |
Fabriekstoets Nakoming
- Routine toetse volgens toepaslike Q/JB 3380-84 vereistes (polariteit verifikasie, verhouding verifikasie, isolasieweerstand)
- Dielektriese toetse volgens isolasie koördinasie vereistes
- Visuele en dimensionele inspeksie insluitend merking en vakmanskap konformiteit
- Spesiale toetse soos vereis deur projekspesifikasie
Installasiegids
Installasie Omgewings
- Nulvolgorde stroomtransformators moet geïnstalleer word in binne skuiftoerusting of motorbeheersentrums met voldoende ventilasie en beskerming teen omgewingskontaminasie.
- Driefase kabels of busbars moet deur die transformator opening in die korrekte volgorde loop om regte nulvolgorde opsporing te verseker.
- Sekondêre terminale moet stewig gekoppel word aan nulvolgorde relais met gepaste draaddiameter en terminasie metode.
- Voldoende speling moet gehandhaaf word vir isolasie integriteit, hitteverdeling en onderhoudstoegang.
Dimensies
LJM-1, LJM-2, LJM-3 (Binnetipe)
LJM-3L (Uitgebreide Kapasiteit, Binnetipe)
Veiligheidsvoorsorgmaatreëls Tydens Installasie
- Sekondêre stroombaan mag nooit ontkoppel word wanneer primêre geleiers onder spanning is nie, aangesien gevaarlike hoë spanning oor oop sekondêre terminale kan verskyn.
- Tydens inspeksie of relais toetsing, moet die sekondêre stroombaan kortgesluit word voordat relais verbindings ontkoppel word.
- Een punt van die sekondêre stroombaan moet betroubaar geaard wees in ooreenstemming met toepaslike standaarde en projekspesifikasies.
- Alle installasie en onderhoudswerk moet voldoen aan plaaslike elektriese veiligheidsregulasies en nutsmaatskappy vereistes.
Aanpassingsopsies
Ons bied buigsame aanpassingsoplossings om spesifieke projekvereistes te ontmoet:
- OEM Dienste: Privaat etikettering, pasgemaakte verpakking en handelsmerk integrasie vir gevestigde verspreiders en stelselintegreerders
- ODM Vermoëns: Pasgemaakte ontwerp wysigings insluitend spesiale spanningsgraderings, unieke monteer konfigurasies en toepassing-spesifieke kenmerke
- Internasionale Sertifikasies: Ondersteuning vir globale markvereistes insluitend streeksveiligheid en prestasie sertifikasies
- Volume Programme: Spesiale pryse en lewering terme vir grootskaalse projekte en langtermyn vennootskappe
Kontak ons verkope span om jou spesifieke aanpassingsbehoeftes te bespreek en ‘n op maat gemaakte oplossingsvoorstel te ontvang.
Bestelinligting
Wanneer ‘n bestelling geplaas word, moet die vereiste konfigurasie gespesifiseer word volgens stelselspanningsklas, toepassingsvereistes en projek tegniese spesifikasie. Die volgende parameters moet duidelik gestel word vir tegniese bevestiging en produksievrygawe:
- Stelselspanningsklas (6 kV, 10 kV of 15 kV)
- Toepassingstipe (generator beskerming, motor beskerming, vervoerder monitering, ens.)
- Installasie-omgewing (standaard binne, spesiale omgewingstoestande)
- Relais koördinasievereistes (relais tipe en koppelvlak spesifikasies)
- Spesiale vereistes (pasgemaakte dimensies, unieke monteer, addisionele toetsing)
Indien projek-spesifieke vereistes van toepassing is (dokumentasietaal, sertifiseringsvereistes of fabrieks getuigetoetsing), spesifiseer dit tydens die bestelfase. Spesiale konfigurasies moet bevestig word deur tegniese ooreenkoms en finale datablad voor produksie.
