Produk Oorsig

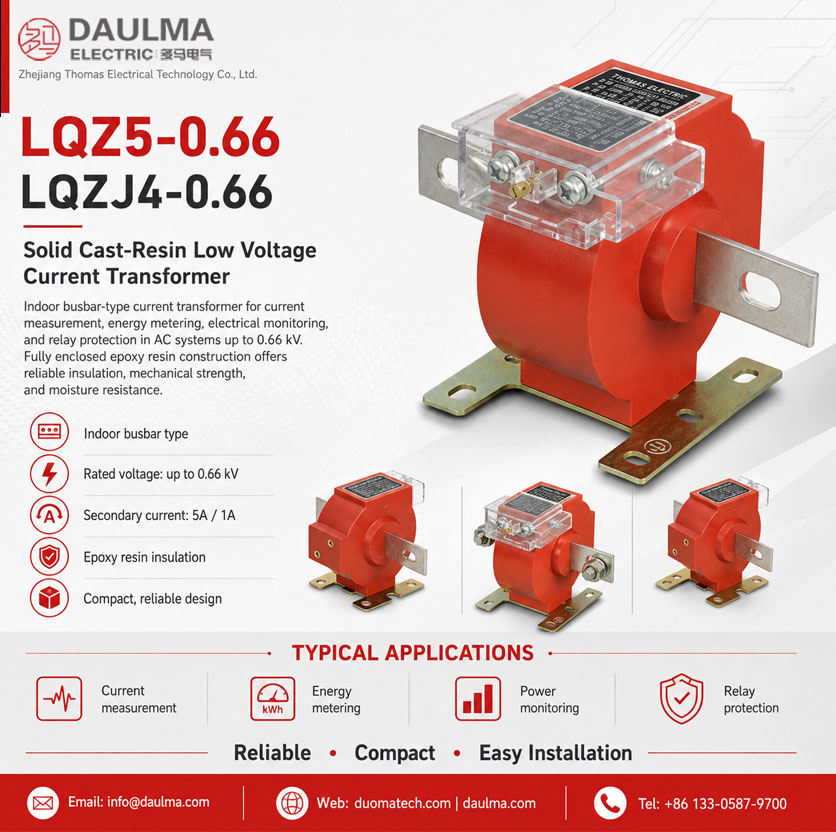

Die LQZ5-0.66 solied gegote hars lae-voltage stroomtransformator is ’n binnenshuis busbar-tipe stroomtransformator wat ontwerp is vir stroommeting, energiemetering, elektriese monitering en relaaisbeskerming in wisselstroomkringe met ’n nominale spanning tot 0.66kV. Die produk gebruik ’n volledig ingeslote gegote harsstruktuur, met die kern en sekondêre wikkeling ingekapsuleer in epoksiehars om isolasieprestasie, meganiese sterkte en vogweerstand te bied.
Die LQZJ4-0.66, LQZ5-0.66 Solied Gegote Hars Stroomtransformator LQZ5-0.66 reeks is geskik vir lae-voltage verspreidingskaste, meterpaneel, kragmoniteringstelsels, industriële elektriese toerusting en mynbou-verwante elektriese installasies. Dit is ’n klein vaste-tipe stroomtransformator wat geïnstalleer word deur basisplaatbevestiging of busbarmontage, en kan ’n standaard 5A of 1A sekondêre stroomsein verskaf vir meters, instrumente, relaisse of moniteringstoestelle.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Solied Gegote Hars Lae Voltage Stroomtransformator |
| Modelreeks | LQZ5-0.66 LQZJ4-0.66, |
| Produkstruktuur | Binnenshuis gegote hars, busbar tipe, klein vaste tipe |
| Fase | Enkelfase |
| Nominale spanningsklas | 0.66kV lae-voltage wisselstroomsisteem |
| Nominale frekwensie | 50Hz / 60Hz volgens projekvereiste |
| Nominale sekondêre stroom | 5A of 1A |
| Isolasie-medium | Epoksiehars / gegote hars |
| Installasieplek | Binnenshuis |
| Tipes toepassings | Stroommeting, energiemetering, monitering, vertoonopname, relaaisbeskerming |
Produk Vertoning
Hoof Toepassings
- Lae-voltage wisselstroomverspreidingstelsels met ’n nominale spanning tot 0.66kV
- Binnenshuis meterkaste en kragverspreidingspanele
- Energiemetering, stroommeting en elektriese moniteringskringe
- Vertoonopname en stroombeheerstelsels
- Relaaisbeskerming en lae-voltage beskermingskringe
- Industriële elektriese stelsels en mynbou-verwante elektriese toerusting
- Busbar-tipe stroomwaarnemingstoepassings wat ’n kompakte vaste installasiestruktuur benodig
Sleutel Tegniese Eienskappe
- Solied gegote harsisolering: Die kern en wikkeling is ingekapsuleer in epoksiehars om isolasieprestasie, vogweerstand en meganiese stabiliteit te ondersteun.
- Kompakte vaste struktuur: Die klein vaste-tipe ontwerp is geskik vir installasie in lae-voltage kaste en kompakte elektriese panele.
- Busbar-tipe installasie: Die produk is ontwerp vir busbarkoppeling en kan geïnstalleer word deur basisplaatbevestiging volgens kaslay-out.
- Wye stroomreeks: Nominale primêre stroomopsies dek lae-voltage metingstoepassings van klein stroomkringe tot hoër busbarstrome.
- Verskeie akkuraatheidsklasse: Akkuraatheidsklasse soos 0.2, 0.2S, 0.5 en 0.5S is beskikbaar volgens metering- of moniteringsvereistes.
- Standaard sekondêre uitset: 5A of 1A sekondêre stroom kan gekies word volgens aangeslote instrumente, relaisse of projekvereistes.
Werkingsbeginsel
Die LQZJ4-0.66, LQZ5-0.66 stroomtransformator werk volgens elektromagnetiese induksie. Wanneer primêre stroom deur die busbar of primêre geleier vloei, word magnetiese vloed in die kern gegenereer. Die sekondêre wikkeling lewer ’n proporsionele stroomsein, gewoonlik genomineer op 5A of 1A, vir aangeslote meters, instrumente, relaisse of moniteringstoestelle. Dit laat toe dat die primêre stroom in ’n lae-voltage kring omskakel word na ’n gestandaardiseerde sekondêre stroomsein vir veilige meting, metering en beskerming.
Modelbenaming
Die modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator kategorie |
| Q | Spoeel / wikkeling tipe struktuur |
| Z | Gegote hars isolasie struktuur |
| 5 | Ontwerpreeks / produkstruktuur kode |
| 0.66 | Nominale spanningsklas: 0.66kV |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanning | 0.66kV / 660V |
| Nominale frekwensie | 50Hz / 60Hz |
| Nominale primêre stroom | 5A tot 600A volgens katalogusdata; ander verhoudings kan bevestig word deur tegniese ooreenkoms |
| Nominale sekondêre stroom | 5A of 1A |
| Akkuraatheidsklas | 0.2, 0.2S, 0.5, 0.5S; afhanklik van gekose verhouding en bestelvereistes |
| Nominale uitset | 5VA of 10VA volgens stroomverhouding en spesifikasie |
| Nominale isolasievlak | 0.66/3kV |
| Omgewingstemperatuur | -5°C tot +55°C volgens katalogusdata; standaard binnenshuis toestande kan bevestig word volgens projekvereiste |
| Installasie metode | Basisplaatbevestiging / busbar tipe installasie |
| Isolasie-medium | Epoksiehars / gegote hars |
| Toepaslike standaarde | GB/T 20840.2-2014, IEC 61869-2:2012, IEC 60044-1:2003; projekspesifieke vereistes kan bevestig word deur ooreenkoms |
Nominale Stroom, Akkuraatheid en Uitset Verwysing
| Nominale Primêre Stroom (A) | Nominale Sekondêre Stroom (A) | Akkuraatheidsklas | Nominale Uitset (VA) |
|---|---|---|---|
| 5, 10, 15, 20, 30, 40, 50, 75, 100 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 5 / 10 |
| 150, 200, 250, 300, 400 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 5 / 10 |
| 500, 600 | 5 / 1 | 0.2 / 0.2S / 0.5 / 0.5S | 5 / 10 |
Nota: Tegniese parameters buite die bogenoemde reeks kan bevestig word deur tegniese ooreenkoms tussen vervaardiger en koper.
Diensvoorwaardes
- Installasieplek: binnenshuis
- Stelselspanning: 0.66kV en laer
- Nominale frekwensie: 50Hz / 60Hz volgens bestelvereiste
- Omgewingstemperatuur: -5°C tot +55°C volgens katalogusdata; daaglikse gemiddelde temperatuur mag nie die gespesifiseerde diensvoorwaarde oorskry nie
- Kragfaktor van nominale las: 0.8 agteruit tensy anders aangedui
- Die omgewingsatmosfeer moet vry wees van ernstige besoedeling, korrosiewe gas, ontplofbare medium, geleidende stof en swaar vogtigheid.
- Vir spesiale hoogte, vogtigheid, besoedelingsvlak, mynboutoepassing of kaslay-out vereistes, word tegniese bevestiging aanbeveel voor bestelling.
Standaarde en Nakoming
Die LQZ5-0.66 stroomtransformator is ontwerp vir lae-voltage stroomtransformator toepassings en kan verskaf word volgens GB/T 20840.2-2014, IEC 61869-2:2012, IEC 60044-1:2003, en kliënt-spesifieke tegniese vereistes. Vir projekte wat spesiale toetsitems of opgedateerde standaarde benodig, moet die finale vereistes in die tegniese ooreenkoms bevestig word.
Installasie en Afmetings
Die LQZ5-0.66 reeks gebruik ’n kompakte gegote harsstruktuur met busbar-tipe installasie. Die volgende buitelynafmetings is vir produkkeuse en kaslay-out verwysing. Finale afmetings moet bevestig word volgens die goedgekeurde tekening voor produksie of grootmaatbestelling.
Buitelyntekening Verwysing
Nominale Stroomreeks en Buitelyn Verwysing
| Primêre
Stroomreeks |
Hoof
Buitelyn Verwysing |
Installasie
Verwysing |
Opmerking |
|---|---|---|---|
| 5A–400A | Ongeveer 125±1 mm wydte, 119±2 mm hoogte | Busbar / basisplaatmontage; totale installasielengte ongeveer 174±2 mm | Verwys na goedgekeurde tekening voor kasontwerp |
| 400A–600A | Ongeveer 130±1 mm wydte, 124±2 mm hoogte | Busbar / basisplaatmontage; totale installasielengte ongeveer 204±2 mm | Verwys na goedgekeurde tekening voor kasontwerp |
Eenheid: mm. Finale afmetings is onderworpe aan bevestigde tekening en gekose spesifikasie.
Installasie- en Veiligheidnotas
- Bevestig die ST-model, stroomverhouding, akkuraatheidsklas, nominale uitset en installasieafmetings voor installasie.
- Kontroleer of die busbar of primêre geleier ooreenstem met die gekose ST-struktuur en monteerlay-out.
- Installeer die ST deur basisplaatbevestiging of busbarmontage volgens die kasontwerp.
- Koppel sekondêre terminale volgens polariteitsmerke soos S1 en S2 en die projekbedradingsdiagram.
- Die sekondêre kring van ’n stroomtransformator mag nie oopgemaak word terwyl die primêre kring onder spanning is nie.
- Sekondêre bedrading, aarding en terminaalbeskerming moet voldoen aan projekspesifikasies en plaaslike elektriese regulasies.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde elektriese personeel.
Bestelinligting
Voorsien asseblief die volgende inligting wanneer u bestel of ’n kwotasie aanvra:
- Produkmodel: LQZ5-0.66
- Nominale primêre stroom en nominale sekondêre stroom
- Akkuraatheidsklas: 0.2, 0.2S, 0.5 of 0.5S
- Nominale uitset / las in VA
- Stelselfrekwensie en installasie-omgewing
- Installasie metode en kaslay-out vereiste
- Hoeveelheid en toepassing, soos metering, monitering of relaaisbeskerming
- Spesiale vereistes vir terminaalrangskikking, etikette, tekeninge, inspeksiedokumente, sertifikate of verpakking
Keuseriglyne
- Bevestig stelselspanning: Kies hierdie ST vir lae-voltage wisselstroomsisteme met ’n nominale spanning tot 0.66kV.
- Bevestig toepassing: Bepaal of die transformator gebruik word vir metering, stroommonitering, vertoonopname, stroombeheer of relaaisbeskerming.
- Bevestig stroomverhouding: Kies die primêre stroom volgens die normale bedryfstroom en meetreeks van die kring.
- Kies sekondêre stroom: Kies 5A vir algemene kortafstandmeteringkringe, of 1A wanneer dit vereis word deur die meter, relais of sekondêre bedradingsontwerp.
- Kies akkuraatheidsklas: Gebruik 0.2 of 0.2S vir hoër meteringvereistes, en 0.5 of 0.5S vir algemene meting- of moniteringstoepassings.
- Bevestig nominale las: Die totale las van meters, relaisse, instrumente en sekondêre bedrading mag nie die nominale uitset van die ST oorskry nie.
- Bevestig installasieafmetings: Kontroleer die buitelyntekening en monteerplek voor skakelaarontwerp of grootmaatinstallasie.
GVV’s
FAQs
Q1: Wat is die nominale spanning en frekwensie van die LQZ5-0.66 stroomtransformator?
Die LQZ5-0.66 en LQZJ4-0.66 reeks lae-voltage stroomtransformators is ontwerp vir wisselstroomkringe met ‘n nominale spanningsklas van 0.66kV. Die toerusting ondersteun ‘n nominale frekwensie van 50Hz of 60Hz, afhangende van die spesifieke projekvereistes. Dit bied ‘n standaard sekondêre stroomsein van 5A of 1A, wat dit ideaal maak vir akkurate stroommeting en energiemetering in industriële en mynbou-toepassings.
Q2: Hoe word die LQZ5-0.66 solied gegote hars stroomtransformator geïnstalleer?
Hierdie kompakte, vaste-tipe stroomtransformator is spesifiek ontwerp vir binnenshuise installasie. Dit kan maklik geïnstalleer word deur middel van basisplaatbevestiging of direkte busbarmontage. Die volledig ingeslote epoksiehars-struktuur verseker nie net meganiese sterkte nie, maar bied ook uitstekende vogweerstand, wat die installasieproses in lae-voltage verspreidingskaste en meterpaneel aansienlik vereenvoudig sonder die behoefte aan addisionele omgewingsbeheer.
Q3: Watter toepassings is geskik vir die LQZJ4-0.66 stroomtransformatorreeks?
Die LQZJ4-0.66 en LQZ5-0.66 reekse is hoogs geskik vir ‘n wye reeks lae-voltage wisselstroomverspreidingstelsels tot 0.66kV. Tipiese toepassings sluit binnenshuise meterkaste, kragverspreidingspanele, en industriële elektriese stelsels in. Dit word ook wyd gebruik in mynbou-verwante elektriese toerusting, energiemetering, elektriese moniteringskringe, en relaaisbeskermingstelsels waar ‘n kompakte busbar-tipe oplossing vir stroomwaarneming benodig word.
Q4: Kan die LQZ5-0.66 transformator verskillende sekondêre stroomuitsette verskaf?
Ja, die LQZ5-0.66 solied gegote hars stroomtransformator kan aangepas word om ‘n standaard sekondêre stroomsein van óf 5A óf 1A te lewer. Die keuse tussen hierdie twee uitsette hang af van die spesifieke vereistes van die gekoppelde meters, instrumente, relaisse of moniteringstoestelle. Kontak die vervaardiger vir spesifieke seleksie-ondersteuning om te verseker dat die gekose sekondêre stroom ooreenstem met u toerusting se spesifikasies.
Q5: Waarom gebruik die LQZ5-0.66 ‘n volledig ingeslote gegote harsstruktuur?
Die volledig ingeslote epoksiehars- of gegote harsstruktuur word gebruik om die kern en sekondêre wikkeling te kapsuleer. Hierdie ontwerp bied uitstekende isolasieprestasie, verhoogde meganiese sterkte, en hoë vogweerstand. As gevolg van hierdie robuuste konstruksie, vereis die stroomtransformator minimale instandhouding, aangesien die interne komponente effektief beskerm word teen eksterne omgewingsfaktore, wat die lewensduur en betroubaarheid in binnenshuise lae-voltage toepassings maksimeer.
Q6: Is die LQZ5-0.66 stroomtransformators ontwerp vir enkelfase- of driefasestelsels?
Die LQZ5-0.66 en LQZJ4-0.66 modelle is enkelfase-toestelle. Vir die implementering in driefase-wisselstroomkringe, moet drie afsonderlike eenhede geïnstalleer word om al drie fases akkuraat te monitor. Hierdie modulêre benadering bied buigsaamheid in stelselontwerp en vergemaklik vervanging of opgradering van individuele fases sonder om die hele stelsel te ontwrig. Kontak die vervaardiger vir meer inligting oor driefase-konfigurasies.
Q7: Wanneer moet die LQZ5-0.66 stroomtransformator vervang of gediens word?
Omdat die LQZ5-0.66 ‘n volledig ingeslote epoksiehars-struktuur het, vereis dit byna geen roetine-instandhouding nie. Vervanging of dienste is slegs nodig wanneer fisiese skade aan die eksterne behuising waargeneem word, of wanneer moniteringstoestelle abnormale leeswaardes aantoon wat op interne wikkelingfoute dui. Vir spesifieke inspeksie-intervalle of toetsdata wat nie in die standaard spesifikasies ingesluit is nie, kontak asseblief die vervaardiger vir tegniese ondersteuning.
