Produk Oorsig
Die LZZBJ9-10(225b) stroomtransformator is ’n binnenshuise epoksie gegote, volledig ingeslote ondersteunings-tipe stroomtransformator wat ontwikkel is vir hoë-stroom medium-voltasie skakelaar-toepassings. Dit is ontwerp vir stroommeting, energiemeting, voedermonitering en relaaisbeskerming in 10kV, 11kV en 12kV klas binnenshuise wisselstroom kragverspreidingstelsels.
In teenstelling met die vorige 150b, 175b en 185b platformbladsye, moet hierdie model geposisioneer word as ’n groot-liggaam, hoë-stroom ST struktuur. Die 225b liggaambreedte is bedoel vir toepassings waar hoër primêre stroom, groter busbar koppelvlak, sterker meganiese ondersteuning en meer ruimte tussen fases benodig word. Dit is veral geskik vir hoof-inkomende panele, hoë-stroom voederpaneel en skakelaarprojekte waar die ST hoofsaaklik gekies word vir hoë primêre stroomkapasiteit eerder as kompakte kabinetgrootte.
Die monsterdata toon ’n gegradeerde primêre stroomreeks van 3000A tot 5000A, met ’n gegradeerde uitset van 30VA, gegradeerde korttyd termiese stroom van 63kA en gegradeerde dinamiese stroom van 160kA. Die primêre en sekondêre wikkelinge, saam met die ringvormige magnetiese kern, is ingekapsuleer in die epoksiehars gegote liggaam om droë-tipe isolasie, meganiese sterkte en weerstand teen binnenshuise vogtigheid en besoedeling te bied.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksie Gegote Hoë-Stroom Stroomtransformator |
| Modelreeks | LZZBJ9-10(225b) |
| Struktuur | Binnenshuise, volledig ingeslote, ondersteunings-tipe, epoksie gegote isolasie struktuur |
| Voltasieklas | 10kV, 11kV en 12kV klas medium-voltasie stelsels |
| Gegradeerde isolasievlak | 12/42/75kV |
| Gegradeerde frekwensie | 50Hz |
| Gegradeerde primêre stroom | 3000A tot 5000A verwysingsreeks |
| Gegradeerde uitset | 30VA verwysing |
| Installasie | Binnenshuise hoë-stroom skakelaar / busbar ondersteuningsinstallasie |
| Toepassings | Hoë-stroom voedermeting, energiemeting, relaaisbeskerming en hoofskakelaarmonitering |

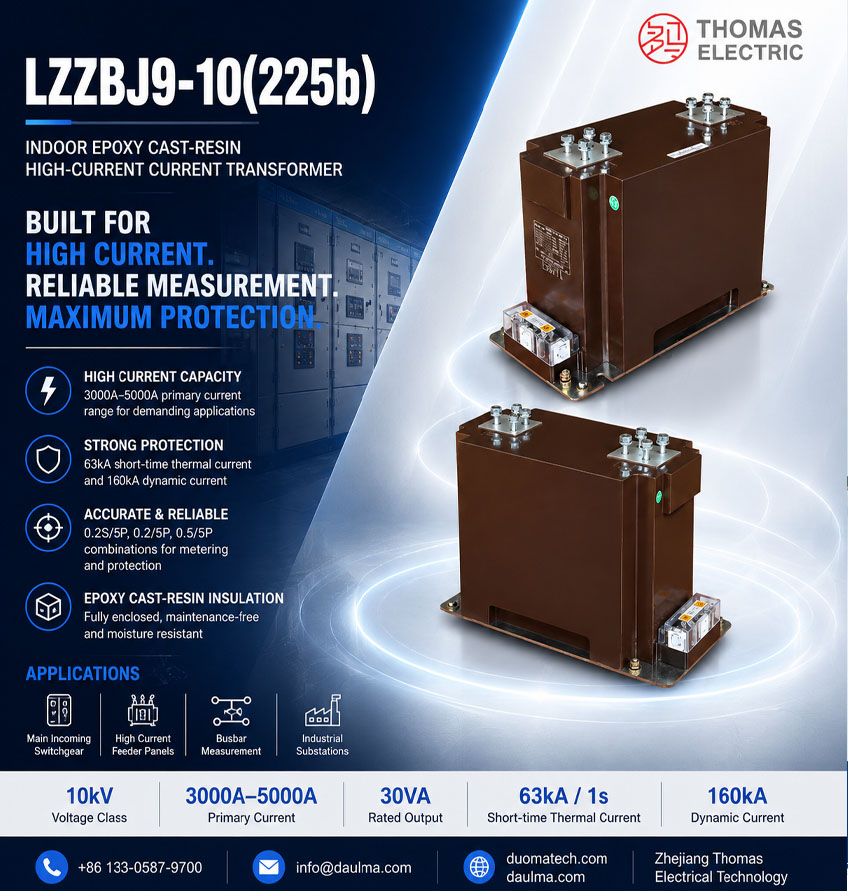

Produk Vertoning
Toepassings
- Hoof-inkomende skakelaars vir 10kV, 11kV en 12kV klas netwerke
- Hoë-stroom uitgaande voederpaneel met gradering rondom 3000A tot 5000A
- Medium-voltasie busbar meting en beskermingskringe
- Industriële substasies met groot transformatorvoeders of hoë-laaiverspreidingslyne
- Dienstenaar- en aanlegskakelaars wat 63kA korttyd termiese weerstand verwysing vereis
- Projekte waar primêre terminaal uitleg en busbar koppelsterkte belangriker is as kompakte ST breedte
Eienskappe
- 225b hoë-stroom liggaam: Die groter 225b struktuur bied die meganiese ruimte wat nodig is vir hoë-stroom primêre terminaal uitlegte en busbar koppeling.
- 3000A–5000A keuse reeks: Die produk is geskik vir hoë-stroom binnenshuise skakelaars waar gewone kompakte ST strukture dalk nie voldoende terminaal kapasiteit bied nie.
- Epoksie gegote isolasie: Die volledig ingeslote harsliggaam integreer isolasie, ondersteuning en omgewingsbeskerming in ’n droë-tipe ST struktuur.
- Hoë kortsluit weerstand verwysing: Die monstertabel dui op 63kA gegradeerde korttyd termiese stroom en 160kA gegradeerde dinamiese stroom vir hoë-stroom skakelaar koördinasie.
- Metings- en beskermingskombinasies: Tipiese klas kombinasies sluit in 0.2S/5P, 0.2/5P en 0.5/5P konfigurasies vir metering en relaaisbeskerming.
- Groot busbar uitleg ondersteuning: Verskillende primêre terminaal tekeninge word gebruik vir 5A–1200A, 1200A–3000A en 4000A–5000A reekse; die finale tekening moet ooreenstem met die gekose stroomreeks.
Beginsel
Die LZZBJ9-10(225b) stroomtransformator omskakel hoë primêre stroom na ’n gestandaardiseerde sekondêre stroomsein deur elektromagnetiese induksie. Die primêre stroom produseer magnetiese vloed in die magnetiese kern, en die sekondêre wikkeling lewer ’n proporsionele sein aan meters, relaisse of moniteringsapparate. Die epoksiehars liggaam bied isolasie tussen die medium-voltasie primêre kant en die sekondêre kringe.
Vir hierdie 225b model, moet ingenieurskeuse fokus op hoë-stroom koördinasie. Behalwe verhouding en akkuraatheid, moet die busbar koppelvlak, primêre terminaal kontakarea, korttyd termiese weerstand stroom, dinamiese stroom en kabinet speling saam nagegaan word. Dit verskil van kompakte ST keuse, waar die hoofbekommernis gewoonlik installasiebreedte is.
Model Aanduiding
Die modelkode kan soos volg geïnterpreteer word:
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Binnenshuise tipe / ondersteuningsstruktuur |
| Z | Epoksiehars gegote isolasie |
| B | Beskermingsvlak beskikbaar |
| J | Versterkte ontwerp |
| 9 | Ontwerp serienommer |
| 10 | 10kV katalogus voltasieklas; toepaslik op 10kV, 11kV en 12kV klas stelsels wanneer isolasiekoördinasie bevestig is |
| 225b | Groot-breedte hoë-stroom struktuur afmetingskode |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Gegradeerde voltasieklas | 10kV, 11kV en 12kV klas binnenshuise stelsels |
| Gegradeerde isolasievlak | 12/42/75kV |
| Gegradeerde frekwensie | 50Hz |
| Gegradeerde primêre stroom | 3000A tot 5000A verwysingsreeks |
| Akkuraatheid kombinasie | 0.2S/5P10/5P20, 0.2/5P10/5P20, 0.5/5P10/5P20, 0.5/5P20/5P20 of projek-spesifieke kombinasies |
| Gegradeerde uitset | 30VA verwysing volgens monsterdata |
| Gegradeerde korttyd termiese stroom | 63kA/1s verwysing |
| Gegradeerde dinamiese stroom | 160kA verwysing |
| Isoleermiddel | Epoksiehars |
| Installasietipe | Binnenshuise ondersteunings-tipe / hoë-stroom busbar installasie |
| Toepaslike standaarde | GB 20840.2-2014, IEC 61869-2:2012 en spesiale projekvereistes |
Terminale
Die 225b hoë-stroom struktuur gebruik groot primêre terminaal rangskikkings volgens die gekose stroomreeks. Tipiese primêre terminale is gemerk as P1 / P2. Sekondêre terminale is gerangskik in die terminaalblok volgens die gespesifiseerde meet- en beskermingskerne. Omdat die produk bedoel is vir hoë-stroom diens, moet die primêre terminaal tekening bevestig word voor skakelaar busbar ontwerp.
| Terminaal Area |
Funksie | Ingenieurs- Nota |
|---|---|---|
| P1 / P2 | Primêre hoë-stroom terminale | Terminaal spasie, kontakoppervlak en busbar gatposisie moet die goedgekeurde tekening volg. |
| Sekondêre terminaalblok | Metering en beskermingsuitsette | Terminaal merkings hang af van die gespesifiseerde kernhoeveelheid en akkuraatheid kombinasie. |
| Aardingspunt | Veiligheidsaarding | Aarding moet skakelaarontwerp en plaaslike elektriese veiligheidsvereistes volg. |
| Kortsluittoestel | Sekondêre onderhoudveiligheid | Gebruik kortsluitterminale voor meters of relaisse van geaktiveerde ST kringe ontkoppel word. |
Keusetabel
Die volgende tabel is gebaseer op die hoë-stroom keusereeks wat in die monsterdata getoon word. Lang akkuraatheid kombinasies is oor veelvuldige lyne gevou om breë tabel oorloop op webwerf uitlegte te vermy.
| Gegradeerd
Primêr Stroom (A) |
Akkuraatheid
Klas Kombinasie |
Gegradeerd
Uitset (VA) |
Kort-Tyd
Termiese Stroom |
Gegradeerd
Dinamiese Stroom (kA) |
|---|---|---|---|---|
| 3000–5000 | 0.2S / 5P10 / 5P20 0.2 / 5P10 / 5P20 0.5 / 5P10 / 5P20 0.5 / 5P20 / 5P20 0.2 / 0.5 / 5P10 / 5P20 0.2 / 0.5 / 5P20 / 5P20 0.5 / 5P20 / 5P20 / 5P20 |
30 | 63kA | 160 |
Nota: Indien projekvereistes die gelysde data oorskry, moet finale parameters bevestig word deur ooreenkoms tussen vervaardiger en koper. Naamplaatdata, goedgekeurde tekeninge en fabriekstoetsverslae het voorrang.
Busbar Uitleg
| Stroomreeks | Primêre Uitleg Verwysing |
Ontwerp Fokus |
|---|---|---|
| I1n: 5A–1200A | Klein-stroom terminaal uitleg verwysing | Slegs gebruik wanneer installasietekeninge oor die produkfamilie vergelyk word. |
| I1n: 1200A–3000A | Medium hoë-stroom terminaal uitleg | Vereis busbar spasie en monteer-gat bevestiging. |
| I1n: 4000A–5000A | Groot hoë-stroom terminaal uitleg | Hoofverwysing vir hierdie 225b model; bevestig busbar breedte, bout spasie en kabinet speling. |
Diensvoorwaardes
- Installasieplek: binnenshuise medium-voltasie skakelaars
- Stelselvoltasie: 10kV, 11kV en 12kV klas netwerke
- Gegradeerde frekwensie: 50Hz
- Die installasie-omgewing moet vry wees van ernstige vibrasie, geleidende stof, korrosiewe gas, ontplofbare medium, swaar besoedeling en abnormale kondensasie.
- Vir hoë-stroom toepassings, moet temperatuurstyging, busbar koppeling en ventilasievoorwaardes saam met die skakelaarontwerp hersien word.
- Vir hoë hoogte, kusgebiede of spesiale diensomgewings, moet isolasiekoördinasie en kruipafstand bevestig word voor bestelling.
Standaarde en Nakoming
Die LZZBJ9-10(225b) stroomtransformator kan verskaf word volgens GB 20840.2-2014, IEC 61869-2:2012 en spesiale projekvereistes. Vir internasionale projekte, moet dit aangebied word as ’n binnenshuise epoksie gegote ST vir 10kV, 11kV en 12kV klas skakelaars. Roetine toetsitems sluit gewoonlik in verhoudingstoets, polariteitsverifikasie, akkuraatheidstoets, diëlektriese weerstandstoets, isolasie-inspeksie en voorkomsinspeksie.
Installasie en Afmetings
Die 225b model gebruik ’n groot ondersteunings-tipe liggaam en vereis noukeurige koördinasie met die skakelaar busbar uitleg. Die verskafde tekening toon verskillende primêre uitlegte vir 5A–1200A, 1200A–3000A en 4000A–5000A stroomreekse. Vir hierdie hoë-stroom model, is die 4000A–5000A uitleg veral belangrik en moet nagegaan word voor koper busbar verwerking.
Afmetings
| Item | Afmeting / Nota |
|---|---|
| Struktuurkode | 225b hoë-stroom ondersteunings-tipe ontwerp |
| Algehele liggaam verwysing | Groot-breedte struktuur vir hoë-stroom busbar koppeling |
| Primêre terminaal rangskikking | Verskillende uitlegte vir 5A–1200A, 1200A–3000A en 4000A–5000A |
| Benaderde gewig | Omtrent 69kg volgens verskafde tekening |
| Monteer gate | Bevestig volgens goedgekeurde buitelyn tekening |
| Tekening bevestiging | Vereis voor skakelaar produksie, vervanging of busbar vervaardiging |
Veiligheidsnotas
- Bevestig die volledige modelnaam LZZBJ9-10(225b) voor bestelling of installasie.
- Kontroleer primêre busbar grootte, bout spasie, kontakoppervlak en fase speling voor skakelaar produksie.
- Gebruik die korrekte buitelyn tekening vir die gekose stroomreeks, veral vir 4000A–5000A toepassings.
- Bevestig alle sekondêre terminaal merkings voor meters, relaisse of moniteringsapparate gekoppel word.
- Die sekondêre kring van ’n stroomtransformator mag nie oopgemaak word terwyl die primêre kring geaktiveer is nie.
- Voor instrumente of relaisse ontkoppel word, kortsluit die ooreenstemmende sekondêre kring deur ’n behoorlike kortsluitblok.
- Installasie en onderhoud moet uitgevoer word deur gekwalifiseerde medium-voltasie elektriese personeel.
Bestelinligting
- Produkmodel: LZZBJ9-10(225b)
- Gegradeerde primêre stroom, veral 3000A–5000A hoë-stroom vereiste
- Gegradeerde sekondêre stroom en sekondêre kern hoeveelheid
- Akkuraatheid klas kombinasie en gegradeerde uitset vir elke sekondêre kring
- Gegradeerde isolasievlak en toepaslike IEC / GB standaard
- Vereiste korttyd termiese stroom en gegradeerde dinamiese stroom
- Primêre terminaal tekening, busbar gatgrootte en monteer afmeting vereiste
- Skakelaar uitleg, kabinet speling en primêre terminaal rigting
- Hoeveelheid, sertifikate, roetine toetsverslae, etikettering en verpakking vereistes
Keusegids
- Bevestig hoë-stroom vraag: Gebruik hierdie 225b struktuur wanneer die projek 3000A–5000A primêre stroomreeks vereis.
- Kontroleer busbar koppelvlak: Bevestig primêre terminaal spasie, bout gate, busbar dikte en koppeloppervlak voor kabinetontwerp.
- Kies akkuraatheid kombinasie: Spesifiseer metering en beskermingsklasse afsonderlik, insluitend 0.2S, 0.2, 0.5 en 5P kombinasies.
- Verifieer fout weerstand: Bevestig 63kA korttyd termiese stroom en 160kA dinamiese stroom kompatibiliteit met die skakelaar foutvlak.
- Hersien temperatuurstyging: Hoë-stroom ST’s vereis spesiale aandag aan kontakweerstand, busbar verhitting en kabinet ventilasie.
- Bevestig sekondêre kringe: Definieer elke sekondêre kern volgens funksie, las, uitset en terminaal merking.
- Goedkeur tekeninge: Bevestig buitelyn tekening, busbar uitleg, monteer gate en naamplaatdata voor produksie.
