Produk Oorsig

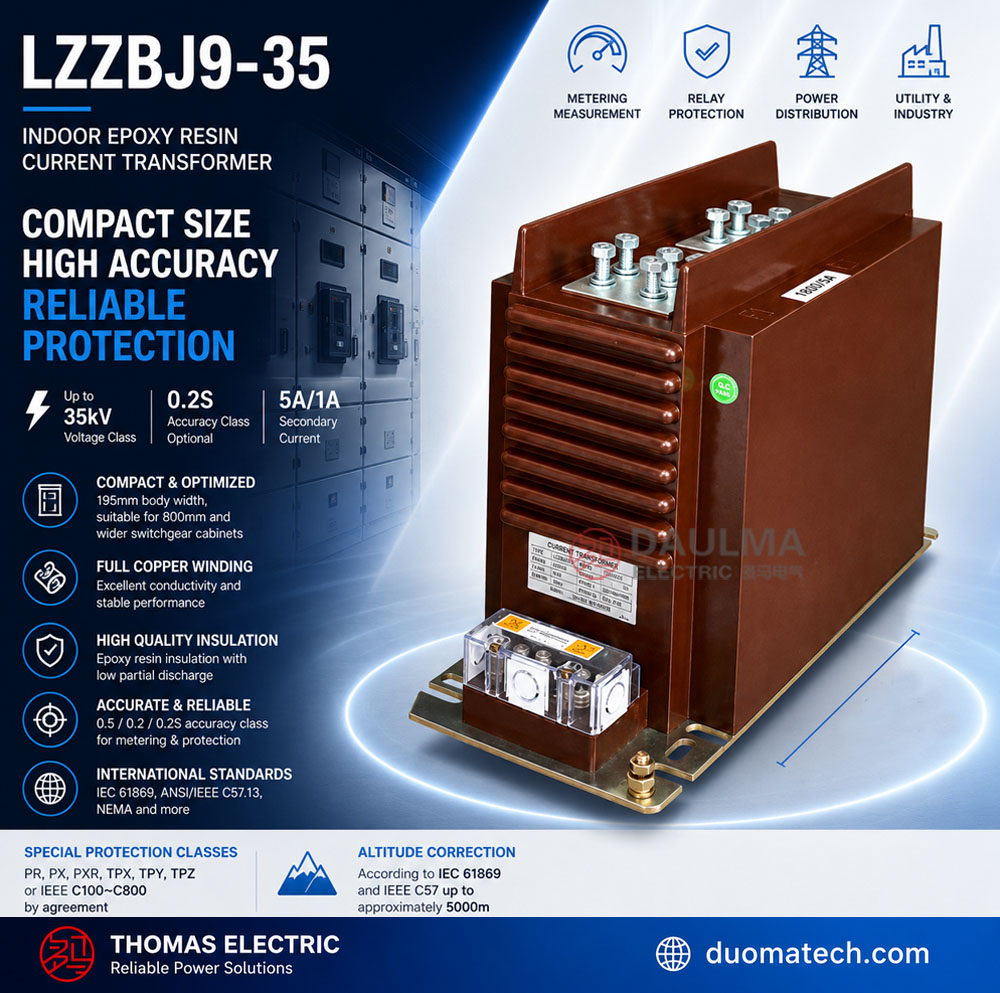

Die LZZBJ9-35 stroomtransformator is ‘n droë-tipe epoksie-hars geïsoleerde instrumenttransformator wat ontwerp is vir middelspanningskous-toepassings wat kompakte installasie, akkurate meting en betroubare relaisbeskerming vereis. Met ‘n 195 mm toerustingwydte, is hierdie ST geskik vir 800 mm en wyer kouskasstelle, wat paneelbouers help om voldoende busbar-speling, sekondêre bedradingruimte en onderhoudstoegang te behou terwyl die algehele kaslay-out kompak bly.
Die produk gebruik hoë-kwaliteit epoksie-hars isolasie, presisie magnetiese kerne en volkoper sekondêre wikkelings om stabiele werking onder veeleisende elektriese toestande te ondersteun. Dit kan gespesifiseer word vir IEC 61869- en IEEE C57-gebaseerde projekte, met opsionele spesiale beskermingsklasse soos PR, PX, PXR, TPX, TPY, TPZ of IEEE C-klas beskermingsprestasie volgens die projekvereiste.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Middelspanning Epoksiehars Stroomtransformator |
| Model | LZZBJ9-24 |
| Toepassing | Stroommeting, energiemeting en relaisbeskerming |
| Installasietoestand | Binnenshuise kousinstallasie |
| Aanbevole kaswydte | 800 mm en wyer |
| Toerustingwydte | 195 mm |
| Isolasie medium | Hoë-kwaliteit epoksiehars |
| Interne wikkelmateriaal | Volkoper wikkeling |
| Geskatte primêre stroom | 5–600/5 verwysingsreeks; projekspesifieke verhoudings beskikbaar |
| Akkuraatheidklas | 0.5 / 0.2 / 0.2S opsioneel; spesiale klasse op ooreenkoms |
Posisionering
Hierdie produk moet geposisioneer word as ‘n kompakte MV-stroomtransformator vir 800 mm kouskasstelle. In teenstelling met algemene doel ST-beskrywings wat slegs fokus op akkuraatheid of isolasie, moet hierdie bladsy duidelik aan ingenieurs die installasiewaarde vertel: die 195 mm toerustingwydte help om algemene middelspanningskasontwerpe te pas terwyl ruimte gelaat word vir busbar-aansluiting, fase-speling en sekondêre terminaaltoegang.
| Posisioneringspunt | Tegniese Betekenis | Webwerf Uitdrukking |
|---|---|---|
| 195 mm wydte | Kompakte ST liggaamswydte | Ontwerp vir 800 mm en wyer kouskasstelle |
| Epoksie-isolasie | Droë-tipe, olievrye isolasiestruktuur | Hoë-kwaliteit epoksiehars isolasie met lae gedeeltelike ontlading |
| Volkoper wikkeling | Stabiele geleidingsvermoë en termiese prestasie | Volkoper sekondêre wikkeling vir betroubare meting en beskermingsuitset |
| Internasionale standaarde | Ondersteun IEC- en IEEE-projekdokumentasie | IEC 61869, ANSI/IEEE C57.13 en NEMA-gerigte spesifikasie-ondersteuning |
| Spesiale beskermingsklasse | Gevorderde relaisbeskermingsvereistes | PR, PX, PXR, TPX, TPY, TPZ of IEEE C100–C800 beskikbaar volgens ontwerp |
Toepassings
- Middelspanning binnenshuise kousstelle en verspreidingspanele
- 800 mm en wyer kasstrukture wat kompakte ST-installasie vereis
- Energiemetings-, stroommetings- en voedermoniteerkringe
- Relaisbeskermings- en rugsteunbeskermingskringe
- Industriële kragverspreiding, nutsmaatskappy substasies en netwerk-kant toerusting
- Projekte wat IEC 61869 of ANSI/IEEE C57.13-nakoming vereis
- Hoë hoogte-installasies wat IEC 61869- en IEEE C57-korrigerings tot ongeveer 5000 m vereis
Eienskappe
- Geoptimaliseerde kaspassing: 195 mm toerustingwydte, geskik vir 800 mm en wyer middelspanningskasstelle.
- Hoë-kwaliteit epoksiehars isolasie: Droë-tipe isolasiestruktuur met sterk meganiese sterkte en lae gedeeltelike ontladingsprestasie.
- Volkoper wikkeling: Goeie geleidingsvermoë en stroomdraende prestasie vir stabiele ST-werking.
- Hoë metingsakkuraatheid: 0.5 / 0.2 / 0.2S klasse kan gekies word volgens metingsvereistes.
- Beskermingsklas buigsaamheid: Spesiale klasse soos PR, PX, PXR, TPX, TPY, TPZ of IEEE C100–C800 kan ontwerp word volgens projekvereiste.
- Internasionale projekondersteuning: IEC 61869, ANSI/IEEE C57.13, NEMA en verwante sertifiseringsvereistes kan oorweeg word tydens kwotasie- en ontwerpfase.
Standaarde en Sertifisering Vermoë
Die volgende standaarde en sertifiseringstelsels kan gebruik word as projekverwysingsvereistes. Finale nakomingsomvang hang af van die bestelde spesifikasie, routinetestoë, tipe toetsvereiste en sertifiseringsdokumente wat met die kliënt ooreengekom is.
| Kategorie | Verwysings Standaarde / Sertifikate |
|---|---|
| Instrumenttransformator standaarde | IEC 61869, ANSI/IEEE C57.13, NEMA |
| Kwaliteit en sertifisering verwysings | ISO 9001, KEMA, CESI, CE, TUV, UL, ASTA |
| Sismiese ontwerp verwysings | ETGI-1.020, IEEE Standard 693, NCh2369 |
| Strukturele ontwerp verwysings | ASTM A325, ANSI/AISC 360, AWS D1.1 |
| Hoë hoogte korrigerings | Volgens IEC 61869 en IEEE C57, kan korrigerings oorweeg word vir installasies tot ongeveer 5000 m |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Tipe | Stroomtransformator vir stroommeting en beskerming |
| Konstruksie | Droë-tipe epoksiehars gegote struktuur |
| Toepassing | Industriële en nutsmaatskappy kragstelsels, netwerkdienste, meting, beskerming en substasies |
| Fase | Enkelfase |
| Installasietipe | Binnenshuise kousinstallasie |
| Aanbevole kaswydte | 800 mm en wyer |
| Toerustingwydte | 195 mm |
| Primêre stroomreeks | 5–600/5 verwysingsreeks; aangepaste stroomverhoudings beskikbaar |
| Sekondêre stroom | 5A of 1A volgens projekvereiste |
| Akkuraatheidklas | 0.5 / 0.2 / 0.2S opsioneel |
| Spesiale beskermingsklasse | PR, PX, PXR, TPX, TPY, TPZ of IEEE C100–C800 op ooreenkoms |
| Isolasie medium | Epoksiehars |
| Interne materiaal | Volkoper wikkeling |
| Primêre spanning verwysing | 24 kV verwysingsplatform; finale spanningklas volgens projekontwerp |
| Sekondêre spanning verwysing | Tot 220 V; minimum 110 V verwysing waar van toepassing |
Dimensionele en Installasie Notas
| Item | Aanbevole Ontwerp Nota |
|---|---|
| Toerustingwydte | 195 mm |
| Kasversoenbaarheid | Geskik vir 800 mm en wyer kasstrukture |
| Installasieposisie | Installeer volgens kous primêre busbar lay-out, fase-afstand en terminaaltoegangrigting |
| Busbar-speling | Bevestig fase-na-fase en fase-na-grond speling voor kasproduksie |
| Sekondêre bedrading | Laat genoeg ruimte vir terminaaldekselopening, sekondêre kabelroete en aardverbinding |
| Onderhoudstoegang | Hou voor- of sytoegangruimte vir terminaalinspeksie en naamplaatlesing |
Wikkelings & Terminaal Merking
Die primêre terminale word normaalweg gemerk as P1 en P2. Die sekondêre terminale moet gemerk word volgens die aantal sekondêre wikkelings en die goedgekeurde bedradingsdiagram. Vir metings- en beskermingskonfigurasies moet elke sekondêre groep aan ‘n duidelike funksie toegeken word voor produksie.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteitsverwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik toegeken aan meting of stroommeting. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik toegeken aan relaisbeskerming of rugsteunbeskerming. |
| Aardpunt | Sekondêre aardverwysing | Een punt van die sekondêre stroombaan moet geaard word volgens projekpraktyk. |
Ingenieurskeuse
- Bevestig kasgrootte: Gebruik hierdie produk waar die kaswydte 800 mm of wyer is en die ST-wydte van 195 mm by die busbar lay-out pas.
- Bevestig stroomverhouding: Kies die primêre stroom volgens voederlas, beskerminginstelling en metingsreeks.
- Kies akkuraatheidklas: Gebruik 0.2S of 0.2 vir hoë-akkuraatheid meting; gebruik 0.5 vir algemene meting.
- Definieer beskermingsvereiste: Kies PR, PX, PXR, TPX, TPY, TPZ of IEEE C-klas slegs wanneer die relaisbeskermingsstudie dit vereis.
- Kontroleer hoogte: Vir hoë hoogte projekte tot ongeveer 5000 m, pas isolasie- en korrigeringsvereistes toe volgens IEC 61869 en IEEE C57.
- Kontroleer installasiespeling: Bevestig fase-afstand, busbar-gaatjiepatroon, terminaaldekseltoegang en sekondêre bedradingspad voor produksie.
- Bevestig dokumente: Spesifiseer vereiste standaard, toetsverslag, sertifiseringslêer, etikettaal en verpakkingsvereiste voor bestelling.
FAQs
Q1: Wat is die toerustingwydte van die LZZBJ9-35 stroomtransformator?
Die LZZBJ9-35 het ‘n kompakte toerustingwydte van 195 mm. Hierdie spesifieke afmeting is ontwerp om binne 800 mm en wyer kouskasstelle te pas. Dit verseker voldoende busbar-speling, fase-klaring en ruimte vir sekondêre bedrading en terminaaltoegang, wat paneelbouers in staat stel om ‘n doeltreffende en veilige kasuitleg te handhaaf sonder om die algehele kompakte ontwerp in gedrang te bring.
Q2: Watter akkuraatheidklasse is beskikbaar vir hierdie middelspanningstransformator?
Die LZZBJ9-reeks bied standaard meet-akkuraatheidklasse van 0.5, 0.2 en 0.2S vir presiese stroom- en energiemeting. Vir relaisbeskermingstoepassings kan spesiale beskermingsklasse soos PR, PX, PXR, TPX, TPY, TPZ of IEEE C-klas gespesifiseer word. Die finale keuse van die akkuraatheidklas is afhanklik van die spesifieke projekvereistes en moet tydens die bestelproses met die vervaardiger bevestig word om optimale stelselprestasie te verseker.
Q3: Waarom is die 195 mm toerustingwydte belangrik vir installasie?
Hierdie kompakte liggaamswydte is krities om binne 800 mm en wyer kouskasstelle te pas. Dit help paneelbouers om voldoende busbar-speling, fase-klaring en ruimte vir sekondêre bedrading te behou. Deur hierdie spesifieke 195 mm afmeting te gebruik, kan ingenieurs ‘n veilige en doeltreffende kasuitleg handhaaf sonder om die algehele kompakte ontwerp van die middelspanningstoerusting in gedrang te bring, terwyl onderhoudstoegang steeds moontlik is.
Q4: Hoe is die LZZBJ9-35 transformator intern gebou?
Die transformator gebruik ‘n droë-tipe epoksie-hars isolasiemedium wat uitstekende diëlektriese sterkte bied. Die interne komponente sluit presisie magnetiese kerne in vir stabiele prestasie, asook volkoper sekondêre wikkelings wat uitstekende geleidingsvermoë en termiese stabiliteit onder veeleisende elektriese toestande verseker. Hierdie kombinasie van hoë-gehalte materiale verminder verliese en verhoog die algehele betroubaarheid van die meet- en beskermingsstelsels in binnenshuise toepassings.
Q5: Kan die LZZBJ9-reeks vir internasionale projekte gebruik word?
Ja, die LZZBJ9-reeks kan gespesifiseer word vir projekte wat aan IEC 61869- en IEEE C57-standaarde voldoen. Dit bied buigsaamheid vir beide Europese en Noord-Amerikaanse ingenieursspesifikasies. Spesifieke toetsverslae en sertifiseringsdokumente vir internasionale projekte is egter onderhewig aan bevestiging, en kopers word aangeraai om die vervaardiger te kontak vir presiese nakoming-besonderhede en dokumentasie wat by hul spesifieke projekvereistes pas.
Q6: Wanneer moet die sekondêre bedrading en terminale geïnspekteer word?
Gereelde instandhoudingskedules vir die inspeksie van sekondêre bedrading en terminale is onderhewig aan bevestiging, aangesien dit afhang van die spesifieke bedryfsomgewing en stelselvereistes. Vir optimale werking en om voldoende terminaaltoegang te handhaaf, word ingenieurs aangeraai om die vervaardiger se amptelike instandhoudingsriglyne te kontak en te volg. Dit verseker dat die 195 mm liggaamswydte se ontwerpdoeleine vir onderhoudstoegang tydens die transformator se lewensiklus behoue bly.
Q7: Is pasgemaakte primêre stroomverhoudings beskikbaar vir hierdie ST?
Die verwysingsreeks vir die geskatte primêre stroom is 5 tot 600 A, met ‘n standaard sekondêre uitset van 5 A. Benewens hierdie standaardreekse, is projekspesifieke verhoudings ook beskikbaar. Aangesien pasgemaakte verhoudings afhang van die unieke vereistes van u middelspanningstoepassing, moet die finale spesifikasies direk met die vervaardiger bevestig word om te verseker dat die presisie magnetiese kerne korrek ontwerp is vir u spesifieke meting- of beskermingsbehoeftes.
