Produk Oorsig

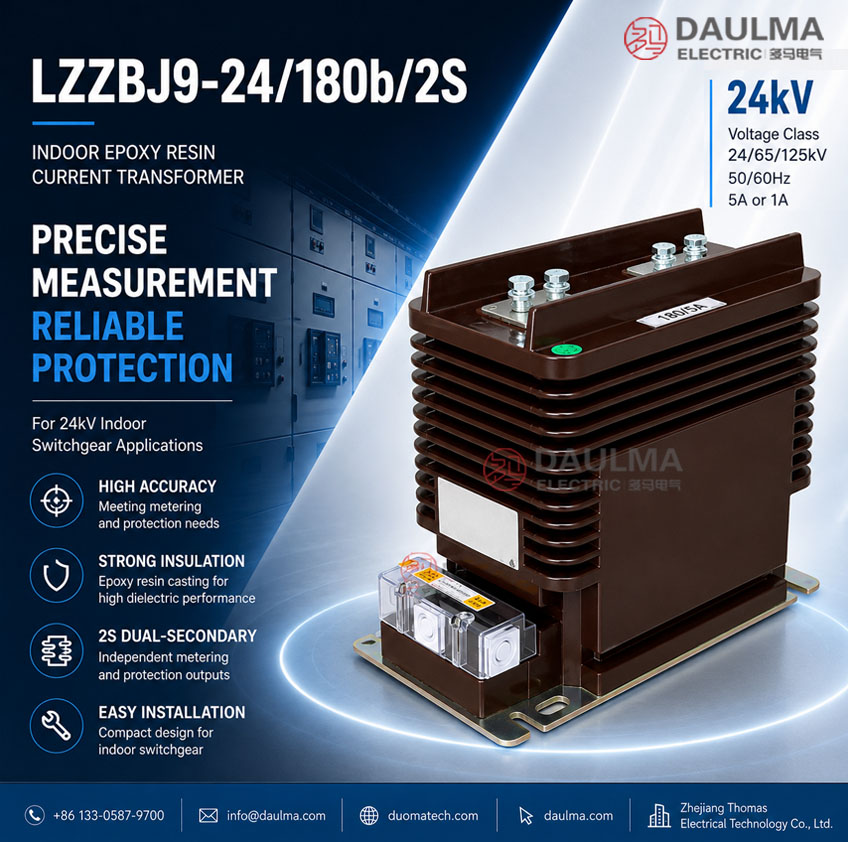

Die LZZBJ9-24/180b/2S stroomtransformator is ‘n binnenshuise, enkelfase, epoksiehars gegote stroomtransformator vir 20kV, 22kV en 24kV middelspanningskabelpaneeltoerusting. Dit is ontwerp vir stroommeting, energiemeting, voedingslynmonitering en relaaisbeskerming in wisselstroom kragstelsels met ‘n nominale frekwensie van 50Hz of 60Hz. Die produk gebruik ‘n volledig ingeslote gegote hars behuising, boonste busbar-tipe primêre terminale en ‘n onderste sekondêre terminaalboks vir praktiese paneelintegrasie.
Hierdie model behoort tot dieselfde 24kV platform as die 185h en 220b weergawes, maar die 180b/2S moet afsonderlik geposisioneer word as ‘n kompakte 24kV dubbel-sekondêre ST met laaibare vertoon toestel versoenbaarheid. Wanneer die sekondêre wikkelhoeveelheid nie meer as drie kerne is nie, kan ‘n laaibare vertoon toestel volgens projekvereistes bygevoeg word. Dit maak die produk geskik vir kompakte binnenshuise panele waar stroommeting, relaaisbeskerming en lewende-status aanduiding in een skakelaarbaai gekoördineer moet word.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produk naam | Binnenshuise Epoksie Gegote-Hars Stroomtransformator |
| Model | LZZBJ9-24/180b/2S |
| Toepassing | Stroommeting, energiemeting, voedingslynmonitering en relaaisbeskerming |
| Bedryfstoestand | Binnenshuis |
| Fase | Enkelfase |
| Installasietipe | Busbar tipe / binnenshuise skakelaarpaneel installasie |
| Isolasie medium | Epoksiehars |
| Spanningsklas | 20kV, 22kV en 24kV klasse middelspanningsisteme |
| Nominale isolasievlak | 24/65/125kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Sekondêre konfigurasie | 2S dubbel-sekondêre wikkelgroepe |
| Spesiale opsie | Laaibare vertoon toestel kan bygevoeg word wanneer sekondêre wikkelhoeveelheid nie meer as drie kerne is nie |
Produk Posisionering
Die LZZBJ9-24/180b/2S moet nie as ‘n generiese 24kV ST of as ‘n kopie van die 185h/2S en 220b/2S bladsye geskryf word nie. Sy sterkste posisionering is ‘n kompakte binnenshuise 24kV dubbel-sekondêre ST vir standaard metering/beskermingspanele, met opsionele lewend-aanduiding integrasie. Dit word beste gebruik waar die skakelaartoerusting twee onafhanklike sekondêre uitsette benodig, maar ook ‘n laaibare vertoon toestel mag vereis sonder om die ST-platform kompleksiteit te verhoog.
| Posisioneringspunt | Tegniese Betekenis | Webwerf Uitdrukking |
|---|---|---|
| 180b struktuur | Kompakte struktuurkode vir hierdie 24kV platform | Kompakte 24kV binnenshuise ST vir praktiese paneelintegrasie |
| 2S wikkelontwerp | Twee onafhanklike sekondêre wikkelgroepe | Afsonderlike metering en beskermingsuitsette |
| Laaibare vertoon opsie | Lewend-aanduiding toestel kan bygevoeg word onder kern-aantal voorwaarde | Metering, beskerming en lewend-status aanduiding koördinasie |
| Busbar tipe installasie | Boonste P1/P2 primêre terminaalverbinding | Ontwerp vir binnenshuise busbar-verbinde skakelaarpanele |
| 24kV isolasieplatform | 24/65/125kV isolasievlak | Geskik vir 20kV, 22kV en 24kV IEC-gerigte projekte |
Toepassings
- 20kV, 22kV en 24kV binnenshuise middelspanningskabelpaneeltoerusting
- Kompakte voedingspanele wat stroommeting en relaaisbeskerming benodig
- Busbar-verbinde meteringpanele en distribusieskakelborde
- Energiemeting en stroommetingskringe
- Relaaisbeskermingskringe wat 10P10, 10P15, 5P10 of 5P20 akkuraatheidsklasse gebruik
- Skakelaarbaaie wat opsionele laaibare vertoon toestel integrasie benodig
- Nutsdistribusiestasies en industriële MV kragdistribusiestelsels
Eienskappe
- Kompakte 180b platform: Geskik vir binnenshuise skakelaartoerusting waar ST liggaamsgrootte, busbar spasie en terminaaltoegang gebalanseer moet word.
- Dubbel-sekondêre 2S ontwerp: Twee sekondêre wikkelgroepe ondersteun onafhanklike metering en beskermingskringe.
- Laaibare vertoon versoenbaarheid: ‘n Laaibare vertoon toestel kan bygevoeg word wanneer die sekondêre wikkelhoeveelheid nie meer as drie kerne is nie.
- 24kV isolasievlak: Nominale isolasievlak van 24/65/125kV vir 20kV, 22kV en 24kV klasse stelsels.
- Volledig ingeslote epoksiegieting: Droë-tipe harsisolering bied meganiese sterkte, vogweerstand en stabiele diëlektriese prestasie.
- Veelsydige akkuraatheid kombinasies: Ondersteun 0.2/0.2, 0.2/0.5, 0.2/10P10, 0.5/10P10, 0.2/10P15, 0.5/10P15 en verwante opsies.
Werkingsbeginsel
Die LZZBJ9-24/180b/2S werk volgens elektromagnetiese induksie. Primêre stroom vloei deur die busbar-tipe primêre terminaalstruktuur tussen P1 en P2. Die magnetiese vloed wat in die interne kern gegenereer word, induseer proporsionele stroomseine in die sekondêre wikkelings. Hierdie uitsette word dan aan meters, energiemeters, beskermingsrelais of moniteringtoerusting gekoppel.
In ‘n tipiese 2S konfigurasie word die eerste sekondêre wikkeling aan metering of meting toegewys, terwyl die tweede sekondêre wikkeling aan relaaisbeskerming toegewys word. Hierdie skeiding hou die sekondêre kringe duidelik en ondersteun meer betroubare inbedryfstelling en onderhoud.
Model Aanduiding
| Kode | Betekenis |
|---|---|
| L | Stroomtransformator |
| Z | Binnenshuise tipe / pos-tipe struktuur verwysing |
| ZB | Epoksie gegote-hars stroomtransformator reeks |
| J | Versterkte of strukturele ontwerp verwysing |
| 9 | Ontwerpvolgorde / produkplatform |
| 24 | 24kV toerusting maksimum spanningsklas |
| 180b | Wydte en struktuurkode vir hierdie kompakte platform |
| 2S | Twee sekondêre wikkelgroepe |
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 20kV, 22kV en 24kV klasse binnenshuise stelsels |
| Nominale isolasievlak | 24/65/125kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 20A tot 1250A verwysingsreeks volgens verskafde katalogusdata; uitgebreide waardes op ooreenkoms |
| Sekondêre wikkelgroepe | 2S dubbel-sekondêre konfigurasie |
| Akkuraatheidsklas kombinasies | 0.2/0.2, 0.2/0.5, 0.2/10P10, 0.5/10P10, 0.2/10P15, 0.5/10P15 |
| Nominale uitset | 10/10, 10/15, 15/15, 15/20, 10/20 afhangende van stroomverhouding en akkuraatheid kombinasie |
| Nominale korttyd termiese stroom | 150 × I1n, 31.5kA, 45kA, 63kA of 80kA volgens stroomreeks |
| Nominale dinamiese stroom | 375 × I1n, 80kA, 112.5kA, 130kA of 160kA volgens stroomreeks |
| Omgewingstemperatuur | -5°C tot +40°C |
| Toepaslike standaarde | GB/T 20840.2-2014, IEC 61869-2:2012; erfgood IEC 60044-1 verwysings op projek ooreenkoms |
Seleksietabel
Die volgende tabel is herorganiseer vanaf die verskafde katalogusdata en aangepas vir webwerf vertoning. Lang opskrifte en akkuraatheidsklas selle is in veelvuldige lyne verdeel vir beter responsiewe uitleg.
| Nominale Primêre Stroom (A) |
Akkuraatheidsklas Kombinasie |
Nominale Uitset (VA) |
Nominale Korttyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|
| 20, 30, 40, 50, 75, 100, 150 |
0.2 / 0.2 0.2 / 0.5 0.2 / 10P10 0.5 / 10P10 0.2 / 10P15 0.5 / 10P15 |
10 / 10 10 / 15 |
150 × I1n | 375 × I1n |
| 200 | 10 / 10 10 / 15 |
31.5kA | 80kA | |
| 300, 400, 500 | 10 / 10 10 / 15 |
45kA | 112.5kA | |
| 600, 800 | 15 / 15 15 / 20 |
63kA | 130kA | |
| 1000, 1250, 1500 | 10 / 20 15 / 20 15 / 15 |
80kA | 160kA |
Nota: Die tabel is vir voorlopige seleksie. Finale stroomverhouding, nominale las, akkuraatheidsklas, sekondêre terminaalrangskikking, korttyd termiese stroom en dinamiese stroom moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriekstoetsverslag.
Wikkelings & Terminaal Merking
Die verskafde bedradingdiagram toon primêre terminale P1 en P2, met twee sekondêre wikkelgroepe gemerk 1S1 / 1S2 en 2S1 / 2S2. Een punt van die sekondêre kring word geaard volgens projekbedradingspraktyk.
| Terminaal Merking | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteitsverwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik toegewys aan metering of stroommeting. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik toegewys aan relaaisbeskerming. |
| Aardingpunt | Sekondêre aarding verwysing | Een punt van die sekondêre kring moet geaard word volgens projekpraktyk. |
| Laaibare vertoon koppelvlak | Opsionele lewend-aanduiding uitset | Kan bygevoeg word wanneer die sekondêre wikkelhoeveelheid nie meer as drie kerne is nie. |
Diensvoorwaardes
- Installasie: binnenshuis
- Nominale spanning: 20kV, 22kV en 24kV klasse stelsels
- Nominale frekwensie: 50Hz of 60Hz
- Omgewingstemperatuur: -5°C tot +40°C
- Installasieomgewing moet vry wees van ernstige vibrasie, geleidende stof, korrosiewe gas, ontplofbare media en abnormale kondensasie.
- Vir hoë hoogte, hoë vogtigheid of swaar-besmettingsprojekte, moet isolasiekoördinasie en kruipafstandvereistes bevestig word voor bestelling.
Standaarde en Nakoming
Vir nuwe internasionale dokumentasie, moet die LZZBJ9-24/180b/2S gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. Vir GB-gebaseerde dokumentasie, kan GB/T 20840.1 en GB/T 20840.2 gebruik word. Die verskafde katalogus verwys na GB20840.2-2014 en IEC61869-2:2012 as die produkstandaardbasis.
Installasie en Afmetings
Afmetings
| Afmeting Item | Verwysingswaarde / Nota |
|---|---|
| Algemene lengte | Omtrent 347mm verwysing vanaf tekening |
| Liggaamlengte | Omtrent 300mm verwysing |
| Algemene hoogte | Omtrent 303mm verwysing |
| Liggaamhoogte | Omtrent 266mm verwysing |
| Algemene wydte | Omtrent 180mm verwysing |
| Boonste terminaal spasie | Omtrent 138mm / 162mm verwysingsuitleg |
| Basis monteerlengte | Omtrent 300mm verwysing |
| Primêre terminaal rangskikking | Busbar-tipe P1 / P2 boonste terminaalstruktuur |
| Toepaslike tekeningreeks | I1n ≤ 1250A getoon in verskafde buitelyn tekening |
Die transformator moet binne binnenshuise 24kV skakelaartoerusting geïnstalleer word met behulp van die goedgekeurde basis monteer gate. Die busbar-tipe primêre terminale moet met die kabinet busbar uitleg voor produksie vergelyk word. Sekondêre terminaaltoegang, aardingsposisie, laaibare vertoon bedradingspasie en terminaaldeksel openingspasie moet tydens paneelontwerp gereserveer word.
Veiligheidsnotas
- Bevestig spanningsklas, nominale isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidsklas en nominale las voor produksie.
- Bevestig 2S sekondêre funksietoewysing voor bedrading van meters en beskermingsrelais.
- Kontroleer primêre terminaal spasie, busbar posisie, monteer gate en terminaalboks toegang voor skakelaartoerusting samestelling.
- Die ST sekondêre kring mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Voor die ontkoppeling van meters of relais, kortsluit die sekondêre kring met ‘n goedgekeurde kortsluittoestel.
- Een punt van die sekondêre kring moet betroubaar geaard word volgens plaaslike elektriese veiligheidsregulasies.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde middelspannings elektriese personeel.
Seleksie Gids
- Bevestig platform: Kies hierdie model vir kompakte 24kV binnenshuise skakelaartoerusting wat die 180b strukturele platform benodig.
- Bevestig stroomverhouding: Kies die verhouding volgens voedingslynstroom, meteringreeks en relaaisbeskerminginstelling.
- Kies sekondêre uitset: Kies 5A of 1A volgens relais, meter en kabel las.
- Toewys 2S funksies: Gebruik een sekondêre groep vir metering of meting en die ander vir beskerming tensy die projekdiagram anders spesifiseer.
- Kontroleer laaibare vertoon vereiste: Voeg die laaibare vertoon toestel slegs by wanneer die sekondêre wikkelhoeveelheid en bedradingsontwerp aan die vereiste voldoen.
- Bevestig installasie: Verifieer busbar spasie, monteer gate, terminaaltoegang en aardingspunt voor produksie.
- Goedkeur dokumentasie: Bevestig IEC / GB standaard, routynetoets, etiket en sertifikaatvereistes voor bestelling.
