Produk Oorsig

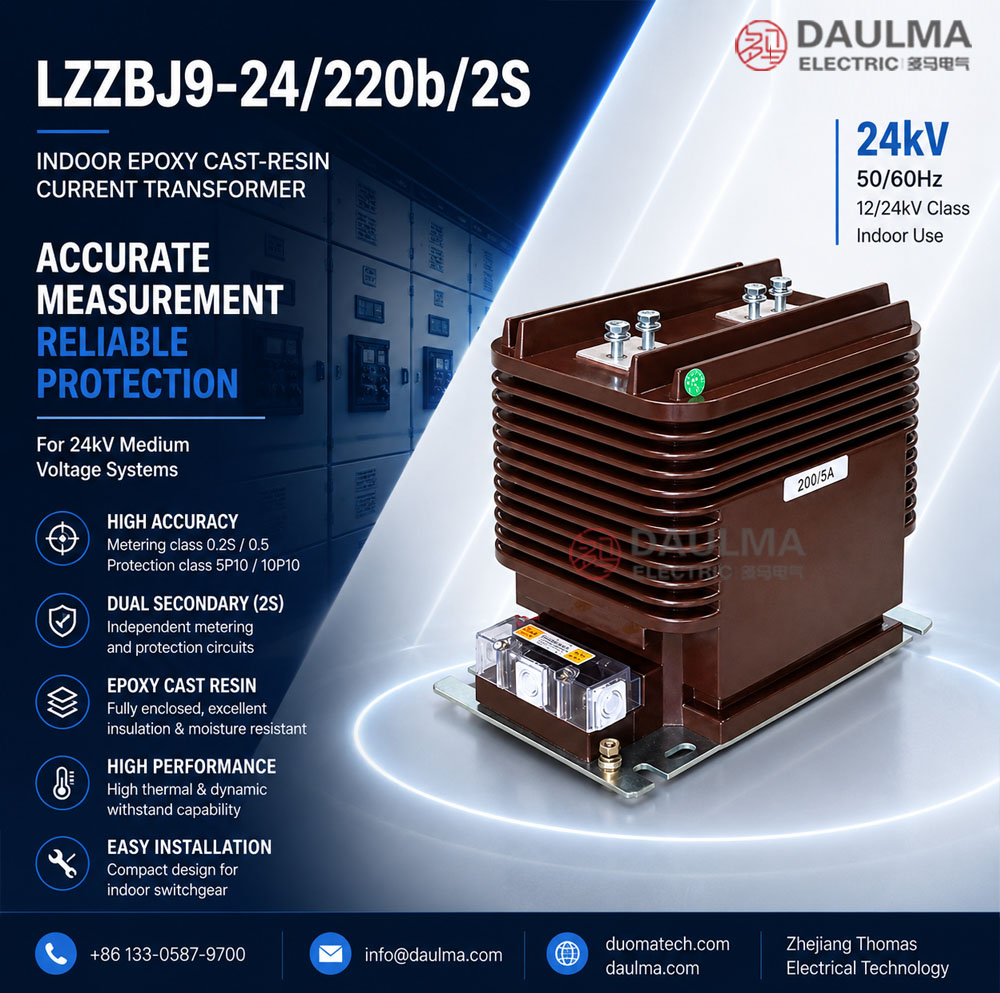

Die LZZBJ9-24/220b/2S stroomtransformator is ’n binnenshuise, enkelfase, epoksiehars gegote stroomtransformator ontwerp vir 20kV, 22kV en 24kV klas mediumspanningskisskakelaars. Dit word gebruik vir elektriese energiemeting, stroommeting, voedingslynmonitering en relaisbeskerming in binnenshuise wisselstroomkragstelsels met ’n nominale frekwensie van 50Hz of 60Hz.
Hierdie model behoort tot dieselfde 24kV-platform as die LZZBJ9-24/220b/4S-reeks, maar die produkposisionering moet verskil. Die 2S-weergawe is beter geposisioneer as ’n kompakte dubbel-sekondêre 24kV ST vir projekte wat een metering/metingssekondêre en een beskermingssekondêre vereis, sonder die kompleksiteit van ’n vier-sekondêre konfigurasie. Dit is geskik vir standaardvoedingspaneel, meteringpaneel en beskermingspaneel waar ’n eenvoudiger, skooner sekondêre bedradingskema verkies word.
Die transformator maak gebruik van ’n volledig ingeslote epoksiegegote liggaam met ’n geribde eksterne isolasiestruktuur. Die nominale isolasievlak is 24/65/125kV, wat dit geskik maak vir IEC-georiënteerde 24kV-toerustingdokumentasie. Die produk ondersteun 5A of 1A sekondêre stroom, met tipiese akkuraatheidkombinasies insluitend 0.2S/0.5, 0.2/0.5, 0.2S/5(10)P10 en 0.5(S)/5(10)P10, afhangende van projekvereistes.
Produk Vertoning
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksie Gegote Stroomtransformator |
| Model | LZZBJ9-24/220b/2S |
| Toepassing | Instrumenttransformator vir metering, meting en relaisbeskerming |
| Installasievoorwaarde | Binnenshuis |
| Fase | Enkelfase |
| Struktuur | Volledig ingeslote epoksiehars gegote struktuur met geribde isolasieliggaam |
| Spanningsklas | 20kV, 22kV en 24kV klas mediumspanningsisteme |
| Nominale isolasievlak | 24/65/125kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Sekondêre konfigurasie | 2S dubbel-sekondêre wikkelingsgroepe |
Produk Posisionering
Die LZZBJ9-24/220b/2S moet geposisioneer word as ’n 24kV binnenshuise dubbel-sekondêre gegote hars ST. Dit is nie ’n buitenshuise waterdigte ST nie, en dit moet nie beskryf word met buitenshuise IP67- of buitenshuise substasie-terminologie tensy ’n aparte buitenshuise ontwerp verskaf word nie. In vergelyking met die 4S-weergawe, fokus die 2S-weergawe meer op standaardvoedingslyn-toepassings waar die ingenieursvereiste duidelik is: een metering- of metingssekondêre plus een beskermingssekondêre.
| Posisioneringspunt | 2S Produk Betekenis | Verskil vanaf 4S Weergawe |
|---|---|---|
| Sekondêre ontwerp | Twee sekondêre wikkelingsgroepe | Skooner bedrading en eenvoudiger stroombaantoewysing as 4S |
| Toepassingsfokus | Standaard metering + beskerming voedingspaneel | 4S is meer geskik vir multi-relais of rugsteunbeskermingsisteme |
| Ingenieurskeuse | Gebalanseerde koste, bedradingeenvoudigheid en funksionele dekking | Minder kompleks as multi-sekondêre ST’s |
| Spanningsplatform | 24kV binnenshuise kisskakelaar | Dieselfde 24/65/125kV isolasieplatform as 4S |
| Webwerf posisionering | Dubbel-sekondêre 24kV binnenshuise ST | Vermijd herhalende woorde met die 4S bladsy |
Toepassings
- 20kV, 22kV en 24kV binnenshuise mediumspanningskisskakelaars
- Standaardvoedingspaneel wat een meteringkern en een beskermingskern benodig
- Nutsverspreidingsubstasies en industriële kragverspreidingstelsels
- Stroommeting en elektriese energiemetingskringe
- Relaisbeskermingskringe wat 5P10, 10P10 of 5(10)P-beskermingsklasse gebruik
- Mediumspanningspaneel waar vereenvoudigde sekondêre bedrading verkies word
- SCADA, voedingslynmonitering en beskermingsrelaissignaalkringe
Eienskappe
- Dubbel-sekondêre 2S-konfigurasie: Verskaf twee onafhanklike sekondêre uitsette vir metering/metings- en beskermingsfunksies.
- 24kV isolasieplatform: Nominale isolasievlak van 24/65/125kV vir 20kV, 22kV en 24kV klas kisskakelaars.
- Vereenvoudigde sekondêre bedrading: In vergelyking met 4S-ontwerpe, is die 2S-konfigurasie makliker om te bedraad, te inspekteer en te onderhou.
- Volledig ingeslote epoksie gietwerk: Harsversegelde liggaam verbeter diëlektriese sterkte, vogweerstand en meganiese stabiliteit.
- Geribde eksterne isolasie: Die geribde harsliggaam verhoog die eksterne isolasiepad en ondersteun betroubare binnenshuise MV-diens.
- Metering- en beskermingsakkuraatheid: Ondersteun meteringklasse soos 0.2S, 0.2, 0.5 en beskermingsklasse soos 5P10, 10P10 en 5(10)P20.
Bedryfsbeginsel
Die LZZBJ9-24/220b/2S stroomtransformator omskakel die primêre stroom van ’n 20kV / 22kV / 24kV-stroombaan na gestandaardiseerde 5A of 1A sekondêre stroomseine. Die primêre geleier, magnetiese kern en sekondêre wikkelings is geïsoleer binne die epoksiegegote liggaam. Die sekondêre uitsette word aan meters, beskermingsrelais en moniteringstelsels gekoppel deur die terminaalbus.
Vir die 2S-struktuur word die eerste sekondêre groep gewoonlik toegewys aan metering of meting, terwyl die tweede sekondêre groep toegewys word aan relaisbeskerming. Hierdie skeiding verbeter stroombaanduiding en help om te vermy dat een sekondêre uitset vir onversoenbare funksies gebruik word.
Model Aanduiding
Tegniese Data
| Item | Spesifikasie |
|---|---|
| Nominale spanningsklas | 20kV, 22kV en 24kV klas binnenshuise sisteme |
| Nominale isolasievlak | 24/65/125kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Nominale primêre stroom | 20A tot 3150A verwysingsreeks volgens katalogusdata |
| Sekondêre wikkelingsgroepe | 2S dubbel-sekondêre konfigurasie |
| Akkuraatheidklas kombinasies | 0.2S/0.5, 0.2/0.5, 0.2S/5(10)P10, 0.5(S)/5(10)P10, 0.2S/5(10)P10, 0.5(S)/5(10)P10 |
| Nominale uitset | 15VA / 15VA, 15VA / 20VA, of 20VA / 30VA afhangende van stroomverhouding en sekondêre funksie |
| Korttyd termiese stroom | 150 × I1n, 31.5kA, 45kA, 63kA of 100kA afhangende van stroomreeks |
| Nominale dinamiese stroom | 375 × I1n, 80kA, 110kA, 130kA of 160kA afhangende van stroomreeks |
| Omgewingstemperatuur | -5°C tot +40°C |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; projeks-spesifieke vereistes per ooreenkoms |
Keuringstabel
Die volgende tabel is herorganiseer uit die katalogusinligting vir webwerfvertoning. Lang tabelopskrifte en akkuraatheidklas-selle is in veelvuldige lyne verdeel om responsiewe uitleg te verbeter.
| Nominale Primêre Stroom (A) |
Akkuraatheidklas Kombinasie |
Nominale Uitset (VA) |
Nominale Korttyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|
| 20–200 | 0.2S / 0.5 0.2 / 0.5 0.2(S) / 5(10)P10 0.5(S) / 5(10)P10 |
15 / 15 15 / 20 |
150 × I1n | 375 × I1n |
| 300 | 15 / 15 15 / 20 |
31.5kA | 80kA | |
| 400–500 | 15 / 15 15 / 20 |
45kA | 110kA | |
| 600–800 | 15 / 15 15 / 20 |
63kA | 130kA | |
| 1000–3150 | 15 / 20 20 / 30 |
100kA | 160kA |
Nota: Hierdie tabel is vir voorlopige produkbladsykeuse. Finale stroomverhouding, akkuraatheidklas, nominale uitset, sekondêre groepering, korttyd termiese stroom en dinamiese stroom moet bevestig word volgens die naamplaat, goedgekeurde tekening en fabriekstoetsverslag.
Wikkelings & Terminaal Merking
Die LZZBJ9-24/220b/2S is ’n dubbel-sekondêre stroomtransformator. Primêre terminale is gemerk P1 en P2. Sekondêre terminale is in die terminaalbus gerangskik en moet geïdentifiseer word volgens die bestelde 2S-konfigurasie en bedradingdiagram.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteitsverwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik toegewys aan metering of meting. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik toegewys aan relaisbeskerming. |
| Aardingspunt | Beskermende aarding | Een punt van die sekondêre stroombaan moet geaard word volgens projekpraktyk. |
Diensvoorwaardes
- Installasieplek: binnenshuise mediumspanningskisskakelaar
- Nominale spanning: 20kV, 22kV en 24kV klas sisteme
- Nominale frekwensie: 50Hz of 60Hz
- Omgewingstemperatuur: maksimum +40°C, minimum -5°C, daaglikse gemiddelde nie hoër as +30°C nie
- Atmosferiese toestande: geen ernstige besoedeling, geleidende stof, korrosiewe gas of abnormale kondensasie nie
- Hoogte bo seevlak, humiditeit, besoedelingsvlak en seismiese vereistes moet bevestig word volgens projekspesifikasie.
Standaarde en Nakoming
Vir internasionale projekdokumentasie moet die LZZBJ9-24/220b/2S stroomtransformator gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. Vir Chinese standaarddokumentasie kan GB/T 20840.1 en GB/T 20840.2 gebruik word. Die verskafde katalogus verwys na GB20840.2-2014 en IEC61869-2:2012 as die produkstandaardbasis.
Installasie en Afmetings
Die ST moet binne binnenshuise 24kV-kisskakelaars geïnstalleer word met behulp van die goedgekeurde basismonteeringsgate. Voor kisskakelaarproduksie, bevestig primêre terminaaloriëntasie, busbar-aansluitpatroon, terminaalgrootte, sekondêre terminaalrigting, aardingsposisie, isolasiespeling en onderhoudsruimte. Vir hoë-stroomgraderings moet die primêre terminaal-uitleg nagegaan word teen die ooreenstemmende 1500A–3000A-tekening.
Afmetings
| Afmeting Item | Verwysingswaarde / Nota |
|---|---|
| Algehele lengte | Benaderd 353mm verwysing vanaf katalogustekening |
| Liggaamlengte | Benaderd 300mm verwysing |
| Algehele hoogte | Benaderd 274mm verwysing |
| Algehele breedte | Benaderd 220mm verwysing |
| Primêre terminaalrangskikking | Bo-primêre terminaal-uitleg; terminaalgatpatroon verskil volgens stroomreeks |
| Stroomreeks tekening | Afsonderlike terminaal-uitlegte vir 20–1250A en 1500–3000A reekse |
| Sekondêre terminaalbus | Onderkant terminaalbus vir 2S sekondêre bedradingsaksess |
Veiligheidsnotas
- Bevestig spanningsklas, isolasievlak, stroomverhouding, sekondêre stroom, akkuraatheidklas en nominale las voor produksie.
- Verifieer 2S sekondêre wikkelingstoewysing voor bedrading van meters, relais en moniteringtoestelle.
- Kontroleer primêre terminaalspasie, monteeringsgate, busbarspeling en sekondêre terminaaltoegang voor kisskakelaarvergadering.
- Die ST sekondêre stroombaan mag nie oopgemaak word terwyl primêre stroom vloei nie.
- Voor die ontkoppeling van meters of relais, kortsluit die sekondêre stroombaan met ’n goedgekeurde kortsluittoestel.
- Een punt van die sekondêre stroombaan moet betroubaar geaard wees volgens plaaslike elektriese veiligheidsregulasies.
- Installasie en inbedryfstelling moet uitgevoer word deur gekwalifiseerde mediumspannings-elektriese personeel.
Bestelinligting
- Produkmodel: LZZBJ9-24/220b/2S
- Spanningsklas: 20kV, 22kV of 24kV klas
- Nominale isolasievlak: 24/65/125kV
- Nominale primêre stroom en transformasieverhouding
- Nominale sekondêre stroom: 5A of 1A
- Akkuraatheidklas kombinasie vir die twee sekondêre wikkelings
- Nominale las vir elke sekondêre wikkeling
- Nominale korttyd termiese stroom en dinamiese stroom
- Primêre terminaaltekening vir die gekose stroomreeks
- Sekondêre terminaaldiagram, terminaalmerking, routynetoetsverslag, sertifikaat en etikettaal
