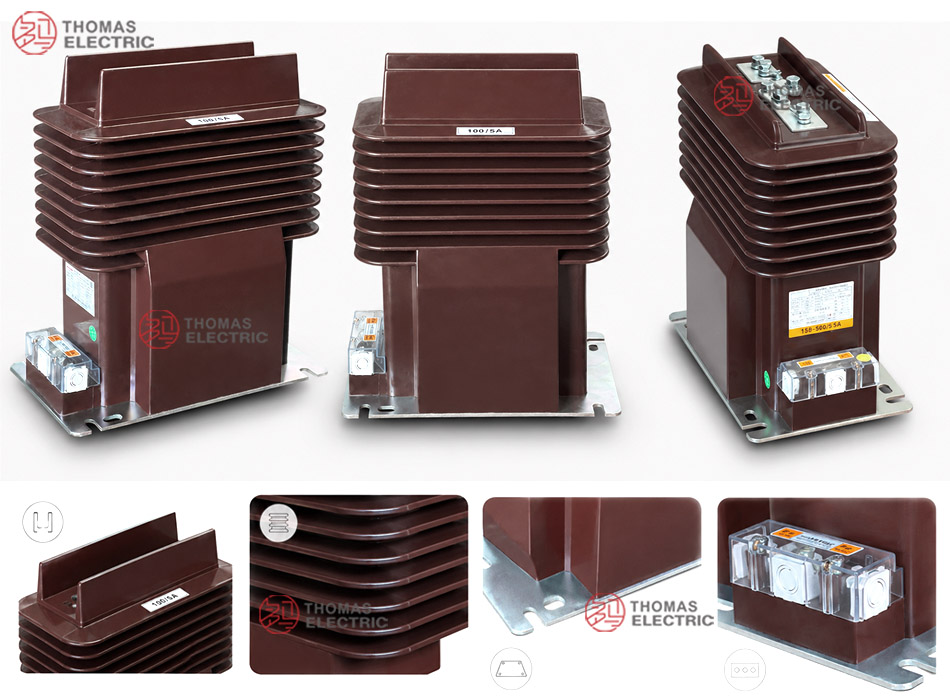

Produk Oorsig
Die LZZBJ9-35G/220 binnenshuise epoksiehars gegote stroomtransformator is ’n kompakte 35kV-klas pilartipe stroomtransformator ontwerp vir 35kV / 36kV / 40.5kV mediumspannings kragstelsels. Dit word gebruik vir stroommeting, energiemeting en relaisbeskerming in binnenshuise wisselstroomstelsels met ’n nominale frekwensie van 50Hz of 60Hz. Die produk maak gebruik van epoksiehars gegote isolasie, met die kern en sekondêre wikkelstelsel verseël binne die harsliggaam om stabiele diëlektriese eienskappe, vogweerstand en betroubare meganiese sterkte te bied vir toepassings in binnenshuise skakelaars.
Hierdie model moet anders geposisioneer word as die vorige LZZBJ9-36 / LZZBJ9-35/300F en LZZBJ9-35/270 platforms. Die LZZBJ9-35G/220 is ’n kompakte 220mm-breedte binnenshuise epoksie ST-platform, hoofsaaklik geskik vir skakelaarvoeding met medium stroomwaardes, beperkte installasiebreedte en standaard meting/beskerming kombinasies. Die katalogus tekening toon ’n 220mm sybreedte liggaam, kompakte basis, en twee bedrading/terminaal uitlegte vir I1n: 5-600A, insluitend reeks en parallelle verhouding verbinding voorbeelde soos 100/5A en 200/5A. Dit maak die model geskik vir projekte wat ’n kompakte 35kV ST met buigsame verhouding konfigurasie benodig eerder as ’n groot 3150A voederplatform.
Produk Tipe
| Item | Spesifikasie |
|---|---|
| Produk naam | Binnenshuise Epoksiehars Gegote Stroomtransformator |
| Model | LZZBJ9-35G/220 |
| Installasie toestand | Binnenshuis |
| Struktuur | Volledig ingeslote pilartipe epoksiehars gegote struktuur |
| Struktuur platform | 220mm kompakte skakelaar ST platform |
| Toepassing | Stroommeting, energiemeting en relaisbeskerming |
| Stelsel spanning klas | 35kV / 36kV / 40.5kV |
| Nominale isolasie vlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Verwysings primêre stroom reeks | 50A tot 1000A volgens katalogus tabel; dimensionele tekening toon 5A tot 600A terminaal uitleg verwysing |
| Tipes installasie | 35kV binnenshuise skakelaars, kompakte voederkabinet, metingkabinet en relaisbeskerming paneel |

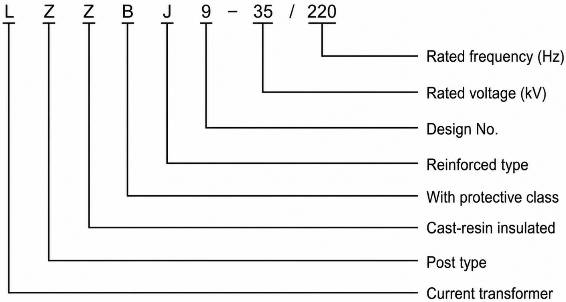

Model Verduideliking
- L: Stroomtransformator.
- Z: Pilartipe / ondersteuningstipe struktuur.
- Z: Epoksiehars gegote isolasie.
- B: Stroomtransformator reeks met meting en beskerming wikkel opsies.
- J: Versterkte / beskerming-vermoë ontwerp verwysing.
- 9: Ontwerp volgorde / produk platform kode.
- 35G: 35kV-klas kompakte ontwerp weergawe, geskik vir 35kV / 36kV / 40.5kV binnenshuise stelsels.
- 220: 220mm-klas kompakte liggaam breedte / strukturele platform.
Toepassings
- 35kV, 36kV en 40.5kV binnenshuise mediumspannings wisselstroom stelsels
- Kompakte luggeïsoleerde skakelaars en binnenshuise distribusiekaste
- Voeder stroommeting en energiemeting stroombane
- Relaisbeskerming vir transformator voeders, uitgaande voeders en bus-seksie stroombane
- Medium-stroom skakelaarpanele waar ’n kompakte 220mm-breedte ST liggaam verkies word
- Projekte wat gekombineerde meting en beskerming uitset van een ST benodig
- Toepassings wat verhouding konfigurasie deur reeks/parallelle primêre verbinding ontwerp benodig
- Binnenshuise substasies, industriële krag kamers en nutsdistribusie stelsels
Eienskappe
- Kompakte 220mm platform: Ontwerp vir skakelaaruitlegte waar ruimte beperk is maar 40.5kV isolasie koördinasie steeds vereis word.
- 35kV / 36kV internasionale spanning posisionering: Geskik vir internasionale 36kV toerusting dokumentasie met nominale isolasie vlak 40.5/95/185kV.
- Volledig ingeslote epoksiehars gietwerk: Die aktiewe dele is verseël binne die harsliggaam om diëlektriese stabiliteit en vogweerstand te verbeter.
- Metings- en beskerming in een eenheid: Akkuraatheid kombinasies ondersteun meting en relaisbeskerming funksies in dieselfde ST platform.
- Buigsame uitset keuse: Nominale uitsette soos 20VA, 30VA en 30-50VA is beskikbaar afhangende van akkuraatheid klas en wikkel konfigurasie.
- Reeks / parallelle verhouding verbinding verwysing: Die tekening sluit verhouding verbinding voorbeelde soos 100/5A en 200/5A in vir projek-spesifieke bedrading ontwerp.
- Matige kortsluit weerstand: Nominale dinamiese stroom waardes tot 100kA word in die katalogus tabel getoon vir die hoër stroom reekse.
- Toeganklike sekondêre terminaal area: Die onderste terminaal afdeling ondersteun bedrading, toetsing en inspeksie binne die kabinet.

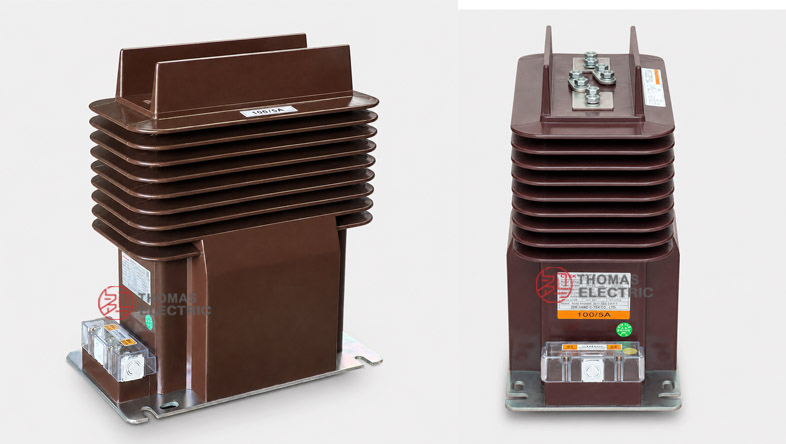

Struktuur Oorsig
Die LZZBJ9-35G/220 maak gebruik van ’n kompakte volledig ingeslote epoksiehars gegote struktuur. Die boonste terminaal area verskaf die primêre verbinding koppelvlak, terwyl die onderste afdeling die sekondêre terminaal blok en monteerbasis insluit. Die 220mm sybreedte struktuur is geskik vir kaste waar groter 270mm of 300F-klas stroomtransformators onnodig of moeilik pas.
Die verskafde dimensionele tekening toon twee verbinding rangskikkings vir I1n: 5-600A. Een uitleg is ’n standaard terminaal rangskikking, en die ander sluit reeks en parallelle verbinding voorbeelde vir verhouding konfigurasie in. Dit gee die model ’n meer buigsame posisionering vir medium-stroom skakelaarprojekte waar dieselfde fisiese platform verskillende primêre stroom konfigurasies kan ondersteun.
Werkings Beginsel
Die stroomtransformator omskakel die primêre stroom in ’n 35kV / 36kV / 40.5kV stroombaan na ’n gestandaardiseerde sekondêre stroom, gewoonlik 5A of 1A. Die sekondêre uitset word verbind aan energiemeters, amperemeters, beskermingsrelais of kragmonitering toestelle. Dit stel veilige meting en beskermingsbeheer in staat terwyl die sekondêre stroombaan geïsoleer bly van die hoëspanning primêre stelsel.
Vir meting wikkelings, moet die ST die vereiste verhouding akkuraatheid en faseverskuiwing handhaaf onder die gespesifiseerde las. Vir beskerming wikkelings, moet die ST betroubare sekondêre uitset lewer onder fout-stroom toestande. Stroomverhouding, akkuraatheid klas, nominale uitset, korttyd termiese stroom en dinamiese stroom moet dus gekies word volgens kabinet ontwerp, meter/relais las en die kortsluit vlak van die kragstelsel.
Tegniese Data
| Parameter | Spesifikasie |
|---|---|
| Model | LZZBJ9-35G/220 |
| Produk tipe | Binnenshuise epoksiehars gegote stroomtransformator |
| Stelsel spanning klas | 35kV / 36kV / 40.5kV |
| Nominale isolasie vlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Verwysings primêre stroom reeks | 50A tot 1000A volgens katalogus tabel; 5A tot 600A terminaal uitleg verwysing getoon in tekening |
| Akkuraatheid klasse | 0.2S, 0.5, 10P10, 10P15, 10P20 en verwante kombinasies |
| Nominale uitset | 20VA, 30VA, 30-50VA en projek-spesifieke kombinasies volgens akkuraatheid klas |
| Nominale korttyd termiese stroom | 8.2kA tot 40kA verwysings reeks volgens katalogus tabel |
| Nominale dinamiese stroom | 20kA tot 100kA verwysings reeks volgens katalogus tabel |
| Omgewingstemperatuur | -5°C tot +40°C |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgood GB20840.2-2014 verwysing per ooreenkoms |
Keuse Tabel
| Nominale Primêre Stroom (A) |
Akkuraatheid Klas Kombinasie |
Nominale Uitset (VA) |
Nominale Korttyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|
| 50 | 0.2S / 0.5 0.2S / 10P10 0.5 / 10P10 0.2S / 10P15 0.5 / 10P15 0.2S / 10P20 0.5 / 10P20 |
20 30 30-50 |
8.2kA | 20kA |
| 75 | 12kA | 30kA | ||
| 100 | 16kA | 40kA | ||
| 150 | 20kA | 50kA | ||
| 200 | 20kA | 50kA | ||
| 300 | 20kA | 50kA | ||
| 400 | ||||
| 500 | ||||
| 600 / 750 / 800 | 31.5kA | 80kA | ||
| 1000 | 40kA | 100kA |
Nota: Nominale uitset en relatiewe akkuraatheid klas mag slegs een gekose kombinasie gebruik. Indien vereiste parameters die bogenoemde verwysings reeks oorskry, kan dit bevestig word deur tegniese ooreenkoms tussen vervaardiger en koper.
Bedryfstoestande
- Installasie: Binnenshuise installasie vir 35kV / 36kV / 40.5kV skakelaars en distribusiestelsels.
- Nominale frekwensie: 50Hz of 60Hz.
- Omgewingstemperatuur: -5°C tot +40°C.
- Plek toestand: Geen ernstige vibrasie, skok of meganiese impak by die installasie plek nie.
- Lug gehalte: Omgewingslug mag nie ernstig vervuil wees deur stof, rook, korrosiewe gasse, damp of sout nie.
- Vogtigheid: Binnenshuise diens sonder ernstige kondensasie; spesiale vereistes moet bevestig word deur projek ooreenkoms.
- Onderhoud: Hou die epoksiehars oppervlak skoon en droog om isolasie prestasie te handhaaf.
- Installasie kontrole: Bevestig terminaal uitleg, reeks/parallelle bedrading en verhouding merking voor aktivering.

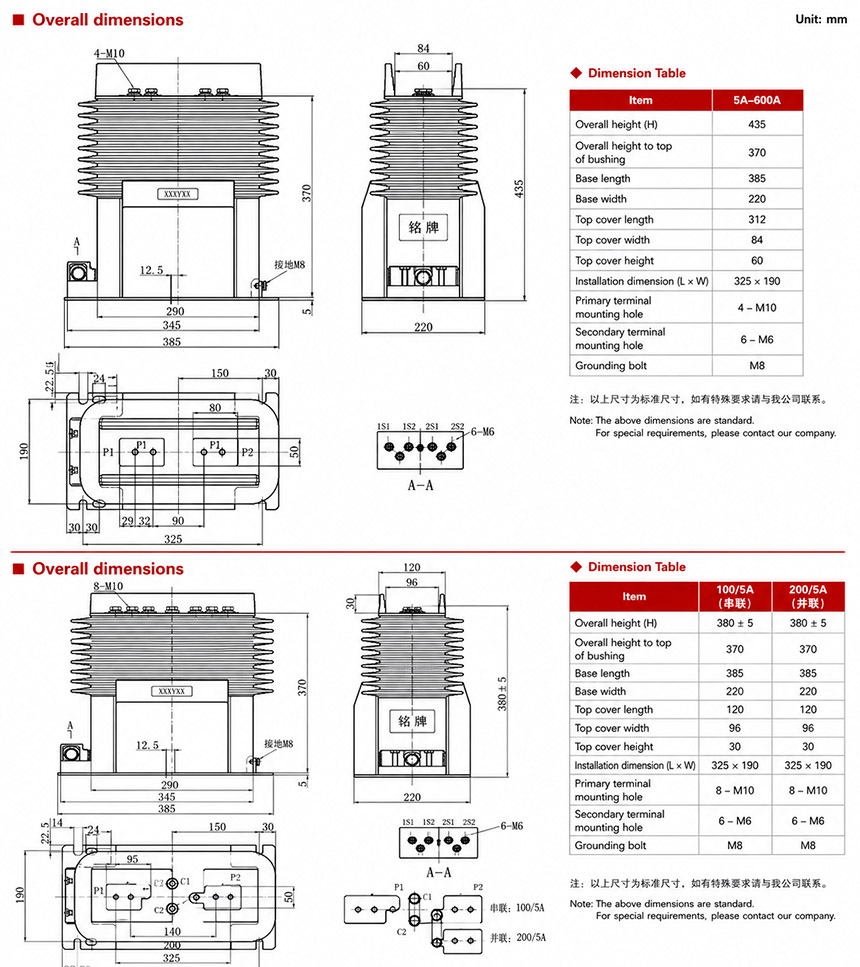

Installasie en Afmetings
Die LZZBJ9-35G/220 is ontwerp vir binnenshuise skakelaarinstallasie. Die verskafde tekening toon ’n kompakte 220mm sybreedte liggaam met ’n onderste terminaal area en verskillende bedradingsdiagramme vir die gekose stroomverhouding. Verwysings afmetings sluit ’n liggaam hoogte van ongeveer 370mm, ’n algehele syhoogte van ongeveer 445mm, ’n basis lengte van ongeveer 385mm, en ’n sybreedte van ongeveer 220mm in. Finale afmetings moet die goedgekeurde projek tekening volg.
| Installasie Item | Aanbevole Kontrole Punt |
|---|---|
| Skakelaar ruimte | Bevestig algehele hoogte, basis lengte, sybreedte en terminaal toegang ruimte. |
| Primêre terminaal uitleg | Kontroleer die gekose stroomverhouding en bevestig of standaard, reeks of parallelle verbinding benodig word. |
| Primêre polariteit | Bevestig P1 / P2 rigting en geleier verbinding voor installasie. |
| Sekondêre terminaal area | Reserveer bedrading, toetsing en inspeksie toegang vir sekondêre stroombane. |
| Monteer basis | Bevestig vasmaak gat rangskikking, basis ondersteuning en grondposisie. |
| Elektriese klaring | Bevestig fase-na-grond en fase-na-fase klaring vir 40.5kV toerusting klas. |
| Tekening bevestiging | Gebruik die goedgekeurde buite-lyn tekening en bedradingsdiagram vir finale produksie. |
Wikkelings & Terminaal Merking
Die primêre terminale word geïdentifiseer as P1 en P2. Sommige konfigurasies mag intermediêre primêre verbinding punte soos C1 en C2 insluit vir reeks of parallelle verhouding bedrading. Sekondêre terminale word gerangskik volgens die aantal meting en beskerming wikkelings.
| Terminaal | Funksie | Toepassing Nota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroom rigting en polariteit verwysing. |
| C1 / C2 | Primêre verhouding verbinding punte | Gebruik vir reeks of parallelle primêre verbinding waar van toepassing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik toegewys aan meting of meting stroombaan. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik toegewys aan relaisbeskerming stroombaan. |
| Addisionele S terminale | Ekstra meting of beskerming uitsette | Gebruik vir multi-kern konfigurasies volgens projek vereistes. |
| Aarding punt | Sekondêre stroombaan aarding verwysing | Een punt van die sekondêre stroombaan moet geaard word volgens projek praktyk. |
Reeks en Parallelle Verhouding Verbinding
Die katalogus tekening verskaf voorbeelde vir verskillende primêre verhouding bedrading. Vir ’n laer stroomverhouding, kan ’n reeks verbinding gebruik word. Vir ’n hoër stroomverhouding, kan ’n parallelle verbinding gebruik word. Die finale verbinding metode moet die goedgekeurde bedradingsdiagram en naamplaat merking volg.
| Verbinding Modus | Verwysings Verhouding | Toepassing Nota |
|---|---|---|
| Reeks verbinding | 100/5A verwysing | Gebruik wanneer ’n laer primêre stroomverhouding benodig word. |
| Parallelle verbinding | 200/5A verwysing | Gebruik wanneer ’n hoër primêre stroomverhouding benodig word. |
| Finale verhouding | Volgens naamplaat | Verander nie verhouding bedrading sonder om die bedradingsdiagram en projek instelling te kontroleer nie. |
Standaarde en Nakoming
Vir internasionale produk bladsye, moet die LZZBJ9-35G/220 gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. GB-gebaseerde dokumentasie kan verwys na GB/T 20840.1 en GB/T 20840.2. Erfgoed katalogus verwysings soos GB20840.2-2014 mag behou word vir tender versoenbaarheid, maar moderne tegniese bladsye moet IEC 61869 en GB/T 20840 reeks gebruik as die verkose standaard taal.
GVV’s
FAQs
Q1: Wat is die toepassings en spanningreeks van die LZZBJ9-35G/220 stroomtransformator?
Die LZZBJ9-35G/220 is ontwerp vir 35kV, 36kV en 40.5kV mediumspanning binnenshuise kragstelsels met 50Hz of 60Hz frekwensie. Dit word hoofsaaklik gebruik vir stroommeting, energiemeting en relaisbeskerming in binnenshuise wisselstroomstelsels. Die transformator bied ‘n nominale isolasievlak van 40.5/95/185kV en is ideaal vir toepassings waar kompakte afmetings en betroubare diëlektriese eienskappe in binnenshuise skakelaars vereis word.
Q2: Hoe verskil die LZZBJ9-35G/220 van ander 35kV stroomtransformator modelle?
Die LZZBJ9-35G/220 is ‘n kompakte 220mm-breedte ST-platform, wat dit onderskei van groter modelle soos die LZZBJ9-36 of LZZBJ9-35/300F. Dit is spesifiek geposisioneer vir skakelaarvoeding met medium stroomwaardes (5A tot 600A primêr) en beperkte installasiebreedte. Dit bied buigsame verhoudingkonfigurasies, soos reeks- en parallelle verbindings (bv. 100/5A of 200/5A), en is ideaal vir projekte wat ‘n kompakte 35kV transformator benodig in plaas van ‘n groot 3150A voederplatform.
Q3: Kan die LZZBJ9-35G/220 stroomtransformator buite geïnstalleer word?
Nee, die LZZBJ9-35G/220 is spesifiek ontwerp vir binnenshuise installasie. Die struktuur bestaan uit ‘n volledig ingeslote pilartipe epoksiehars gegote liggaam wat die kern en sekondêre wikkelstelsel seël. Hierdie ontwerp bied uitstekende vogweerstand en meganiese sterkte, maar is geoptimaliseer vir binnenshuise skakelaars en kompakte voederkabinette. Vir buitelugtoepassings word ander spesifieke modelle aanbeveel. Kontak asseblief die vervaardiger vir buitelug-alternatiewe.
Q4: Watter primêre en sekondêre stroomwaardes ondersteun hierdie transformator?
Die LZZBJ9-35G/220 ondersteun ‘n verwysings primêre stroomreeks van 50A tot 1000A volgens die katalogustabel, met terminaaluitleg-verwysings wat 5A tot 600A toon. Die nominale sekondêre stroom is standaard 5A of 1A. Dit maak voorsiening vir buigsame verhoudingkonfigurasies deur reeks- en parallelle verbindings, wat dit geskik maak vir ‘n wye verskeidenheid mediumstroom-metoepassings in 35kV binnenshuise skakelaars.
Q5: Waarom word epoksiehars-gegot isolasie vir hierdie model gebruik?
Epoksiehars-gegot isolasie word gebruik om die kern en sekondêre wikkelstelsel volledig binne die harsliggaam te seël. Dit verseker stabiele diëlektriese eienskappe, uitstekende vogweerstand en betroubare meganiese sterkte. Hierdie volledig ingeslote pilartipe struktuur elimineer die behoefte aan gereelde isolasie-onderhoud in binnenshuise omgewings, wat die lewensduur verleng en die betroubaarheid van relaisbeskerming en meting in 35kV-stelsels maksimeer.
Q6: Is hierdie model geskik vir hoë-stroom 3150A voederplatforms?
Nee, die LZZBJ9-35G/220 is nie geskik vir hoë-stroom 3150A voederplatforms nie. Dit is ‘n kompakte 220mm-breedte platform wat hoofsaaklik geskik is vir skakelaarvoeding met medium stroomwaardes en beperkte installasiebreedte. Dit is geoptimaliseer vir standaard meting- en beskermingskombinasies met primêre strome tot 600A (volgens terminaaluitleg). Vir hoër stroomtoepassings moet u ‘n ander platformmodel oorweeg of die vervaardiger kontak vir spesifieke seleksie.
Q7: Wanneer moet ek die LZZBJ9-35G/220 bo die LZZBJ9-35/270 kies?
U moet die LZZBJ9-35G/220 kies wanneer u projek ‘n kompakte 220mm-breedte installasie vereis en u werk met medium stroomwaardes (5A tot 600A). In teenstelling met die LZZBJ9-35/270 of LZZBJ9-35/300F, bied die 35G/220-model ‘n kleiner basis en spesifieke terminaaluitlegte vir buigsame verhoudings soos 100/5A en 200/5A. Dit is die ideale keuse vir 35kV binnenshuise skakelaars met beperkte spasie.
