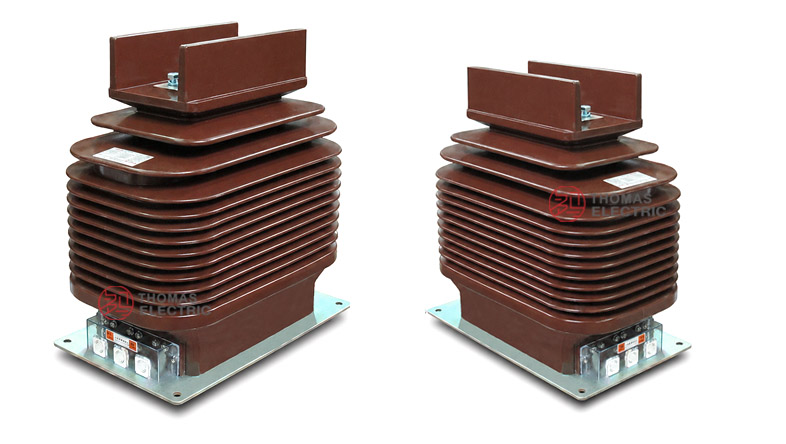

Produk Oorsig
Die LZZBJ9-36 / LZZBJ9-35/300F binnenshuise epoksiehars gegote stroomtransformator is ’n volledig ingeslote pilartipe stroomtransformator ontwerp vir 35kV / 36kV / 40.5kV mediumspannings kragstelsels. Dit word gebruik vir stroommeting, energiemeting en relaaisbeskerming in binnenshuise wisselstroomstelsels met ’n nominale frekwensie van 50Hz of 60Hz. Die produk maak gebruik van epoksiehars gegote isolasie, met die primêre wikkeling, sekondêre wikkelings en magnetiese kern verseël binne-in die harsliggaam om stabiele isolasieprestasie, vogweerstand en meganiese sterkte vir skakelaarinstallasies te bied.
Hierdie model moet anders as die vorige LZZBJ9-35/270 geposisioneer word. Die LZZBJ9-35/300F-struktuur is ’n wyer 300F-klas hoë-stroom binnenshuise ST-platform, terwyl LZZBJ9-36 die internasionale spanningklasbenaming is wat geskik is vir 36kV-toerustingstelsels. Die katalogustekening toon ’n wye 300mm-klas systruktuur, ’n kompakte boonste primêre terminaalopstelling en twee verskillende primêre terminaalopstellings vir 10-1000A en 1200-3150A. Dit maak die produk geskik vir 35kV / 36kV-skakelaarsvoeders wat groot stroomverhoudings, multi-kern meting/beskermingswikkelings en hoë kortsluit weerstandskapasiteit vereis.
Produktipe
| Item | Spesifikasie |
|---|---|
| Produknaam | Binnenshuise Epoksiehars Gegote Stroomtransformator |
| Modelle | LZZBJ9-36 / LZZBJ9-35/300F |
| Katalogus verwysing | LZZBJ9-35/300F/5, AW36/300F/5 verwysing |
| Installasie toestand | Binnenshuis |
| Struktuur | Volledig ingeslote pilartipe epoksiehars gegote struktuur |
| Struktuur platform | 300F-klas hoë-stroom skakelaartoerusting ST platform |
| Toepassing | Stroommeting, energiemeting en relaaisbeskerming |
| Stelsel spanningklas | 35kV / 36kV / 40.5kV |
| Nominale isolasievlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Primêre stroom reeks | 20A tot 3150A verwysingsreeks volgens katalogusdata |
| Tipes installasie | 36kV luggeïsoleerde skakelaartoerusting, hoë-stroom invoer/uitvoer paneel, meting en beskerming paneel |

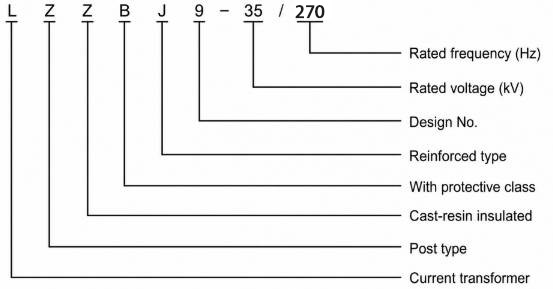

Model Verduideliking
- L: Stroomtransformator.
- Z: Pilartipe / ondersteuningstipe struktuur.
- Z: Epoksiehars gegote isolasie.
- B: Stroomtransformatorreeks met meting en beskermingswikkeling opsies.
- J: Versterkte / beskermingsvaardige ontwerp verwysing.
- 9: Ontwerpvolgorde / produkplatform kode.
- 36: Internasionale 36kV-toerustingklas, ooreenstemmend met 40.5kV hoogste stelselspanning.
- 300F: 300F strukturele platform, geskik vir wyer liggaamopstelling en hoë-stroom terminaalverbinding.
Toepassings
- 35kV, 36kV en 40.5kV binnenshuise mediumspannings wisselstroomstelsels
- 36kV luggeïsoleerde skakelaartoerusting en binnenshuise distribusiekaste
- Hoë-stroom invoer en uitvoer voederkaste
- Energiemeting, stroommeting en kragmonitorpaneel
- Relaaisbeskerming vir transformators, voeders en bus-seksie stroombane
- Industriële substasies, nutsmaatskappy substasies en distribusieruimtes
- Projekte wat primêre stroomgraderings tot 3150A vereis
- Skakelaartoepassings wat multi-kern sekondêre wikkelings en hoë kortsluit weerstandskapasiteit vereis
Eienskappe
- 300F-klas hoë-stroom platform: Ontwerp vir groter skakelaaropstellings en hoë-stroom voeder toepassings.
- Internasionale 36kV posisionering: LZZBJ9-36 benaming is geskik vir 36kV-toerusting dokumentasie, met 40.5/95/185kV isolasievlak.
- Wye stroomdekking: Katalogusdata dek tipiese primêre stroomreekse van 20A tot 3150A.
- Volledig ingeslote epoksiehars isolasie: Die wikkeling en kernsamestelling is verseël binne-in die harsliggaam vir stabiele isolasie en vogweerstand.
- Afsonderlike terminaalstrukture: Verskillende primêre terminaalopstellings word gebruik vir 10-1000A en 1200-3150A stroomreekse.
- Multi-kern meting en beskerming: Ondersteun 0.2S / 0.5 meting kerne saam met 5P of 10P beskermingskerne.
- Hoë kortsluit weerstand: Nominale korttyd termiese stroom kan 100kA bereik en nominale dinamiese stroom kan 250kA bereik in hoër stroomreekse.
- Skakelaarvriendelike terminaalboks: Die onderste terminaalgedeelte bied duidelike toegang vir sekondêre bedrading, toetsing en inspeksie.

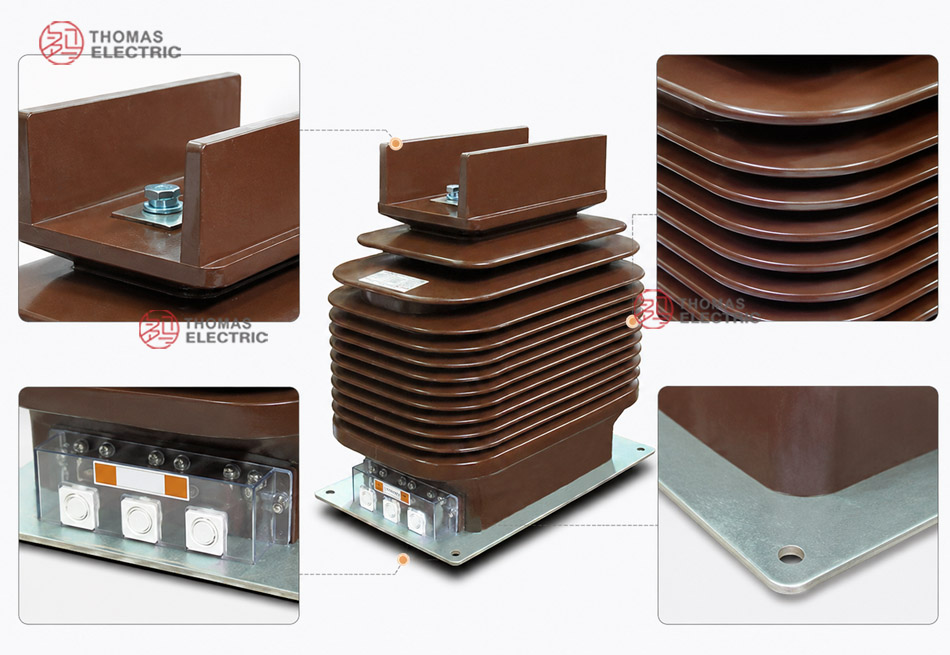

Struktuur Oorsig
Die LZZBJ9-36 / LZZBJ9-35/300F maak gebruik van ’n volledig ingeslote epoksiehars gegote liggaam met ’n wye geribde isolasie struktuur. Die boonste gedeelte vorm die primêre geleierverbindingsarea, terwyl die onderste basis die sekondêre terminaalgedeelte en monteerstruktuur integreer. In vergelyking met kleiner binnenshuise ST-liggame, bied die 300F-platform ’n wyer systruktuur en sterker kabinetondersteuning vir hoër-stroom voederstroombane.
Die katalogustekening toon twee primêre terminaalstrukture. Vir 10-1000A word ’n kleiner terminaalopstelling gebruik. Vir 1200-3150A word ’n wyer en sterker terminaalopstelling verskaf vir groter geleiers. Hierdie struktuur help dat dieselfde ST-platform beide medium-stroom en hoë-stroom skakelaarvoeders kan dek terwyl die vereiste 40.5kV-klas isolasiekoördinasie gehandhaaf word.
Bedryfsbeginsel
Die stroomtransformator omskep die primêre stroom in ’n 35kV / 36kV / 40.5kV stroombaan na ’n gestandaardiseerde sekondêre stroom, gewoonlik 5A of 1A. Die sekondêre uitset word verbind aan meters, beskermingsrelais, monitorapparate of kragbestuurstelsels. Dit laat toe dat stroommeting en beskermingsbeheer veilig uitgevoer kan word terwyl die sekondêre stroombaan van die hoëspannings primêre stelsel geïsoleer word.
Vir metingkerne moet die ST verhoudingsfout en fasedisplasering binne die gekose akkuraatheidsklas en nominale las handhaaf. Vir beskermingskerne moet die ST betroubare sekondêre uitset lewer tydens foutstroomtoestande. Stroomverhouding, nominale uitset, akkuraatheidsklas, korttyd termiese stroom en dinamiese stroom moet dus saam gekies word volgens die stelsellading, relaisinstellings en skakelaartoerusting foutvlak.
Tegniese Data
| Parameter | Spesifikasie |
|---|---|
| Modelle | LZZBJ9-36 / LZZBJ9-35/300F |
| Katalogus verwysing | LZZBJ9-35/300F/5, AW36/300F/5 verwysing |
| Produktipe | Binnenshuise epoksiehars gegote stroomtransformator |
| Stelsel spanningklas | 35kV / 36kV / 40.5kV |
| Nominale isolasievlak | 40.5/95/185kV |
| Nominale frekwensie | 50Hz of 60Hz |
| Nominale sekondêre stroom | 5A of 1A |
| Primêre stroom reeks | 20A tot 3150A verwysingsreeks |
| Akkuraatheid kombinasies | 0.2S/0.5/5P10/5P10, 0.2S/0.5/5P15/5P15, 0.2S/0.5/5P20/5P20, 0.2S/0.5/5P30/5P30, 0.2S/0.5/5P40/5P40 en verwante kombinasies |
| Nominale uitset | 30/30/100/100VA, 30/30/80/80VA, 30/30/60/60VA, 30/30/40/40VA, 30/30/30/30VA en projek-spesifieke kombinasies |
| Nominale korttyd termiese stroom | 150 x I1n, 200 x I1n, 31.5kA, 45kA, 63kA, 80kA of 100kA volgens stroomreeks |
| Nominale dinamiese stroom | 375 x I1n, 500 x I1n, 100kA, 112.5kA, 160kA, 200kA of 250kA volgens stroomreeks |
| Omgewingstemperatuur | -25°C tot +40°C |
| Toepaslike standaarde | IEC 61869-1, IEC 61869-2, GB/T 20840.1, GB/T 20840.2; erfgood GB20840.1-2010 verwysing op ooreenkoms |
Seleksietabel
| Nominale Primêre Stroom (A) |
Akkuraatheid Klas Kombinasie |
Nominale Uitset (VA) |
Nominale Kort-Tyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|
| 20-40 | 0.2S / 0.5 / 5P10 / 5P10 0.2S / 0.5 / 5P15 / 5P15 0.2S / 0.5 / 5P20 / 5P20 0.2S / 0.5 / 5P30 / 5P30 0.2S / 0.5 / 5P40 / 5P40 |
30/30/100/100 | 150 x I1n | 375 x I1n |
| 50-100 | 30/30/100/100 | 200 x I1n | 500 x I1n | |
| 150-250 | 30/30/80/80 | 31.5kA | 100kA | |
| 300-400 | 30/30/60/60 | 45kA | 112.5kA | |
| 500-600 | 30/30/40/40 | 63kA | 160kA | |
| 750-800 | 30/30/30/30 | 80kA | 200kA | |
| 1000-3150 | Projek-spesifieke uitset | 100kA | 250kA |
Alternatiewe Uitsetkonfigurasie
| Nominale Primêre Stroom (A) |
Akkuraatheid Klas Kombinasie |
Nominale Uitset (VA) |
Nominale Kort-Tyd Termiese Stroom |
Nominale Dinamiese Stroom |
|---|---|---|---|---|
| 20-40 | 0.2S / 0.5 / 5P10 / 10P10 / 5P10 / 10P10 0.2S / 0.5 / 5P15 / 10P15 / 5P15 / 10P15 0.2S / 0.5 / 5P20 / 10P20 / 5P20 / 10P20 0.2S / 0.5 / 5P30 / 10P30 / 5P30 / 10P30 0.2S / 0.5 / 5P40 / 10P40 / 5P40 / 10P40 |
30/30/80/80/80 | 150 x I1n | 375 x I1n |
| 50-100 | 30/30/80/80/80 | 200 x I1n | 500 x I1n | |
| 150-250 | 30/30/50/50/50 | 31.5kA | 100kA | |
| 300-400 | 30/30/40/40/40 | 45kA | 112.5kA | |
| 500-600 | 30/30/20/20/20 | 63kA | 160kA | |
| 750-800 | 30/30/15/15/15 | 80kA | 200kA | |
| 1000-3150 | Projek-spesifieke uitset | 100kA | 250kA |
Nota: Indien vereiste parameters die bogenoemde verwysingsreeks oorskry, kan dit bevestig word deur tegniese ooreenkoms tussen vervaardiger en koper.
Bedryfstoeëstande
- Installasie: Binnenshuise installasie vir 35kV / 36kV / 40.5kV skakelaartoerusting en distribusiestelsels.
- Nominale frekwensie: 50Hz of 60Hz.
- Omgewingstemperatuur: -25°C tot +40°C.
- Plektoestand: Geen ernstige vibrasie, skok of meganiese impak by die installasieterrein nie.
- Luggehalte: Omgewingslug mag nie ernstig vervuil wees deur stof, rook, korrosiewe gasse, damp of sout nie.
- Vogtigheid: Binnenshuise diens sonder ernstige kondensasie; spesiale vereistes moet bevestig word deur projek ooreenkoms.
- Onderhoud: Hou die epoksiehars oppervlak skoon en droog om isolasieprestasie te handhaaf.
- Installasie kontrole: Bevestig die korrekte terminaalopstelling volgens die gekose primêre stroomreeks.

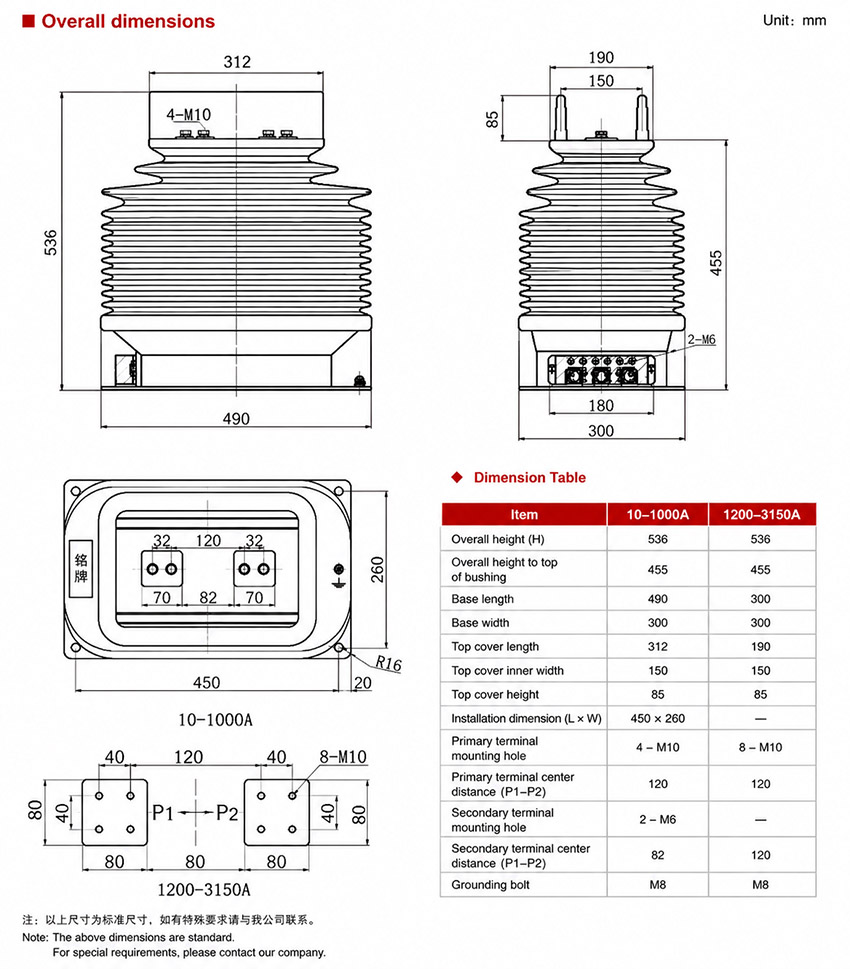

Installasie en Afmetings
Die LZZBJ9-36 / LZZBJ9-35/300F word gemonteer binne-in 36kV-klas luggeïsoleerde skakelaartoerusting of binnenshuise distribusiekaste. Die verskafde tekening toon ’n 300mm-klas sywydte en ’n hoë-stroom terminaalstruktuur. Verwysingsafmetings sluit in ’n totale hoogte van ongeveer 536mm, ’n liggaam/basis lengte van ongeveer 490mm, ’n sywydte van ongeveer 300mm, en ’n boonste terminaalwydte van ongeveer 190mm. Finale afmetings moet die goedgekeurde projektekening volg.
| Installasie Item | Aanbevole Kontrolepunt |
|---|---|
| Skakelaarruimte | Bevestig totale hoogte, basis lengte, sywydte en terminaal toegangsruimte. |
| Stroomreeks opstelling | Gebruik die korrekte terminaalstruktuur vir 10-1000A of 1200-3150A reekse. |
| Primêre terminale | Kontroleer P1 / P2 rigting, geleierverbindingsmetode en isolasie klaring. |
| Sekondêre terminaal area | Reserveer bedradings-, toets- en inspeksietoegang vir sekondêre stroombane. |
| Monteerbasis | Bevestig vashegtingsgatopstelling, basis ondersteuning en aarding posisie. |
| Elektriese klaring | Bevestig fase-na-grond en fase-na-fase klaring vir 40.5kV toerustingklas. |
| Tekening bevestiging | Gebruik die goedgekeurde buitelyn tekening en bedradingsdiagram vir finale produksie. |
Wikkelings & Terminaal Merking
Die primêre terminale word geïdentifiseer as P1 en P2. Sekondêre terminale word gerangskik volgens die aantal meting en beskermingswikkelings. Multi-kern konfigurasies mag onafhanklike meting, monitering en relaaisbeskermingsuitsette insluit.
| Terminaal | Funksie | Toepassingsnota |
|---|---|---|
| P1 / P2 | Primêre terminale | Gebruik vir primêre stroomrigting en polariteits verwysing. |
| 1S1 / 1S2 | Eerste sekondêre wikkeling | Gewoonlik toegewys aan meting of metingsstroombaan. |
| 2S1 / 2S2 | Tweede sekondêre wikkeling | Gewoonlik toegewys aan relaaisbeskermingsstroombaan. |
| 3S1 / 3S2 | Addisionele beskermingswikkeling | Gebruik wanneer veelvuldige beskermingsuitsette vereis word. |
| 4S1 / 4S2 | Addisionele meting of beskermingswikkeling | Gebruik vir multi-kern konfigurasies volgens projekvereistes. |
| Aardingspunt | Sekondêre stroombaan aardings verwysing | Een punt van die sekondêre stroombaan moet geaard word volgens projekpraktyk. |
Standaarde en Nakoming
Vir internasionale produkbladsye moet die LZZBJ9-36 / LZZBJ9-35/300F gespesifiseer word volgens IEC 61869-1 en IEC 61869-2. GB-gebaseerde dokumentasie kan verwys na GB/T 20840.1 en GB/T 20840.2. Erfgood katalogus verwysings soos GB20840.1-2010 mag behou word vir tender versoenbaarheid, maar moderne tegniese bladsye moet IEC 61869 en GB/T 20840 reeks as voorkeur standaardtaal gebruik.
GVV’s
FAQs
Q1: Wat is die nominale isolasievlak van die LZZBJ9-36 stroomtransformator?
Die LZZBJ9-36 en LZZBJ9-35/300F modelle beskik oor ‘n nominale isolasievlak van 40.5/95/185kV. Hierdie hoë spesifikasie verseker uitstekende diëlektriese sterkte en betroubare werking vir 35kV, 36kV en 40.5kV mediumspanningstelsels. Die volledig epoksiehars-gegoten omhulsel bied superieure isolasieprestasie en vogweerstand, wat dit die ideale keuse maak vir veeleisende binnenshuise wisselstroomstelsels met ‘n nominale frekwensie van 50Hz of 60Hz.
Q2: Watter primêre stroomreekse is beskikbaar vir die LZZBJ9-35/300F model?
Die stroomtransformator ondersteun ‘n wye primêre stroomreeks van 20A tot 3150A. Die struktuur bied twee spesifieke primêre terminaalopstellings om by verskillende behoeftes aan te pas: een vir laer strome van 10A tot 1000A, en ‘n ander vir hoë strome van 1200A tot 3150A. Die nominale sekondêre stroom kan as 5A of 1A gekonfigureer word, afhangende van die spesifieke meting- of beskermingsvereistes van u 36kV-skakelaartoerusting.
Q3: Is die volledig ingeslote epoksiehars-ontwerp bestand teen vog en meganiese impak?
Ja, die primêre wikkeling, sekondêre wikkelings en magnetiese kern is volledig binne-in die epoksieharsliggaam verseël. Hierdie volledig ingeslote pilaarstruktuur elimineer lugspasiëring en bied uitstekende vogweerstand, stabiele isolasieprestasie en hoë meganiese sterkte. Dit maak die transformator besonder geskik vir veeleisende binnenshuise skakelaarinstallasies en hoë-stroom invoer- en uitvoerpanele waar veranderlike omgewingstoestande, stof en fisiese impak ‘n beduidende rol kan speel in die bedryfsomgewing.
Q4: Kan die LZZBJ9-36 in beide 50Hz en 60Hz kragstelsels geïnstalleer word?
Ja, hierdie binnenshuise stroomtransformator is spesifiek ontwerp vir betroubare gebruik in wisselstroomstelsels met ‘n nominale frekwensie van óf 50Hz óf 60Hz. Dit is volledig geskik vir 35kV, 36kV en 40.5kV mediumspanningstelsels. Die gevorderde veelvuldige kernontwerp ondersteun gelyktydige stroommeting, akkurate energiemeting en vinnige relaaisbeskerming, wat dit ‘n veelsydige en koste-effektiewe keuse maak vir diverse internasionale en plaaslike kragstelselkonfigurasies.
Q5: Waarom word die LZZBJ9-35/300F as ‘n 300F-klas platform geklassifiseer?
Die LZZBJ9-35/300F-model beskik oor ‘n wyer 300mm-klas systruktuur wat dit as ‘n hoë-stroom binnenshuise ST-platform klassifiseer. Hierdie breër basis en kompakte boonste primêre terminaalopstelling verskil duidelik van vorige modelle soos die LZZBJ9-35/270. Dit is spesifiek geoptimaliseer vir 35kV/36kV-skakelaarsvoeders wat groot stroomverhoudings, veelvuldige kerne en hoë kortsluitweerstandkapasiteit in moderne luggeïsoleerde skakelaartoerusting vereis.
Q6: Wanneer moet die primêre terminaalopstellings vir hoë strome aangepas word?
Die primêre terminaalopstellings moet aangepas word tydens die ontwerpfase van die skakelaarinstallasie, afhangende van die spesifieke stroomvereistes. Vir strome tussen 10A en 1000A word een terminaalopstelling gebruik, terwyl ‘n ander opstelling vir 1200A tot 3150A vereis word. Spesifieke installasie- en onderhoudsriglyne vir hierdie oorgange is onderhewig aan bevestiging en u word aangeraai om die katalogustekeninge te raadpleeg of die vervaardiger te kontak.
