Produk Oorsig

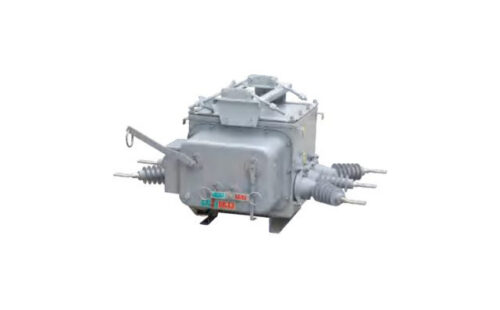

Die ZW20A-12 is ‘n buitegebruik, paalgemonteerde vakuumstroombreker vir 12 kV 50 Hz driefase wisselstroomverspreidingsisteme, wat skakeling en beskerming bied teen las-, oorlas- en kortsluitstrome in substasies, industriële aanlegte en landelike netwerke. Nominaalstrome van 630 A en 1250 A word gekombineer met onderbreekvermoëns van 16, 20 en 25 kA, en die vakuum-plus-SF6 geïsoleerde ontwerp ondersteun afstandbewaking en verspreidingsoutomatisering.
Produk Vertoning
Modelaanduiding

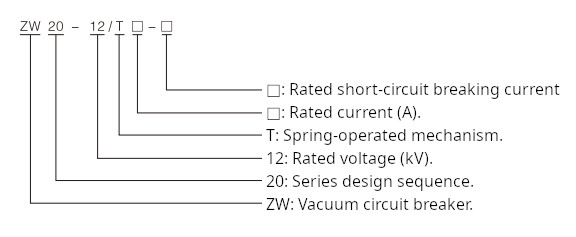

Modelformaat: ZW 20 − 12 / T □ − □
- ZW — Vakuumstroombreker
- 20 — Produkreeksontwerpnommer
- 12 — Nominale spanning (kV)
- T — Veerbedrewe meganisme
- Eerste □ — Nominale stroom (A)
- Tweede □ — Nominale kortsluitonderbreekstroom (kA)
Bediendingsomstandighede
- Omgewingstemperatuur: −40 °C tot +40 °C
- Hoogte bo seevlak: nie meer as 1000 m nie
- Relatiewe humiditeit: daaglikse gemiddelde ≤ 95%, maandelikse gemiddelde ≤ 90%
- Aardbevingsintensiteit: nie meer as graad 8 nie
- Installasieplek sonder brand-, ontploffingsrisiko, ernstige verontreiniging en chemiese korrosie
Konstruksie
Die ZW20A-12 kombineer vakuumboogblus met SF6-gasisolasie op die bewese ZW20-12-platform, wat hoë diëlektriese sterkte en hermetiese seëling lewer. ’n Kompakte veerbedrewe meganisme met direkte kettingaandrywing en meertrap-tripfunksie behou hoë meganiese betroubaarheid, terwyl die armbandkontakstruktuur van die hoofstroompad kontakweerstand en termiese styging beperk.
Die lugdigte behuising verseker stabiele werking in hoë humiditeit, stof en wye temperatuurskommelings met nul SF6-lekkasie en ontploffingsbestande prestasie. Ingeboude stroomtransformators koppel aan beskermingsrelais, primêre terminale is gemerk P1/P2 met instrumenttransformator-sekondêre terminale S1/S2, en beide hand- en gemotoriseerde bediening word ondersteun.
Tegniese Data
| Item | Eenheid | Waarde |
|---|---|---|
| Nominale Spanning | kV | 12 |
| Nominale Frekwensie | Hz | 50 |
| Nominale Stroom | A | 630 1250 |
| Nominale Kortsluit-Onderbreekstroom | kA | 16 20 25 |
| Nominale Kortsluit-Maakstroom (piek) | kA | 40 50 63 |
| Nominale Korttyd-Verdraagbare Stroom (3 s) | kA | 16 20 25 |
| Vermoeiingspanning by Netfrekwensie (1 min) | kV | 42 |
| Donderstorm-Impuls Verdraagbare Spanning | kV | 75 |
| Meganiese Lewensduur | Bedrywighede | 10000 |
| SF6 Gasdruk (manometer, 20 °C) | MPa | 0.01 |
Standaarde
Vervaardig en getoets volgens IEC- en GB-standaarde vir hoëspannings wisselstroomstroombrekers, insluitend IEC 62271-100 en GB 1984.
Installasie & Afmetings
Installasiediagram
Die stroombreker word op standaardnutsvoedingpale gemonteer met duidelike fase-afstand en veilige verankeringspunte om meganies stabiel te bly onder wind- en yslading.
| Afmeting | Waarde (mm) |
|---|---|
| Totale Hoogte | 1850 |
| Totale Breedte (fase-tot-fase) | 630 |
| Monteerbeugelhoogte | 1200 |
| Primêre Terminale Spasie (P1–P2) | 350 |
| Sekondêre Terminaalblok Grootte | 120 x 80 |
Gereelde Vrae
V1. Watter kortsluit-onderbreekvermoëns is beskikbaar vir die ZW20A-12?
Onderbreekvermoëns van 16 kA, 20 kA en 25 kA word aangebied, elk met ooreenstemmende piekmaak- en drie-sekonde-verdraagbare waardes. Kies die waardering bo jou berekende verwagte foutvlak; ons ingenieurs kan ’n waardering aanbeveel gebaseer op jou lasprofiel.
V2. Kan hierdie paalgemonteerde stroombreker in uiterste koue klimaattoestande werk?
Ja. Die eenheid is gesertifiseer vir omgewingstemperature van -40 °C tot +40 °C, onderhewig aan plekverifikasie, en die installasiehoogte mag nie 1000 m oorskry nie. Deel jou plek se klimaatdata vir bevestiging van laetemperatuurbewerking.
V3. Watter nominale stroom moet ek kies, 630 A of 1250 A?
Seleksie hang af van jou stelsellaslprofiel, temperatuurstygingmarge en beplande kapasiteitsgroei. Bevestig die kontinue lasstroom en toekomstige uitbreiding voor bestelling; ons ingenieurspan kan die waardering nagaan teen jou netwerkdata.
V4. Word standaard fabriekstoetse uitgevoer voor aflewering?
Elke stroombreker deurloop standaard routineteste volgens die toepaslike IEC-vereistes, wat meganiese werking, sekondêre bedrading en diëlektriese prestasie dek. Spesifieke tipe-toetse of derdeparty-sertifisering is onderhewig aan bevestiging; versoek die gedetailleerde toetsverslag van ons verkoopteam.
V5. Hoe lank is die lewertyd vir grootmaatbestellings?
Lewertye hang af van bestelhoeveelheid en aanpassings soos ST-verhoudings, beheertoestelle en kommunikasie-opsies. Kontak ons met jou vereiste hoeveelheid en konfigurasie vir ’n akkurate lewertydskedule en kwotasie.
