GN19-12 ሦስት ዋት የውስጥ ከፍተኛ ቮልቴጅ መለያ፣ 12 kV 50 Hz፣ 400-1250 A፣ 948 ሚሜ ፍሬም Thomas Electric

የምርት አጠቃላይ እይታ

GN19-12 ለ12 kV እና ከዚያ በታች ላላቸው 50 Hz ሦስት ፌዝ መረቦች የተነደፈ የአካባቢ ውስጥ ከፍተኛ ቮልቴጅ ኤሲ መለያ ሲሆን CS6-1 የእጅ ማንቀሳቀሻ ሜካኒዘም ሆኖ ይቀርባል። በቮልቴጅ ሥር ሆኖ ጭነት የሌለባቸውን መስመሮች ይከፍታል እንዲሁም ይዘጋል፤ በዓይን የሚታይ የመለያየት ክፍተትም ይሰጣል፤ የጭነት ወይም የአጭር ሰርክት ከረንት መቁረጥ ግን አይችልም። ሦስቱ ዋቶች በአንድ የብረት ጋራ ፍሬም ላይ ተጫንተዋል፤ ድጋፍ ኢንሱሌተሮች ካራዎችንና ቋሚ ንኪያዎችን ይሸከማሉ፤ ሦስቱም ወደ አንድ ማንቀሳቀሻ ዘንግ ስለተገናኙ ስብስቡ እንደ አንድ አካል ይጫናል እንዲሁም ይንቀሳቀሳል። አራቱ የተመዘኑ ዋጋዎች ከ400 A እስከ 1250 A ይሸፍናሉ፤ ቆሻሻ የሚቋቋሙ፣ ለከፍታ የሚሆኑ፣ ግድግዳ ለመጫን ዓይነት C እንዲሁም የቮልቴጅ ማሳወቂያ ያላቸው ዓይነቶች ይገኛሉ።

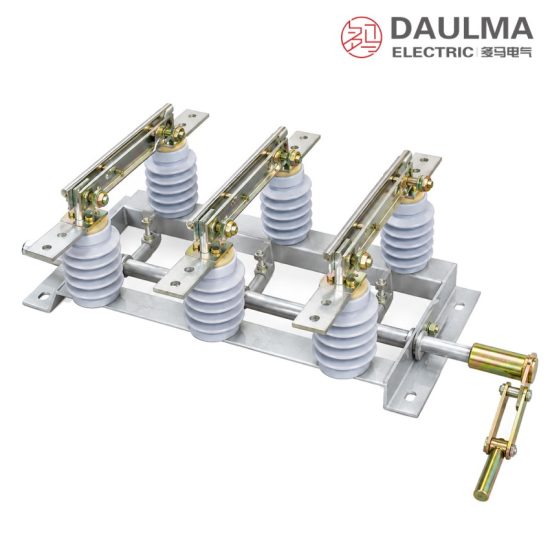

የምርት ምስሎች

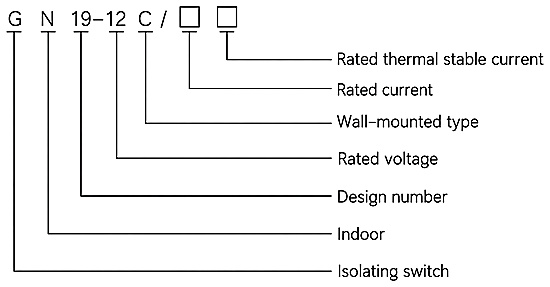

የሞዴል ምልክት

GN19-12 የአካባቢ ውስጥ ከፍተኛ ቮልቴጅ ሦስት ዋት መለያ - model

የምልክት አወቃቀር: G N19-12 C/□□

G – መለያ
N – የአጠቃቀም ቦታ: የአካባቢ ውስጥ
19 – የንድፍ ቅደም ተከተል ቁጥር
12 – የተመዘነ ቮልቴጅ, kV
C – ግድግዳ ላይ የሚጫን ዓይነት (በመደበኛው ዓይነት አይጻፍም)
□ – የተመዘነ ከረንት, A
□ – የሙቀት መረጋጋት የተመዘነ ከረንት, kA

የአገልግሎት ሁኔታዎች

ከፍታ: ከ1000 m በላይ አይሆንም
የአካባቢ አየር ሙቀት መጠን: ከ -25 °C እስከ +40 °C
አን፻ኝያዊ እርጥበት: የቀን አማካይ ዋጋ ከ95% በላይ አይሆንም እንዲሁም አማካይ ዋጋ ከ90% በላይ አይሆንም
የመሬት ቅሬታ ኃይል: ከደረጃ 8 በላይ አይሆንም
የእሳት አደጋ፣ የሚነዱ ወይም የሚፈነዱ ንጥረ ነገሮች፣ ከባድ ቆሻሻ፣ የኬሚካል ብሌን እና ጠንካራ እርገባ በሌለባቸው ቦታዎች

መዋቅር

ሦስቱ ዋቶች የፌዝ ርቀት 250 mm (250 + 250 mm) እንዲሁም የመጫን ክፍተት 700 mm ባለው አንድ የብረት ጋራ ፍሬም ላይ ተያያዥ ናቸው፤ ይህም ሙሉው ስብስብ አጠቃላይ ስፋት 948 mm እንዲሆን ያደርጋል። እያንዳንዱ ዋት ካራውንና ቋሚውን ንኪያ በፖርሰሌን ድጋፍ ኢንሱሌተሮች ላይ ይሸከማል፤ በፍሬሙ ላይኛውና በታችኛው ክፍል ያሉ የመዳፊት ተርሚናሎችም የባስ ባር ወይም የኬብል ግንኙነቶችን ይቀበላሉ።

ዋቶች ፍሬሙን አቋርጦ ማንቀሳቀሻ ዘንጉን የሚያሽከረከረው CS6-1 የእጅ ማንቀሳቀሻ ሜካኒዘም ያንቀሳቅሳቸዋል፤ የጎን መያዣው እርግጠኛ መዝጋትና መክፈትን ያረጋግጣል፣ ካራዎች በክፍት ሁኔታ ውስጥ በግልጽ ይታያሉ፣ የውጭ መልክ ንድፉም ለመያዣው ሙሉ እንቅስቃሴ ከ150 mm ያነሰ ያልሆነ የማንቀሳቀስ ክፍተት ይጠይቃል። ግድግዳ ለመጫን ዓይነት C የኩቢክል ግድግዳን አልፎ ለማለፍ ተዘጋጅቷል፤ ስለሆነም መስመሮቹ በሰሌዳው ሁለቱም ወገን ሊወጡ ይችላሉ፤ ቆሻሻ የሚቋቋመውና ለከፍታ የሚሆነው ዓይነት እንዲሁም የቮልቴጅ ማሳወቂያው ከባድ የቦታ ሁኔታዎችን ይሸፍናሉ።

ቴክኒካል መረጃ

የሞዴል ምልክት	የተመዘነ ቮልቴጅ (kV)	የተመዘነ ከረንት (A)	ለአጭር ጊዜ የሚቋቋም የተመዘነ ከረንት፣ 4 s (kA)	የጫፍ የተመዘነ መቋቋም ከረንት (ዳናሚክ) (kA)
GN19-10C/400-12.5	12	400	12.5	31.5
GN19-10C/630-20	12	630	20	50
GN19-10C/1000-31.5	12	1000	31.5	80
GN19-10C/1250-40	12	1250	40	100

የምርጫ ማስታወሻ: የተመዘነ ቮልቴጅ 12 kV እና የመረቡን ድግግሞሽ ከመጫኛ ቦታው ጋር ያዛምዱ፣ ከዚያም የተመዘነ ከረንት በሠንጠሩ አራት ደረጃዎች ውስጥ – 400፣ 630፣ 1000 እና 1250 A – ይምረጡ፤ የሙቀትና የዳናሚክ መቋቋም ዋጋዎችንም ከስርዓቱ የአጭር ሰርክት ደረጃ ጋር ያረጋግጡ። በኩቢክሉ አቀማመጥ መሠረት መደበኛውን ሦስት ዋት ስብስብ ወይም ግድግዳ ለመጫን ዓይነት C ይምረጡ፣ የአገልግሎት ሁኔታዎቹ ከመደበኛው ክልል ውጭ ከሆኑ ቆሻሻ የሚቋቋመውን ወይም ለከፍታ የሚሆነውን ዓይነት ይዘዙ፣ የቮልቴጅ ማሳወቂያውንም እንዲሁም የCS6-1 ሜካኒዘም ቦታን ዋጋ ሲጠይቁ ይገልጹ።

ደረጃዎች (ስታንዳርዶች)

የመጀመሪያው የመረጃ ቅጽ ለGN19-12 ተከታታይ ልዩ የምርት ደረጃ አልጠቀሰም። የሚመለከቱት የተመዘኑ ዋጋዎች በተዘዘው የሞዴል ምልክት እንደተቀመጡ ይተገበራሉ – የተመዘነ ከረንቱና የሙቀት መረጋጋት የተመዘነ ከረንቱ በምልክቱ ላይ ይታያሉ – በመዘዣ የቴክኒክ ስምምነት ውስጥም ይወሰናሉ፤ የመጨረሻ መረጃዎችም በስም ሰሌዳው እንዲሁም ከብረ ማሽኑ ጋር በተላኩ ሰነዶች ላይ ይገኛሉ።

ቴክኒካል ማስታወሻ: ከላይ የተጠቀሱት ዋጋዎች ተከታታዩ ለሚመለከት ካታሎግ የተዘረዘሩ ናቸው፤ የሚመለከተው የተመዘነ ዋጋ በተዘዘው የሞዴል ምልክት ይወሰናል፣ የመጨረሻ መረጃዎችም የስም ሰሌዳንና የመላኪያ ሰነዶችን ይከተላሉ።

ግንባታ (መጫን) እና ልኬቶች

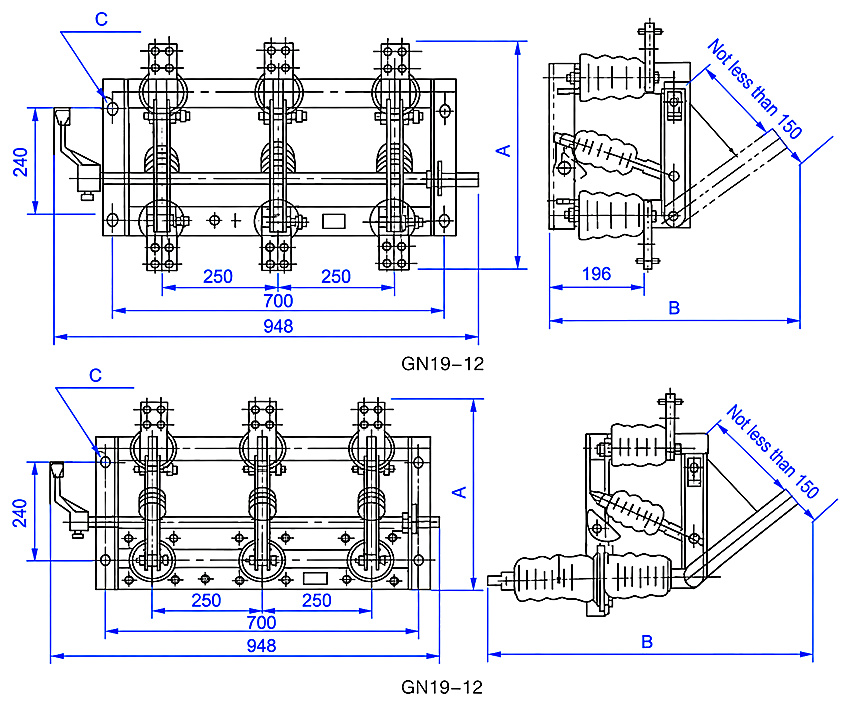

የመጫን ንድፍ

GN19-12 የአካባቢ ውስጥ ከፍተኛ ቮልቴጅ ሦስት ዋት መለያ - installation

ሙሉውን ሦስት ዋት ስብስብ በC በተወሰኑ ቀዳዳዎች በኩል የብረ ማሽኑ ፍሬም ላይ በብሪ ያስገኙ፣ የባስ ባር ወይም የኬብል አስተላላፊዎችን በመዳፊት ተርሚናሎች ላይ ዛጉ፣ CS6-1 የእጅ ማንቀሳቀሻ ሜካኒዘሙንም ከማንቀሳቀሻ ዘንጉ ጋር ያገናኙ፤ ለመያዣው እንቅስቃሴ ቢያንስ 150 mm ክፍት ቦታ ይተዉ። ቮልቴጅ ከመስጠቱ በፊት ካራዎች ሙሉ በሙሉ ተቀምጠው ሙሉ በዓይን የሚታይ የመለያየት ክፍተት እንደሚከፍቱ ያረጋግጡ። ማስታወሻ፡ ካታሎጉ ለእያንዳንዱ የተመዘነ ከረንት ሁለት ስብስብ ልኬቶች (A፣ B፣ C) ቢያዘረዝርም እያንዳንዱ ስብስብ ለየትኛው አቀማመጥ እንደሆነ አያሳይም – የሚመለከተውን ስብስብ ከመዘዣ ቴክኒካል ሁኔታዎች ጋር ያረጋግጡ።

የሞዴል ምልክት	ስብስብ 1: A (mm)	ስብስብ 1: B (mm)	ስብስብ 1: C (mm)	ስብስብ 2: A (mm)	ስብስብ 2: B (mm)	ስብስብ 2: C (mm)
ሦስት ዋት ስብስብ፣ ልኬቶች ቋሚ	አጠቃላይ ስፋት 948	የፌዝ ርቀት 250 + 250	የመጫን ክፍተት 700	የፍሬም ከፍታ 240	የጎን ጥልቀት 196	የማንቀሳቀስ ክፍተት ≥ 150
GN19-12/400	450	436	4 × 14 × 24	420	625	4 × 18 × 24
GN19-12/630	490	436	4 × 14 × 24	4460	625	4 × 18 × 24
GN19-12/1000	510	530	4 × 18 × 28	505	745	4 × 18 × 28
GN19-12/1250	510	530	4 × 18 × 28	505	745	4 × 18 × 28

የደህንነት ማስጠንቀቂያ: መለያው የጭነት ከረንትንም የአጭር ሰርክት ከረንትንም መቁረጥ አይችልም፤ መለያውን ከማንቀሳቀሱ በፊት ከተያያዘው ሰርክት ብረየር ይክፈቱ፣ ብረየሩንም መለያው ከተዘጋ በኋላ ብቻ ይዝጉ። ሁለቱን መሣሪያዎች በመቆለፊያ አገናኝነው ጭነት ሥር የሚደረግ የመለያ እንቅስቃሴ እንዲቀር ያድርጉ፣ የተለየውም ክፍል መሬት ማገጣጠም ቮልቴጅ እንደሌለ በማረጋገጥ በኋላ ብቻ ይሁን።

ተደጋጋሚ ጥያቄዎች

G መለያውን፣ N ደግሞ የአጠቃቀም ቦታው የአካባቢ ውስጥ መሆኑን ያሳያል፤ 19 የንድፍ ቅደም ተከተል ቁጥር ሲሆን 12 በkV የተመዘነ ቮልቴጅ ነው። C ግድግዳ ለመጫን ዓይነትን ያመለክታል፣ በመደበኛው ዓይነት ላይም አይጻፍም፤ ቀጥሎ ያሉት ሁለት ባዶዎች ደግሞ የተመዘነ ከረንትን በአምፒር እንዲሁም የሙቀት መረጋጋት የተመዘነ ከረንትን በkA ይሰጣሉ።

አይችልም። መለያው የሚከፍተውና የሚዘጋው በቮልቴጅ ሥር ሆነው ጭነት በሌላቸው መስመሮች ላይ ብቻ ሲሆን የሚሰጠው በዓይን የሚታይ ክፍተት ለመለየት ብቻ ነው። የጭነትና የአጭር ሰርክት ከረንቶችን የሚቆርጠው የተያያዘው ሰርክት ብረየር ሲሆን መለያው ጭነት ሥር እንዳይንቀሳቀስ ከሱ ጋር በመቆለፊያ መገናኘት አለበት።

በ12 kV አራት የተመዘኑ ዋጋዎች 400፣ 630፣ 1000 እና 1250 Aን ይሸፍናሉ። ለ4 s የሙቀት መረጋጋት ከረንት ከ12.5 kA እስከ 40 kA፣ የዳናሚክ መቋቋም ከረንትም ከ31.5 kA እስከ 100 kA ይደርሳል፣ እንደተዘረዘረው በሠንጠሩ ላይ ለእያንዳንዱ የሞዴል ምልክት ታይቷል።

ተመሳሳይ ሦስት ዋት መለያ ሆኖ የኩቢክል ግድግዳን አልፎ ለመጫን የተዘጋጀ ነው፤ ስለዚህ መስመሮቹ በሰሌዳው ሁለቱም ወገን ሊወጡ ይችላሉ። የመጫን ሰሌዳ M ያለው ልዩ ግድግዳን የሚያልፍ ዓይነት ከተፈለገ GN19-12CM መለያውን ይመልከቱ።

ከፍታ ከ1000 m በላይ አለመሆኑ፣ የአካባቢ አየር ሙቀት ከ -25 °C እስከ +40 °C መሆኑ፣ አን፻ኝያዊ እርጥበት የቀን አማካይ ዋጋ ከ95% እንዲሁም አማካይ ዋጋ ከ90% ከማለፍ፣ የመሬት ቅሬታ ኃይል ከደረጃ 8 በላይ አለመሆኑ ነው። ቦታው የእሳት አደጋ፣ የሚነዱ ወይም የሚፈነዱ ንጥረ ነገሮች፣ ከባድ ቆሻሻ፣ የኬሚካል ብሌን እና ጠንካራ እርገባ ገባኝ መሆን የለበትም።

ተከታታዩ ቆሻሻ የሚቋቋመና ለከፍታ የሚሆን ዓይነት አድርጎም ይመረታል፤ በባስ በኩል ቮልቴጅ መኖሩን ለማመልከት የቮልቴጅ ማሳወቂያ መጨመር ይቻላል። ሲዘዙ የሞዴል ምልክትን፣ የተመዘነ ከረንትን፣ የሙቀት መረጋጋት ከረንትን፣ መደበኛውን ወይም ግድግዳ ለመጫን ዓይነት Cን እንዲሁም የሜካኒዘሙን አቀማመጥ ይገልጹ።
