GN30-12 የሚዞር የተንኪያ ኔፍ ውስጣዊ ከፍተኛ ቮልቴጅ መለያ፣ 12 kV 50 Hz Thomas Electric

የምርት አጠቃላይ እይታ

GN30-12 ለ12 kV የተመዘነ ቮልቴጅ ያላቸው 50 Hz ሦስት ፌዝ መረቦች የተዘጋጀ፣ የተንኪያ ኔፉ በሚዞርበት ዘዴ የሚሠራ የውስጥ ከፍተኛ ቮልቴጅ የኤሲ መለያ ሲሆን በ10 kV ደረጃ ባሉ የስርጭት መረቦች ውስጥ ይተገበራል። ሦስቱ ፖሎች አንዱን ጋራ የመሠረት ፍሬም ይጋራሉ፤ ፍሬሙ በላይኛውና በታችኛው ገጽ ላይ ሁለት ሁለት የድጋፍ ኢንሱሌተርና የንኪያ ስብስቦች አሉት፣ ኔፉም በእነዚህ መካከል በመዞር በዓይን የሚታይ ግልጽ የመከላከያ ክፍተት ሆኖ ዙሩን ይከፍተዋል ወይም ይዘጋዋል። መለያው በብረት በተከለለ የስዊችቦርድ ክፍል ውስጥ ወይም ራሱን የቻለ የውስጥ መለያ ሆኖ፣ በቮልቴጅ ሥር ሆነው ጭነት የሌላቸውን ዙሮች ያገናኛል፣ ይቆርጣል፣ ወደ ሌላም ያሸጋግራል፤ ከ400 A እስከ 1250 A አራት የከረንት ደረጃዎችንም ይሸፍናል፤ GN30-12D ደግሞ የመሬት ማገናኛ ስዊች ይጨምራል።

የምርት ምስሎች

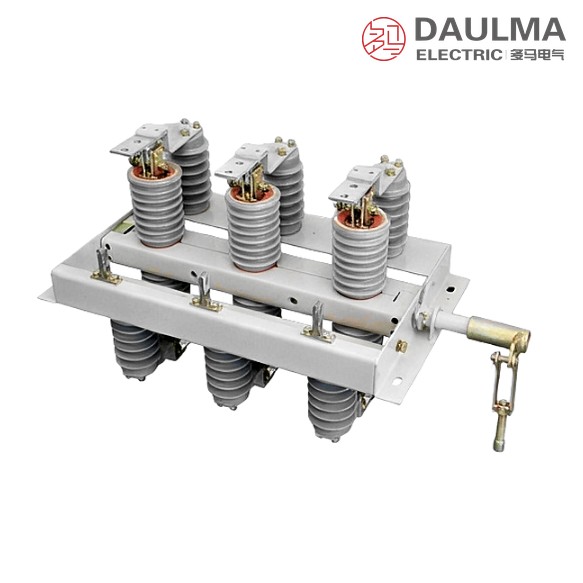

GN30-12 የውስጥ ከፍተኛ ቮልቴጅ የሚዞር የተንኪያ ኔፍ መለያ - display

GN30-12 የውስጥ ከፍተኛ ቮልቴጅ የሚዞር የተንኪያ ኔፍ መለያ - poster_display

የሞዴል ምልክት

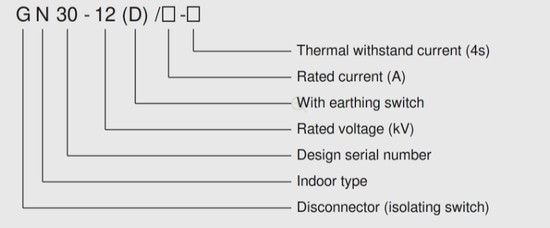

GN30-12 የውስጥ ከፍተኛ ቮልቴጅ የሚዞር የተንኪያ ኔፍ መለያ - model

የሞዴል ቅርጸት: G N 30 – 12 (D) / □ – □

G – መለያ
N – የአጠቃቀም ቦታ: የውስጥ
30 – የንድፍ ቅደም ተከተል ቁጥር
12 – የተመዘነ ቮልቴጅ, kV
(D) – የመሬት ማገናኛ ስዊች ጋር
□ – የተመዘነ ከረንት, A
□ – ለአጭር ጊዜ የሚቋቋም ከረንት (4 s), kA
ለምሳሌ: GN30-12D/630-20 የመሬት ማገናኛ ስዊች ያለው፣ የተመዘነ ከረንቱ 630 A ለ4 s ደግሞ የሚቋቋመው ከረንት 20 kA የሆነ እትም ነው

የአገልግሎት ሁኔታዎች

ከባሕር ወለል በላይ ከፍታ: ከ1000 m አይበልጥም
የዙሪያ ሙቀት: የላይኛው ገደብ +40 °C, የታችኛው ገደብ -10 °C
አንፃራዊ እርጥበት: የዕለት አማካይ ከ95% አይበልጥም፣ የወር አማካይ ከ90% አይበልጥም
የመሬት እንቅናሃ ጥንካሬ: ከ8 ዲግሪ አይበልጥም
የሚጫንበት ቦታ ከከፍተኛ አቧራ፣ ከኬሚካላዊ ምሰሶና ከፈንዳሪ ንጥረ ነገሮች፣ እንዲሁም ከተደጋጋሚ ከፍተኛ ንዝረት ነፃ መሆን አለበት

መዋቅር

እያንዳንዱ ፖል በጋራ የሦስት ፌዝ ፍሬም ላይኛውና ታችኛው ገጽ ላይ ሁለት የኢንሱሌተርና የንኪያ ስብስቦች አሉት፤ ተንቀሳቃሹ ኔፍ በእነዚህ መካከል በመዞር ግልጽ የሆነ በዓይን የሚታይ ክፍተት ሆኖ ዙሩን ይፈጥረዋል ወይም ይቆርጠዋል። በጋራ ፍሬም የሚደረግ ዕርግጥ ሰፊ የመከላከያ ርቀቶችን እየጠበቀ የፓነል ቦታ ይቆጥባል፤ ስለዚህ መዋቅሩ አነስተኛና ውጥድ ሆኖ ከፍተኛ የመከላከያ ጥንካሬ አለው፣ መጫንና ማስተካከልም ቀላል ነው።

የD እትም የመሬት ማገናኛ ስዊችን ያቀፈ ሲሆን ለጥገና የተገለለውን ክፍል ወደ መሬት ለማገናኘት ያስችላል፤ የኤሌክትሪክ ተመዳይ ዋጋዎቹም ከተዛማጁ GN30-12 የከረንት ደረጃ ጋር ተመሳሳይ ናቸው። አሠራሩ ከተያያዘው ሰርክት ብረይከር ጋር በማስተሳሰሪያ ቆልፍ የተያዘ የእጅ ማንቀሳቀሻ ሜካኒዘም ነው፤ መለያው ግን የጭነት ከረንትንም ሆነ የአጭር ግንኙነት ከረንትን መቁረጥ አይችልም።

ቴክኒካል መረጃ

ዕቃ	መለኪያ አሃድ	GN30-12/400	GN30-12/630	GN30-12/1000	GN30-12/1250
የተመዘነ ቮልቴጅ	kV	12	12	12	12
የተመዘነ ድግግሞሽ	Hz	50	50	50	50
የተመዘነ ከረንት	A	400	630	1000	1250
ለአጭር ጊዜ የሚቋቋም ከረንት (4 s)	kA	12.5	20	31.5	31.5
ዳይናሚካዊ የሚቋቋም ከረንት (ጫፍ ዋጋ)	kA	31.5	50	80	80

የምርጫ መመሪያ: መጀመሪያ የተመዘነውን የከረንት ደረጃ ይወስኑ (400, 630, 1000 ወይም 1250 A)፤ ለአጭር ጊዜ የሚቋቋመውም ሆነ ዳይናሚካዊው የሚቋቋመው ከረንት ከዚህ ደረጃ ጋር አብረው ይጨምራሉ። ለጥገና መሬት ማገናኛ መስፈርቶች መሠረት መደበኛውን GN30-12 ወይም የመሬት ማገናኛ ስዊች ያለውን GN30-12D ይምረጡ፣ ከዚያም የእጅ ማንቀሳቀሻ ሜካኒዘሙ አቀማመጥና ከተያያዘው ሰርክት ብረይከር ጋር ያለውን ማስተሳሰሪያ ቆልፍ ያረጋግጡ። የውጭ ልኬቶች A, B እና C በከረንት ደረጃውና በየመሬት ማገናኛ ስዊቹ ዕርግጥ መሠረት ይለዋወጣሉ።

ደረጃዎች (ስታንዳርዶች)

የGN30-12 ንድፍ ለከፍተኛ ቮልቴጅ የኤሲ መለያዎችና የመሬት ማገናኛ ስዊቾች ለሚሠራው GB 1985 ደረጃ አሟሟ ነው። የመሬት ማገናኛ ስዊች ያለው GN30-12D ከተዛማጁ GN30-12 የከረንት ደረጃ ጋር ተመሳሳይ የኤሌክትሪክ ተመዳይ ዋጋዎች አሉት።

ቴክኒካዊ ማስታወሻ: የኤሌክትሪክ ተመዳይ ዋጋዎች ከካታሎጉ የአይነት ሰንጠረዥ የተወሰዱ ናቸው። ትዕዛዙ ሌሎች ዋጋዎችን ከቀመጨ፣ የተላከው መሣሪያ የስም ሰሌዳና የትዕዛዙ ቴክኒካዊ ስምምነት መርከብ ይሆናሉ፤ ግንባታውም በየተዘዘወው የከረንት ደረጃና የመሬት ማገናኛ ዕርግጥ ለተረጋገጠው የመለኪያ ንድፍ መሠረት መከናወን አለበት።

ግንባታ (መጫን) እና ልኬቶች

የመጫን ንድፍ

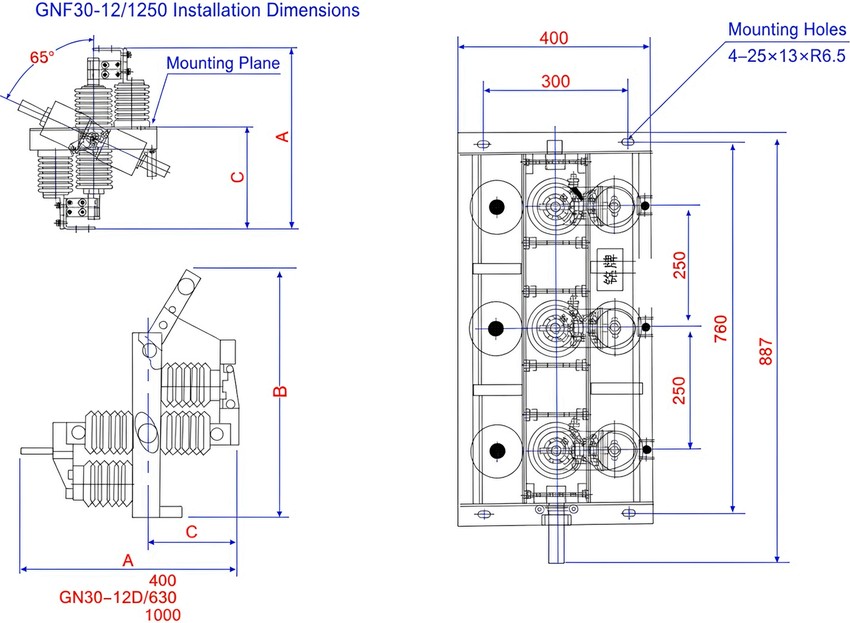

GN30-12 የውስጥ ከፍተኛ ቮልቴጅ የሚዞር የተንኪያ ኔፍ መለያ - installation

የሦስት ፌዝ ጋራ ፍሬሙ በስዊችቦርዱ የመጫን ገጽ ላይ በተወሰነው የፌዝ ርቀት ላይ፣ 25 x 13 mm (R6.5) ልኬት ባላቸው አራት ረዘም ያሉ ቀዳዳዎች በኩል በቦልት ተጥርቶ ይቀመጣል፤ የመጫን ገጹም ነፃ ሆኖ ይጠበቃል። ከዚያ ሦስቱ መተላለፊያዎች ከእጅ ማንቀሳቀሻ ሜካኒዘም ጋር፣ በD እትም ደግሞ ከየመሬት ማገናኛ ስዊቹ ጋር ይገናኛሉ። ቮልቴጅ ከመስጠቱ በፊት የሚዞረው ኔፍ ነፃ እንቅስቃሴ፣ ትክክለኛ የንኪያ መቀመጥና ሙሉ በዓይን የሚታይ የመከላከያ ክፍተት መኖሩን አረጋግጠው፣ በመጨረሻም ፍሬሙን ከመሬት ግሪድ ጋር ያገናኙ።

ዓይነት	የተመዘነ ከረንት	A (mm)	B (mm)	C (mm)
GN30-12	400 / 630 A	≈ 560	—	≈ 315
GN30-12	1000 A	≈ 580	—	≈ 332
GN30-12	1250 A	≈ 580	—	≈ 295
GN30-12D	400 / 630 A	≈ 550	≈ 610	≈ 240
GN30-12D	1000 A	≈ 575	≈ 615	≈ 245
GN30-12D	1250 A	≈ 580	≈ 600	≈ 295

የደህንነት ማስጠንቀቂያ: መለያው የጭነት ወይም የአጭር ግንኙነት ከረንትን የመቁረጥ አቅም የለውም። ሁልጊዜ በመጀመሪያ የተያያዘውን ሰርክት ብረይከር ይክፈቱ፣ ከመለያው ጋር ያለውን ማስተሳሰሪያ ቆልፍ ይጠብቁ እና በፍጹም ያሰልቹ፣ የመሬት ማገናኛ ስዊቹንም ዙሩ ከተለያየ በኋላ ቮልቴጅ እንደሌለ ካረጋገጡ በኋላ ብቻ ይዘጉ። ግንባታውና ጥገናው በብቁ ሠራተኞች ብቻ ይከናወን፣ ፍሬሙም ከመሬት ግሪድ ጋር የተገናኘ ሆኖ ይያዝ።

ተደጋጋሚ ጥያቄዎች

G ማለት መለያ ነው፣ N የአጠቃቀም ቦታ የውስጥ መሆኑን፣ 30 ደግሞ የንድፍ ቅደም ተከተል ቁጥር ነው፤ 12 የተመዘነ ቮልቴጅ በkV ሲሆን D የመሬት ማገናኛ ስዊች ያለውን እትም ያመለክታል። ቀጥለው የሚመጡ ቁጥሮች የተመዘነ ከረንትን በAና ለአጭር ጊዜ የሚቋቋመን ከረንት (4 s) በkA ይሰጣሉ።

እያንዳንዱ ፖል በጋራ ፍሬም ላይኛውና ታችኛው ገጽ ላይ ሁለት የኢንሱሌተርና የንኪያ ስብስቦች አሉት፣ ተንቀሳቃሹ ኔፍም በእነዚህ መካከል በመዞር ግልጽ በሆነ በዓይን የሚታይ የመከላከያ ክፍተት ዙሩን ይከፍታል ወይም ይዘጋዋል።

አራት ደረጃዎችን ነው። 400 A ለአጭር ጊዜ የሚቋቋም ከረንት 12.5 kAና ዳይናሚካዊ 31.5 kA ሲሆን፣ 630 A 20 kAና 50 kA፣ 1000 A እና 1250 A ሁለቱም 31.5 kAና 80 kA ናቸው።

አይችልም። መሣሪያው በቮልቴጅ ሥር ሆነው ጭነት በሌላቸው ዙሮች ላይ ያገናኛል፣ ይቆርጣል፣ ወደ ሌላም ያሸጋግራል እንጂ በዓይን የሚታይ የመከላከያ ክፍተት ብቻ ነው የሚሰጠው፤ የጭነትና የጉዳት ከረንቶችን የሚቆጣጠረው የተያያዘው ሰርክት ብረይከር ነው።

የፓወር ፍሪኩዌንሲ መቋቋም ቮልቴጅ ለ1 ደቂቃ በፌዝ መካከልና በፌዝና መሬት መካከል 42 kV ሲሆን ክፍተቱን አልፎ 48 kV ነው፤ የብረሃ ኢምፐልስ መቋቋም ቮልቴጅ (ጫፍ ዋጋ) 75 kV ሲሆን ክፍተቱን አልፎ 85 kV ነው።

በ12 kV (የ10 kV ደረጃ) ሦስት ፌዝ 50 Hz የውስጥ ሥርዓቶች ውስጥ፣ በብረት በተከለለ የስዊችቦርድ ክፍል ጋር ተያይዞ ወይም ራሱን የቻለ መለያ ሆኖ ይተገበራል። ንድፉ ለከፍተኛ ቮልቴጅ የኤሲ መለያዎችና የመሬት ማገናኛ ስዊቾች የተዘጋጀውን GB 1985 ያሟላል።
