GN30-12 Kitenganishi cha Ndani cha Kisu cha Mgusano Kinachozunguka, 12 kV Awamu Tatu 50 Hz, 400-1250 A, 4 s 12.5-31.5 kA Thomas Electric

Muhtasari wa Bidhaa

GN30-12 ni kitenganishi cha ndani ya jengo cha volti ya juu cha mkondo mbadala chenye kisu cha magusano zinazozunguka, kilichobuniwa kwa mitandao ya awamu tatu ya 50 Hz yenye volti ya kiwango cha 12 kV na hutumika katika mitandao ya kiwango cha 10 kV. Ncha tatu zinashiriki fremu moja ya msingi; kwenye nyuso za juu na za chini za fremu hiyo kuna makusanyiko mawili ya vizuizi vya kusaidia na magusano, na kisu huzunguka kati yake ili kufunga au kufungua mzunguko ukiwa na nafasi ya kutenganisha inayoonekana wazi. Kitenganishi hiki huunganisha, hukata au kuhamisha mizunguko iliyo chini ya volti lakini bila mzigo, iwe ndani ya kabati la swichi gia lililofunikwa kwa chuma au kama kitenganishi cha ndani kilichojitegemea, katika ngazi nne za mkondo kuanzia 400 A hadi 1250 A; aina ya GN30-12D huongeza swichi ya kuardhisha.

Picha za Bidhaa

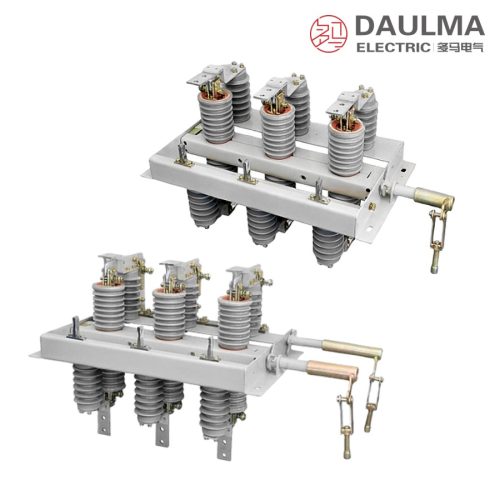

GN30-12 kitenganishi cha ndani cha volti ya juu chenye kisu cha magusano zinazozunguka - display

GN30-12 kitenganishi cha ndani cha volti ya juu chenye kisu cha magusano zinazozunguka - poster_display

Uwakilishi wa Aina

GN30-12 kitenganishi cha ndani cha volti ya juu chenye kisu cha magusano zinazozunguka - model

Muundo wa uwakilishi: G N 30 – 12 (D) / □ – □

G – kitenganishi
N – mahali pa matumizi: ndani ya jengo
30 – nambari ya mfuatano wa ubuni
12 – volti ya kiwango, kV
(D) – yenye swichi ya kuardhisha
□ – mkondo wa kiwango, A
□ – mkondo wa uvumilaji wa muda mfupi (4 s), kA
Mfano: GN30-12D/630-20 ni toleo lenye swichi ya kuardhisha, mkondo wa kiwango cha 630 A na uvumilaji wa 20 kA kwa muda wa 4 s

Masharti ya Huduma

Kimo: hazidi 1000 m
Joto la mazingira: kikomo cha juu +40 °C, kikomo cha chini -10 °C
Unyevu jamaa: wastani wa kila siku hauzidi 95%, wastani wa kila mwezi hauzidi 90%
Ukali wa tetemeko la ardhi: hauzidi digrii 8
Mahali pa usakinishaji hataki kuwa na vumbi nene, mmomonyoko wa kemikali wala vitu vinavyoweza kupasuka, wala mitetemo mikali mara kwa mara

Muundo

Kila ncha ina makusanyiko mawili ya kizuizi cha kusaidia na magusano kwenye nyuso za juu na za chini za fremu ya pamoja ya awamu tatu, na kisu kinachosogea huzunguka kati yake ili kuunda au kukata mzunguko ukiwa na nafasi wazi ya kutenganisha. Mpangilio wa fremu ya pamoja hupunguza nafasi ya paneli huku ukiacha nafasi za kuzuia za kutosha, kwa hivyo muundo ni mdogo na imara, una uwezo mkubwa wa kuzuia umeme na ni rahisi kuusakinisha na kuurekebisha.

Toleo D huujumu swichi ya kuardhisha ili upande uliozimwa volti wekwe chini ya ardhi kwa ajili ya matengenezo, na una thamani sawa za kiwango za kiumeme na ngazi husika ya mkondo ya GN30-12. Uendeshaji hufanywa kwa mfumo wa uendeshaji wa mkono uliofungamanishwa na kivunja mzunguko kinachohusiana; kitenganishi hakiwezi kukata mkondo wa mzigo wala mkondo wa ufupisho.

Data za Kiufundi

Kipimo	Kizio	GN30-12/400	GN30-12/630	GN30-12/1000	GN30-12/1250
Volti ya kiwango	kV	12	12	12	12
Marudio ya kiwango	Hz	50	50	50	50
Mkondo wa kiwango	A	400	630	1000	1250
Mkondo wa uvumilaji wa muda mfupi (4 s)	kA	12.5	20	31.5	31.5
Mkondo wa uvumilaji wa dinamiki (thamani ya kilele)	kA	31.5	50	80	80

Miongozo ya uchaguzi: kwanza amua ngazi ya mkondo wa kiwango (400, 630, 1000 au 1250 A), kwani mikondo ya uvumilaji wa muda mfupi na wa dinamiki huongezeka pamoja na ngazi hiyo. Chagua GN30-12 ya kawaida au GN30-12D yenye swichi ya kuardhisha kulingana na mahitaji ya kuardhisha kwa matengenezo, kisha angalia nafasi ya mfumo wa uendeshaji wa mkono na ufungamanisho wake na kivunja mzunguko kinachohusiana. Vipimo vya nje A, B na C hubadilika kulingana na ngazi ya mkondo na mpangilio wa swichi ya kuardhisha.

Viwango

Ubuni wa GN30-12 unalingana kiwango GB 1985 cha viteganishi na swichi za kuardhisha za volti ya juu za mkondo mbadala. Aina ya GN30-12D yenye swichi ya kuardhisha ina thamani sawa za kiwango za kiumeme na ngazi husika ya mkondo ya GN30-12.

Noti ya kiufundi: thamani za kiwango za kiumeme zimechukuliwa kwenye jedwali la aina za katalogu. Ikiwa agizo litabainisha thamani nyingine, chukulia makubaliano ya kiufundi ya agizo na plaki ya jina ya kifaa kilichotolewa, na usakinishaji ufanyike kwa mchoro wenye vipimo ulioidhinishwa wa ngazi ya mkondo na mpangilio wa kuardhisha ulioagizwa.

Usakinishaji na Vipimo

Mchoro wa Usakinishaji

GN30-12 kitenganishi cha ndani cha volti ya juu chenye kisu cha magusano zinazozunguka - installation

Fremu ya pamoja ya awamu tatu ing’ang’inishiwe kwenye uso wa usakinishaji wa swichi gia kwenye nafasi ya awamu iliyobainishwa, kupitia matundu marefu manne ya 25 x 13 mm (R6.5) huku uso wa usakinishaji ukiachwa wazi. Kisha viunganishi vitatu viunganishwe kwa mfumo wa uendeshaji wa mkono, na kwenye toleo D pia kwa swichi ya kuardhisha. Kabla ya kuweka volti, angalia mwendo huru wa kisu kinachozunguka, kukaa sahihi kwa magusano na nafasi kamili ya kutenganisha inayoonekana, kisha uunganishe fremu kwenye gridi ya kuardhisha.

Aina	Mkondo wa kiwango	A (mm)	B (mm)	C (mm)
GN30-12	400 / 630 A	≈ 560	—	≈ 315
GN30-12	1000 A	≈ 580	—	≈ 332
GN30-12	1250 A	≈ 580	—	≈ 295
GN30-12D	400 / 630 A	≈ 550	≈ 610	≈ 240
GN30-12D	1000 A	≈ 575	≈ 615	≈ 245
GN30-12D	1250 A	≈ 580	≈ 600	≈ 295

Onyo la usalama: kitenganishi hakiwezi kukata mkondo wa mzigo wala mkondo wa ufupisho: daima fungua kwanza kivunja mzunguko kinachohusiana, udumisha ufungamanisho wake na usivuke kamwe, na ufunge swichi ya kuardhisha tu baada ya kutenganisha mzunguko na kuthibitisha kutokuwepo kwa volti. Usakinishaji na matengenezo vifanywe na wataalamu wenye ujuzi, huku fremu ikiwa imeunganishwa kwenye gridi ya kuardhisha.

Maswali Yanayoulizwa Mara Kwa Mara

G ni kitenganishi, N ni mahali pa matumizi ndani ya jengo na 30 ni nambari ya mfuatano wa ubuni; 12 ni volti ya kiwango katika kV na D inaonyesha toleo lenye swichi ya kuardhisha. Nambari zinazofuata hutoa mkondo wa kiwango katika A na mkondo wa uvumilaji wa muda mfupi (4 s) katika kA.

Kila ncha ina makusanyiko mawili ya kizuizi cha kusaidia na magusano kwenye nyuso za juu na za chini za fremu ya pamoja, na kisu kinachosogea huzunguka kati yake ili kufungua au kufunga mzunguko ukiwa na nafasi wazi ya kutenganisha inayoonekana.

Ngazi nne: 400 A ikiwa na mkondo wa uvumilaji wa muda mfupi wa 12.5 kA na wa dinamiki wa 31.5 kA, 630 A ikiwa na 20 kA na 50 kA, wakati 1000 A na 1250 A zote mbili zikiwa na 31.5 kA na 80 kA.

Hapana. Kifaa hiki huunganisha, hukata au kuhamisha mizunguko iliyo chini ya volti lakini bila mzigo na hutoa nafasi ya kutenganisha inayoonekana; mikondo ya mzigo na ya hitilafu hushughulikiwa na kivunja mzunguko kinachohusiana.

Volti ya uvumilaji ya marudio ya umeme kwa muda wa dakika 1 ni 42 kV kati ya awamu na kati ya awamu na ardhi, na 48 kV kuvuka nafasi ya kutenganisha; volti ya uvumilaji ya msukosuko wa radi (thamani ya kilele) ni 75 kV na 85 kV kuvuka nafasi ya kutenganisha.

Katika mitandao ya ndani ya jengo ya awamu tatu ya 50 Hz yenye volti ya 12 kV (mifumo ya kiwango cha 10 kV), ikitumika pamoja na kabati la swichi gia lililofunikwa kwa chuma au kama kitenganishi kilichojitegemea. Ubuni unafuata kiwango GB 1985 cha viteganishi na swichi za kuardhisha za volti ya juu za mkondo mbadala.
