LJZN1-10 ኤፖክሲ የካስት-ሪዚን ስቴት ግሪድ መለኪያ የአሁን ትራንስፎርመር

የምርት እይታ

LJZN1-10 ሜትሪንግ የካሬንት ትራንስፎርመር የውስጥ ኤፖክሲ የተፈጠረ-ረዥን የካሬንት ትራንስፎርመር ሲሆን ለስቴት ግሪድ ሜትሪንግ መተግበሪያዎች የተዘጋጀ ነው። በ10 kV፣ 11 kV እና 12 kV ክላስ የሚዲየም-ቮልቴጅ የኃይል ስርዓቶች ውስጥ ለካሬንት መለኪያ፣ የኤሌክትሪክ ኃይል ሜትሪንግ እና ለቢሊንግ-ግሬድ ሜትሪንግ ዑደቶች ጥቅም ላይ ይውላል።

የተሰጠው ዳታ በQ/GDW 11681-2017 እና በተለየ የደንበኛ ማስረጃ ላይ የሚጣጣም መሆኑን ያሳያል። የመደበኛ ትክክለኛነት ጥምረት 0.2S / 0.2S ሲሆን፣ የተሰጠው የሁለተኛ ካሬንት መጠን 5 A ወይም 1 A ነው። ለኃይል ሜትሪንግ ካቢኔቶች፣ ስቴት ግሪድ-ስታይል የመለኪያ ፓነሎች እና ለውስጥ የሚዲየም-ቮልቴጅ ስዊችገር የሚፈልጉ የኃይል ሜትሪንግ መሳሪያዎች ለትክክለኛ የካሬንት ግቤት ተስማሚ ነው።

የምርት ዓይነት

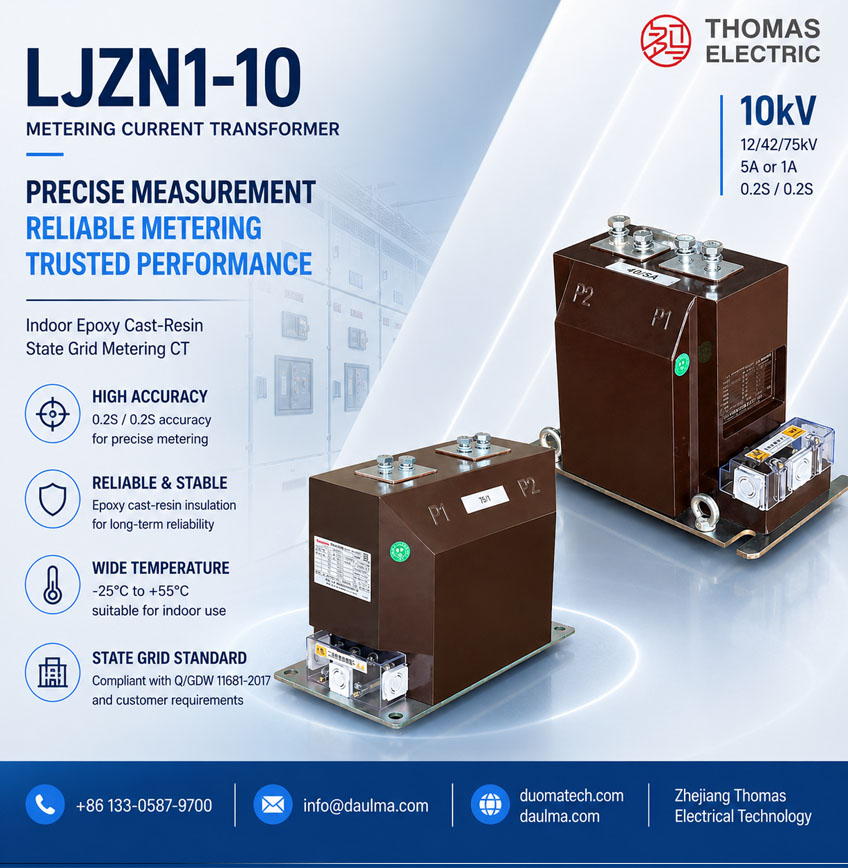

የምርት ማሳያ

መተግበሪያዎች

• 10 kV፣ 11 kV እና 12 kV ክላስ የውስጥ የሚዲየም-ቮልቴጅ ሜትሪንግ ካቢኔቶች
• ስቴት ግሪድ-ስታይል የኃይል ሜትሪንግ ፓነሎች እና የዩቲሊቲ ሜትሪንግ አሃዶች
• ከፍተኛ ሜትሪንግ ትክክለኛነት የሚፈልጉ የኤነርጂ ቢሊንግ ስርዓቶች
• የሚገቡ እና የሚወጡ ስዊችገር ሜትሪንግ ዑደቶች
• የሚዲየም-ቮልቴጅ የتوزيع ክፍሎች እና የኢንዱስትሪ ሱብስቴሽን ሜትሪንግ ነጥቦች
• 0.2S / 0.2S የትክክለኛነት ጥምረት የሚፈልጉ የመለኪያ ዑደቶች

ባህሪዎች

• ለሜትሪንግ የተሰራ ዲዛይን፡ LJZN1-10 በዋነኛነት ለኤነርጂ ሜትሪንግ መተግበሪያዎች ጥቅም ላይ ይውላል ሳይሆን ለአጠቃላይ ማለት የሚቻል የፕሮቴክሽን CT ተግባሮች ሳይሆን።
• 0.2S / 0.2S ትክክለኛነት፡ የትክክለኛነት ጥምረቱ ለቢሊንግ እና ሜትሪንግ ዑደቶች ከፍተኛ ትክክለኛነት ያለው የካሬንት መለኪያ ይደግፋል።
• ስቴት ግሪድ የመደበኛ ማጣቀሻ፡ ዕቃው በ Q/GDW 11681-2017 እና በደንበኛ የተለየ የቴክኒካል ማስረጃ መሰረት ተዘጋጅቷል።
• ርቀት ያለው የአካባቢ ምድብ፡ -25°C እስከ +55°C የሚሠራ የሙቀት ምድብ የሚጠየቁ የውስጥ ሜትሪንግ አካባቢዎችን ይደግፋል።
• ኤፖክሲ የተፈጠረ-ረዥን ኢንሱሌሽን፡ ሙሉ በሙሉ የተዘጋ የድራይ-ታይፕ ኢንሱሌሽን የዳይኤሌክትሪክ ስታቢሊቲ፣ የውሃ ተቃውሞ እና የሜካኒካል ጥበቃ ይጨምራል።
• ግልጽ ሜትሪንግ ምርጫ፡ የቴክኒካል ሰንጠረዥ በተሰጠው የመጀመሪያ ካሬንት፣ በተሰጠው ውፅዓት እና በሙቀት/ዳይናሚክ ካሬንት እሴቶች ለሜትሪንግ ፕሮጀክት ምርጫ በተደራጁ ሁኔታ ይዘጋጃል።

መርህ

LJZN1-10 የካሬንት ትራንስፎርመር በኤሌክትሮማግኔቲክ ኢንዳክሽን ይሰራል። የመጀመሪያ ካሬንት በማግኔቲክ ኮር ውስጥ ማግኔቲክ ፍሉክስ ይፈጥራል፣ እና የሁለተኛ ወንዝ ወደ ሜትሪንግ መሳሪያ በመጠን የሚመጣ የዝቅተኛ ካሬንት ምልክት ይሰጣል። ለኤነርጂ ሜትሪንግ ጥቅም፣ የCT ሬሾ ስህተት እና የፌዝ ማዞሪያ በተገለጸው የተሰጠው ተጠያቂነት ውስጥ በሚፈለገው የትክክለኛነት ምድብ ውስጥ መቆየት አለበት።

ምክንያቱም ይህ ምርት ለሜትሪንግ ሳይሆን ለከፍተኛ ፕሮቴክሽን ዲዛይን ጥቅም ላይ ይውላል፣ ምርጫው በተሰጠው የመጀመሪያ ካሬንት፣ በተሰጠው የሁለተኛ ካሬንት፣ በትክክለኛነት ክላስ፣ በተሰጠው ውፅዓት እና በሜትር እና በሁለተኛ የወይር ተጠያቂነት ላይ መተኮል አለበት። የሁለተኛ ዑደት በሥራ ላይ ሲሆን የተዘጋ ሆኖ መቆየት አለበት፣ እና ለማስተ维护 ትክክለኛ የሻርት መሳሪያ መጠቀም አለበት።

የሞዴል ምልክት

ይህ ሞዴል የውስጥ ሙሉ በሙሉ የተዘጋ ኤፖክሲ የተፈጠረ-ረዥን ኢንሱሌሽን ወህን ይቀበላል። የመጀመሪያ ኮንዳክተር፣ የሁለተኛ ወንዝ እና የማግኔቲክ ኮር በረዥን አካል ውስጥ ይዘጋጃሉ እና በውስጥ ስዊችገር ውስጥ ስታቢል ኢንሱሌሽን፣ የሜካኒካል ጥንካሬ እና የተጠራቀመ የረጅም ጊዜ ድርጊት ይሰጣል። ከአጠቃላይ ፕሮቴክሽን-የተኮረ የCTs ጋር ሲነጻጸር፣ ይህ ምርት በዋነኛነት ለሜትሪንግ ጥቅም የተቀየረ ሲሆን የትም ሬሾ ትክክለኛነት፣ የፌዝ ማዞሪያ እና የሁለተኛ ውፅዓት ተስማሚነት ከማለት የሚቻል የፕሮቴክሽን ጥምረቶች የበለጠ ጠቃሚ ነው።

የቴክኒካል ዳታ

የምርጫ ሰንጠረዥ

የሚከተለው ሰንጠረዥ በተሰጠው የቴክኒካል ዳታ መሰረት ይዘጋጃል። ለመጀመሪያ የዌብሳይት ምርጫ ብቻ ያለ መሆኑ ያስተውሉ። የመጨረሻ ደረጃ ምርጫዎች በተፈቀደ ዲራዊንግ፣ በኔምፕሌት እና በፋብሪካ የተፈተነ ሪፖርት መሰረት መከተል አለባቸው።

ማስታወሻ፡ የፕሮጀክት ማስረጃዎች የተዘረዘሩትን ዳታ ከሚጠቀሙ በላይ ከሆነ፣ የመጨረሻ ደረጃ ፓራሜትሮች በምርት አምራቹ እና በገዥ መካከል የሚደረግ ውል መሰረት መረጋገጥ አለባቸው።

ተርሚናሎች

የመጀመሪያ ተርሚናሎች እንደ P1 / P2 ይመልከታሉ። የሁለተኛ ተርሚናሎች በወይሪንግ ዲያግራም እና በኔምፕሌት መሰረት ከሜትሪንግ ዑደት ጋር ይገናኛሉ። ምክንያቱም ይህ ሞዴል ለሜትሪንግ ጥቅም ላይ ይውላል፣ ትክክለኛ ፖላሪቲ እና ደህንነቱ የተጠበቀ የሁለተኛ ወይሪንግ ለትክክለኛ የኤነርጂ መለኪያ አስፈላጊ ነው።

የአገልግሎት ሁኔታዎች

• የማጭበርበሪያ ቦታ፡ የውስጥ የሚዲየም-ቮልቴጅ ስዊችገር ወይም ሜትሪንግ ካቢኔት
• የስርዓት ቮልቴጅ፡ 10 kV፣ 11 kV እና 12 kV ክላስ ኔትዎርኮች
• የተሰጠው ድግግሞሽ፡ 50 Hz
• የአካባቢ ሙቀት፡ -25°C እስከ +55°C
• የማጭበርበሪያ አካባቢ ከከፍተኛ ማንቀጥቀጥ፣ ከኮንዳክቲቭ ዳስት፣ ከኮሮሲቭ ጋዝ፣ ከኤክስፕሎሲቭ ሚዲየም፣ ከከፍተኛ ፖሊውሽን እና ከማይተነበይ ኮንዴንሴሽን ውጭ መሆን አለበት።
• ሜትሪንግ ወይሪንግ አጭር፣ ደህንነቱ የተጠበቀ እና ከተሰጠው ውፅዓት ተጠያቂነት ጋር የተጣጣመ መሆን አለበት እንዲሁም ትክክለኛነት ለማስጠንከር።

ደረጃዎች እና ተስማሚነት

LJZN1-10 ሜትሪንግ የካሬንት ትራንስፎርመር በQ/GDW 11681-2017 እና በተለየ የደንበኛ ማስረጃ መሰረት ተዘጋጅቷል። ዕቃው ለስቴት ግሪድ ሜትሪንግ መተግበሪያዎች የተዘጋጀ ሲሆን የሚፈለገው የካሬንት ሬሾ፣ የትክክለኛነት ክላስ፣ የተሰጠው ውፅዓት እና የተፈቀደ ሜትሪንግ ካቢኔት ዲራዊንግ መሰረት መረጋገጥ አለበት። የተለመደ ፒንስፔክሽን ብዙውን ጊዜ ሬሾ ማረጋገጫ፣ ፖላሪቲ ፈተና፣ ትክክለኛነት ፈተና፣ ኢንሱሌሽን ወዝግብ ፈተና እና የውጤት ፒንስፔክሽን ይጨምራል።

ማጭበርበሪያ እና ልኬቶች

የምርት ዕቃው የውስጥ የደጋፊ ዓይነት ወህን ይቀበላል እና የላይኛው የመጀመሪያ ተርሚናሎች እና የታችኛው የሁለተኛ ተርሚናል ዝግጅት ይኖረዋል። የምሳሌ ዲራዊንግ ኮምፓክት ሜትሪንግ CT አካል ከተሰማራ ቤዝ እና የተርሚናል አካባቢ ጋር ያሳያል። ማጭበርበሪያ በመጀመር በፊት፣ የማውጫ-ሐወል ቦታ፣ የመጀመሪያ ተርሚናል ርቀት፣ የሁለተኛ ተርሚናል ቦልክ ቦታ እና የግራውንድ ነጥብ በተፈቀደ ዲራዊንግ መሰረት ያረጋግጡ።

ልኬቶች

የደህንነት ማስታወሻዎች

• ማጭበርበሪያ በመጀመር በፊት ሞዴል፣ የካሬንት ሬሾ፣ የተሰጠው የሁለተኛ ካሬንት፣ የተሰጠው ውፅዓት እና የትክክለኛነት ክላስ ያረጋግጡ።
• ወይሪንግ በመጀመር በፊት የመጀመሪያ ተርሚናል አቅጣጫ፣ የሁለተኛ ተርሚናል ምልክት እና የግራውንድ ነጥብ ያረጋግጡ።
• ለሜትሪንግ ካቢኔት ማጭበርበሪያ የተፈቀደ ዲራዊንግ ይጠቀሙ።
• ኤነርጂ ሜትር ሲገናኝ በፊት ፖላሪቲ ያረጋግጡ።
• የካሬንት ትራንስፎርመር የሁለተኛ ዑደት የመጀመሪያ ዑደት ኃይል ሲኖረው አይዘጋ ይሆናል።
• ሜትር ወይም መሳሪያ ሲቋረጥ በፊት፣ የሁለተኛ ዑደት በትክክለኛ የሻርት መሳሪያ ይዘጋጁ።
• ማጭበርበሪያ እና ማስተ维护 በተጠናቀቁ የኤሌክትሪክ ሰራተኞች መከናወን አለበት።

የትዕዛዝ መረጃ

• የምርት ሞዴል፡ LJZN1-10
• የስርዓት ቮልቴጅ፡ 10 kV፣ 11 kV ወይም 12 kV
• የተሰጠው የመጀመሪያ ካሬንት እና የተሰጠው የሁለተኛ ካሬንት
• የትክክለኛነት ክላስ ጥምረት፡ 0.2S / 0.2S
• የተሰጠው ውፅዓት ማስረጃ፡ በሬሾ መሰረት 10/10 VA ወይም 15/15 VA
• የተሰጠው የኢንሱሌሽን ደረጃ እና የደረጃ ማስረጃ
• ሜትሪንግ ካቢኔት ዲራዊንግ፣ የተርሚናል ዝግጅት እና የማውጫ ልኬት ማስረጃ
• ብዛት፣ ሰርቲፊኬቶች፣ የተለመደ የፈተና ሪፖርቶች፣ ላቤሊንግ እና የማሸግ ማስረጃዎች

የምርጫ መመሪያ

1. ሜትሪንግ ዓላማ ያረጋግጡ፡ የCT በዋነኛነት ለሚዲየም-ቮልቴጅ የኤነርጂ ሜትሪንግ የሚፈለግ ከሆነ LJZN1-10 ይምረጡ።
2. ቮልቴጅ ክላስ ያረጋግጡ፡ የኢንሱሌሽን ኮኦርዲኔሽን ተረጋግጧል ከሆነ ለ10 kV፣ 11 kV እና 12 kV ክላስ ስርዓቶች ይጠቀሙ።
3. የካሬንት ሬሾ ይምረጡ፡ የተሰጠው የመጀመሪያ ካሬንት በፊደር ጫና እና በሜትሪንግ ምድብ መሰረት ይምረጡ።
4. የተሰጠው ውፅዓት ያረጋግጡ፡ የተሰጠው ውፅዓት ከኤነርጂ ሜትር ተጠያቂነት እና ከሁለተኛ የወይር ተጠያቂነት ጋር ያጣጥሙ።
5. ትክክለኛነት ያረጋግጡ፡ ለሜትሪንግ ዑደት 0.2S / 0.2S የትክክለኛነት ማስረጃ ያረጋግጡ።
6. ወዝግብ ካሬንት ያረጋግጡ፡ በስዊችገር የፌልት ደረጃ መሰረት የጊዜ ማቋረጥ ሙቀት ካሬንት እና ዳይናሚክ ካሬንት ያረጋግጡ።
7. ዲራዊንግ ያረጋግጡ፡ ምርት ማምረት በፊት የአውትላይን ልኬቶች፣ የተርሚናል ዲያግራም እና የኔምፕሌት ዳታ ያረጋግጡ።
