Produktübersicht
Der Messstromwandler LJZN1-10 ist ein innenraumgeeigneter, epoxidharzgegossener Stromwandler, der speziell für Messanwendungen im State Grid konzipiert wurde. Er dient zur Strommessung, elektrischen Energiemessung und Abrechnungsmessung in 10-kV-, 11-kV- und 12-kV-Mittelspannungssystemen.
Die bereitgestellten Daten belegen die Übereinstimmung mit Q/GDW 11681-2017 sowie speziellen Kundenanforderungen. Die standardmäßige Genauigkeitskombination beträgt 0,2S / 0,2S bei einem Nennsekundärstrom von 5 A oder 1 A. Der Wandler eignet sich für Energiemessschränke, State-Grid-typische Messfelder und Innenraum-Mittelspannungsschaltanlagen, die eine präzise Stromzufuhr für Energiemessgeräte erfordern.
Produkttyp
| Position | Spezifikation |
|---|---|
| Produktname | Innenraum-Epoxidharz-Messstromwandler |
| Modellreihe | LJZN1-10 |
| Anwendungstyp | State-Grid-Messstromwandler |
| Aufbau | Innenraum, Epoxidharzguss, vollständig umschlossene Stützkonstruktion |
| Systemspannungseinsatz | 10 kV, 11 kV und 12 kV Mittelspannungssysteme |
| Bemessungs-Isolationspegel | 12/42/75 kV |
| Nennfrequenz | 50 Hz |
| Nennsekundärstrom | 5 A oder 1 A |
| Genauigkeitskombination | 0,2S / 0,2S |
| Umgebungstemperatur | -25°C bis +55°C |

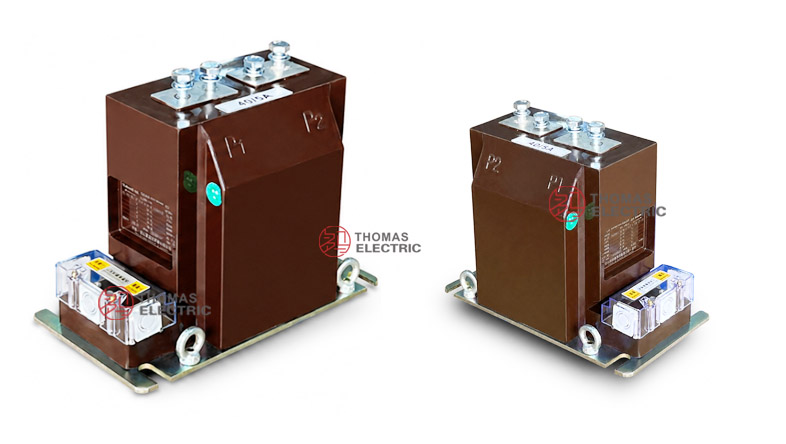

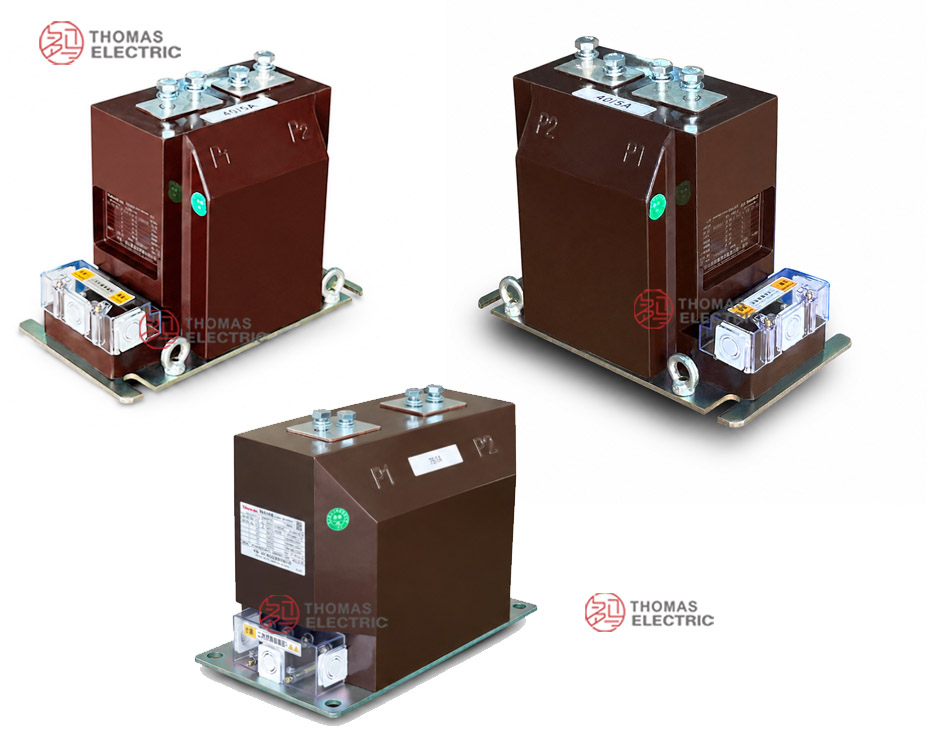

Produktansicht
Anwendungen
- 10-kV-, 11-kV- und 12-kV-Innenraum-Mittelspannungs-Messschränke
- State-Grid-typische Energiemessfelder und Versorgungsunternehmens-Messeinheiten
- Energieabrechnungssysteme mit hohen Genauigkeitsanforderungen
- Messkreise in Einspeise- und Abgangsschaltanlagen
- Messpunkte in Mittelspannungsverteilräumen und industriellen Umspannwerken
- Messkreise mit Genauigkeitskombination 0,2S / 0,2S
Merkmale
- Messaufgabenorientiertes Design: Der LJZN1-10 wird hauptsächlich für Energiemessanwendungen eingesetzt und nicht für allgemeine Mehrkern-Schutzstromwandler-Funktionen.
- 0,2S / 0,2S Genauigkeit: Diese Genauigkeitskombination ermöglicht hochpräzise Strommessungen für Abrechnungs- und Messkreise.
- State-Grid-Standardreferenz: Das Produkt wurde gemäß Q/GDW 11681-2017 und kundenspezifischen technischen Anforderungen entwickelt.
- Großer Umgebungstemperaturbereich: Der Betriebstemperaturbereich von -25°C bis +55°C eignet sich für anspruchsvolle Innenraum-Messumgebungen.
- Epoxidharz-Isolierung: Vollständig umschlossene trockene Isolierung verbessert die dielektrische Stabilität, Feuchtigkeitsbeständigkeit und mechanischen Schutz.
- Klare Messauswahl: Die technische Tabelle ist nach Nennprimärstrom, Nennleistung sowie thermischem und dynamischem Kurzschlussstrom gegliedert, um die Auswahl für Messprojekte zu erleichtern.
Funktionsprinzip
Der LJZN1-10-Stromwandler arbeitet nach dem Prinzip der elektromagnetischen Induktion. Der Primärstrom erzeugt einen magnetischen Fluss im Eisenkern, wodurch die Sekundärwicklung ein proportionales Niedrigstromsignal an das Messgerät abgibt. Für den Einsatz in der Energiemessung muss der Wandler den Verhältnisfehler und die Phasenverschiebung innerhalb des geforderten Genauigkeitsbereichs unter der angegebenen Nennbelastung halten.
Da dieses Produkt für Messzwecke und nicht für schwere Schutzkonfigurationen vorgesehen ist, sollte die Auswahl auf Nennprimärstrom, Nennsekundärstrom, Genauigkeitsklasse, Nennleistung sowie die passende Belastung durch Zähler und Sekundärverkabelung fokussiert werden. Der Sekundärkreis muss während des Betriebs stets geschlossen bleiben; für Wartungsarbeiten ist eine geeignete Kurzschlussvorrichtung zu verwenden.
Modellbezeichnung
| Code | Bedeutung |
|---|---|
| L | Stromwandler |
| J | Mess-/Messanwendungsreihe |
| Z | Epoxidharzguss-Isolierung |
| N | Innenraumtyp / spezieller Messaufbau-Code |
| 1 | Konstruktions-Seriennummer |
| 10 | 10-kV-Katalogspannungsklasse; geeignet für 10-kV-, 11-kV- und 12-kV-Systeme, sofern die Isolationskoordination bestätigt ist |
Dieses Modell verfügt über eine vollständig umschlossene Epoxidharz-Isolierkonstruktion für den Innenraum. Leiter, Sekundärwicklung und Magnetkern sind im Harzkörper eingekapselt, um stabile Isolation, mechanische Festigkeit und zuverlässige Langzeitperformance in Innenraum-Schaltanlagen zu gewährleisten. Im Vergleich zu allgemeinen schutzorientierten Stromwandlern ist dieses Produkt primär für Messzwecke ausgelegt, bei denen Verhältnisgenauigkeit, Phasenverschiebung und Konsistenz der Sekundärausgabe wichtiger sind als multifunktionale Schutzkombinationen.
Technische Daten
| Position | Spezifikation |
|---|---|
| Modell | LJZN1-10 |
| Systemspannungseinsatz | 10 kV, 11 kV und 12 kV Systeme |
| Bemessungs-Isolationspegel | 12/42/75 kV |
| Nennfrequenz | 50 Hz |
| Nennsekundärstrom | 5 A oder 1 A |
| Genauigkeitsklassenkombination | 0,2S / 0,2S |
| Nennleistung | 10/10 VA für niedrige Strombereiche; 15/15 VA für höhere Strombereiche gemäß bereitgestellter Daten |
| Umgebungstemperatur | -25°C bis +55°C |
| Gültiger Standard | Q/GDW 11681-2017 und kundenspezifische Anforderungen |
| Anwendung | Messung von State-Grid-Messstromwandlern |
Auswahltabelle
Die folgende Tabelle basiert auf den bereitgestellten technischen Daten und dient ausschließlich der vorläufigen Auswahl auf der Website. Endgültige Bemessungswerte sind den genehmigten Zeichnungen, Typenschildern und Werkstestberichten zu entnehmen.
| Bemessungs-
Primär- Strom (A) |
Genauigkeits-
klasse- kombination |
Bemessungs-
leistung (VA) |
Kurzzeit-
thermischer Strom |
Bemessungs-
dynamischer Strom (kA) |
|---|---|---|---|---|
| 5, 10, 15 | 0,2S / 0,2S | 10 / 10 | 4 kA / 1s | 10 |
| 20, 25 | 15 / 15 | 5 kA / 2s | 12,5 | |
| 30, 40 | 8 kA / 2s | 20 | ||
| 50, 60 | 10 kA / 2s | 25 | ||
| 75, 80 | 16 kA / 2s | 40 | ||
| 100, 150, 200, 250 | 20 kA / 2s | 50 | ||
| 300, 400, 500 | 25 kA / 4s | 63 | ||
| 600, 750 | 31,5 kA / 4s | 80 |
Hinweis: Sofern Projektanforderungen die aufgeführten Daten überschreiten, sind die endgültigen Parameter zwischen Hersteller und Käufer zu vereinbaren.
Anschlüsse
Primäranschlüsse sind mit P1 / P2 gekennzeichnet. Sekundäranschlüsse werden entsprechend Schaltplan und Typenschild an den Messkreis angeschlossen. Da dieses Modell für Messzwecke verwendet wird, sind korrekte Polarität und sichere Sekundärverdrahtung für eine genaue Energiemessung unerlässlich.
| Anschluss | Funktion | Technischer Hinweis |
|---|---|---|
| P1 / P2 | Primärstromanschlüsse | Richtung des Primärstroms muss dem Schaltplan der Schaltanlage entsprechen. |
| S1 / S2 | Sekundäre Messausgänge | Wird für Eingang des Energiezählers oder Messgeräts verwendet. |
| Kurzschlussanschluss | Sicherheit bei Sekundärwartung | Empfohlen vor dem Trennen eines Zählers oder Instruments. |
| Erdungspunkt | Sicherheitserdung | Erdung muss den Anforderungen der Schaltanlage und des Messschranks entsprechen. |
Betriebsbedingungen
- Installationsort: Innenraum-Mittelspannungsschaltanlage oder Messschrank
- Systemspannung: 10-kV-, 11-kV- und 12-kV-Netze
- Nennfrequenz: 50 Hz
- Umgebungstemperatur: -25°C bis +55°C
- Die Installationsumgebung darf keine starken Vibrationen, leitfähigen Staub, korrosive Gase, explosionsfähige Medien, starke Verschmutzung oder ungewöhnliche Kondensation aufweisen.
- Messverkabelung sollte kurz, sicher und auf die Nennbelastung abgestimmt sein, um die Genauigkeit zu gewährleisten.
Normen und Konformität
Der Messstromwandler LJZN1-10 wurde gemäß Q/GDW 11681-2017 und speziellen Kundenanforderungen entwickelt. Das Produkt ist für State-Grid-Messanwendungen vorgesehen und sollte entsprechend erforderlichem Stromübersetzungsverhältnis, Genauigkeitsklasse, Nennleistung und genehmigter Messschrankzeichnung ausgewählt werden. Routineprüfungen umfassen üblicherweise Verhältnisprüfung, Polaritätsprüfung, Genauigkeitsprüfung, Spannungsfestigkeitsprüfung und Sichtprüfung.
Installation und Abmessungen

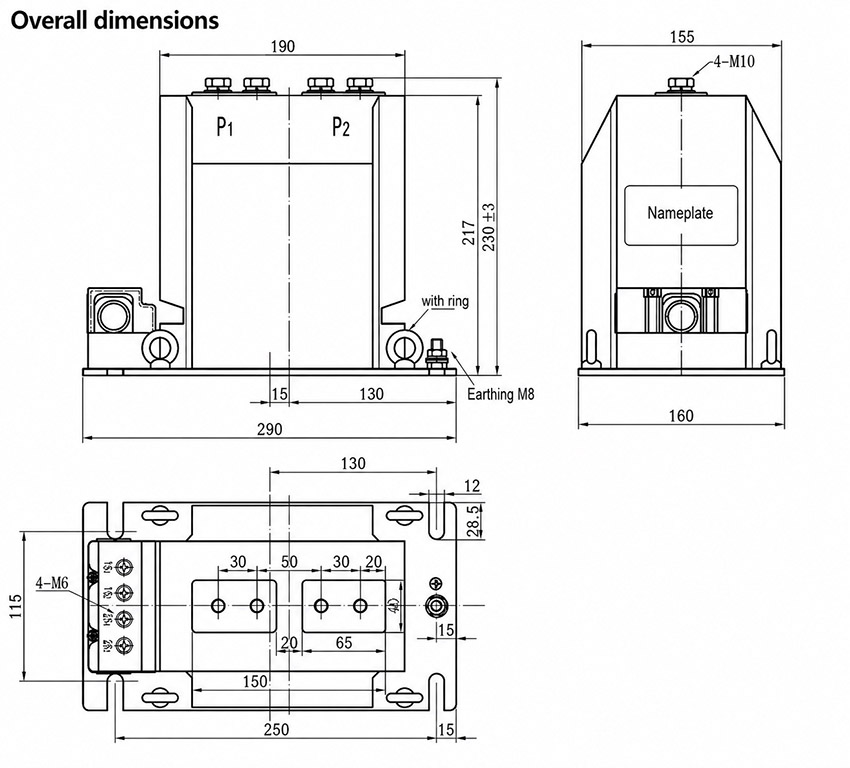

Das Produkt verfügt über eine Stützkonstruktion für den Innenraum mit oberen Primäranschlüssen und unterer Sekundäranschlussanordnung. Die Beispielzeichnung zeigt einen kompakten Messstromwandlerkörper mit festem Sockel und Anschlussbereich. Vor der Installation sind Bohrlochposition, Primäranschlussabstand, Lage der Sekundärklemmenleiste und Erdungspunkt gemäß genehmigter Zeichnung zu bestätigen.
Abmessungen
| Position | Abmessung / Hinweis |
|---|---|
| Konstruktionsart | Innenraum-Epoxidharz-Messstromwandler |
| Primäranschlussanordnung | Oberer P1 / P2-Anschluss |
| Sekundäranschlussbereich | Untere Klemmenleiste gemäß Zeichnung |
| Befestigungssockel | Fester Sockel mit Befestigungsbohrungen gemäß Außenkonturzeichnung |
| Zeichnungsbestätigung | Erforderlich vor Produktion oder Austausch des Messschranks |
Sicherheitshinweise
- Modell, Stromübersetzung, Nennsekundärstrom, Nennleistung und Genauigkeitsklasse vor Installation prüfen.
- Richtung der Primäranschlüsse, Kennzeichnung der Sekundäranschlüsse und Erdungspunkt vor Verdrahtung kontrollieren.
- Genehmigte Zeichnung für die Installation im Messschrank verwenden.
- Polarität vor Anschluss des Energiezählers bestätigen.
- Der Sekundärkreis eines Stromwandlers darf bei eingeschaltetem Primärkreis nicht geöffnet werden.
- Vor dem Trennen eines Zählers oder Instruments den Sekundärkreis über eine geeignete Kurzschlussvorrichtung kurzschließen.
- Installation und Wartung dürfen nur durch qualifiziertes Elektrofachpersonal durchgeführt werden.
Bestellinformationen
- Produktmodell: LJZN1-10
- Systemspannung: 10 kV, 11 kV oder 12 kV
- Bemessungsprimärstrom und bemessener Sekundärstrom
- Genauigkeitsklassenkombination: 0,2S / 0,2S
- Nennleistungsanforderung: 10/10 VA oder 15/15 VA je nach Übersetzung
- Bemessungs-Isolationspegel und Normanforderungen
- Zeichnung des Messschranks, Anschlussanordnung und Montageabmessungsanforderungen
- Menge, Zertifikate, Routineprüfberichte, Kennzeichnung und Verpackungsanforderungen
Auswahlleitfaden
- Messzweck bestätigen: LJZN1-10 wählen, wenn der Wandler hauptsächlich für Mittelspannungs-Energiemessung benötigt wird.
- Spannungsklasse bestätigen: Für 10-kV-, 11-kV- und 12-kV-Systeme verwenden, sobald die Isolationskoordination bestätigt ist.
- Stromübersetzung wählen: Bemessungsprimärstrom entsprechend Last und Messbereich des Abgangs auswählen.
- Nennleistung prüfen: Nennleistung an die Belastung des Energiezählers und der Sekundärverkabelung anpassen.
- Genauigkeit verifizieren: Anforderung an Genauigkeit 0,2S / 0,2S für den Messkreis bestätigen.
- Kurzschlussfestigkeit prüfen: Kurzzeitthermischen Strom und dynamischen Strom entsprechend Fehlerpegel der Schaltanlage bestätigen.
- Zeichnung genehmigen: Außenabmessungen, Anschlussschema und Typenschildangaben vor Produktion bestätigen.
