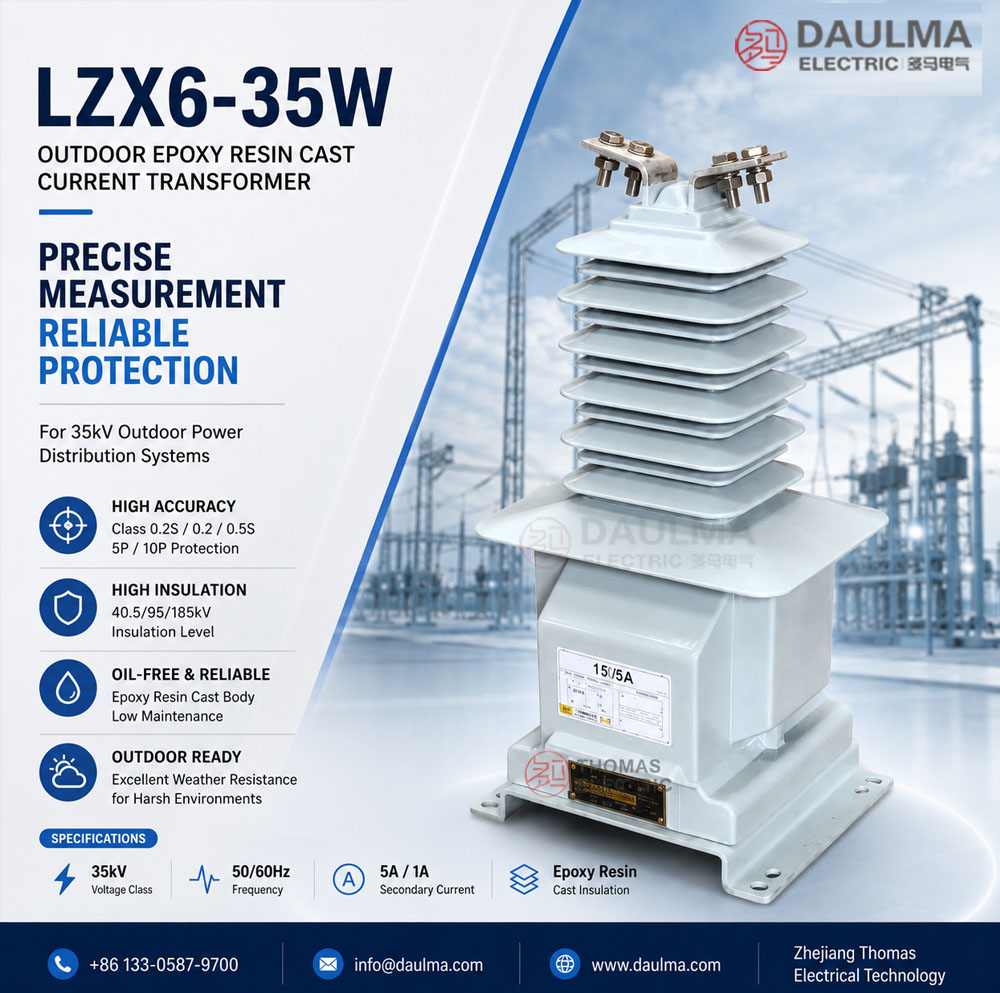

LZX6-35W የውጭ ኤፖክሲ ሪዚን የተሰራ የአሁን ትራንስፎርመር

የምርት እይታ

LZX6-35W የ屋外 ኤፖክሲ ሪዚን የተሰራ የአሁን ትራንስፎርመር ለ35kV / 40.5kV የ屋外 የኃይል ስርዓቶች የተዘጋጀ የከፍተኛ ቮልቴጅ የድረ-አይነት የመለኪያ ትራንስፎርመር ነው። በ50Hz ወይም 60Hz የተሰጠ ድግግሞሽ ያለው የAC የኃይል ስርዓቶች ውስጥ ለአሁን መለኪያ፣ የኢነርጂ መለኪያ እና ሪሌ ጥበቃ ይጠቅማል። ይህ ምርት የ屋外 ኤፖክሲ የሪዚን ሙሉ በሙሉ የተዘጋ አወቃቀር ይጠቀማል፣ ይህም ለግልጽ የሆኑ የአገልግሎት ሁኔታዎች የተረጋጋ የኢንሱሌሽን ተግባር፣ ሜካኒካላዊ ጥንካሬ እና የአየር ሁኔታ ተቃዋሚነት ይሰጣል።

ይህ ምርት እንደ 35kV የ屋外 የከፍተኛ ቮልቴጅ ኤፖክሲ CT ለኤሌክትሪክ ማከፋፈያ ስቴሽኖች፣ የ屋外 ፏዳ ቤይዎች፣ የዲስትሪቢዩሽን ትራንስፎርመር ጥበቃ እና የኢንዱስትሪ የግሪድ የግንኙነት ነጥቦች ሊቆጠር ይገባል። ከኦይል-የተሳተፉ የ屋外 CTs ጋር ሲነፃፀር፣ LZX6-35W ኦይል የለውም፣ ትንሽ ነው እና ማስተካከል ቀላል ነው። ከ20kV / 24kV የ屋外 ኤፖክሲ CTs ጋር ሲነፃፀር፣ የበለጠ የኢንሱሌሽን ፕላትፎርም ያለው ነው እና 40.5/95/185kV የኢንሱሌሽን ደረጃ እና ትልቅ የ屋外 የክሪፒጅ / ክሊርንስ ማስፈላጊያዎች አሉት።

የምርት አይነት

የሞዴል ማብራሪያ

• L: የአሁን ትራንስፎርመር።
• Z: የፒላር-አይነት / የፖስት-አይነት አወቃቀር ማጣቀሻ።
• X: የ屋外 የከፍተኛ ቮልቴጅ የአሁን ትራንስፎርመር የአወቃቀር ስሪዝ ማጣቀሻ።
• 6: የዲዛይን ቅደም ተከተል ወይም የአወቃቀር ፕላትፎርም ኮድ።
• 35: 35kV የተሰጠ የቮልቴጅ ክፍል፣ ብዙውን ጊዜ በ35kV / 40.5kV የኢንሱሌሽን ፕላትፎርሞች ውስጥ ይጠቀማል።
• W: የ屋外 አይነት።
• 5A ወይም 1A: የተሰጠ የሁለተኛ ደረጃ አሁን ምርጫ።
• የትክክለኛነት ክፍል: የመለኪያ ክፍሎች ለምሳሌ 0.2S፣ 0.2፣ 0.5S፣ 0.5፣ እና የጥበቃ ክፍሎች ለምሳሌ 5P / 10P በፕሮጀክት ማስፈላጊያ መሰረት።

የምርት ቦታ

LZX6-35W እንደ 35kV የ屋外 ኤፖክሲ ሪዚን CT ለከፍተኛ ቮልቴጅ ዲስትሪቢዩሽን እና ስብስታ ስቴሽን አገልግሎት መፃፍ አለበት። ዋናው ልዩነት የበለጠ የኢንሱሌሽን ደረጃ እና የ屋外 የድረ-አይነት የሪዚን የተሰራ አወቃቀር ነው። ይህ ትንሽ የውስጥ ስዊችጂር CT አይደለም፣ እና የኦይል-የተሳተፈ CT አይደለም። የተሻለ ቦታ ለ35kV የኢንሱሌሽን ድምጽ ማስተካከል፣ የተረጋጋ የመለኪያ ውፅዓት እና የጥበቃ-ክፍል የሁለተኛ ደረጃ ወንዶች የሚያስፈልጉ ፕሮጀክቶች ለኦይል-ነፃ የ屋外 CT ነው።

መተግበሪያዎች

• 35kV የ屋外 ስብስታ ስቴሽኖች እና ዲስትሪቢዩሽን ፏዳ ቤይዎች
• 35kV / 40.5kV የ屋外 የአሁን መለኪያ ነጥቦች
• የኢነርጂ መለኪያ እና የዩቲሊቲ የቢል መለኪያ ዑደቶች
• ለፏዳዎች፣ ትራንስፎርመሮች እና ካፓሲተር ባንኮች ሪሌ ጥበቃ
• የኢንዱስትሪ የኃይል ዲስትሪቢዩሽን ስርዓቶች እና የግሪድ የግንኙነት ፕሮጀክቶች
• ለአየር ፍሳሽ፣ ፀሐይ እና ማጠራቀሚያ ስርዓቶች የሚገኙ የተለያዩ ኢነርጂ ስብስታ ስቴሽኖች
• ኦይል-ነፃ የ屋外 የከፍተኛ ቮልቴጅ የመለኪያ ትራንስፎርመሮች የሚያስፈልጉ ፕሮጀክቶች

የሚለዩ ባህሪዎች

• 35kV የ屋外 የኢንሱሌሽን ፕላትፎርም፡ የተሰጠ የኢንሱሌሽን ደረጃ 40.5/95/185kV የ35kV / 40.5kV የኃይል ስርዓቶች ይደግፋል።
• የድረ-አይነት ኤፖክሲ ሪዚን የተሰራ፡ ሙሉ በሙሉ የተዘጋ ኦይል-ነፃ አወቃቀር የማያልፍ አደጋ ይቀንሳል እና የ屋외 ማስተካከል ይቀላልላል።
• ከፍተኛ ሜካኒካላዊ ጥንካሬ፡ የፒላር-አይነት አወቃቀር ለ屋外 ማጭበርበር፣ የኮንዳክተር ግንኙነት እና የመስክ የቁጥጥር ስክሪም ከሚመጣው ሜካኒካላዊ ጫና ተስማሚ ነው።
• የመለኪያ እና ጥበቃ ትክክለኛነት፡ በፕሮጀክት ዲዛይን መሰረት 0.2S / 0.2 / 0.5S / 0.5 የመለኪያ ክፍሎች እና 5P / 10P የጥበቃ ክፍሎች ይደግፋል።
• ልዩ የሁለተኛ ደረጃ ዝግጅት፡ አንድ ሬሾ፣ ታፕድ ሬሾ እና ሁለት-ሁለተኛ ደረጃ ወንድ ዝግጅቶች በስርዓቱ ማስፈላጊያ መሰረት ሊመረጡ ይችላሉ።
• የ屋외 አገልግሎት አቅም፡ ለ屋외 ማጭበርበር ውስጥ ያለ ሞ湿度፣ UV ግልፅነት፣ ዳስት እና የሙቀት ለውጥ የተዘጋጀ።

የስራ መርህ

LZX6-35W የአሁን ትራንስፎርመር በ35kV ዑደት ውስጥ ያለውን ከፍተኛ የመጀመሪያ ደረጃ አሁን ወደ የተመዘጋጀ ዝቅተኛ የሁለተኛ ደረጃ አሁን፣ ብዙውን ጊዜ 5A ወይም 1A ይቀይራል። የሁለተኛ ደረጃ ውፅዓት ወደ ሜትሮች፣ ጥበቃ ሪሌዎች፣ የማንቃት መሳሪያዎች ወይም SCADA የግቤት ዑደቶች ይገናኛል። የኤፖክሲ ሪዚን የተሰራ አካል በከፍተኛ ቮልቴጅ የመጀመሪያ ደረጃ ዑደት እና በዝቅተኛ ቮልቴጅ የሁለተኛ ደረጃ ዑደት መካከል የኢንሱሌሽን ይሰጣል።

ለመለኪያ፣ CT የራሱ ሬሾ ስህተት እና የደረጃ ለውጥ በተመረጠው የትክክለኛነት ክፍል እና በቫ ውስጥ መቆየት አለበት። ለሪሌ ጥበቃ፣ የጥበቃ ወንድ በስህተት-አሁን ሁኔታዎች ውስጥ በቂ ውፅዓት ሊያቀርብ አለበት። ስለዚህ፣ የአሁን ሬሾ፣ የትክክለኛነት ክፍል፣ የተሰጠ ውፅዓት፣ የጊዜ ማስተካከያ የሙቀት አሁን እና ዲናሚክ አሁን እንደ አንድ ሙሉ የኢንጄነሪንግ ስብስት መረጠ መሆን አለበት።

የቴክኒክ ዳታ

የምርጫ ሰንጠረዥ

የሚከተለው ሰንጠረዥ ከተሰጠው ካታሎግ ዳታ ተደራጅቷል እና ለዌብሳይት ማሳያ ተመቻቷል። ረጅም ራስጌቶች ለተሻለ ሪስፖንሲቭ ዝርያ ወደ ብዙ መስመሮች ተከፍለዋል።

ማስታወሻ፡ ሰንጠረዡ ለመጀመሪያ ምርጫ ነው። የመጨረሻ የአሁን ሬሾ፣ የተሰጠ ቫ፣ የትክክለኛነት ክፍል፣ የወንድ ብዛት፣ የጊዜ ማስተካከያ የሙቀት አሁን፣ ዲናሚክ አሁን እና የተርሚናል ዝግጅት በስም ገልበጣ፣ በተፈቀደ ዲራውንግ እና በፋብሪካ የሙከራ ሪፖርት መሰረት መፈጸም አለበት።

የተለመዱ የስራ ሁኔታዎች

ማጭበርበር እና ልኬቶች

LZX6-35W በተረጋጋ የ屋外 የስ틸 አወቃቀር፣ የኮንክሪት መሰረት፣ የስብስታ ስቴሽን ብራኬት ወይም የፖል-ማውጫ ድጋፍ ላይ በቀጥታ መጭበርበር አለበት። ምርቱ የከፍተኛ ቮልቴጅ የ屋外 ቡሺንግ አወቃቀር አለው፣ ስለዚህ የደረጃ-ደረጃ እና የደረጃ-መሬት ክሊርንስ ከማጭበርበር በፊት መፈተሽ አለበት። የሁለተኛ ደረጃ የተርሚናል ቦክስ ለቁጥጥር፣ ሙከራ እና ማስተካከል በታችኛው አካል ላይ ይዘጋጃል።

ወንዶች & የተርሚናል ምልክቶች

LZX6-35W ፕላትፎርም የተለያዩ የሁለተኛ ደረጃ የቁጥጥር ዝግጅቶች ጋር ሊሰጥ ይችላል፣ ይህም አንድ ሬሾ፣ ታፕድ ሬሾ እና ሁለት-ሁለተኛ ደረጃ ወንድ ዝግጅቶች ያካትታል። የመጨረሻ የተርሚናል ምልክቶች በተፈቀደ የቁጥጥር ዲያግራም እና በስም ገልበጣ መሠረት መከተል አለባቸው።

ስታንዳርዶች እና ተጠቃሚነት

ለአሁኑ ዓለም አቀፍ ሰነድ፣ LZX6-35W እንደ IEC 61869-1 እና IEC 61869-2 መተንተን አለበት። ለGB-የተመሰረተ ፕሮጀክቶች፣ GB/T 20840.1 እና GB/T 20840.2 ሊጠቀሙ ይችላሉ። የተሰጠው ካታሎግ መረጃ GB20840.1-2010 እና GB20840.2-2014 ይማጣቀሻል። የመጨረሻ የተጠቃሚነት ዘርፍ በምርጫ፣ በቴክኒክ ድምጽ እና በየቀን የሙከራ ፕላን መሰረት መፈጸም አለበት።

የደህንነት ማስታወሻዎች

• 35kV / 40.5kV የቮልቴጅ ክፍል፣ የተሰጠ የኢንሱሌሽን ደረጃ፣ የአሁን ሬሾ፣ የሁለተኛ ደረጃ አሁን፣ የትክክለኛነት ክፍል እና የተሰጠ ቫ ከማጭበርበር በፊት ያረጋግጡ።
• ሜትሮች፣ ሪሌዎች ወይም የሙከራ መሳሪያዎች ከመገናኘት በፊት P1 / P2 ፖላሪቲ እና የሁለተኛ ደረጃ የተርሚናል ምልክቶች ያረጋግጡ።
• የ屋외 የኤሌክትሪክ ክሊርንስ፣ ድጋፍ ጥንካሬ፣ የኮንዳክተር የግንኙነት አንግል እና ሜካኒካላዊ ጫና ከመሙላት በፊት ያረጋግጡ።
• የCT መሰረት እና የሁለተኛ ደረጃ ዑደት አንድ ነጥብ በስብስታ ስቴሽን የግራውንድንግ ዲዛይን መሰረት ያግሩ።
• የCT የሁለተኛ ደረጃ ዑደት የመጀመሪያ ደረጃ አሁን በሚፈስስ ጊዜ አይክፈትም።
• ሜትሮች፣ ሪሌዎች ወይም የሙከራ መሳሪያዎች ከመቋረጥ በፊት፣ የሁለተኛ ደረጃ ዑደት በተፈቀደ የሽорт ማሽን ይሽርቱ።
• የሁለተኛ ደረጃ የተርሚናል ቦክስ ከቁጥጥር በኋላ ያጠጡ ለሞ湿度 ግብ መግባት ለማቀንስ እና የ屋외 ደንብ ለማስጠንከር።
• ማጭበርበር እና ኮሚሽናል በተጠቃሚ የከፍተኛ ቮልቴጅ የኤሌክትሪክ ሰራተኞች መፈጸም አለበት።
