የምርት አጠቃላይ ማብራሪያ

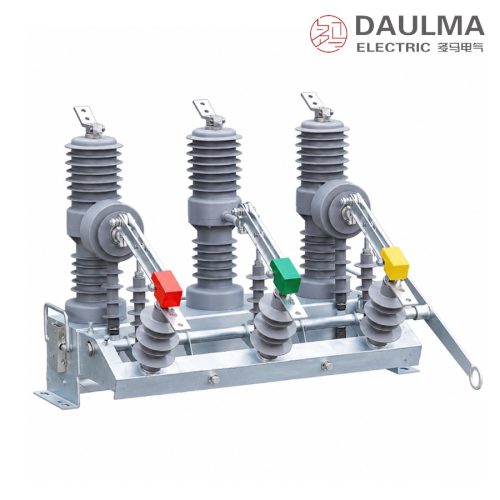

ZW32-12G የሶስት ደረጃ 12kV፣ 50Hz የ屋外 ቫክዩም ሰርክት ብሬከር ሲሆን ለከተማ እና ለገጠር የሚታወቀው የዲስትሪቢሽን ኔትዎርክ ይ предназнач ነው። ይህ ምርት የጭነት፣ የበለጠ ጭነት እና የጭንቀት ዑደት ወቅት ያለውን የኤሌክትሪክ ጅረት ያቋርጣል፣ እና የተዋሃደ የአይሰላተ ስዊች (G) ለደህንነቱ የሚያስፈልግ የሚታይ የመቋረጥ ነጥብ ያሳያል። የፀደይ የስራ ሜካኒዝም (T) የእጅ እና የኤሌክትሪክ ስራ ይደግፋል፣ እና ይህን መሳሪያ ከኮንትሮለር ጋር በማጣመር የራስ በራሱ የሚመለስ የሚቆጣጠር፣ የሚለካ፣ የሚያሳይ እና የጭንቀት ዑደት የሚያገድ ስርዓት ይፈጥራል። ይህ ትንሽ፣ የማይጠገበር፣ የማይበላሽ እና የማይፈነዳ አወቃቀር ከ -40 እስከ +40 ዲግሪ ሴ እና እስከ 3000 ሜትር በላይ ያለው የ屋外 ሁኔታ ላይ ይሰራል።

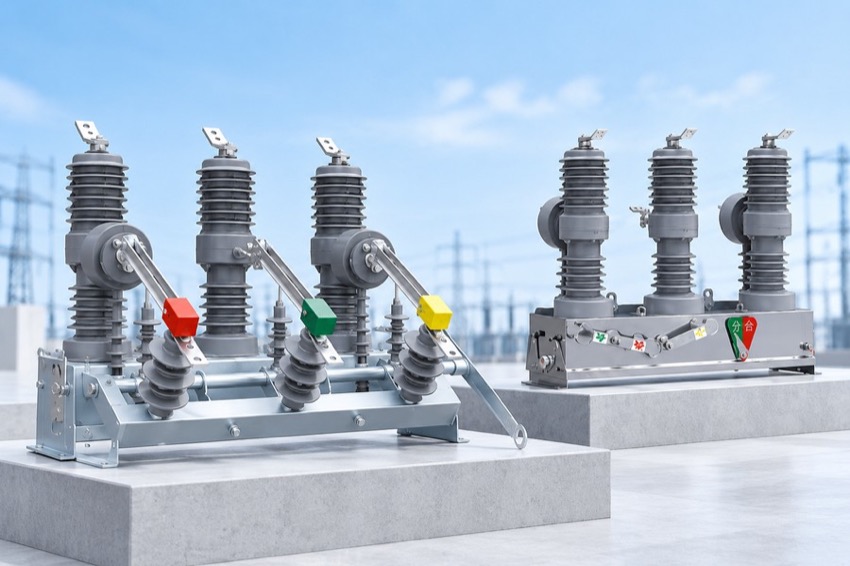

የምርት ማሳያ
የሞዴል ምልክት

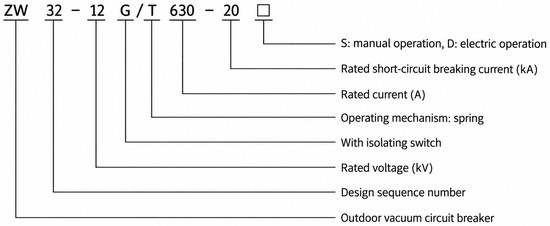

የሞዴል ቅርጸት፡ ZW32-12G T 630-20 S/D
- ZW፡ የ屋外 ቫክዩም ሰርክት ብሬከር
- 32፡ የዲዛይን ቅደም ተከተል ቁጥር
- 12፡ የተሰጠው ቮልቴጅ (kV)
- G፡ የአይሰላተ (ዲስኮኔክተር) ስዊች ያለው
- T፡ የፀደይ የስራ ሜካኒዝም
- 630፡ የተሰጠው የኤሌክትሪክ ጅረት (A)
- 20፡ የተሰጠው የጭንቀት ዑደት የመቋረጥ የኤሌክትሪክ ጅረት (kA)
- S / D፡ የእጅ / የኤሌክትሪክ ስራ
የስራ ሁኔታዎች
- የአካባቢ ሙቀት፡ -40 ዲግሪ ሴ እስከ +40 ዲግሪ ሴ
- የፍጥነት ቦታ፡ <=3000 ሜ
- የነፋስ ግፊት፡ <=700 Pa (በ 34 ሜ/ሴ የነፋስ ፍጥነት ጋር እኩል)
- የአየር ቅርፅ ዲግሪ፡ <=IV
- የበረዶ ጥልቀት፡ <=10 ሚሜ
- የማስቀመጫ ቦታ፡ የማይበላሽ፣ የማይፈነዳ፣ የኬሚካል ማጣል ወይም የባድ ማንቀልቀል የሌለበት
አወቃቀር

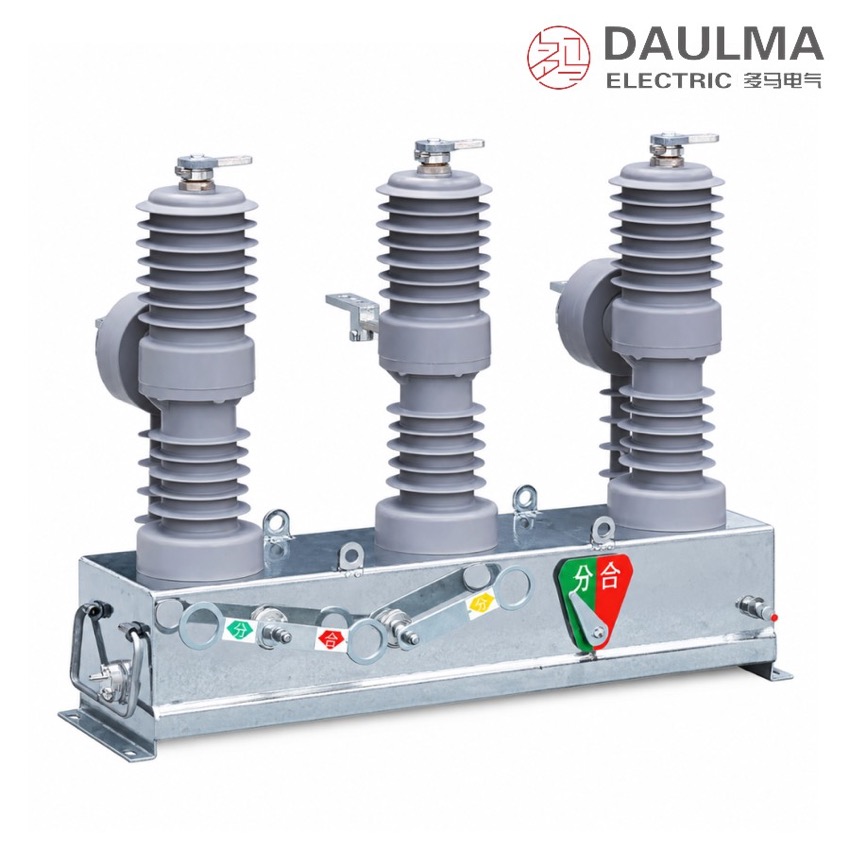

እያንዳንዱ ደረጃ የ屋外 ደረጃ ያለው የኢንሱሌሽን ያለው ቫክዩም ኢንተራፕተር በጠንካራ የዞንክ ጋልቫናይዝድ ፍሬም ላይ ተጫኗል፣ ይህም የፀደይ ሜካኒዝም በመጠቀም የራስ በራሱ እና የእጅ ስራ ይደግፋል።
የውስጥ የአይሰላተ ስዊች የሚታይ የመቋረጥ ነጥብ ያሳያል፣ በተጨማሪም የበለጠ የኤሌክትሪክ ጅረት ያለው ሪሊዝ (5 A, +/-10%) እና DC220/AC220 የተሰጠው የኮንትሮል/የተጨማሪ ዑደቶች ከ2000 V የኃይል-ድግግሞሽ የመቋቋም አቅም ጋር በ10kV የ屋外 ዑደቶች ላይ የኢንተሊጀንት ጥበቃ እና የራስ በራሱ የሚቆጣጠር ስርዓት ያስችላል።
የቴክኒክ ውሂብ
| እቃ | አሃድ | ዋጋ |
|---|---|---|
| የተሰጠው ቮልቴጅ | kV | 12 |
| የተሰጠው ድግግሞሽ | Hz | 50 |
| የተሰጠው የኤሌክትሪክ ጅረት | A | 630 |
| የተሰጠው የጭንቀት ዑደት የመቋረጥ የኤሌክትሪክ ጅረት | kA | 12.5 / 16 / 20 |
| የተሰጠው የጭንቀት ዑደት የመፍጠር የኤሌክትሪክ ጅረት (ከፍተኛ) | kA | 50 |
| የተሰጠው የከፍተኛ የመቋቋም የኤሌክትሪክ ጅረት | kA | 50 |
| የተሰጠው የጊዜ የመቋቋም የኤሌክትሪክ ጅረት (4 ሰ) | kA | 20 |
| 1 ደቂቃ የኃይል-ድግግሞሽ የመቋቋም ቮልቴጅ | kV | ዘበራ ሳይሆን 42 (ደረጃ-ደረጃ/መሬት)፣ 48 (በክፍት ኮንታክቶች መካከል)፤ ዘበራ ሲሆን 34 |
| የላይትኒንግ ኢም펄ስ የመቋቋም ቮልቴጅ (ከፍተኛ) | kV | 75 (ደረጃ-ደረጃ/መሬት)፣ 85 (በክፍት ኮንታክቶች መካከል) |
| የተሰጠው የስራ ቅደም ተከተል | – | O-0.3s-CO-180s-CO |
| የመዝጋት / የመክፈት ጊዜ | ms | 25~50 / 15~50 |
| የተሰጠው የጭንቀት ዑደት የመቋረጥ ስራ ብዛት | ጊዜ | 30 |
| የሜካኒካል ሕይወት | ጊዜ | 10000 |
| የኮንትሮል & የተጨማሪ ዑደት 1 ደቂቃ የኃይል-ድግግሞሽ የመቋቋም | V | 2000 |
| የተሰጠው የስራ / የተጨማሪ ዑደት ቮልቴጅ | V | DC220 / AC220 |
| የበለጠ የኤሌክትሪክ ጅረት ሪሊዝ የተሰጠው የኤሌክትሪክ ጅረት / ትክክለኛነት | A / % | 5 / +/-10 |
መመዘኛዎች
ZW32-12G በ IEC 62271-100 እና GB 1984 መሰረት ለከፍተኛ ቮልቴጅ የተለየ የኤሌክትሪክ ጅረት ሰርክት ብሬከሮች ዲዛይን ተደርጓል እና የተፈተነ ነው፣ ይህም የኢንሱሌሽን ደረጃ፣ የሙቀት ማሳደግ፣ የጭንቀት ዑደት የመፍጠር እና የመቋረጥ አቅም እና የሜካኒካል የመቋቋም አቅም ይሸፍናል።
ማስቀመጫ & መጠኖች
የማስቀመጫ ሥዕል

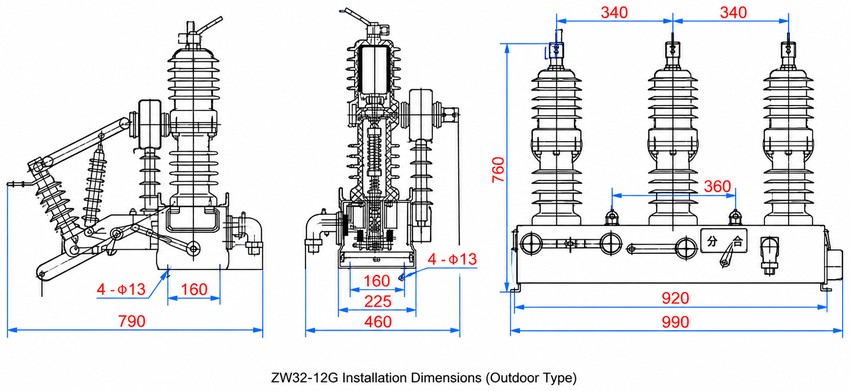

ZW32-12G በመደበኛ የፖል ላይ የሚታከል የ屋外 ማስቀመጫ ለጠንካራ የዞንክ ጋልቫናይዝድ ፍሬም ዲዛይን ተደርጓል፣ የአይሰላተ ስዊች የስራ አገናኝ እና ሜካኒዝም ለእጅ ስራ ይገኛል። የሚያስፈልገው የቦታ ልዩነት ዙሪያ ላይ ለደህንነቱ የሚያስፈልግ ስዊች እና ጥገና ሊደረግ ይገባል፣ እና ሁሉም የመጀመሪያ እና የሁለተኛ ዑደት ግንኙነቶች የአካባቢ የኤሌክትሪክ አገልግሎት መመዘኛዎች መከተል አለባቸው። የተረጋገጠው የውጭ አቀራረብ እና የማስቀመጫ መጠን ሥዕል ከእያንዳንዱ መሳሪያ ጋር ይላካል።
| መጠን | ዋጋ (ሚሜ) |
|---|---|
| ጠቅላላ ከፍተኛ | 760 |
| ጠቅላላ ስፋት (ቡሾች ጨምሮ) | 990 |
| የመሰረት / ፍሬም ስፋት | 920 |
| ደረጃ ርቀት (የጎረቤት ፖሎች) | 340 |
| ጠቅላላ ጥልቀት (የጎን እይታ) | 790 |
| የማስቀመጫ ቀዳዳ ርቀት (ስፋት x ጥልቀት) | 460 x 225 |
| የቡሾ ፍላንጅ ስፋት | 160 |
| የኢንሱሌተር የማስቀመጫ ርቀት | 360 |
| የፖል ማስቀመጫ ቦልት ቀዳዳዎች | 4 x 13 |
