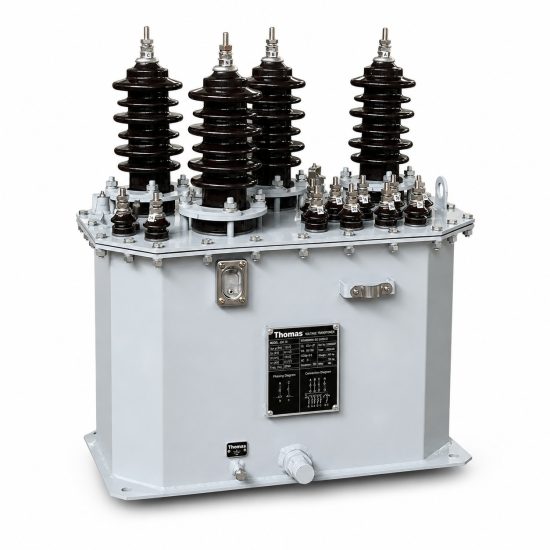

نظرة عامة على المنتج
محول الجهد JSJWF-10W هو جهاز قياس ثلاثي الطور مملوء بالزيت ومصمم للاستخدام في الهواء الطلق، ويُستخدم في أنظمة توزيع الجهد المتوسط بجهد 10 كيلو فولت. يتميز هذا المحول ثلاثي الطور بتقنية العزل المغمور بالزيت المتقدمة، مما يوفر قوة عازلة ممتازة وتشغيلًا موثوقًا حتى في الظروف الخارجية القاسية.
يوفر محول JSJWF-10W قياسًا دقيقًا لجهد ثلاثي الطور لأغراض الحماية والقياس، مع توافر عدة درجات دقة (0.2، 0.5، 1.0) وتكوينات اتصال مرنة (Y/△ ثلاثي اللفات أو Y/Y/△ رباعي اللفات). يضمن التصميم المغمور بالزيت أداءً حراريًا متفوقًا مع سعة خرج قصوى تصل إلى 600 فولت أمبير. كما أن نطاق درجة الحرارة الواسع للتشغيل (-40°م إلى +40°م) يجعله مناسبًا للظروف المناخية القصوى.

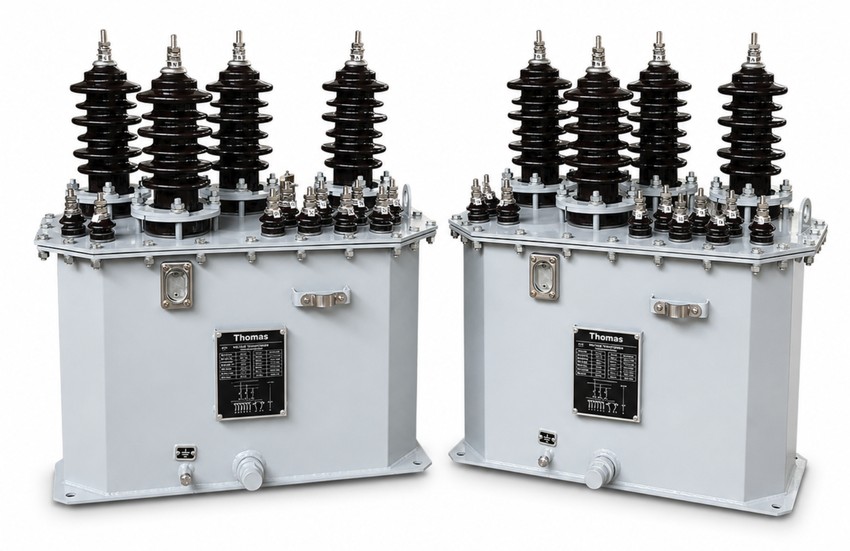

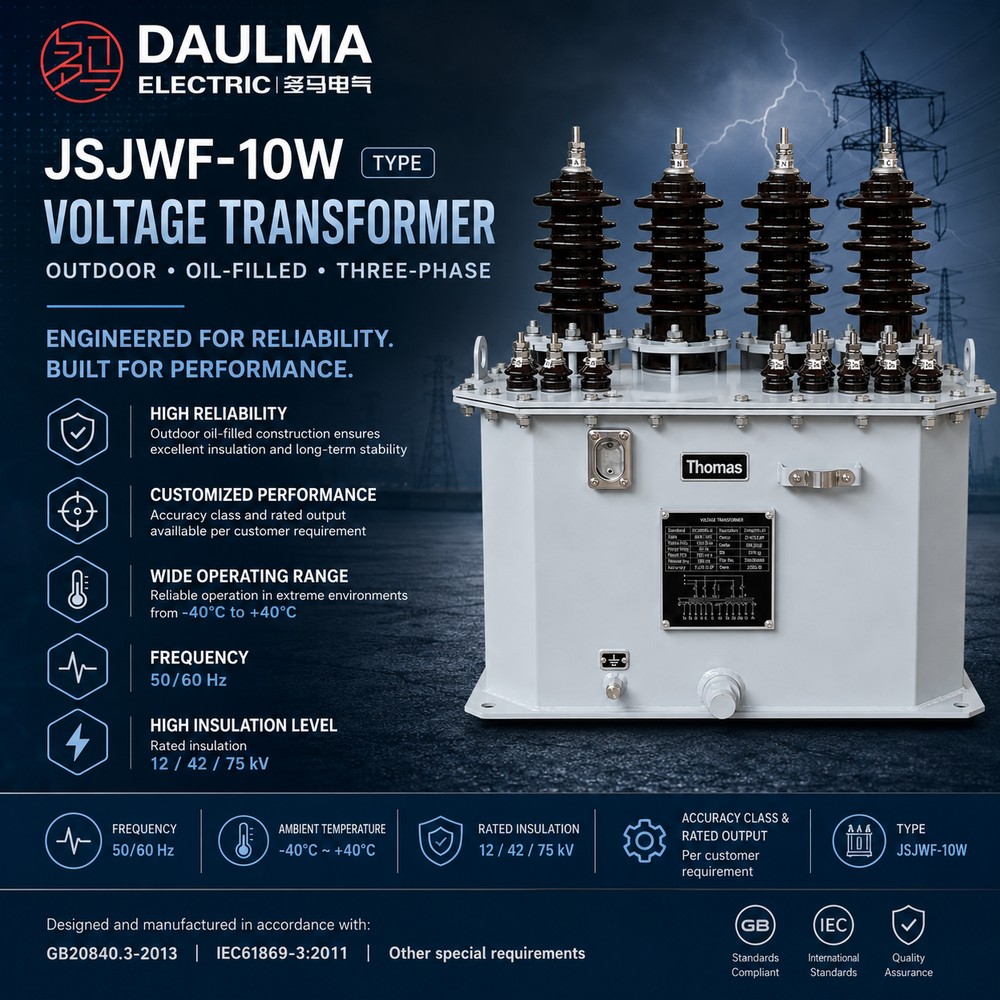

عرض المنتج

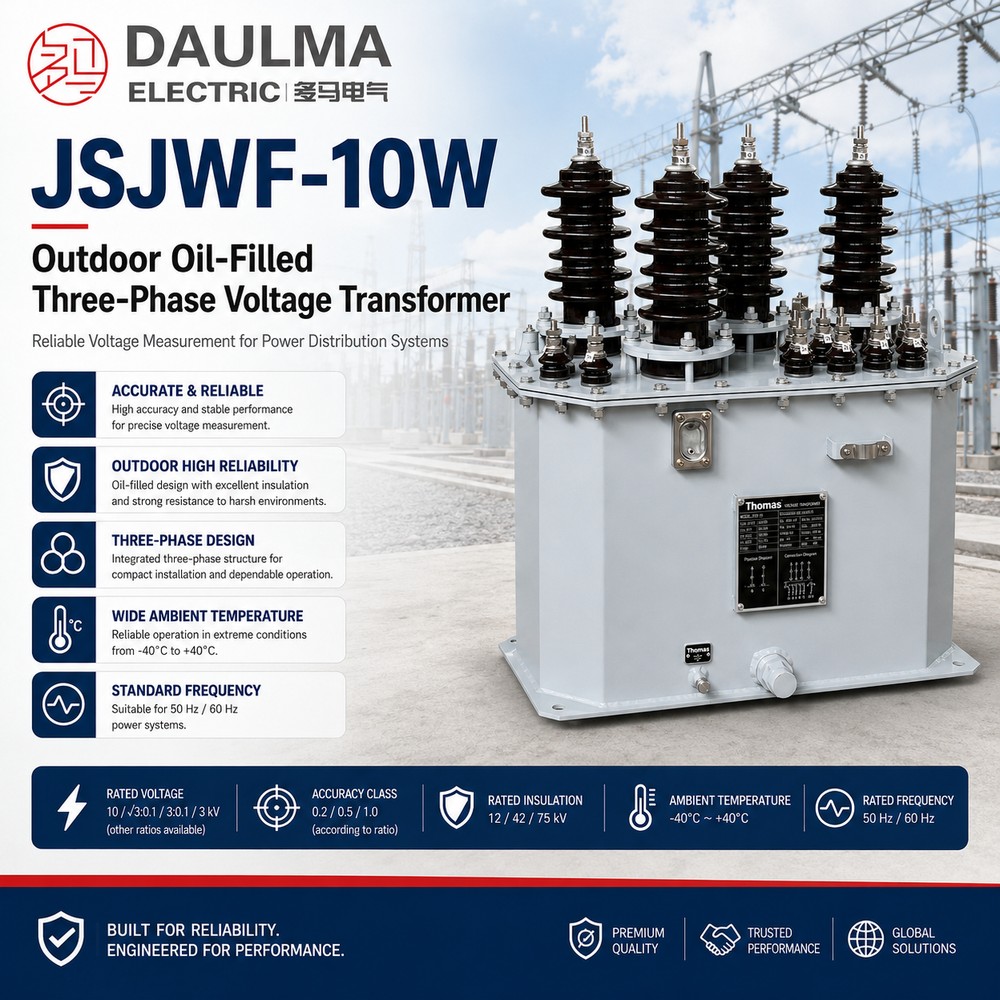

موقع التطبيق
يتم تركيب محول JSJWF-10W في معدات التبديل الخارجية، والمحطات الفرعية، وشبكات التوزيع التي تتطلب قياسًا موثوقًا لجهد ثلاثي الطور. يوفر العزل المغمور بالزيت قوة عازلة ممتازة وتبددًا حراريًا فعالًا للتشغيل المستمر في الهواء الطلق. وتلائم تكوينات الاتصال المتعددة (Y/△ أو Y/Y/△) متطلبات أنظمة الحماية والقياس المختلفة.
التطبيقات الرئيسية
- شبكات التوزيع الخارجية بجهد 10 كيلو فولت
- المحطات الفرعية التي تتطلب قياس جهد ثلاثي الطور
- المصانع والمنشآت الصناعية ذات الإمداد بجهد متوسط
- مدخل جهد أجهزة الحماية (الريلايات)
- مراقبة جودة الطاقة والقياس
- التطبيقات التي تتطلب سعة خرج عالية (تصل إلى 600 فولت أمبير)
دراسات حالات التطبيق
سيناريو التطبيق 1: قياس جهد ثلاثي الطور في المحطة الفرعية
تقوم شركات المرافق بتثبيت محول الجهد المملوء بالزيت JSJWF-10W في المحطات الفرعية بجهد 10 كيلو فولت لتغذية أجهزة الحماية وأجهزة قياس الطاقة. يوفّر تكوين الاتصال Y/△ مخرجات قياس (موصولة بنجمة) ومخرجات حماية (مثلث مفتوح)، مما يضمن مراقبة شاملة لنظام ثلاثي الطور، بينما يضمن التصميم المغمور بالزيت أداءً موثوقًا في البيئات الخارجية.
سيناريو التطبيق 2: القياس الصناعي بجهد متوسط
تتطلب المنشآت الصناعية ذات الإمداد الداخل بجهد 10 كيلو فولت قياسًا دقيقًا لجهد ثلاثي الطور لمراقبة جودة الطاقة وتنسيق الحماية. يوفر محول JSJWF-10W درجات دقة متعددة (0.2، 0.5، 1.0) لتلبية متطلبات القياس المختلفة، مع سعة خرج قصوى تصل إلى 600 فولت أمبير لمختلف ظروف الحمل، وتكوين رباعي اللفات Y/Y/△ لمرونة نظام أعلى.
ملاءمة التطبيق
مناسب لـ
- قياس جهد ثلاثي الطور الخارجي بجهد 10 كيلو فولت
- المحطات الفرعية التي تتطلب أجهزة حماية
- المنشآت الصناعية ذات الإمداد بجهد متوسط
- تطبيقات مراقبة جودة الطاقة
- التطبيقات التي تتطلب سعة خرج عالية
- البيئات ذات التغيرات الحرارية الشديدة
غير موصى به لـ
- تطبيقات معدات التبديل الداخلية المدمجة فقط
- تطبيقات قياس التيار (استخدم محول التيار CT بدلاً من ذلك)
- أنظمة الجهد العالي فوق 12 كيلو فولت (استخدم طرازات ذات تصنيف جهد أعلى)
- التطبيقات التي تتطلب تصميمًا جافًا لا يحتاج صيانة
ظروف التركيب
- مكان التركيب: معدات التبديل الخارجية، المحطات الفرعية، أو نقاط التوزيع
- درجة الحرارة المحيطة: من -40°م إلى +40°م
- الارتفاع عن سطح البحر: ≤ 1000 متر (قياسي)، ويمكن توفير إصدارات لارتفاعات أعلى عند الطلب
- العزل: مغمور بالزيت
- التردد: 50 هرتز أو 60 هرتز
- نوع الاتصال: Y/△ (ثلاثي اللفات) أو Y/Y/△ (رباعي اللفات)
- الصيانة: يُوصى بفحص دوري لمستوى الزيت وجودته
المعايير الفنية
محول JSJWF-10W هو محول جهد ثلاثي الطور مملوء بالزيت للاستخدام في الهواء الطلق لأنظمة 10 كيلو فولت. يعمل في درجات حرارة تتراوح بين -40°م و+40°م، وهو متوافق مع المعيارين GB20840.3-2013 وIEC61869-3:2011. يتميز بعزل مغمور بالزيت، وتكوينات اتصال متعددة، وسعة خرج عالية.
بيانات محول الجهد (VT)
| الجهد المقنن (كيلو فولت) |
مستوى العزل (كيلو فولت) |
درجة الدقة & القدرة المقننة (فولت أمبير) |
أقصى قدرة خرج (فولت أمبير) |
|---|---|---|---|
| 10/√3 : 0.1/√3 : 0.1/3 | 12/42/75 | 0.2/3P: 3×30/100 0.5/3P: 3×80/100 1.0/3P: 3×150/100 |
600 |
| 10/√3 : 0.1/√3 : 0.1/√3 : 0.1/3 | 12/42/75 | 0.2/0.5/3P: 3×30/3×40/50 0.2/0.5/6P: 3×30/3×40/50 |
500 |
التركيب

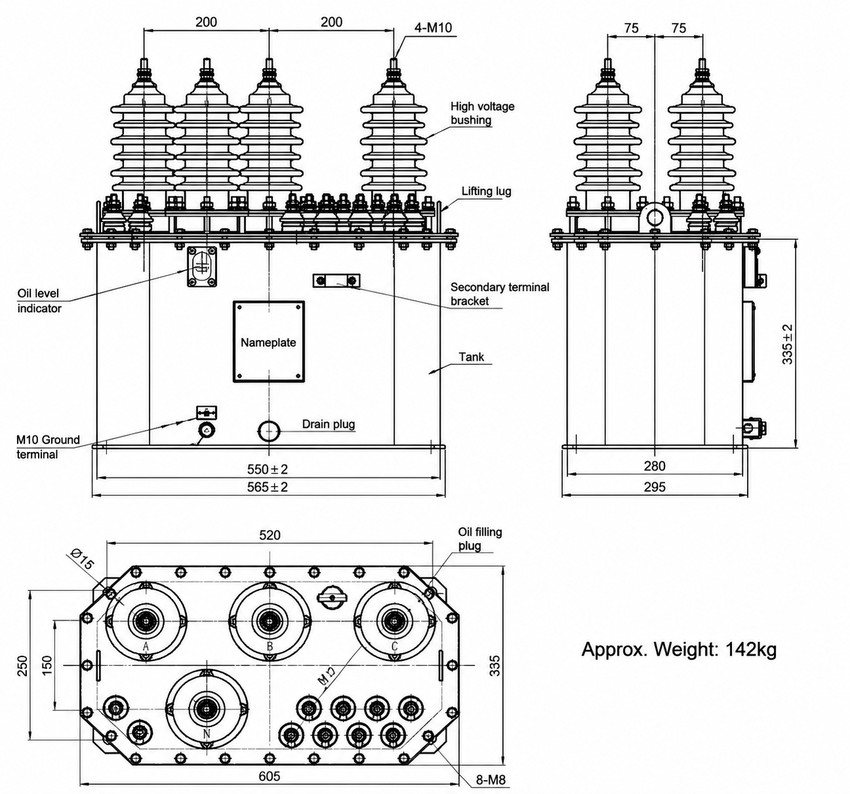

مرجع الأبعاد
| المنظور | الأبعاد الرئيسية |
ملاحظة التطبيق |
|---|---|---|
| الواجهة الأمامية | العرض 550±2 مم / 565±2 مم | أربع بوشات، لوحة بيانات، فتحة تصريف الزيت |
| الجانب | الارتفاع 338±2 مم؛ العرض 280/295 مم | الشكل الجانبي مع بوشة الإدخال الرئيسية وخطاف الرفع |
| الأعلى | 520 × 605 × 335 مم | تخطيط المحطات وفتحات التثبيت |
الوزن: حوالي 142 كغ

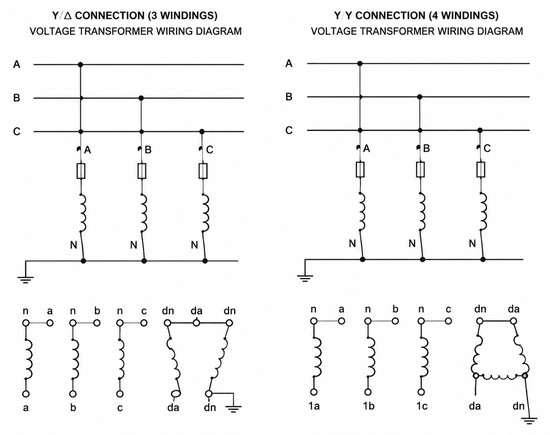

مخطط الأسلاك
إرشادات التركيب
- قم بالتركيب في معدات تبديل خارجية أو محطة فرعية مع تهوية كافية
- وصّل المحطات الأولية A وB وC بالنظام ثلاثي الطور
- وصّل المحطات الثانوية بأجهزة القياس وأجهزة الحماية
- تأكد من تأريض نقطة التعادل في الدائرة الثانوية بشكل صحيح
- تحقق من أن نسبة الجهد تطابق متطلبات النظام قبل التشغيل
- افحص مستوى الزيت ومقاومة العزل قبل التغذية بالطاقة
- في حالة الاتصال Y/△، وصّل اللفة الثالثية على شكل مثلث مفتوح لكشف أعطال الأرض
ميزات التصميم المغمور بالزيت
يحتوي محول JSJWF-10W على تقنية عزل مغمورة بالزيت متقدمة تشمل:
- قوة عازلة ممتازة لتطبيقات الجهد العالي
- تبدد حراري متفوق للتشغيل المستمر
- نطاق واسع لدرجات الحرارة أثناء التشغيل (-40°م إلى +40°م)
- موثوقية مثبتة في البيئات الخارجية
المعايير
يتوافق محول الجهد المملوء بالزيت JSJWF-10W مع المعيارين GB20840.3-2013 وIEC61869-3:2011 الخاصين بمحولات الجهد، مما يضمن التوافق مع المعايير الصينية والدولية لتطبيقات القياس بجهد متوسط.
دليل الاختيار
اختر حسب جهد النظام: تم تصميم JSJWF-10W لأنظمة 10 كيلو فولت بمستوى عزل 12/42/75 كيلو فولت.
اختر حسب درجة الدقة: استخدم 0.2 للقياس عالي الدقة، و0.5 للقياس القياسي، أو 1.0 للقياس العام.
اختر حسب نوع الاتصال: اختر Y/△ (ثلاثي اللفات) للتطبيقات الأساسية أو Y/Y/△ (رباعي اللفات) لمرونة نظام أعلى.
اختر حسب القدرة المقننة: اختر القدرة المقننة بناءً على متطلبات الحمل المتصل (حتى 600 فولت أمبير كحد أقصى).
معلومات الطلب
عند طلب محول الجهد المملوء بالزيت JSJWF-10W، يُرجى تحديد ما يلي:
- الطراز: JSJWF-10W
- جهد النظام: 10 كيلو فولت
- درجة الدقة: 0.2 أو 0.5 أو 1.0
- القدرة المقننة: حدد قيمة الفولت أمبير من الجدول
- نوع الاتصال: Y/△ (ثلاثي اللفات) أو Y/Y/△ (رباعي اللفات)
- التردد: 50 هرتز أو 60 هرتز
- نوع التركيب: خارجي
- الكمية
