Introducción al DZJ-3

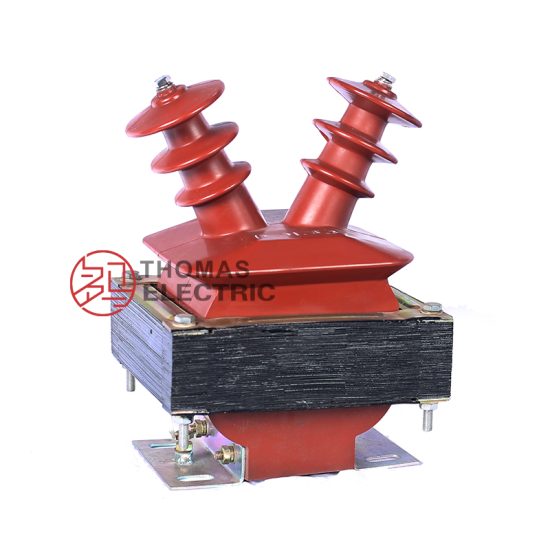

El transformador de tensión DZJ-3 es un dispositivo electromagnético diseñado específicamente para sistemas eléctricos de media tensión, con una tensión nominal de 11 kV en redes operadas a 10 kV. Su función principal es reducir la tensión del sistema primario a niveles estandarizados (típicamente 100 V o 110 V) aptos para alimentar equipos de medición, protección, control y monitoreo. Este tipo de transformador pertenece a la categoría de transformadores de instrumento de tensión (VT o PT, por sus siglas en inglés), y su diseño responde a normas internacionales como IEC 61869-3 y GB/T 20840.3, garantizando precisión, seguridad y compatibilidad con los sistemas modernos de automatización.
En redes de distribución de 10 kV, el DZJ-3 se instala comúnmente en celdas de media tensión, ya sea en subestaciones compactas, celdas prefabricadas o instalaciones industriales. Su construcción incluye un núcleo magnético laminado de alta permeabilidad, bobinas primarias y secundarias cuidadosamente aisladas, y un tanque sellado que puede contener aceite aislante o estar diseñado para operación en seco, dependiendo de la variante. La clase de precisión típica del DZJ-3 abarca desde 0.2 hasta 3P/6P, lo que le permite cumplir tanto funciones de medición comercial como de protección diferencial, sobrecorriente o falla a tierra.
La importancia del DZJ-3 radica en su capacidad para aislar galvánicamente los circuitos de baja tensión del sistema de potencia, protegiendo así tanto al personal como a los equipos sensibles contra sobretensiones transitorias o fallas dieléctricas. Además, su respuesta dinámica ante perturbaciones —como cortocircuitos o maniobras de conmutación— es crítica para la correcta operación de relés digitales modernos. En entornos donde la confiabilidad del suministro eléctrico es prioritaria, como hospitales, centros de datos o plantas industriales continuas, el DZJ-3 actúa como un componente fundamental en la cadena de supervisión y protección del sistema eléctrico.
Subestaciones de Distribución Urbana
En las subestaciones de distribución urbana, el DZJ-3 desempeña un papel esencial dentro de las celdas de media tensión que alimentan barrios, edificios comerciales y servicios públicos. Estas subestaciones, frecuentemente ubicadas en espacios reducidos (subterráneas, en sótanos o en cabinas compactas), requieren equipos de alta densidad funcional y bajo mantenimiento. El DZJ-3, por su diseño modular y su bajo perfil físico, se integra eficientemente en celdas tipo RMU (Ring Main Unit) o en gabinetes metalclad, junto con interruptores automáticos, seccionadores con puesta a tierra y fusibles limitadores de corriente.
La integración del DZJ-3 con sistemas de protección es directa: sus devanados secundarios alimentan relés multifuncionales que monitorean tensión de fase, tensión residual (para detección de fallas a tierra en sistemas con neutro aislado o compensado) y secuencia de fases. En ciudades con redes malladas o en anillo, la precisión del DZJ-3 permite la sincronización precisa entre múltiples fuentes, evitando disparos no deseados durante transferencias de carga. Además, en sistemas con compensación reactiva automática, el DZJ-3 proporciona la señal de tensión necesaria para el control de bancos de condensadores.
En cuanto al espacio, el DZJ-3 está optimizado para instalación vertical u horizontal, lo que facilita su montaje en celdas con restricciones dimensionales. Su aislamiento, ya sea en aceite o resina epoxi, minimiza riesgos de incendio en entornos urbanos densos. Respecto al mantenimiento, su diseño sellado reduce la necesidad de inspecciones periódicas; sin embargo, se recomienda verificar periódicamente la integridad del aislamiento mediante mediciones de factor de potencia o resistencia de aislamiento, especialmente en zonas con alta contaminación ambiental o humedad.
Subestaciones Industriales
En entornos industriales —como plantas químicas, siderúrgicas, cementeras o de procesamiento— el DZJ-3 se emplea para proteger activos críticos como motores de alta potencia, transformadores de potencia y barras colectoras. La confiabilidad aquí es no negociable: una falla en la medición o protección puede derivar en paradas no planificadas con pérdidas económicas significativas. Por ello, el DZJ-3 se selecciona con clases de precisión elevadas (0.5 o mejor) para aplicaciones de medición energética y con factores de sobretensión adecuados (por ejemplo, 1.9 para 8 horas en sistemas con neutro aislado) para soportar condiciones transitorias durante fallas monofásicas.
Para la protección de motores, el DZJ-3 alimenta relés que detectan pérdida de fase, inversión de secuencia o caídas de tensión que podrían causar sobrecalentamiento. En transformadores de potencia, se utiliza en esquemas de protección diferencial de tensión o en funciones de sobreexcitación (V/Hz). En barras colectoras, múltiples DZJ-3 permiten la comparación vectorial de tensiones entre secciones, facilitando la sincronización antes del cierre de acopladores.
Los requisitos de precisión son rigurosos: en procesos continuos, incluso errores del 0.5% en la medición de tensión pueden acumularse en discrepancias significativas en la facturación interna o en el balance energético. Además, la robustez mecánica del DZJ-3 es clave: debe resistir vibraciones provenientes de compresores, hornos o turbinas cercanas. Por ello, muchas versiones industriales incluyen refuerzos estructurales y conexiones antivibratorias. La confiabilidad se asegura mediante pruebas de tipo rigurosas, incluyendo ensayos de cortocircuito inducido y ciclos térmicos acelerados.
Sistemas de Generación de Energía
En plantas de generación —térmicas, hidroeléctricas, de ciclo combinado o biomasa— el DZJ-3 se instala en el lado de media tensión del generador, normalmente entre 6.3 kV y 11 kV. Su función es doble: por un lado, proporcionar señales precisas para la medición de energía exportada a la red; por otro, alimentar sistemas de protección del generador y del transformador de elevación.
En la protección del generador, el DZJ-3 es esencial para funciones como pérdida de excitación (detectada mediante caída de tensión y cambio en el ángulo de potencia), sobretensión, desbalance de tensión y falla a tierra en el estator. En sistemas con conexión a red débil, la precisión del DZJ-3 influye directamente en la estabilidad del control automático de tensión (AVR) y en la coordinación con relés de desconexión ante perturbaciones.
Para la medición de energía, el DZJ-3 debe cumplir con clases de precisión de 0.2 o 0.5S, según los requisitos de la entidad reguladora. Esto implica una linealidad excepcional en todo el rango de operación (del 20% al 120% de la tensión nominal) y una mínima deriva térmica. Además, en plantas con múltiples unidades generadoras, la uniformidad de respuesta entre varios DZJ-3 es crítica para evitar desequilibrios en la repartición de carga reactiva.
El diseño del DZJ-3 para generación incluye a menudo blindajes electrostáticos entre devanados para reducir el acoplamiento capacitivo y mejorar la respuesta ante transitorios rápidos (como los originados por maniobras de interruptores). También se especifican frecuentemente terminales de salida con conectores seguros tipo prueba, que permiten la calibración sin interrumpir el servicio.
Sistemas de Energía Renovable
En plantas solares fotovoltaicas y parques eólicos, el DZJ-3 se integra en las subestaciones de evacuación, donde múltiples inversores o aerogeneradores se conectan a una barra común de 10–35 kV. Aunque los inversores modernos miden localmente la tensión en su salida, el DZJ-3 centralizado en la subestación es indispensable para la protección de respaldo, la medición de punto de interconexión y el cumplimiento normativo.
En plantas solares, el DZJ-3 alimenta relés de protección contra islaje (anti-islanding), que deben detectar con alta sensibilidad la desconexión de la red mediante cambios en la frecuencia o tensión. También se utiliza para monitorear la tensión en el punto de acoplamiento común (PCC), asegurando que permanezca dentro de los límites establecidos por la red (por ejemplo, ±10% según EN 50160). En parques eólicos, el DZJ-3 soporta funciones de ride-through de baja y alta tensión (LVRT/HVRT), donde el relé debe distinguir entre una caída momentánea y una falla real.
Los requisitos específicos incluyen una respuesta rápida ante fluctuaciones de tensión provocadas por nubosidad variable o ráfagas de viento. El DZJ-3 debe tener una impedancia magnetizante baja para minimizar errores en armónicos, ya que los inversores inyectan distorsión en la red. Asimismo, en plantas con transformadores de elevación tipo “pad-mounted”, el DZJ-3 suele montarse directamente en el tanque del transformador, lo que exige compatibilidad térmica y mecánica con ese entorno.
Industria Minera y Petrolera
Las aplicaciones del DZJ-3 en minería (subterránea o a cielo abierto) y en instalaciones petroleras (plataformas, refinerías, ductos) enfrentan condiciones extremas: polvo conductor, gases corrosivos (H₂S, SO₂), humedad constante y vibraciones intensas. Por ello, las versiones del DZJ-3 para estos sectores incorporan carcasas con grado de protección IP54 o superior, tratamientos anticorrosivos en todas las partes metálicas y relleno con resina epoxi autoextinguible en lugar de aceite.
En minería subterránea, donde el riesgo de explosión es alto, el DZJ-3 debe cumplir con certificaciones ATEX o IECEx para zonas clasificadas. Su diseño evita puntos calientes y garantiza que, incluso en falla interna, no se genere una chispa capaz de inflamar mezclas gaseosas. En plataformas offshore, además de la resistencia a la niebla salina (verificada mediante ensayos de niebla salina ASTM B117), se exige una estabilidad dimensional frente a ciclos térmicos bruscos.
La confiabilidad es crítica: una falla en la protección por tensión puede dejar sin energía a sistemas de ventilación, bombeo o extracción, poniendo en riesgo vidas humanas. Por ello, se recomienda la redundancia en mediciones críticas y la integración del DZJ-3 con sistemas SCADA que alerten ante desviaciones en la relación de transformación o aumento de pérdidas en el núcleo.
Centros de Datos e Infraestructura Crítica
En centros de datos, hospitales, centros de telecomunicaciones y otras infraestructuras críticas, el DZJ-3 contribuye a la gestión energética de precisión y a la continuidad del suministro. Aquí, la medición de tensión no solo sirve para facturación, sino para el análisis de calidad de energía, detección de armónicos y optimización del factor de potencia.
El DZJ-3, con clase de precisión 0.2 o 0.5, alimenta analizadores de redes que registran parámetros como flicker, THD de tensión y asimetría. Esta información es vital para ajustar los sistemas UPS, bancos de baterías y generadores de respaldo. Además, en sistemas con doble alimentación (utility + generador), el DZJ-3 permite la sincronización precisa antes del traspaso automático, evitando transitorios que puedan dañar servidores sensibles.
Dado el alto costo del tiempo de inactividad (downtime), estos entornos suelen implementar monitoreo continuo del estado del DZJ-3, incluyendo temperatura del devanado (mediante sensores RTD integrados) y humedad del aislamiento. La instalación se realiza en salas limpias con control ambiental, pero el DZJ-3 debe igualmente resistir picos de tensión causados por conmutaciones de cargas IT de alta densidad.
Sistemas Ferroviarios y de Transporte
En ferrocarriles electrificados (25 kV CA o 3 kV CC con subestaciones de 10 kV auxiliares), el DZJ-3 se emplea en subestaciones de tracción y en sistemas de señalización. Aunque la red de tracción opera a alta tensión, los sistemas auxiliares (iluminación, compresores, sistemas de control) suelen usar 10 kV, donde el DZJ-3 mide y protege.
En señalización ferroviaria, la precisión del DZJ-3 es crucial para los circuitos de vía, donde pequeñas variaciones de tensión indican la presencia de trenes. Un error en la medición podría generar señales falsas, comprometiendo la seguridad. Además, el DZJ-3 debe soportar armónicos generados por locomotoras rectificadoras o inversores modernos, lo que exige un diseño con baja reactancia de dispersión.
La vibración constante por el paso de trenes requiere montajes antivibratorios y conexiones flexibles. En túneles, se priorizan versiones libres de aceite por razones de seguridad contra incendios. La normativa ferroviaria (EN 50124, EN 50125) impone requisitos adicionales de compatibilidad electromagnética (EMC), que el DZJ-3 cumple mediante blindajes y filtrado interno.
Aplicaciones Marinas y Offshore
En buques, plataformas petroleras y parques eólicos marinos, el DZJ-3 enfrenta humedad permanente, niebla salina, oscilaciones térmicas y exposición a hongos. Las versiones marinas están construidas con aleaciones resistentes a la corrosión (acero inoxidable 316L, aluminio anodizado) y aislamiento con resinas especiales que no absorben humedad.
Los ensayos de validación incluyen exposición prolongada a niebla salina (mínimo 1000 horas), pruebas de choque térmico (-25°C a +70°C) y verificación de funcionamiento en posición inclinada (hasta 22.5°, según normas IMO). El aislamiento debe mantener su rigidez dieléctrica incluso con condensación superficial.
En buques, el DZJ-3 alimenta sistemas de protección del generador principal y del busbar, donde la selectividad es vital para evitar apagones completos. En parques eólicos offshore, su señal se usa para el control remoto de la tensión en el parque, coordinado con el operador de red terrestre. La accesibilidad limitada exige diseños de larga vida útil (>30 años) y diagnóstico remoto integrado.
Sistemas de Compensación y Filtrado
En bancos de condensadores y filtros pasivos de armónicos, el DZJ-3 monitorea la tensión en los bornes del banco para evitar sobretensiones peligrosas. Cuando un banco se desconecta, la tensión residual puede persistir si no se descarga adecuadamente; el DZJ-3 alimenta relés que bloquean el recierre si la tensión no ha caído por debajo de un umbral seguro (normalmente 50 V).
En filtros de armónicos sintonizados (por ejemplo, para el 5º o 7º armónico), el DZJ-3 debe tener una respuesta plana en frecuencia hasta al menos 1 kHz, para no distorsionar la medición de la tensión armónica. Esto requiere núcleos con bajas pérdidas en alta frecuencia y devanados con mínima capacitancia parásita.
Además, el DZJ-3 participa en esquemas de control automático de potencia reactiva, donde la tensión medida determina cuántos escalones del banco deben conectarse. La precisión en este contexto evita la inyección excesiva de reactivos, que podría elevar la tensión por encima de los límites permitidos.
Medición y Facturación de Energía
Para aplicaciones de facturación —ya sea entre distribuidora y gran consumidor, o entre generador y red— el DZJ-3 debe cumplir con las clases de precisión más exigentes: 0.2, 0.2S o 0.5S según la IEC 61869-3. Esto implica un error compuesto inferior al 0.2% en condiciones de referencia y una estabilidad a largo plazo comprobada.
Los laboratorios de calibración verifican el comportamiento del DZJ-3 en múltiples puntos de carga (20%, 50%, 80%, 100%, 120%) y en diferentes factores de potencia (1.0, 0.8 ind., 0.5 ind.). La histéresis térmica también se mide: tras un calentamiento a corriente nominal, el error no debe variar más allá de la clase especificada.
En sistemas de telemedida, el DZJ-3 se integra con contadores inteligentes que registran energía
