Aperçu du produit

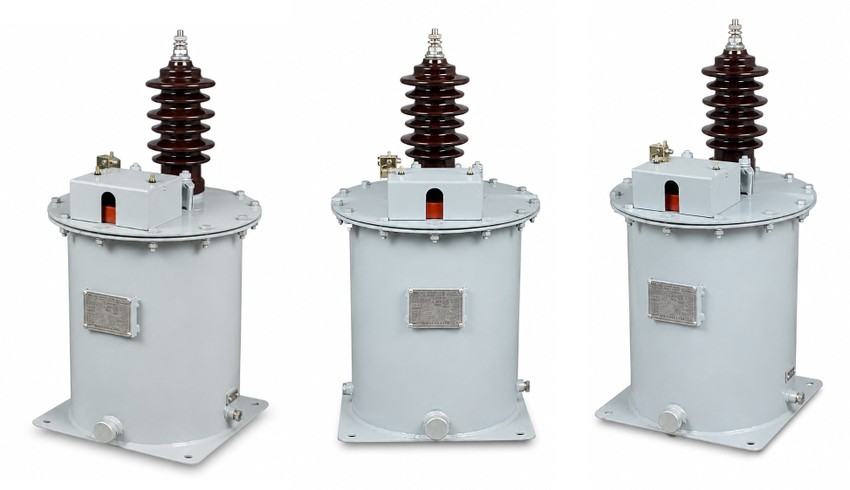

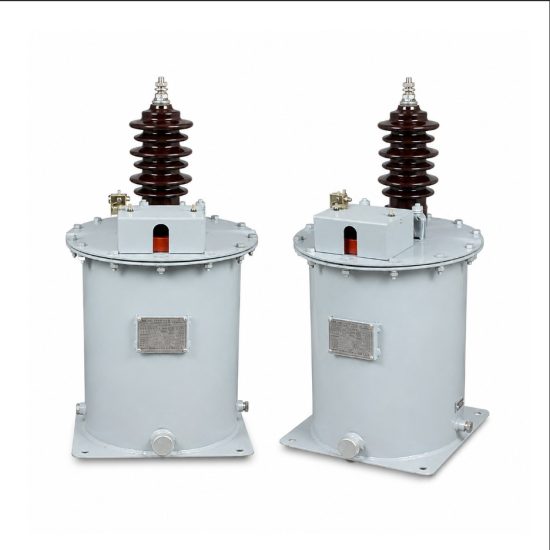

Le transformateur de tension JDX-10 est un appareil monophasé à huile destiné aux mesures, conçu pour les systèmes de distribution moyenne tension de 10 kV. Ce transformateur de tension avancé dispose de trois enroulements séparés avec différentes classes de précision, offrant une mesure complète de la tension pour les applications de comptage, de contrôle et de protection.
Le JDX-10 fournit une mesure précise de la tension grâce à un enroulement de classe 0,2 pour le comptage d’énergie, un enroulement de classe 0,5 pour les systèmes de contrôle et un enroulement de tension résiduelle pour la protection homopolaire. La construction immergée dans l’huile garantit une excellente tenue diélectrique et des performances thermiques optimales, tandis que sa conception monophasée, dotée d’une grande capacité et d’une haute précision, répond aux exigences industrielles les plus strictes.
Présentation du produit
Position d’application
Le JDX-10 est installé dans les cellules de distribution intérieures, les postes électriques et les réseaux de distribution nécessitant une mesure fiable de la tension monophasée. L’isolation à l’huile assure une excellente tenue diélectrique et une dissipation thermique efficace pour un fonctionnement continu en intérieur. Sa configuration à trois enroulements permet de répondre simultanément aux exigences des systèmes de comptage, de contrôle et de protection.
Applications principales
- Réseaux de distribution intérieurs de 10 kV
- Postes électriques nécessitant une mesure de tension
- Installations industrielles alimentées en moyenne tension
- Applications de comptage d’énergie (classe 0,2)
- Surveillance de la tension pour systèmes de contrôle (classe 0,5)
- Protection homopolaire (enroulement résiduel)
Études de cas d’application
Cas d’application 1 : Mesure complète dans un poste électrique
Les distributeurs d’électricité utilisent le transformateur de tension à huile JDX-10 dans les postes électriques intérieurs de 10 kV pour effectuer des mesures complètes de la tension. La configuration à trois enroulements fournit une sortie de classe 0,2 pour le comptage d’énergie, une sortie de classe 0,5 pour les systèmes de contrôle et une sortie de tension résiduelle pour la protection homopolaire, assurant ainsi une surveillance complète du système, tandis que la conception immergée dans l’huile garantit des performances fiables en environnement intérieur.
Cas d’application 2 : Comptage et protection industriels en moyenne tension
Les installations industrielles alimentées en 10 kV nécessitent une mesure précise de la tension pour la gestion énergétique et la coordination des protections. Le JDX-10 propose plusieurs classes de précision afin de répondre aux diverses exigences de mesure, avec une grande capacité (sortie limite de 500 VA) adaptée à différentes charges, et une configuration à trois enroulements offrant une flexibilité accrue au système.
Adéquation à l’application
Convient pour
- Mesure de tension intérieure en 10 kV
- Postes électriques exigeant des mesures complètes
- Installations industrielles alimentées en moyenne tension
- Applications de comptage d’énergie
- Surveillance de la tension pour systèmes de contrôle
- Systèmes de protection homopolaire
Déconseillé pour
- Les applications en extérieur
- Les applications de mesure de courant (utiliser plutôt un transformateur de courant)
- Les systèmes haute tension supérieurs à 12 kV (utiliser des modèles de tension plus élevée)
- Les applications ne nécessitant qu’un seul enroulement
Conditions d’installation
- Position d’installation : Cellules de distribution, postes électriques ou points de distribution intérieurs
- Température ambiante : -5 °C à +40 °C
- Altitude : ≤ 1000 m (standard), altitudes supérieures disponibles sur demande
- Isolation : À huile
- Fréquence : 50 Hz ou 60 Hz
- Connexion : Monophasée avec trois enroulements
- Maintenance : Inspection périodique du niveau et de la qualité de l’huile recommandée
Caractéristiques techniques
Le JDX-10 est un transformateur de tension monophasé à huile destiné aux systèmes de 10 kV. Température de fonctionnement de -5 °C à +40 °C, conforme aux normes IEC et GB.
Désignation du modèle
| Code | Signification |
|---|---|
| J | Transformateur de tension |
| D | Monophasé |
| X | Avec enroulement de tension résiduelle |
| 10 | Niveau de tension (kV) |
Données du transformateur de tension
| Rapport de tension nominale (V) |
Classe de précision & Puissance nominale (VA) |
Puissance limite (VA) |
Niveau d’isolation (kV) |
|---|---|---|---|
| 10000/√3 : 100/√3 : 100/√3 : 100/3 | 0,2 : 20 0,5 : 25 3P : 50 |
500 | 12/42/75 |
Installation

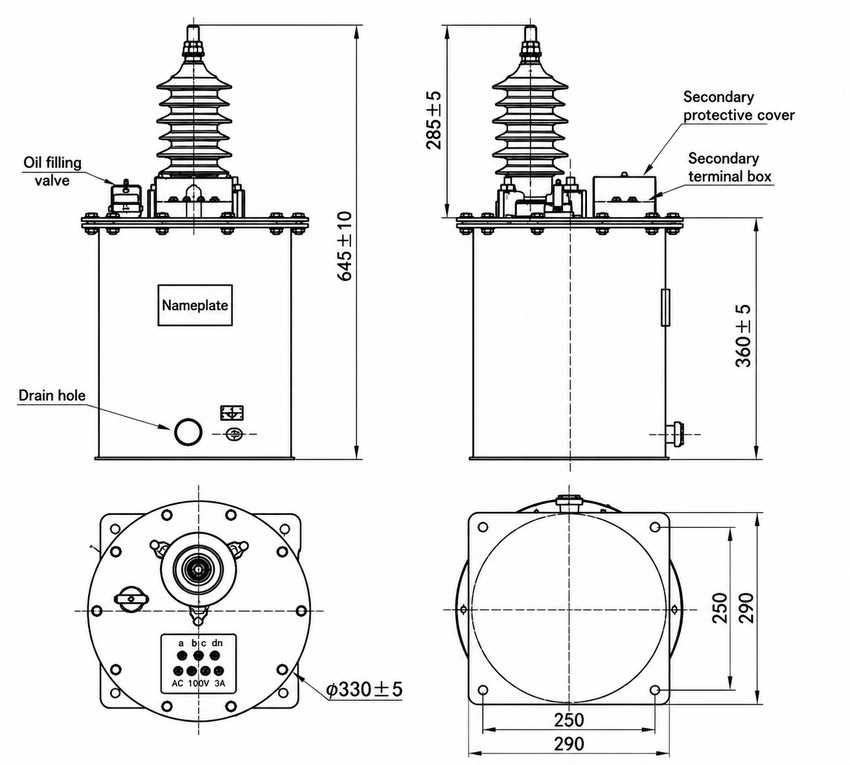

Références dimensionnelles
| Vue | Dimensions principales |
Remarque d’application |
|---|---|---|
| Vue de face | Hauteur 645±10 mm | Vanne de purge, plaque signalétique, trou de vidange d’huile |
| Vue de côté | Hauteur de l’isolateur 285±5 mm ; Hauteur de cuve 380±5 mm | Couvercle de protection secondaire, bornier |
| Vue de dessus | Diamètre φ330±5 mm | Bride circulaire supérieure avec trous de fixation |
| Vue de dessous | Largeur 250 mm / 290 mm | Dimensions de la base circulaire |

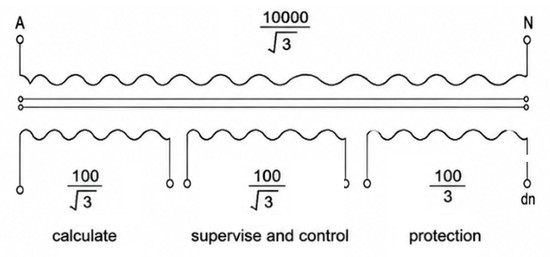

Schéma de câblage
Consignes d’installation
- Installer dans une cellule de distribution ou un poste électrique intérieur avec ventilation adéquate
- Connecter la borne primaire A au réseau électrique
- Connecter la borne neutre N à la terre du système
- Connecter les bornes secondaires aux compteurs, systèmes de contrôle et dispositifs de protection
- Connecter les bornes de l’enroulement résiduel (dn) au relais de protection homopolaire
- Vérifier que le rapport de tension correspond aux exigences du système avant mise en service
- Vérifier le niveau d’huile et la résistance d’isolation avant mise sous tension
Caractéristiques des trois enroulements
Le JDX-10 intègre trois enroulements distincts, notamment :
- Enroulement de classe 0,2 pour le comptage d’énergie haute précision (20 VA)
- Enroulement de classe 0,5 pour la surveillance de la tension des systèmes de contrôle (25 VA)
- Enroulement de tension résiduelle pour la protection homopolaire (50 VA)
- Circuits indépendants pour une fiabilité accrue du système
Caractéristiques de l’isolation à l’huile
Le JDX-10 utilise une technologie avancée d’isolation à l’huile comprenant :
- Une excellente tenue diélectrique pour les applications haute tension
- Une dissipation thermique supérieure pour un fonctionnement continu
- Une grande capacité adaptée à diverses charges
- Une fiabilité éprouvée en environnement intérieur
Normes
Le transformateur de tension à huile JDX-10 est conforme aux normes IEC et GB applicables aux transformateurs de tension, garantissant ainsi sa compatibilité avec les standards internationaux et chinois pour les applications de mesure en moyenne tension.
Guide de sélection
Sélection selon la tension du réseau : Le JDX-10 est conçu pour les systèmes de 10 kV avec un niveau d’isolation de 12/42/75 kV.
Sélection selon la classe de précision : Utiliser la classe 0,2 pour le comptage haute précision, la classe 0,5 pour les systèmes de contrôle ou la classe 3P pour les applications de protection.
Sélection selon la puissance nominale : Choisir la puissance nominale (20 à 50 VA) en fonction des charges connectées.
Informations de commande
Lors de la commande du transformateur de tension à huile JDX-10, veuillez préciser :
- Modèle : JDX-10
- Tension du réseau : 10 kV
- Classe de précision : 0,2, 0,5 ou 3P
- Puissance nominale : 20, 25 ou 50 VA
- Fréquence : 50 Hz ou 60 Hz
- Type d’installation : Intérieur
- Quantité
