Gambaran Produk
JN15-24/31.5 ialah suis pembumian dalaman voltan tinggi untuk sistem tiga fasa 24 kV, 50/60 Hz, yang direka bentuk menurut GB 1985-2004 dan IEC 62271-102. Alat ini dipasang di dalam kubikel berselungkup logam dan menyambungkan litar yang telah dipisahkan serta dipastikan tiada voltannya ke jaringan pembumian supaya penyelenggaraan berjalan selamat; ia diinterlok dengan pemutus tenaga atau pemisah yang sepadan, maka ia tidak boleh ditutup pada litar yang bercas. Kutub berpenebat resin memikul bahagian bercas daripada tembaga elektrolit bersalut perak, sentuhan yang lebih besar daripada saiz biasa mengekalkan tekanan sentuhan yang tinggi, dan mekanisme spring bertindak pantas membolehkan penutupan pada arus litar pendek sehingga 80 kA puncak serta menanggung 31.5 kA selama 4 s.

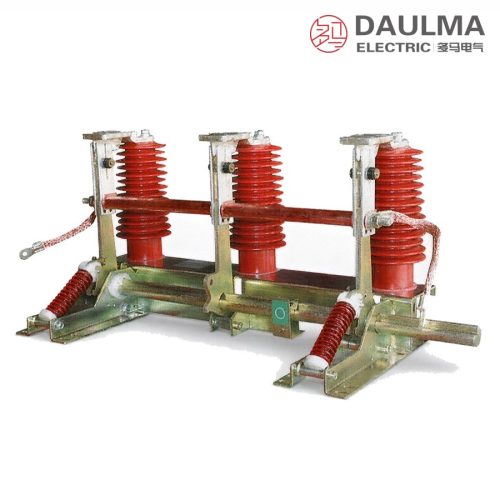

Gambar Produk
Penamaan Model
Bentuk penamaan model: J N 15 – 24 / 31.5 – □
- J – suis pembumian
- N – tempat penggunaan: dalaman
- 15 – nombor reka bentuk
- 24 – voltan nominal, kV
- 31.5 – arus tahan jangka pendek nominal, kA
- □ – jarak antara pusat fasa (jarak antara kutub), mm
Keadaan Perkhidmatan
- Ketinggian: tidak melebihi 1000 m dari aras laut
- Suhu udara sekeliling: had atas +40 °C, had bawah -10 °C
- Keamatan gempa bumi: tidak melebihi 8 darjah
- Tempat pemasangan bebas daripada bahan mudah terbakar atau meletup, habuk pekat, kakisan kimia dan getaran kuat
Konstruksi
Setiap kutub disokong oleh penebat sokongan berteras resin, dan bahagian bercas diperbuat daripada tembaga elektrolit bersalut perak dengan kemurnian 99.9%. Bilah pembumian disambungkan terus kepada aci penggerak, maka ketiga-tiga kutub menyambung atau memutuskan sambungan pembumian secara serentak; bilah dan sentuhan tetap diberi saiz lebih besar daripada keperluan biasa supaya tekanan sentuhan kekal tinggi, rintangan sentuhan ohmik rendah dan kehausan logam diminimumkan sepanjang hayat perkhidmatan, walaupun di bawah tegasan terma dan mekanik apabila litar pendek berlaku.
Mekanisme spring bertindak pantas menjadikan kelajuan pembukaan dan penutupan tidak bergantung kepada pengendali, dan suis ini boleh disediakan dengan mekanisme operasi spring manual atau mekanisme dimotorkan. Ia diinterlok dengan pemutus tenaga yang sepadan, maka sambungan pembumian hanya boleh dibuat apabila litar utama tiada voltan, dan pin penahan menghalang penutupan semasa kerja penyelenggaraan dijalankan.
Data Teknikal
| No. | Perkara | Unit | Data |
|---|---|---|---|
| 1 | Voltan nominal | kV | 24 |
| 2 | Kekerapan nominal | Hz | 50 / 60 |
| 3 | Arus tahan jangka pendek nominal | kA | 31.5 |
| 4 | Tempoh litar pendek nominal | s | 4 |
| 5 | Arus tahan puncak nominal | kA | 80 |
| 6 | Arus pembuatan litar pendek nominal | kA | 80 |
| 7 | Voltan tahan kekerapan bekalan (1 min) | kV | 65 (terhadap bumi dan antara fasa) |
| 8 | Voltan tahan impuls kilat | kV | 125 |
| 9 | Hayat mekanikal | operasi | 2000 |
Piawai
JN15-24/31.5 mematuhi GB 1985-2004 untuk pemisah dan suis pembumian voltan tinggi arus ulang-alik serta IEC 62271-102. Ia disediakan sebagai suis pembumian yang telah disusun sepenuhnya, sesuai untuk pelbagai jenis kubikel berselungkup logam voltan sederhana dan tinggi bagi kegunaan dalaman dalam sistem 24 kV.
Pemasangan dan Dimensi
Rajah Pemasangan
Pemasangan, komisioning dan penyelenggaraan mesti dijalankan oleh personel berkelayakan, dan suis hanya boleh dikendalikan pada litar yang tiada voltan; masukkan pin penahan supaya ia tidak boleh ditutup semasa kerja berjalan. Periksa suis ini satu hingga dua kali setahun serta dengan serta-merta selepas kejadian litar pendek yang serius: bersihkan bahagian konduktif dan permukaan penebat, basuh poros putaran dengan alkohol atau pelarut yang sesuai lalu gris semula dengan vaselin petroleum industri, periksa ketatnya semua bolt pengikat dan kesempurnaan sambungan pembumian, dan gantikan bilah, sentuhan atau spring tekanan yang rosak atau terubah bentuk secara kekal. Jangan sekali-kali mengendalikan suis apabila tiada sentuhan tetap yang dibumikan, jangan melebihi voltan nomalnya, dan jalankan beberapa ujian pembukaan serta penutupan sebelum mengembalikannya ke dalam perkhidmatan.
