JDZC6-10Q Trafo ya Volti ya Nje ya Epoxy Cast-Resin

Ukaguzi wa Bidhaa

Kibadilishaji cha volti cha nje cha JDZC6-10Q kilichotengenezwa kwa resini ya epoxy ni kibadilishaji cha volti cha voltage ya kati kilichoundwa kwa ajili ya mifumo ya usambazaji ya nje ya 12kV. Kinabadilisha volti ya msingi ya 10000V kuwa matokeo ya kiwango cha chini ya volti kwa ajili ya kupima, kufuatilia na mzunguko wa usambazaji wa umeme.

Hii modeli inatumia muundo wa upole wa nje wa resini ya epoxy. Inatoa matokeo ya volti ya chini ya 100V kwa ajili ya mzunguko wa kupima au kufuatilia na matokeo ya volti ya chini ya 220V kwa ajili ya matumizi ya usambazaji wa umeme. Bidhaa hii inafaa kwa vifaa vya nje vya kupima, mifumo ya usambazaji na usanidi wa voltage ya kati unao hitaji ubadilishaji mdogo wa volti wenye upole wa resini.

Nafasi ya Matumizi

Kibadilishaji cha volti cha JDZC6-10Q kawaida huwekwa katika vifaa vya nje vya usambazaji wa voltage ya kati, vitengo vya kupima au mzunguko wa usambazaji wa umeme. Kinatoa ishara za volti ya chini kwa mitaji ya umeme, vifaa vya kufuatilia na mzigo mdogo wa chini ya volti kulingana na mpango uliothibitishwa wa wiri.

Matumizi Makuu

• Mifumo ya nje ya usambazaji wa voltage ya kati ya 12kV
• Mzunguko wa nje wa kupima volti na kufuatilia volti
• Usambazaji wa umeme kutoka upande wa msingi wa voltage ya kati
• Vitengo vya nje vya kupima na vifaa vya usambazaji
• Utoaji wa ishara ya volti kwa mitaji au vifaa vya kufuatilia
• Matumizi yanayohitaji ujenzi wa nje wa kibadilishaji cha volti cha resini ya epoxy

Maagizo Muhimu

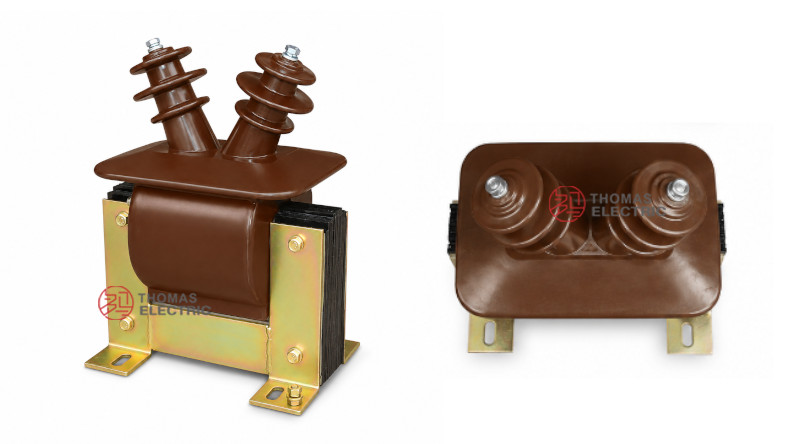

Onyesho la Bidhaa

Ufanisi wa Matumizi

Inafaa Kwa

• Mifumo ya nje ya usambazaji wa voltage ya kati ya 12kV
• Matumizi ya nje ya kupima yanayohitaji tokeo la volti ya chini ya 100V
• Mzunguko wa usambazaji wa umeme unao hitaji tokeo la volti ya chini ya 220V
• Usanidi wa nje unao hitaji upole wa resini ya epoxy
• Miradi inayohitaji ujenzi mdogo wa nje wa kibadilishaji cha volti

Haipendekezi Kwa

• Vifaa vya ndani vya kubadilisha vilivyo na PT za aina ya kavu zilizoelekezwa
• Mifumo juu ya kiwango cha upole kilichopewa cha 12/40/75kV
• Matumizi yanayohitaji ujenzi wa kibadilishaji cha volti cha mafuta
• Volti maalum ya chini au viwango vya ukweli bila uthibitisho wa kiufundi

Muundo wa Kiufundi

Utambulisho wa Modeli

Msimbo wa modeli wa JDZC6-10Q unaweza kueleweka kama ifuatavyo:

Takwimu za Kiufundi

Takwimu zifuatazo za kiufundi zimepatwa kutoka kwa sampuli ya bidhaa ya JDZC6-10Q. Ukurasa huu hutumia usemi wa kimataifa wa daraja la voltage ya kati kwa ajili ya matumizi ya uuzaji nje. Maadili ya uwiano wa volti yamehifadhiwa kulingana na maadili halisi ya wiringi wa msingi na wiringi wa chini.

Maelezo ya kiufundi:

• Tokeo lililo linalopewa na kiwango chake cha ukweli kinatozwa kama muunganiko mmoja tu uliochaguliwa.
• Ikiwa vipengele vinavyohitajika vinapita kiwango kilicho orodheshwa, vinapaswa kuthibitishwa kwa mkataba kati ya mtengenezaji na mnunuzi.
• Kiwango cha marudio: 50Hz au 60Hz.
• Joto la mazingira: -5°C hadi +40°C.

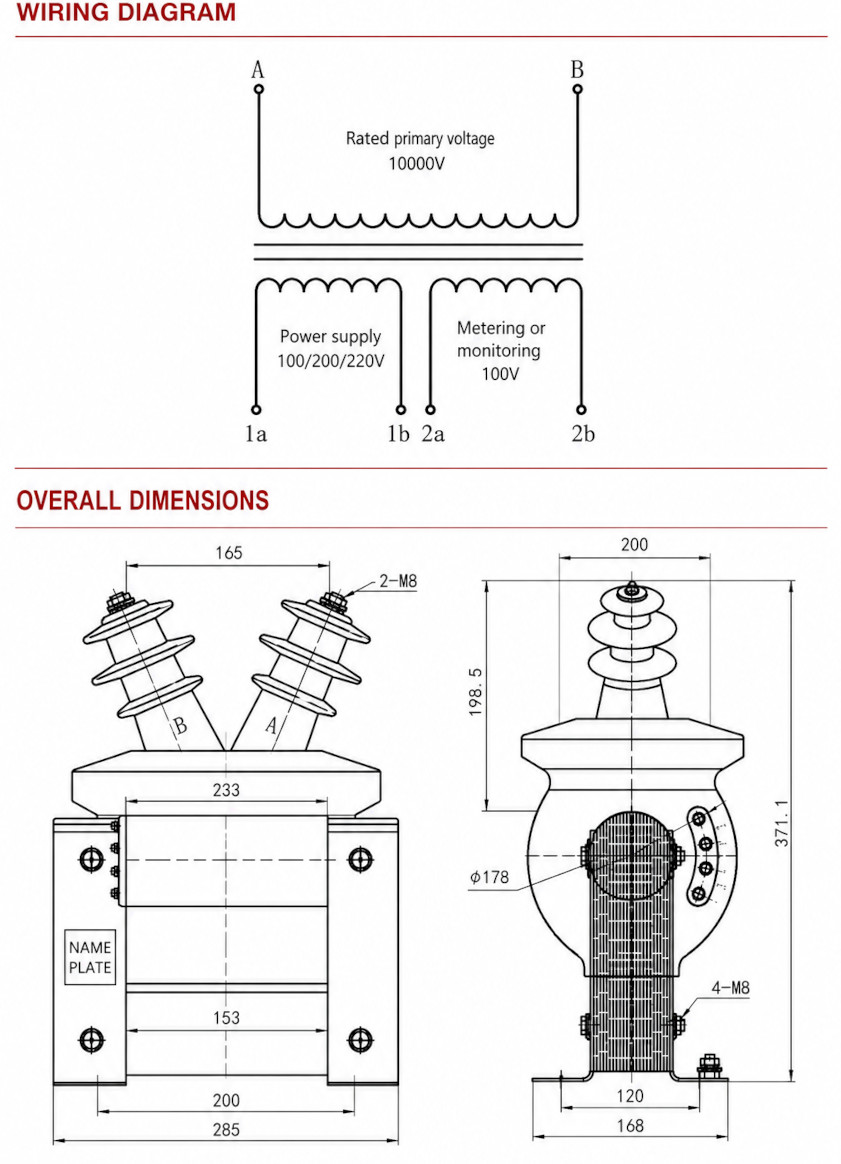

Usanidi na Viwango

JDZC6-10Q inapaswa kuwekwa kulingana na mpango uliothibitishwa wa muonekano, mpango wa wiri na mpangilio wa usanidi wa nje. Bidhaa hii ina vitishio viwili vya msingi, mwili wa upole wa nje wa resini, msingi wa chuma wa kuweka na matokeo tofauti ya chini kwa ajili ya mzunguko wa umeme na kupima/kufuatilia.

Viwango vya Jumla vya Marejeleo

Maelezo ya Vitishio na Wiriani

• Vitishio vya msingi A na B vimeunganishwa na mzunguko wa msingi wa 10000V.
• Vitishio 1a-1b vinatoa mzunguko wa tokeo la umeme, vilivyoandikwa kama 100V / 200V / 220V kulingana na mahitaji ya wiriani.
• Vitishio 2a-2b vinatoa mzunguko wa tokeo la kupima au kufuatilia la 100V.
• Wiriani wa chini lazima ufuate mpango uliothibitishwa wa wiri na alama za vitishio.
• Ukingo na upotevu wa upole lazima kuchunguzwa kabla ya kutoa umeme.

Ufuatiliaji na Majaribio

Mfululizo wa JDZC6-10Q umefanywa kwa ajili ya matumizi ya nje ya kibadilishaji cha volti cha voltage ya kati. Sampuli ya bidhaa iliyotolewa inarejelea GB20840.2-2014 na IEC61869-2:2012 katika kichwa cha Kichina, wakati maandishi ya sampuli ya Kiingereza pia yanarejelea GB1207-2006 na IEC60044-2:2003. Viwango vinavyofaa mwishoni vya kuthibitishwa kulingana na mkataba wa kiufundi wa mradi.

Majaribio ya Kawaida

• Uchunguzi wa macho na uthibitisho wa ubao wa jina
• Uthibitisho wa uwiano
• Uthibitisho wa polariti na alama za vitishio
• Jaribio la ukweli kwenye mzigo uliopewa
• Jaribio la uvumilivu wa volti ya marudio ya umeme
• Jaribio la upinzani wa upole
• Uthibitisho wa wiringi wa chini
• Uchunguzi wa upole wa nje na uvutio

Maelezo ya Kiufundi

• Chagua JDZC6-10Q kwa mifumo ya nje ya 12kV inayohitaji tokeo la ishara ya 100V na tokeo la umeme la 220V.
• Hakikisha kama tokeo la umeme la 220V linatumika kwa ajili ya usambazaji wa kiwango cha chini na kama tokeo la 100V linatumika kwa ajili ya kupima au kufuatilia.
• Usizidi uwezo uliopewa wa kila mzunguko wa chini.
• Hakikisha upotevu wa usanidi wa nje, umbali wa uvutio na ukingo kabla ya kuanzisha.
• Kwa ajili ya volti maalum za chini, viwango maalum vya ukweli au hali maalum za mazingira, uthibitisho wa kiufundi unahitajika.

Mwongozo wa Uchaguzi

Jinsi ya kuchagua JDZC6-10Q kwa mifumo ya 12kV

Chagua JDZC6-10Q wakati mradi unahitaji kibadilishaji cha volti cha nje cha resini ya epoxy kwa mfumo wa voltage ya kati wa 12kV wenye volti ya msingi ya 10000V na matokeo ya chini kwa ajili ya mzunguko wa kupima na usambazaji wa umeme.

Jinsi ya kuthibitisha mahitaji ya tokeo la chini

Tumia tokeo la chini la 100V kwa ajili ya mzunguko wa kupima au kufuatilia. Tumia tokeo la chini la 220V kwa ajili ya usambazaji wa umeme wa kiwango cha chini wakati mzigo uliunganishwa na uwezo uliopewa unafanana na maagizo ya kibadilishaji.

Jinsi ya kuchagua kiwango cha ukweli na uwezo

Tumia kiwango cha ukweli 0.2 au 0.5 kwa ajili ya mzunguko wa kupima au kufuatilia. Hakikisha uwezo uliopewa wa 30/50VA kwa ajili ya tokeo la 100V na 500VA kwa ajili ya tokeo la umeme kulingana na mzigo wa chini uliunganishwa.

Jinsi ya kuthibitisha ufanisi wa usanidi wa nje

Angalia kiwango cha upole kilichopewa, umbali wa uvutio, viwango vya kuweka, mpangilio wa ukingo na hali za mazingira kabla ya usanidi wa nje.

Maelezo ya Agizo

Tafadhali toa habari zifuatazo wakati wa kuagiza au kuomba bei:

• Modeli ya bidhaa: JDZC6-10Q
• Volti ya msingi iliyopewa na mahitaji ya tokeo la chini
• Mahitaji ya tokeo la kupima au kufuatilia: 100V
• Mahitaji ya tokeo la umeme: 220V au volti iliyoelekezwa
• Kiwango cha ukweli kilichohitajika na uwezo uliopewa
• Kiwango cha upole kilichopewa
• Kiwango cha marudio: 50Hz au 60Hz
• Hali za usanidi wa nje
• Kiwango kinachofaa au maagizo ya mradi
• Idadi
• Mahitaji maalum ya michoro, ripoti za majaribio, vyeti, lugha ya ubao wa jina, pakiti au usafirishaji
