JDZX15-3/6/10R Kituo cha ndani cha kubadilisha volti ya epoxy cast-resin na fuse

Ukumbusho wa Bidhaa

Kibadilishaji cha volti ya ndani ya JDZX15-3/6/10R yenye resini iliyotolewa kwa epoxy ni kibadilishaji cha volti cha kati cha aina ya kavu chenye muundo wa sigara iliyomo. Imetengenezwa kwa ajili ya mfumo wa umeme wa AC wa 3kV, 6kV na 10kV na kubadilisha volti ya mfumo wa msingi kuwa ishara za kiwango cha volti ya sekondari kwa ajili ya kupima, kufuatilia volti na ulinzi wa relay.

Bidhaa hii inatumia upambaji wa resini ya epoxy na inafaa kwa ajili ya vifuko vya swichi za ndani, ubao wa kupima na vifaa vya usambazaji wa volti ya kati. Ikilinganishwa na vikibadilishaji vya volti vilivyofurika na mafuta, muundo huu wa aina ya kavu unafaa kwa ajili ya usanidi wa kabati ndogo ambapo upambaji safi wa ndani, usanidi thabiti na ulinzi wa sigara uliojumuishwa unahitajika.

Nafasi ya Matumizi

Kibadilishaji cha volti cha JDZX15-3/6/10R kawaida huwekwa katika sehemu ya kupima volti au sehemu ya kibadilishaji cha vifaa vya vipimo vya swichi za volti ya kati za ndani. Inatoa ishara za volti ya sekondari kwa mitaji, relay za ulinzi, vifaa vya kufuatilia na mifumo ya udhibiti.

Matumizi Makuu

• Vifuko vya swichi vya volti ya kati vya ndani vya 3kV, 6kV na 10kV
• Mzunguko wa kupima volti na mzunguko wa kuonyesha volti
• Mifumo ya kupima nishati na kufuatilia umeme
• Mzunguko wa pembejeo la volti la ulinzi wa relay
• Mzunguko wa kufuatilia hitilafu ya ardhi na volti iliyobaki
• Matumizi ya vifuko vya swichi vyenye nafasi ndogo yanayohitaji kibadilishaji cha volti kilicho na sigara iliyomo

Spesifikesheni Muhimu

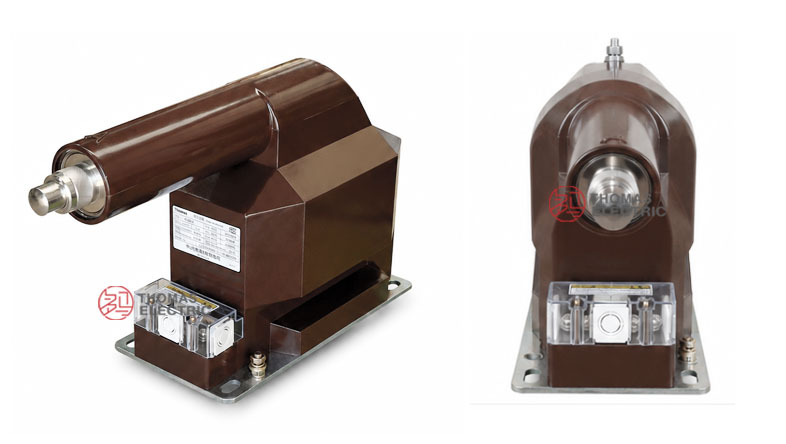

Onyesho la Bidhaa

Ufanisi wa Matumizi

Inafaa Kwa

• Vifuko vya swichi vya volti ya kati vya ndani vilivyopewa 3kV, 6kV au 10kV
• Mzunguko wa kupima volti unaohitaji upambaji wa resini ya epoxy
• Mzunguko wa ulinzi unaohitaji kumbukumbu ya volti na ishara za volti iliyobaki
• Usanidi wa vifuko vya swichi unaohitaji muundo wa sigara ya msingi uliojumuishwa
• Miradi ambapo vikibadilishaji vya volti vya aina ya kavu vya ndani vinapendelewa kuliko vitengo vilivyofurika na mafuta

Haiinunuliwi Kwa

• Usanidi wa nje bila kifuko kinachofaa
• Mifumo juu ya kiwango kilichoelezwa cha upambaji
• Matumizi yanayohitaji ujenzi wa kibadilishaji cha volti kilichofurika na mafuta
• Uwiano mbalimbali wa sekondari, daraja mbalimbali za sigara au daraja za ulinzi isiyo ya kawaida bila uthibitisho

Muundo wa Kiufundi

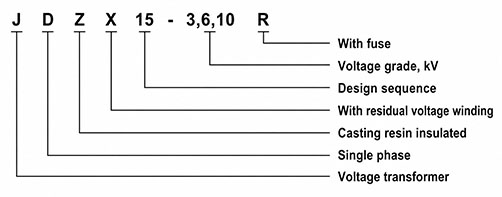

Utambulisho wa Modeli

Msimbo wa modeli wa JDZX15-3/6/10R unaweza kuelezewwa kama ifuatavyo:

Takwimu za Kiufundi

Takwimu zifuatazo za kiufundi zimepatwa kutoka kwa sampuli ya bidhaa za JDZX15-3R, JDZX15-6R na JDZX15-10R. Kibadilishaji kimoja cha volti kinaweza kutozwa na daraja moja tu iliyochaguliwa ya ukweli na mchanganyiko unaofanana wa pato la sekondari lililopewa.

Maelezo ya kiufundi:

• Urefu wa marudio uliopewa: 50Hz au 60Hz.
• Joto la mazingira: -5°C hadi +40°C.
• Bidhaa hii inazingatia GB20840.3-2013, IEC61869-3:2011 na mahitaji maalum ya mradi.
• Kibadilishaji kimoja cha volti kinaweza kutozwa na daraja moja tu iliyochaguliwa ya ukweli na mchanganyiko unaofanana wa pato la sekondari lililopewa.
• Ikiwa vipengele vinavyohitajika vinazidi kiwango kilichoorodheshwa, vinapaswa kuthibitishwa kwa mkubaliano kati ya mtengenezaji na mnunuzi.

Usanidi na Vipimo

Mfululizo wa JDZX15-3/6/10R unapaswa kusanywa kulingana na michoro iliyoidhinishwa, michoro ya wiri na usanidi wa vifuko vya swichi. Bidhaa hii ina muundo wa resini uliosanywa kwenye msingi wenye sehemu ya sigara iliyomo na sanduku la kiunganishi cha sekondari.

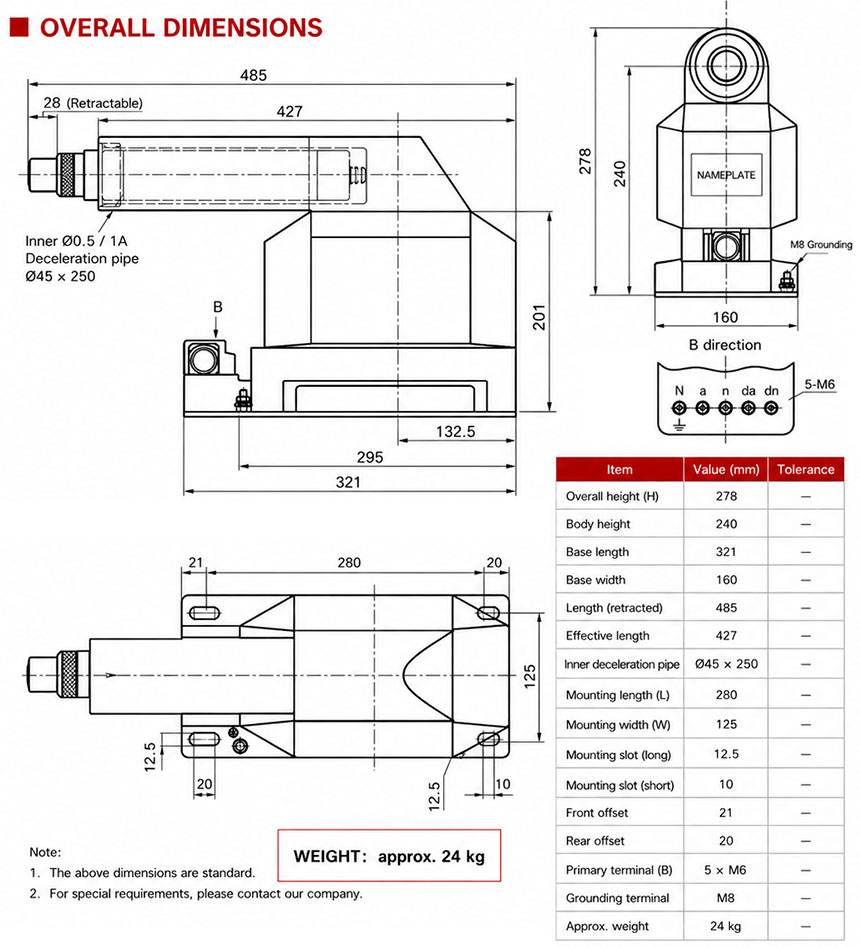

Rejeleo la Kipimo cha Jumla

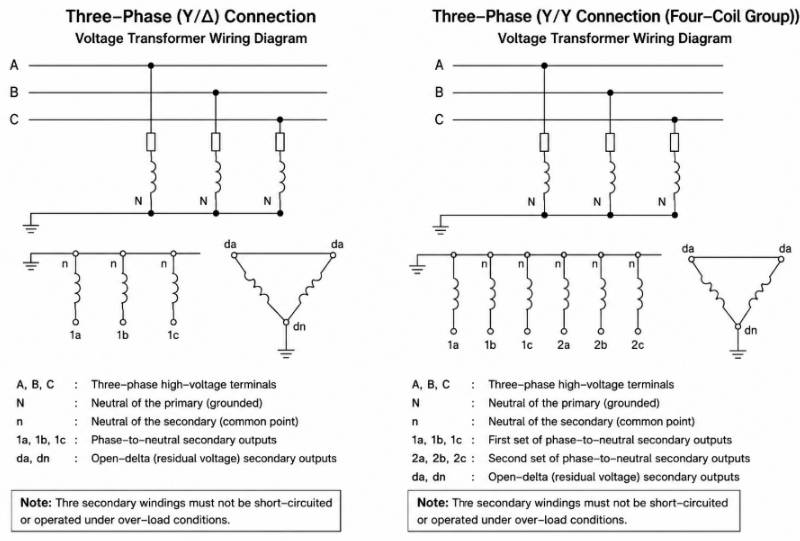

Maelezo ya Kiunganishi na Wiriani

• Wiriani la msingi na la sekondari linapaswa kufuata michoro ya wiri iliyoidhinishwa.
• Vipengele vya uzio wa volti iliyobaki vinapaswa kuunganishwa kulingana na mpango wa ulinzi.
• Alama za kiunganishi cha sekondari zinapaswa kuchunguzwa kabla ya utumizi.
• Kibadilishaji kinapaswa kusikika kwa nguvu kwenye msingi wa kabati au ubao wa usanidi.
• Daraja ya sigara iliyomo inapaswa kuthibitishwa kulingana na modeli iliyochaguliwa na mahitaji ya mradi.

Uzingatio na Majaribio

Mfululizo wa JDZX15-3/6/10R umetengenezwa kulingana na mahitaji ya kibadilishaji cha volti ya volti ya kati ya ndani. Sampuli ya bidhaa iliyotolewa inarejelea GB20840.3-2013 na IEC61869-3:2011, pamoja na mahitaji ya kiufundi ya wateja.

Majaribio ya Kawaida

• Uchunguzi wa macho na uthibitisho wa ubao wa jina
• Uthibitisho wa uwiano
• Uchunguzi wa polariti na alama za kiunganishi
• Jaribio la ukweli kwenye mzigo uliopewa
• Jaribio la uvumilivu wa volti ya nguvu ya marudio
• Jaribio la upinzani wa upambaji
• Uchunguzi wa sigara na mzunguko wa msingi
• Uthibitisho wa uzio wa sekondari na uzio wa volti iliyobaki

Maelezo ya Uhandisi

• Chagua modeli kulingana na volti iliyopewa ya mfumo: JDZX15-3R, JDZX15-6R au JDZX15-10R.
• Hakikisha kama mzunguko unahitaji uzio mmoja wa kupima, uzio wa ulinzi au vizio vingi vya sekondari.
• Usizidi pato la sekondari lililopewa linalolingana na daraja iliyochaguliwa ya ukweli.
• Hakikisha daraja ya sigara, muunganiko wa msingi na mpangilio wa kiunganishi cha sekondari kabla ya usanidi.
• Thibitisha alama za kiunganishi na mpangilio wa kuunganisha kwenye ardhi kabla ya utumizi.
• Kwa uwiano maalum, daraja maalum za ukweli au hali maalum za utendaji, uthibitisho wa kiufundi unahitajika kabla ya kuagiza.

Mwongozo wa Kuchagua

Jinsi ya Kuchagua Modeli Sahihi ya JDZX15

Chagua JDZX15-3R kwa mfumo wa 3kV, JDZX15-6R kwa mfumo wa 6kV na JDZX15-10R kwa mfumo wa 10kV. Kiwango cha upambaji kilichopewa, uwiano wa volti na usanidi wa sigara unapaswa kulingana na volti ya mfumo na ubunifu wa vifuko vya swichi.

Jinsi ya Kuchagua Daraja ya Ukweli na Pato Lililopewa

Tumia daraja za ukweli za kupima kama vile 0.2 au 0.5 kwa ajili ya mzunguko wa kupima. Tumia daraja za ulinzi zinazohusiana na 3P au 6P kwa ajili ya mzunguko wa volti iliyobaki au ulinzi wa relay. Pato la sekondari lililopewa linapaswa kuchaguliwa kulingana na mzigo wa jumla uliounganishwa.

Jinsi ya Kuthibitisha Mahitaji ya Sigara

Muundo wa JDZX15-R una muundo wa sigara uliojumuishwa. Kabla ya kuagiza, hakikisha daraja ya sasa ya sigara, mahitaji ya mzunguko wa msingi na kama usanidi wa sigara unalingana na mpango wa ulinzi wa vifuko vya swichi.

Jinsi ya Kuthibitisha Nafasi ya Usanidi

Angalia urefu wa jumla, upana wa msingi, urefu wa usanidi, nafasi ya sanduku la kiunganishi na nafasi ya sigara ya msingi dhidi ya usanidi wa vifuko vya swichi. Nafasi ya kutosha inapaswa kuwekwa kwa ajili ya wiriani, uchunguzi na ubadilishaji.

Maelezo ya Kuagiza

Tafadhali toa taarifa zifuatazo unapokuagiza au kuomba bei:

• Modeli ya bidhaa: JDZX15-3R, JDZX15-6R au JDZX15-10R
• Uwiano wa volti uliopewa na usanidi wa uzio wa sekondari
• Urefu uliopewa: 50Hz au 60Hz
• Daraja ya ukweli inayohitajika na pato lililopewa
• Kiwango cha upambaji kilichopewa
• Daraja ya sigara au mahitaji ya usanidi wa sigara
• Mahitaji ya uzio wa volti iliyobaki, ikiwa inatumika
• Vipimo vya usanidi au mahitaji ya usanidi wa vifuko vya swichi
• Kiwango kinachotumika au spesifikesheni ya mradi
• Kiasi
• Mahitaji maalum ya michoro, ripoti za majaribio, vyeti, lugha ya ubao wa jina, upakiti au usafirishaji

Maswali Yanayoulizwa Mara kwa Mara
