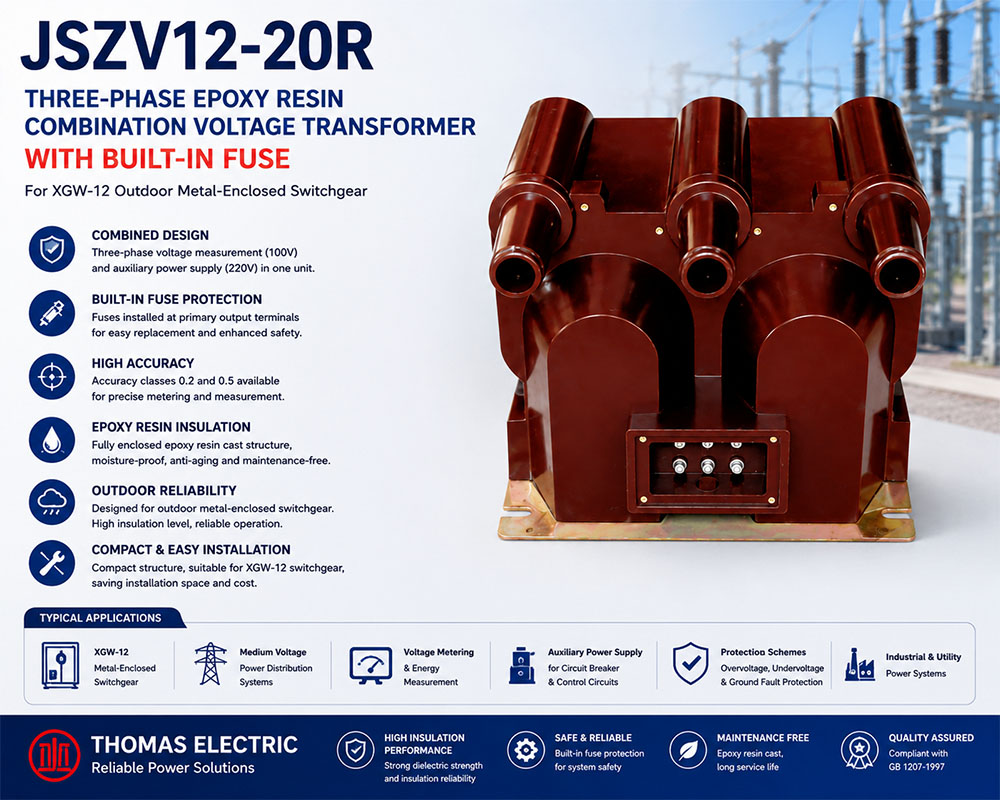

JSZV12-20R Trafometa ya Voliti ya Umoja wa Resini ya Epoxy ya Mzunguko wa Matatu na Fuse Iliyopachikwa

Ukumbusho wa Bidhaa

Ufafanuzi wa Kazi

Vipimaji vya volti ya mchanganyiko wa resini ya epoxy ya JSZV12-20R yenye kinga ya fio iliyopachikwa ndani imeundwa hasa kwa matumizi ya vifaa vya kubadilisha umeme (switchgear) vya nje ya XGW-12 yenye chumba kilichofungwa na chuma. Vipimaji hivi vya volti hutoa kila moja tovuti ya kipimo cha volti ya 100V na usambazaji wa nguvu wa 220V, kutoa nguvu thabiti kwa vifungo vya umeme wakati huo huo hukuhakikisha utendaji wa kutosha na ufanisi wa mfumo.

Vipimo Muhimu

Kanuni za Uendeshaji

Kwa kutumia kanuni za usukuzi wa umeme, vipimaji vya volti vinavyotengenezwa vina miili mitatu ya resini ya epoxy yenye paka za msingi na sekondari. Vipimaji vya volti vinapunguza volti kubwa hadi viwango vya kawaida vya kipimo na usambazaji wa nguvu, kutoa tovuti za sekondari zilizo pevutana kimetali zinazolingana na volti ya msingi. Usanidi wa unganisho la V unaweza kufanya vipimo vya volti kwa kutumia vitengo viwili vya moja kwa moja wakati huo huo unavyoweza kugundua hitilafu za ardhi katika mfumo.

Nafasi ya Matumizi ya Mfumo

• Usambazaji wa Volta za Kati: vifaa vya kubadilisha umeme vya nje vya chuma vilivyofungwa (mfululizo wa XGW-12) yenye 12-20kV
• Kipimo cha Volta: Kipimo cha umeme cha kisasa na mfumo wa kufuatilia volti
• Usambazaji wa Nguvu za Msaidizi: Kutoa nguvu za utendaji kwa vifungo vya udhibiti na mzunguko wa kinga
• Mifumo ya Kinga: Matumizi ya kinga dhidi ya volti kubwa sana, volti ndogo sana, na hitilafu za ardhi

Ukumbusho wa Muundo

Ujenzi wa ubao wa resini ya epoxy wenye muundo uliofungwa kabisa unahakikisha utendaji bora wa upole, kinga dhidi ya unyevu, na nguvu ya kimwili. Kinga ya fio iliyopachikwa ndani iliyo kwenye vitokeo vya msingi inatoa urahisi wa kubadilisha na kufikia kwa ajili ya matengenezo. Muundo mdogo unaunganisha kazi za kipimo cha volti na usambazaji wa nguvu za msaidizi katika kitengo kimoja, kuboresha nafasi ya usanidi katika mazingira ya vifaa vya kubadilisha umeme vilivyofungwa na chuma.

Utambulisho wa Modeli

Maelezo ya Nambari ya Modeli

• J — Vipimaji vya volti (VT)
• S — Usanidi wa mitatu
• Z — Muundo uliopolewa kwa resini (epoxy)
• V — Usanidi wa unganisho la V (delta lililotengenezwa)
• 12 — Daraja ya volti (kV)
• 20 — Volta iliyopewa (kV)
• R — Kinga ya fio iliyopachikwa ndani

Masharti ya Utumizi

Vipimaji vya volti vya JSZV12-20R vimeundwa kwa ajili ya usanidi wa vifaa vya kubadilisha umeme vya nje vilivyofungwa na chuma chini ya masharti ya kawaida ya utumizi katika mfumo wa umeme wa volta za kati.

• Mazingira ya usanidi: Vifaa vya kubadilisha umeme vya nje vilivyofungwa na chuma (XGW-12)
• Kimo: ≤1000 m juu ya UB (kiwango cha uchafuzi II)
• Joto la mazingira: −5°C hadi +40°C
• Unyevunyevu wa hewa: ≤80%
• Hali za mazingira: Bila gesi au mvuke unaosababisha uharibifu; bila mavumbi ya karboni au mavumbi ya metali yanayoweza kusambaza umeme; hakuna tetemeko kali au msituko wa kimwili

Ujenzi

Ubunifu wa Ujenzi

• Umuundo: Aina ya mchanganyiko wa mitatu kwa ajili ya vifaa vya kubadilisha umeme vya nje
• Upole: Upole uliofungwa kabisa wa ubao wa resini ya epoxy
• Unganisho: Usanidi wa unganisho la V (delta lililotengenezwa)
• Kinga: Fio iliyopachikwa ndani kwenye vitokeo vya msingi
• Mfumo: Kipimo cha volti kilichounganishwa na usambazaji wa nguvu za msaidizi

Ubao wa resini ya epoxy unatoa sifa thabiti za upole zenye uwezo mzuri wa kupinga unyevu, uchafuzi, na uzee kwa muda mrefu wa huduma za vifaa vya kubadilisha umeme vya nje. Mfumo wa kinga wa fio uliyopachikwa ndani unazuia hali za mkupuo wa paka la msingi, kukuza usalama wa mfumo kwa ujumla na uaminifu.

Paka & Alama za Kiungo

• Vitokeo vya msingi: A, B, C (unganisho la awamu)
• Vitokeo vya sekondari (100V): a, b, c, n (tokeo la volti ya kipimo)
• Vitokeo vya sekondari (220V): Vitokeo vya nguvu za msaidizi vya 110V na 220V

Alama za kiungo zinafuata kanuni za kawaida za VT kuhusu upole. Utambuzi sahihi wa kiungo kinapaswa kuzingatiwa ili kuhakikisha ukweli wa kipimo na utendaji wa kinga. Vitokeo vya nguvu za msaidizi vinatoa volti thabiti ya utendaji kwa ajili ya mzunguko wa udhibiti wa vifungo vya umeme na relay za kinga.

Takwimu za Kiufundi

Sehemu hii inatoa takwimu za kiufundi zinazolenga uteuzi wa vipimaji vya volti vya mchanganyiko wa resini ya epoxy ya JSZV12-20R yenye fio iliyopachikwa ndani inayotumika katika mfumo wa AC wa daraja ya 12-20 kV (50 Hz). Takwimu zilizoonyeshwa hapa chini zimeandaliwa kwa ajili ya uteuzi wa awali wa uwiano wa volti, daraja ya ukweli, na uwezo wa kipimo kilichopewa.

Maelezo: Daraja ya ukweli inaonyesha kiwango cha utendaji wa kipimo. Kipimo kilichopewa (VA) ni mzigo mkubwa zaidi unaozingatika wakati unapodumisha ukweli uliopewa. Sababu ya nguvu ya mzigo inadhaniwa kuwa cosφ = 0.8 (inapoteza).

Takwimu za Marejeleo

Vigezo & Marejeleo ya Kanuni

Ufuatiliaji wa Majaribio ya Kiwanda

• Majaribio ya kawaida kulingana na mahitaji ya GB 1207-1997 (ikiwemo uthibitisho wa upole, uthibitisho wa uwiano, na uthibitisho wa ukweli kulingana na daraja na mzigo uliopewa)
• Majaribio ya dielektriki kulingana na mahitaji ya usambazaji wa upole na kigezo kilicho katika matumizi
• Uchunguzi wa macho na vipimo vya kimo ikiwemo utambulisho na utii wa kazi
• Majaribio ya aina na ya maalum kama yaliyohitajika na mahitaji ya mradi

Usanidi & Vipimo

Mapaka

Chora la kanuni

• Vipimo vya mapaka na maelezo ya usanidi yanapatikana katika nyaraka za vifaa vya kubadilisha umeme
• Vipimaji vya volti vinapaswa kusakinishwa kwa usalama kwa kutumia mashimo maalum ya usanidi ndani ya chumba cha vifaa vya kubadilisha umeme vya XGW-12
• Unganisho la msingi linatolewa kupitia vitokeo vya barabara za umeme vilivyowekwa pamoja na muundo wa vifaa vya kubadilisha umeme
• Nafasi ya kutosha inapaswa kudumishwa kwa ajili ya upole, usambazaji wa joto, na ufikiaji wa matengenezo
• Kinga ya fio iliyopachikwa ndani inafikika kutoka kwenye ubao wa mbele kwa urahisi wa kubadilisha

• Mzunguko wa sekondari lazima upolewe kwa usahihi kulingana na vigezo vilivyotumika
• Wakati wa uchunguzi au matengenezo, mzunguko wa msingi lazima ulemazwe na kuzingatiwa kwa usalama
• Kubadilisha fio lazima kufanywa tu na wataalamu walio na uwezo kwa kufuata taratibu sahihi za usalama
• Kazi zote za usanidi na matengenezo zinapaswa kufuata sheria za usalama wa umeme za eneo husika

Maelezo ya Agizo

Wakati wa kuagiza, usanidi uliowajibika unapaswa kuelezewa kulingana na mahitaji ya mtandao wa eneo, vigezo vilivyotumika, na mahitaji ya kiufundi ya mradi. Vigezo vifuatavyo vinapaswa kutajwa wazi kwa uthibitisho wa kiufundi na utoleo wa tayarisho:

• Uwiano wa volti uliopewa (volta ya msingi/sekondari)
• Volta ya sekondari iliyopewa (100V, 220V, au usanidi uliochanganywa)
• Daraja ya ukweli (0.2 au 0.5 kwa ajili ya matumizi ya kipimo)
• Mzigo uliopewa (VA) kwa kila paka la sekondari
• Mahitaji ya matumizi (kipimo cha volti na/au usambazaji wa nguvu za msaidizi)

Ikiwa mahitaji ya eneo au ya mradi yanatumika (k.m., kiwango cha upole, mpangilio wa vitokeo, vizingiti vya usanidi, lugha ya nyaraka, au vyeti vinavyohitajika), taja hayo wakati wa kuagiza. Masanidi maalum yanapaswa kuthibitishwa kwa mkataba wa kiufundi na karatasi ya data ya mwisho kabla ya utengenezaji.
