LB-10W Vituo vya Nishati ya Nje vya Mafuta (Vituo vya Nje)

Ufafanuzi wa Bidhaa

Ufafanuzi wa Kazi

Mzambarau wa mafuta ya nje wa mfululizo wa LB-10W ni vifaa vya umeme vya usahihi vilivyotengenezwa kwa ajili ya kupima sasa kwa usahihi, kupima umeme, na matumizi ya ulinzi wa relay katika mfumo wa umeme wa AC wa voltage ya kati ya 10 kV. Mzambarau hawa wa mafuta hutumia kanuni za uvutio wa umeme pamoja na ujenzi wa chumba cha chuma ili kutoa ishara ya sasa ya sekondari iliyotenganishwa kimwanga inayolingana na sasa ya msingi, inayofaa kwa ajili ya uwekaji ndani na nje.

Mipangilio Muhimu

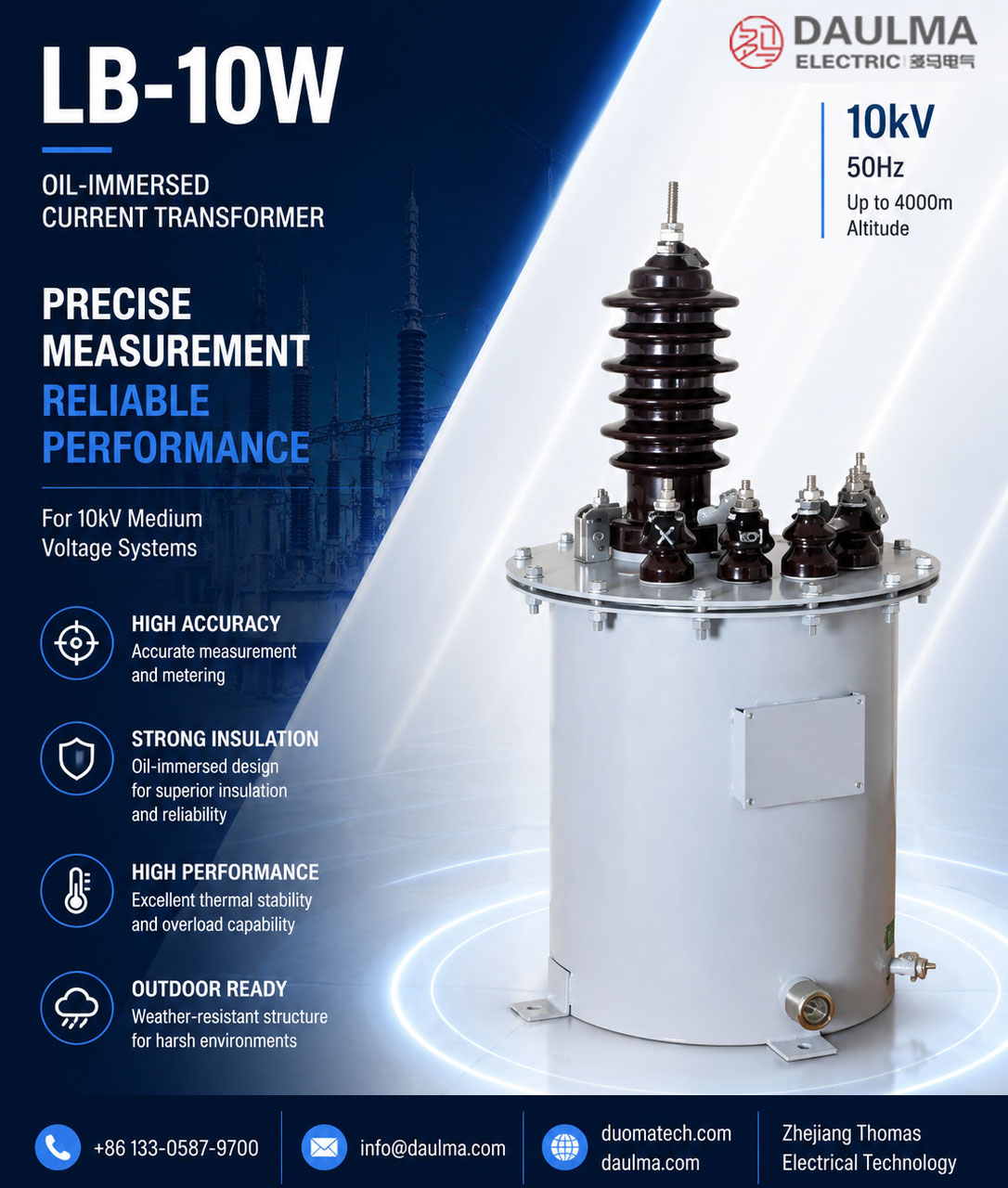

Onyesho la Bidhaa

Kanuni ya Ufanya kazi

Kufanya kazi kulingana na sheria ya Faraday ya uvutio wa umeme, mzambarau una kiini cha umeme cha aina ya toroidal ambacho mpitisho wa msingi unapita kupitia tundu na viringo vya sekondari vinavyozunguka kiini. Mafuriko ya umeme yanayozalishwa na sasa ya msingi yanachukua volti inayolingana katika viringo vya sekondari, kutoa sasa ya pato iliyosanidiwa kupitia mzigo uliunganishwa. Muundo wa mafuta unatoa ukatili bora na usimamizi wa joto kwa ajili ya mazingira ya nje.

Nafasi ya Matumizi ya Mfumo

• Usambazaji wa Voltage ya Kati: Vifaa vya kusogeza umeme vya 10kV, vifuko vya usambazaji, na vituo vya nje
• Upimaji wa Umeme: Mifumo ya kupima umeme ya kipato yenye usahihi wa daraja la 0.2 na 0.5
• Mzunguko wa Ulinzi: Mikakati ya ulinzi wa juu ya sasa, tofauti, na umbali (daraja la 10P10)
• Matumizi ya Nje: Uwekaji wa ngazi, ufuatiliaji wa waya za juu, na vifaa vya usambazaji vilivyowekwa wazi
• Uwekaji wa Kimo cha Juu: Inafaa kwa ajili ya uwekaji hadi mita 4000 juu ya UB with derating inayofaa

Ufafanuzi wa Muundo

Ujenzi wa chumba cha chuma cha mafuta pamoja na muundo uliofungwa kikamilifu unahakikisha utendaji bora wa ukatili, upinzani dhidi ya unyevu, ulinzi wa mazingira, na nguvu ya mekaniki kwa ajili ya huduma za nje. Chumba kilichojazwa mafuta kinatoa baridi bora na utulivu wa muda mrefu katika hali kali za mazingira. Limejengwa na kibonye cha kujaza mafuta, kofia inayolinda dhidi ya hali ya hewa, mlango wa kupunguza shinikizo, na diaphragm ya ndani ili kuzuia uharibifu wa mafuta. Usanidi wa uwekaji wa aina ya post inatoa chaguzi mbalimbali za uwekaji kwa ajili ya vifaa vya ndani na uwekaji wa ngazi wa nje.

Utambulisho wa Modeli

Maelezo ya Msimbo wa Modeli

• L — Mzambarau wa sasa (CT)
• B — Usanidi wa ulinzi (uwezo wa matumizi ya kupima na ulinzi)
• 10 — Daraja ya voltage (kV)
• W — Muundo wa huduma ya nje (ujenzi unaolinda dhidi ya hali ya hewa)

Chaguzi za Usanidi

Mzambarau wa sasa wa LB-10W inapatikana katika usanidi mbalimbali ili kufaa mahitaji tofauti ya matumizi:

• Uwiano mmoja + viringo moja vya sekondari: Usanidi wa msingi kwa ajili ya matumizi rahisi ya kupima au ulinzi
• Uwiano mmoja + viringo viwili vya sekondari: Upimaji na ulinzi wakati mmoja wenye machapisho tofauti ya usahihi
• Uwiano mawili + viringo moja vya sekondari: Kipimo cha sasa ya msingi kinachoweza kubadilishwa na pato moja
• Uwiano mawili + viringo viwili vya sekondari: Uwezo mkubwa wa kubadilisha uwiano na viini vya kupima/ulinzi vinavyotegemeana

Hali za Huduma

Mzambarau wa sasa wa mfululizo wa LB-10W imeundwa kwa ajili ya uendeshaji wa ndani na nje chini ya hali zifuatazo za kawaida za huduma katika mfumo wa umeme wa voltage ya kati:

• Mazingira ya uwekaji: Uwekaji wa ndani au uwekaji wa nje (uwekaji wa ngazi, uwekaji wa ukuta, au vifaa vya kusogeza umeme vya nje)
• Kimo: Kiwango cha kawaida hadi mita 2000 juu ya UB; uwezo wa kimo cha juu hadi mita 4000 na derating inayofaa na uthibitisho wa uhandisi
• Joto la mazingira: −25 °C hadi +40 °C
• Unyevu wa hewa: Kiwango cha juu 95% (bila unyevunyevu)
• Kiwango cha uchafuzi: Daraja II kulingana na IEC 60815 (uchafuzi wa kati)
• Hali za mazingira: Bila gesi au mvuke unaoharibu; bila vyenzo vinavyochomoza au vinavyoweza kuchomoza; hakuna mtetemo mkali au mshtuko wa mekaniki unaotishia mipaka iliyoelezwa
• Upinzani dhidi ya hali ya hewa: Imeundwa ili kushikilia mvua, theluji, barafu, nuru ya UV, na mabadiliko ya joto katika uwekaji wa nje

Ujenzi

Muundo wa Ujenzi

• Umuundo: Muundo wa chumba cha chuma cha mafuta kwa ajili ya huduma za ndani na nje
• Ukatili: Mafuta ya ukatili ya madini ya kibinadamu pamoja na utupaji wa utupaji na mchakato wa kujaza mafuta kwa utupaji ili kukuza nguvu ya dielectric na utendaji wa joto
• Kiini: Muundo wa kiini cha umeme cha aina ya pete kwa ajili ya kubadilisha sasa kwa usahihi
• Ubunifu wa chumba: Sanduku lililofungwa la chuma pamoja na kibonye cha kujaza mafuta, kofia inayolinda dhidi ya hali ya hewa, na mlango wa udhibiti wa shinikizo
• Uhifadhi wa mafuta: Mfumo wa diaphragm ya ndani unazuia mawasiliano ya moja kwa moja ya hewa na mafuta, kwa kiasi kikubwa kunyonyesha kiwango cha uharibifu na kurejesha muda wa huduma
• Usimamizi wa joto: Baridi ya mzunguko wa asili ya mafuta pamoja na faktori ya utulivu wa joto wa 187.5, inayofaa kwa ajili ya mazingira yenye mzigo mkubwa wa joto
• Ulinzi dhidi ya hali ya hewa: Malisho ya nje inayopinga uharibifu, kofia inayopinga mvua, na chumba cha terminal kilichofungwa kwa ajili ya utegemezi wa nje

Ujenzi wa mafuta unatoa sifa thabiti za ukatili, sifa bora za baridi, upinzani dhidi ya uchafuzi wa mazingira, na utegemezi wa muda mrefu kwa ajili ya huduma za nje. Mchakato wa kujaza mafuta kwa utupaji unahakikisha kuondoa unyevu na vilemba vya hewa kwa ajili ya utambulisho kamili wa dielectric.

Viringo & Alama ya Terminal

• Terminal za msingi: P1 / P2 (aina ya bushing au usanidi wa tundu kulingana na kiwango cha sasa)
• Terminal za sekondari (Kikundi 1): 1S1 / 1S2 (kwa kawaida kiini cha kupima)
• Terminal za sekondari (Kikundi 2): 2S1 / 2S2 (kwa kawaida kiini cha ulinzi, wakati usanidi wa kiini mbili unapoelezwa)

Alama za terminal zinafuata kanuni za CT za IEC 61869 za polariti. Chini ya hali za kawaida za uendeshaji, mwelekeo wa sasa wa kumbukumbu unafafanuliwa kutoka P1 hadi P2. Utambulisho sahihi wa terminal na polariti unapaswa kuzingatiwa ili kuhakikisha upimaji sahihi na utendaji sahihi wa relay za ulinzi.

Takwimu za Kiufundi

Sehemu hii inatoa takwimu za kiufundi zinazolenga kuchagua kwa ajili ya mzambarau wa nje wa mafuta wa mfululizo wa LB-10W unatumika katika mfumo wa AC wa daraja ya 10 kV (50 Hz). Takwimu zilizooneshwa hapa chini zimeandaliwa kwa ajili ya kuchagua awali sasa ya msingi iliyopangwa, mchanganyiko wa vikundi vya usahihi, mzigo uliopangwa, na uwezo wa kushikilia mzunguko fupi.

Maelezo: Mchanganyiko wa vikundi vya usahihi unaonyesha viini vya kupima/ulinzi vinavyopatikana katika CT moja (usanidi wa kiini moja au mbili). Pato lililopangwa (VA) limeainishwa kwa kila kiini cha sekondari. Ith ni sasa ya joto ya muda mfupi iliyopangwa (muda wa 1 s). Idyn ni sasa ya dinamu iliyopangwa (kiwango cha juu).

Alama: Thamani za Ith na Idyn zinaelezewa kwa kA (sasa kamili). Ukubaliano unapaswa kufanyika kulingana na thamani za ubao wa jina na ripoti ya jaribio la kiwanda kwa ajili ya usanidi ulioagizwa.

Rejeleo la Takwimu

Viwango & Marejeleo ya Kanuni

Ufuatiliaji wa Majaribio ya Kiwanda

• Majaribio ya kawaida kulingana na mahitaji ya IEC 61869-1/2 na GB/T 20840.1/2, ikiwemo:
  • Uthibitisho wa polariti na alama za terminal
  • Uthibitisho wa uwiano na mabadiliko ya awamu
  • Uthibitisho wa usahihi kwenye daraja, mzigo, na marudio iliyopangwa
  • Ukuzaji wa upinzani wa ukatili
  • Jaribio la kushikilia dielectric (marudio ya nguvu na msukosuko)
• Majaribio ya ubora wa mafuta:
  • Nguvu ya dielectric ya mafuta ya ukatili (jaribio la voltage ya kuvunja)
  • Uthibitisho wa kiwango cha unyevu
  • Uchunguzi wa macho kwa ajili ya vichafuzi
• Majaribio ya mekaniki:
  • Jaribio la utimilifu wa funguo (ushikiliaji wa shinikizo/utupaji)
  • Jaribio la kutororoka kwa chumba
  • Uthibitisho wa nguvu ya muundo wa uwekaji
• Uchunguzi wa macho na vipimo ikiwemo data ya ubao wa jina, alama za terminal, na utii wa kazi
• Majaribio ya aina na ya pekee (pale ambapo inatumika):
  • Jaribio la kupanda joto chini ya mzigo uliopangwa
  • Jaribio la kushikilia mzunguko fupi (uthibitisho wa Ith na Idyn)
  • Uthibitisho wa umbali wa kuvutia kwa kiwango cha uchafuzi kulingana na IEC 60815
  • Uthibitisho wa tetemeko la ardhi (pale ambapo kimehitajika na mahitaji ya mradi)

Uwekaji & Vipimo

• Vipimo vya muonekano na maelezo ya uwekaji yanatolewa katika michoro ya vipimo hapa chini.
• Mzambarau unapaswa kuwekwa kwa usalama kwa kutumia mashimo maalum ya kusikiliza au vifungo vya uwekaji vinavyofaa mazingira ya uwekaji (uwekaji wa paneli ya ndani au uwekaji wa ngazi ya nje).
• Unganisho la mpitisho wa msingi linaweza kufanyika kupitia mpitisho wa busbar, mwisho wa waya, au terminali zilizobungwa, kulingana na kiwango cha sasa na matumizi.
• Umbali wa kutosha unapaswa kudumishwa kwa ajili ya ukatili wa umeme, usambazaji wa joto, upanuzi wa mafuta, na ufikiaji wa matengenezo.
• Kwa ajili ya uwekaji wa nje, hakikisha kuwa funguo zote za kuingia kwa waya zimefungwa vizuri dhidi ya hali ya hewa na uhakikishe kuwa muundo wa uwekaji unaweza kushikilia mzigo wa upepo na shinikizo la mazingira.
• Mwelekeo wa uwekaji unapaswa kufuata mapendekezo ya mtengenezaji ili kuhakikisha mzunguko sahihi wa mafuta na utendaji wa baridi.

Michoro ya Muonekano

Vidokezo vya Usalama

• Kizuizi cha mzunguko wazi: Mzunguko wa sekondari hauwezi kamwe kuacha wazi wakati msingi wa mzambarau unapoendeshwa. Voltage kali inaweza kuonekana kwenye terminal za sekondari, kuunda hatari kubwa kwa watu na kusababisha kusawazika kwa kiini na kupanda joto.
• Mtaratibu wa matengenezo: Wakati wa ukaguzi, majaribio, au badiliko la vifaa, mzunguko wa sekondari unapaswa kufungwa kwa kutumia viungo vya kufunga kabla ya kutenganisha vifaa vyovyote vilivyunganishwa.
• Mahitaji ya uwekaji chini ya ardhi: Nukta moja ya mzunguko wa sekondari lazima iwekwe chini ya ardhi kwa usalama kulingana na mahitaji ya IEC 61869 na kanuni za umeme za mitaa. Uunganisho huu wa chini ya ardhi ni muhimu kwa ajili ya usalama wa watu na utendaji sahihi wa mfumo.
• Watu wenye ujuzi: Kazi zote za uwekaji, utendaji, na matengenezo zinapaswa kufanywa tu na wataalamu wa umeme wenye ujuzi kulingana na kanuni za usalama zinazotumika na taratibu za kampuni.
• Kuondoa nguvu: Mzunguko wa msingi unapaswa kuondolewa nguvu, kutenganishwa, na kuthibitishwa kuwa salama kabla ya kufanya kazi yoyote kwenye uunganisho wa msingi au uwekaji wa mekaniki.
• Ushughuli wa mafuta: Mafuta ya ukatili yanapaswa kushughulikiwa kama nyenzo inayochomoza. Epuka vyanzo vya moto wakati wa kujaza mafuta, kuchukua sampuli, au utaratibu wa matengenezo.

Maelezo ya Kuagiza

Wakati wa kuagiza mzambarau wa sasa wa LB-10W, usanidi unaohitajika unapaswa kuelezewa kulingana na mahitaji ya kiufundi ya mradi, mahitaji ya mitaa ya umeme, na viwango vinavyotumika. Vigezo vifuatavyo vinapaswa kuelezewa wazi kwa ajili ya uthibitisho wa kiufundi na utoleo wa tengenezaji:

• Sasa ya msingi iliyopangwa / uwiano wa kubadilisha (k.m., 100/5 A, 200/5 A)
• Sasa ya sekondari iliyopangwa (ya kawaida: 5 A)
• Matumizi na mahitaji ya usahihi:
  • Daraja ya usahihi ya kupima (0.2, 0.5, au nyingine)
  • Daraja ya usahihi ya ulinzi (10P10 au nyingine)
  • Taja iwapo usanidi wa kiini moja au mbili unahitajika
• Mzigo uliopangwa (VA) kwa kila kiini/viringo cha sekondari
• Mahitaji ya kushikilia mzunguko fupi:
  • Ith: Sasa ya joto ya muda mfupi iliyopangwa (muda wa 1 s, kwa kA)
  • Idyn: Sasa ya dinamu iliyopangwa (kiwango cha juu, kwa kA)
• Mazingira ya uwekaji:
  • Uwekaji wa ndani au nje
  • Kimo (ikiwa kinaelezea mita 2000, eleza kimo halisi kwa ajili ya hesabu ya derating)
  • Kiwango cha uchafuzi (ikiwa kinaelezea Daraja II, eleza umbali wa kuvutia unaohitajika)
  • Hali maalum za mazingira (pwani, jangwa, arktiki, n.k.)
• Chaguzi za usanidi:
  • Uwiano mmoja au mawili
  • Viringo moja au viwili vya sekondari
  • Mapendeleo ya usanidi wa terminal
