LZZB9-24/220b/4S Transformer ya Sasa ya Nje ya Epoxy Cast-Resin

Ukumbusho wa Bidhaa

Kubadilishaji cha sasa LZZB9-24/220b/4S ni kifaa cha ndani kilichotengenezwa kwa resini ya epoxy kwa ajili ya vifaa vya umeme vya shinikizo la wastani la 20kV, 22kV na 24kV. Kinafaa kwa kupima sasa, kupima umeme, kufuatilia mabanda na kulinda kwa mfumo wa umeme wa AC wa ndani wenye kipimo cha marudio cha 50Hz au 60Hz.

Bidhaa hii haifai kama kubadilishaji cha sasa cha kawaida cha 12kV wala kama kubadilishaji cha sasa kinachoweza kuzuia maji cha nje. Thamani yake kuu ni jukwaa la usalama wa 24kV, kipimo cha usalama wa 24/65/125kV na usalama wa pindo la sekondari la 4S. Inafaa kwa miradi ambapo mwili mmoja wa kubadilishaji cha sasa unatakiwa kutoa pato huru za sekondari kwa ajili ya mzunguko wa kupima, kupima, kulinda na ulinzi wa dhabiti.

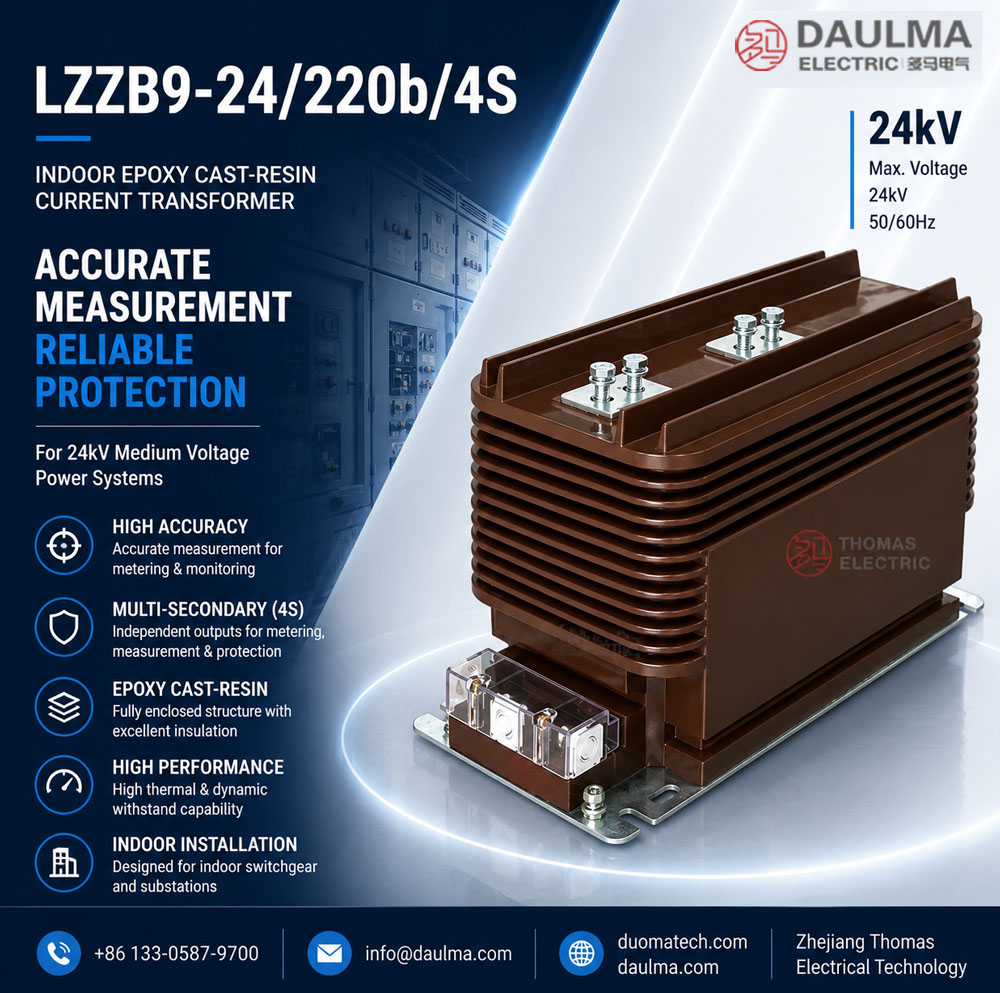

Mwili uliofungwa kabisa uliotengenezwa kwa resini ya epoxy una muundo wa nje wenye vipande vilivyopandwa ili kuboresha njia ya kusonga na utulivu wa kimakanika. Sanduku la chini la vitokeo vya sekondari linatoa upatikanaji wa waya zilizopangwa kwa vikundi mbalimbali vya sekondari. Hii inafanya LZZB9-24/220b/4S iweze kufaa kwa vifaa vya umeme vya ndani vya 24kV, mfumo wa umeme wa viwanda, vituo vya usambazaji na ubao wa mabanda ya umeme.

Onyesho la Bidhaa

Usimamizi wa Bidhaa

LZZB9-24/220b/4S inafaa zaidi kuandikwa kama kubadilishaji cha sasa cha ndani cha 24kV cha sekondari nyingi kwa ajili ya kupima na kulinda vifaa vya umeme. Hatua yake ya kuu si masoko ya kawaida ya kuzuia maji, bali usambazaji wa usalama wa kiufundi, pato nyingi za sekondari na usambazaji wa sasa kubwa.

Matumizi

• Vifaa vya umeme vya shinikizo la wastani vya ndani vya 20kV, 22kV na 24kV
• Vituo vya usambazaji wa umeme na vyumba vya usambazaji wa umeme wa viwanda
• Mabanda yanayojia, mabanda yanayotoka, ubao wa sehemu za busi na ubao wa kupima
• Mzunguko wa kupima sasa na kupima umeme
• Mzunguko wa kulinda kwa kutumia daraja za ulinzi wa 5P10 au 5P20
• Mzunguko wa ishara za SCADA, kufuatilia mabanda na kufuatilia ubora wa umeme

Vipengele

• Daraja ya usalama wa 24kV: Kipimo cha usalama cha 24/65/125kV kwa vifaa vya umeme vya ndani vya 20kV, 22kV na 24kV.
• Usanidi wa sekondari nyingi wa 4S: Vikundi vinne vya pindo la sekondari vinaweza kugawanywa kwa ajili ya kupima, kupima, kulinda na ulinzi wa dhabiti.
• Usanidi uliofungwa kabisa wa resini ya epoxy: Muundo uliofungwa kwa resini unaboresha nguvu ya dielectric, upinzani dhidi ya unyevu na utulivu wa kimakanika.
• Mwili wa usalama wenye vipande: Vipande vya nje vinongeza njia ya usalama na kusaidia uendeshaji wa kisalama wa shinikizo la wastani wa ndani.
• Masafa makubwa ya sasa: Data ya katalogi inajumuisha vikundi vya sasa ya msingi kutoka 20A hadi 3150A kwa uwezo mbalimbali wa mabanda.
• Nyaraka zilizolenga IEC: Maneno ya kiufundi yanaweza kufuata IEC 61869-1 na IEC 61869-2 kwa miradi ya kimataifa.

Kanuni ya Uendeshaji

LZZB9-24/220b/4S hubadilisha sasa ya msingi ya mzunguko wa 20kV / 22kV / 24kV kuwa ishara za kawaida za sasa ya sekondari za 5A au 1A. Mipira ya magneti na pindo la sekondari limefungwa ndani ya mwili wa resini ya epoxy. Patotozo ya sekondari huchambuliwa kwa mita, relay, vifaa vya kupima umeme na mifumo ya kufuatilia.

Kwa ajili ya pindo la kupima, kubadilishaji cha sasa lazima liweke ukweli wa uwiano na awamu ndani ya mzigo uliopimwa. Kwa ajili ya pindo la kulinda, lazima liweke pato thabiti chini ya hali za sasa ya hitilafu. Kila kikundi cha sekondari cha 4S lazima kipewe kazi ya mzunguko mahususi kabla ya utengenezaji.

Utambulisho wa Modeli

Data za Kiufundi

Jedwali la Uchaguzi

Jedwali lifuatalo limepangwa upya kutoka kwa taarifa za katalogi kwa ajili ya onyesho katika tovuti. Vichwa virefu vya jedwali na seli za daraja za ukweli zimegawanywa kwenye mistari mingi kwa ajili ya mpangilio bora wa kujibu.

Kumbuka: Jedwali hili ni kwa ajili ya uchaguzi wa awali wa ukurasa wa bidhaa. Uwiano wa sasa, daraja ya ukweli, mzigo uliopimwa, usanidi wa sekondari, sasa ya joto ya muda mfupi na sasa ya kisasa lazima kuthibitishwa kulingana na ubao wa jina, michoro iliyoidhinishwa na ripoti ya jaribio la kiwanda.

Pindo na Alama za Vitokeo

LZZB9-24/220b/4S ni kubadilishaji cha sasa cha sekondari nyingi. Vitokeo vya msingi vina alama za P1 na P2. Vitokeo vya sekondari vimepangwa katika sanduku la vitokeo na vinapaswa kutambuliwa kulingana na usanidi wa 4S ulioagizwa na michoro ya waya.

Hali za Huduma

• Mahali pa usanidi: vifaa vya umeme vya shinikizo la wastani vya ndani
• Volti lililopimwa: mifumo ya daraja la 20kV, 22kV na 24kV
• Marudio lililopimwa: 50Hz au 60Hz
• Joto la mazingira: juu ya +40°C, chini ya -5°C, wastani wa siku usipungue +30°C
• Hali za hewa: hakuna uchafuzi mkubwa, mavumbi yanayoweza kusambaza umeme, gesi ya kuchoma au unyevu usio wa kawaida
• Urefu, unyevu, kiwango cha uchafuzi na mahitaji ya tetemeko ya ardhi yanapaswa kuthibitishwa kulingana na mahitaji ya mradi.

Viwango na Utii

Kwa ajili ya nyaraka za miradi ya kimataifa, kubadilishaji cha sasa LZZB9-24/220b/4S linapaswa kufafanuliwa kulingana na IEC 61869-1 na IEC 61869-2. Kwa ajili ya nyaraka za viwango vya China, GB/T 20840.1 na GB/T 20840.2 vinaweza kutumika. Katalogi iliyotolewa pia inarejelea GB20840.2-2014 na IEC61869-2:2012 kama msingi wa viwango vya bidhaa.

Usanidi na Viwango

Viwango

Kubadilishaji cha sasa kinapaswa kusanywa ndani ya vifaa vya umeme vya 24kV vya ndani kwa kutumia mashimo ya msingi ya usanidi yaliyoidhinishwa. Kabla ya utengenezaji wa vifaa vya umeme, thibitisha mwelekeo wa vitokeo vya msingi, mfano wa kuunganisha busi, ukubwa wa shimo la vitokeo, mwelekeo wa vitokeo vya sekondari, nafasi ya kuunganisha nchi, nafasi ya usalama na nafasi ya matengenezo. Kwa ajili ya daraja za sasa kubwa, usanidi wa vitokeo vya msingi unapaswa kulinganishwa na michoro inayofaa ya 1500A-3000A.

Vidokezo vya Usalama

• Thibitisha daraja la volti, kipimo cha usalama, uwiano wa sasa, sasa ya sekondari, daraja ya ukweli na mzigo uliopimwa kabla ya utengenezaji.
• Thibitisha usambazaji wa pindo la sekondari la 4S kabla ya kuunganisha mita, relay na vifaa vya kufuatilia.
• Angalia nafasi ya vitokeo vya msingi, mashimo ya usanidi, nafasi ya busi na upatikanaji wa vitokeo vya sekondari kabla ya usanidi wa vifaa vya umeme.
• Mzunguko wa sekondari wa kubadilishaji cha sasa haupaswi kuwa mzunguko wazi wakati sasa ya msingi inapita.
• Kabla ya kutenganisha mita au relay, funga mzunguko wa sekondari kwa kifaa cha kufunga kilichoidhinishwa.
• Nukta moja ya mzunguko wa sekondari inapaswa kuunganishwa nchi kwa usalama kulingana na kanuni za usalama wa umeme za eneo husika.
• Usanidi na utaratibu wa kuanzisha unapaswa kufanywa na wataalamu wa umeme wa shinikizo la wastani walio na uwezo.

Taarifa za Kuagiza

• Modeli ya bidhaa: LZZB9-24/220b/4S
• Daraja la volti: daraja la 20kV, 22kV au 24kV
• Kipimo cha usalama kilichopimwa: 24/65/125kV
• Sasa ya msingi iliyopimwa na uwiano wa ubadilishaji
• Sasa ya sekondari iliyopimwa: 5A au 1A
• Mchanganyiko wa daraja ya ukweli kwa kila pindo la sekondari la 4S
• Mzigo uliopimwa kwa kila pindo la sekondari
• Sasa ya joto ya muda mfupi na sasa ya kisasa iliyopimwa
• Michoro ya vitokeo vya msingi kwa ajili ya masafa ya sasa yaliyochaguliwa
• Michoro ya vitokeo vya sekondari, alama za vitokeo, ripoti ya jaribio la kawaida, cheti na lugha ya lebo

Mwongozo wa Uchaguzi

1. Thibitisha jukwaa la volti: Chagua modeli hii kwa vifaa vya umeme vya ndani vya daraja la 20kV / 22kV / 24kV, si kwa mifumo ya 12kV.
2. Thibitisha mahitaji ya 4S: Tumia modeli hii wakati mradi unahitaji pato nyingi huru za sekondari.
3. Chagua uwiano wa sasa: Chagua sasa ya msingi kulingana na mzigo wa mabanda na daraja la vifaa vya umeme.
4. Gawa kila sekondari: Gawa 1S, 2S, 3S na 4S kwa ajili ya kupima, kupima, kulinda na ulinzi wa dhabiti.
5. Thibitisha mzigo: Angalia jumla ya mzigo wa mita, relay, vitokeo na waya kwa kila kikundi cha sekondari.
6. Angalia daraja la kuvumilia: Thibitisha Ith na Idyn dhidi ya kiwango cha hitilafu cha vifaa vya umeme.
7. Idhinisha michoro: Thibitisha usanidi wa vitokeo, viwango vya usanidi na sanduku la vitokeo vya sekondari kabla ya utengenezaji.
